Якою має бути вентиляція в туалеті

У вбиральні важко переоцінити значимість вентиляційної системи, специфічне призначення приміщення висуває особливо жорсткі вимоги до провітрювання. Крім естетичних міркувань, продумана вентиляційна система унеможливить розвиток цвілі в убиральні. Ось чому вентиляція в туалеті приватного будинку, так само як і в санвузлі міської квартири вимагає серйозного підходу.

Нормативні вимоги

Головним показником роботи будь-якої вентиляційної системи можна вважати обсяг повітря, що проходить через перетин труби за одиницю часу. Саме на цей показник потрібно буде орієнтуватися при проектуванні повітропроводів в санвузлі.

У тому чи іншому ключі вентиляційні системи згадуються в багатьох нормативах.

Відносно вбиралень звернути увагу слід на нормативи:

• СНиП 2.09.04-87 - в ньому чітко вказується, що для вбиралень потрібно передбачати окрему витяжку;
• СНиП 41-01-2003 - цим документом можна користуватися при проектуванні воздуховода своїми руками. Зокрема, цей норматив забороняє прокладати повітроводи із вбиралень через інші житлові приміщення;
• СНиП 2.08.02-89 - стане в нагоді при проектуванні повітропроводів в громадських будівлях і спорудах.

Що ж стосується потужності вентиляції, то все залежить від числа і типу сантехнічних приладів. Орієнтуватися треба на такі значення: для 1-го пісуара норма - 25 м³/ Годину, для унітазу - 50 м³/година. Коли вентиляція влаштовується в приватному будинку для санвузла можна прийняти мінімальне значення 50 м³/година.

Вибираємо тип вентиляції

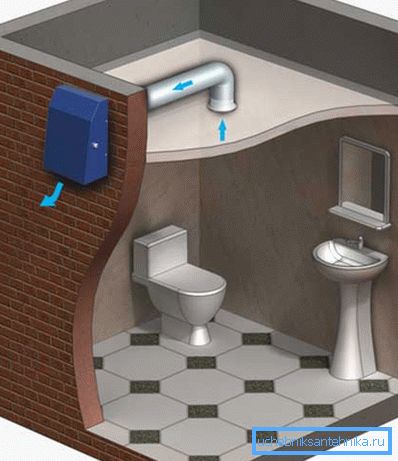

У санвузлі може використовуватися або природна, або примусова вентиляція. У першому випадку повітря переміщається за рахунок різниці температур на вході і на виході з воздуховода, а в другому - вентилятор, встановлений безпосередньо в повітропровід, забезпечує рух повітряних мас.

Припливно-витяжна вентиляція зустрічається в санвузлах найчастіше. У деяких квартирах планування виконана так, що вентиляційний короб знаходиться безпосередньо в убиральні або ванною, в таких випадках навіть возитися з прокладанням горизонтальних повітропроводів не доведеться.

Зверніть увагу! В туалеті можуть спостерігатися труднощі з подачею свіжого повітря, щоб не довелося прокладати припливний повітропровід можна трохи схитрувати і залишити щілину між дверима та підлогою. Ширини в 2-3 см буде цілком достатньо, в такому випадку свіже повітря буде надходити до вбиральні з квартири.

У приватних будинках влітку через те, що температура зовні майже дорівнює температурі всередині будинку можуть спостерігатися проблеми з тягою. В такому випадку установка вентилятора в повітропровід є вимушеним заходом. У такому випадку ціна вентиляції трохи виросте.

Найпростіший варіант вентиляції

Завзятим дачникам нерідко доводиться стикатися з тим, що вентиляція в дачному туалеті або взагалі відсутня, або не демонструє належного реагування. Звичайно, до запаху можна притерпітися, але набагато простіше відновити роботу системи.

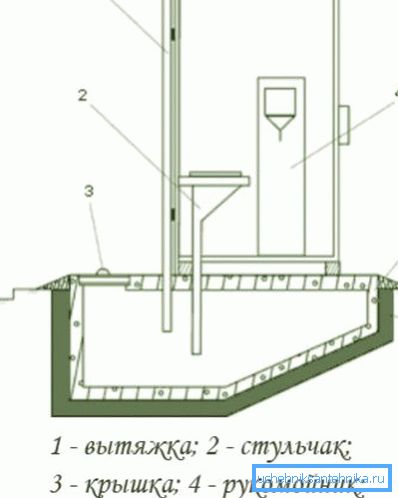

Класична дачні вбиральня - самотній цегляний або дерев'яний будиночок, розташований в затишному місці на садовій ділянці. Вся вентиляційна система в такому випадку зводиться до установки декількох труб.

Інструкція по монтажу повітропроводів включає в себе такі пункти:

• обов'язково потрібно забезпечити надходження свіжого повітря в вигрібну яму під туалетом. Для цього використовується звичайна каналізаційна ПВХ труба 110 мм, один її кінець знаходиться безпосередньо у вигрібній ямі, а інший - височить над дахом туалету;

Зверніть увагу! Якщо цього не зробити, то, по-перше, процес переробки відходів буде йти повільніше (адже бактеріям теж потрібне повітря), а по-друге, неприємний запах буде просочуватися в кабінку.

• іноді провітрювання вигрібної ями може не вистачити, в такому випадку доведеться встановити простеньку припливно-витяжну вентиляційну систему з пари труб;
• в нижній частині туалету буде знаходиться припливна труба. Для того, щоб не спотворювати зовнішній вигляд будівлі можна замість труби встановити в стінці припливне клапан;
• у верхній частині буде розміщуватися витяжна труба, її потрібно буде вивести назовні і підняти над дахом.

Зверніть увагу! У теплу пору року природна тяга може бути досить слабкою. Допомогти в такій ситуації може установка дефлектора на повітропровід, ККД системи виросте приблизно на 20%.

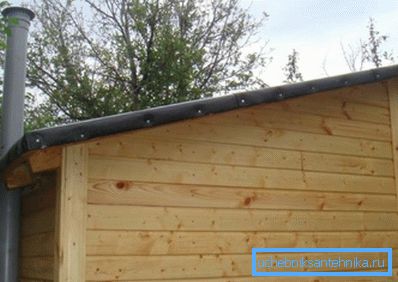

Для зручності труби можна прокладати уздовж задньої стінки туалету, а кріпити їх за допомогою звичайних хомутів. Чи впорається з такою вентиляцією туалету на дачі своїми руками зможе кожен.

Вентиляція туалету в будинку

З джерелом свіжого повітря ми вже визначилися - це буде невелика щілина, залишена між дверима та підлогою. Все, що залишилося зробити - організувати нормальний відведення повітря.

Коли мова заходить про те, як зробити вентиляцію в туалеті будинку, то можна виділити 2 випадки:

• вентиляційний короб знаходиться безпосередньо в санвузлі;
• він знаходиться в іншому приміщенні.

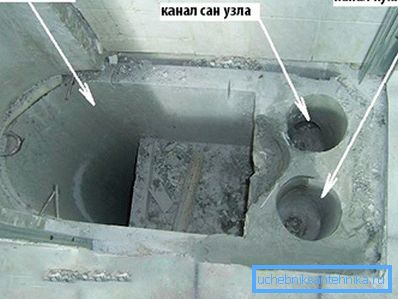

Якщо короб знаходиться в туалеті - це можна вважати успіхом (хоча і втрачається деяка частина вільного простору). У розрізі видно, що будь-який короб має 3 канали - 1 великого перерізу (загальний) і 2 поменше (окремо для туалету, кухні). Завдяки цьому повітря з туалету потрапляє в свій канал, піднімається приблизно на 3 метри вгору і тільки там надходить в шахту, де і змішується з повітрям від інших квартир.

Завдяки цьому, при нормально працюючій вентиляції, повітря з туалету або з кухні ніколи не потрапить в інше приміщення. Вентиляційний короб в туалеті дозволяє обійтися без горизонтальних повітроводів.

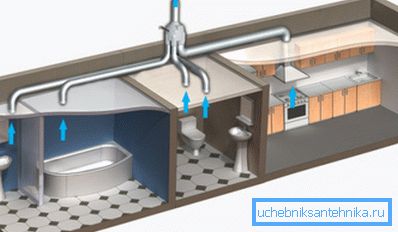

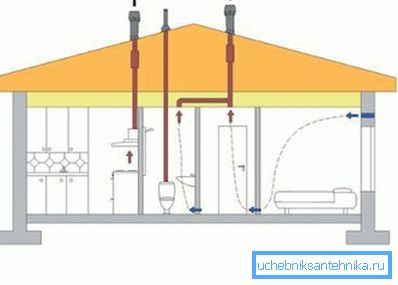

У приватних будинках з вентиляцією туалету справи йдуть набагато простіше. Ніхто не заважає при бажанні організувати окрему витяжку спеціально для санвузла та ванної і вивести її на дах. При такому підході навіть при несправності системи забруднене повітря не потрапить в квартиру.

Що стосується загальних рекомендацій, то порадити можна, хіба що, не використовувати труби малого діаметра. Для повітропроводів часто використовують профільні труби, в цьому випадку мінімальним рекомендованим можна вважати перетин 14х14 см.

Перевірка працездатності і усунення несправностей

Працездатність вентиляційної системи перевіряється звичайними підручними засобами. До витяжної трубі досить піднести запалений сірник і поспостерігати за тим, як поводиться полум'я. Воно повинно відхилятися в бік грат приблизно на 45 ?, якщо воно лише злегка коливається, значить вентиляція не працює в повну силу.

Можна з метою перевірки докласти звичайну паперову серветку до грат, вона повинна утримуватися на ній за рахунок тяги. Якщо під рукою є відповідне обладнання, то можна виміряти силу тяги.

Найпоширеніша проблема з роботою повітропроводів спостерігається в разі, коли повітря починає не витягатися в трубу, а навпаки. Тобто витяжною воздуховод починає працювати як припливне, це, м'яко кажучи, створює дискомфорт.

Способи усунення цієї несправності залежать від причини виникнення:

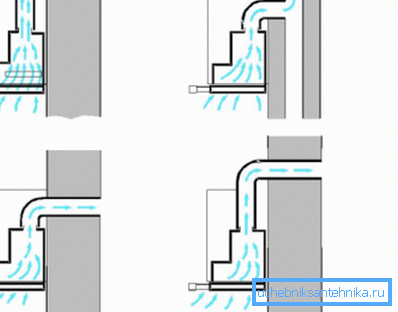

1. Занадто потужна витяжка - вона за короткий час здатна пропустити через вентиляцію основну частину повітря в квартирі. Через це в кімнатах створюється невелике розрідження і повітропровід в туалеті починає працювати як припливне. Для усунення цієї проблеми досить просто на час витяжки відкрити вікна в квартирі.

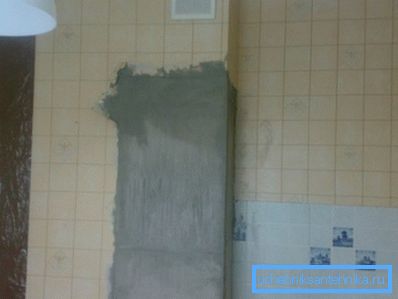

1. Сусіди могли просто знести вентиляційний короб, в результаті спостерігаються проблеми з вентиляцією у мешканців знизу. Тут можна тільки порадити звернутися до правоохоронців.

1. У мороз часто крижаної повітря дме з вентиляції в туалеті. Причиною цього є відсутність припливу в квартирі, з такою проблемою часто стикаються після установки нових склопакетів. Єдине рішення проблеми - установка припливних клапанів.

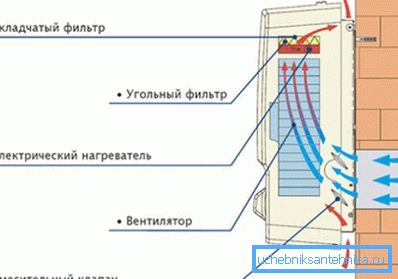

Зверніть увагу! Так як в цьому випадку через клапани буде надходити холодне повітря, потрібно подумати про його підігріві. Якщо з опаленням проблем немає, то можна розмістити клапан за батареєю, повітря підніматиметься уздовж радіатора і нагріватися від нього.

На завершення

В туалеті важливість грамотної вентиляції не викликає сумнівів. Навряд чи кому-небудь сподобається якщо дуже специфічні запахи будуть проникати в усі кімнати будинку. Для того, щоб уникнути найпоширеніших помилок при влаштуванні вентиляційної системи досить просто слідувати порадам, запропонованим в цій статті.

На відео в цій статті увагу приділено теоретичної частини вентиляції вбиральні.
