Клапан для вентиляції - призначення, види і управління

Нормальний повітрообмін в приміщенні дає можливість вести в ньому нормальну життєдіяльність. У цьому випадку використовують різні системи вентиляції - природну, комбіновану або примусову, а також різні пристрої. Наприклад, повітряні потоки може регулювати дросель клапан для вентиляції, а щоб не допустити припливне повітря використовують зворотний тип пристрою.

Як ви вже зрозуміли, сьогодні мова піде про них, а також про інші подібні пристосування.

призначення

Вентиляційні або повітряні клапани - частина воздуховода. В їх конструкцію входить повітряна заслінка, якою можна регулювати в ручному або автоматичному режимі. Нижче розглянемо для функції даних пристроїв:

види

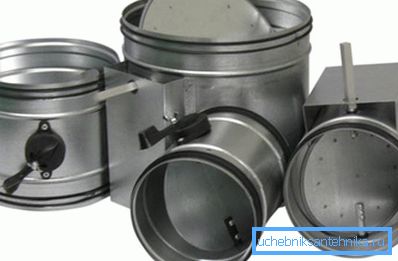

Форма пристроїв залежить від перетину воздуховода, для якого вони призначені, найчастіше це круглі або прямокутні.

Нижче розглянемо докладніше, для чого кожен вид призначений.

Порада: використовуйте цю класифікацію для вибору вентклапанов на початковому етапі.

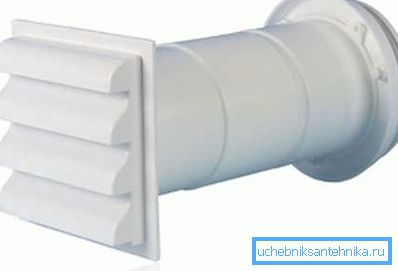

1. припливне - випускається з можливістю ручного або автоматичного регулювання положення повітряної заслінки. Використовуються для контролювання обсягу повітряних мас, що проходять через нього, а також для перекриття надходження повітря на заданій ділянці вентиляційної системи або в разі відключення вентиляційної системи. Встановити його можна своїми руками.

Порада: встановлюйте для захисту вентиляційної системи пристрою з автоматично регульованими заслінками, які можна синхронізувати для автоматичного закриття або відкриття пристроїв при відключенні або включенні вентиляційної системи відповідно.

Конструкція припливного дросельного пристрою прямокутного перетину складається з рамки, з розмірами відповідними перетину воздуховода для якого він призначений. У неї монтують кілька горизонтальних жалюзі, що з'єднуються механічною передачею з приводом. Це змушує їх рухатися синхронно, даючи можливість відкривати заслінку повністю або герметично закривати її.

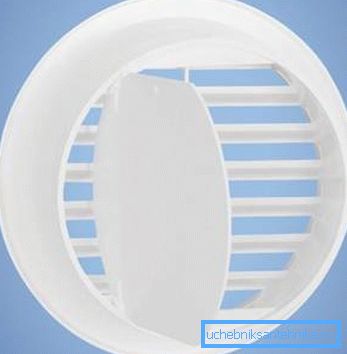

1. Зворотний або гравітаційний - дозволяє виключити можливість розвороту напряму повітряного потоку.

В основному такі пристрої встановлюють в витяжних повітроводах, щоб запобігти:

• зворотний рух повітря, яке може виникати при певних атмосферних умовах;
• холодному повітрю, комах, пуху і інших алергенів потрапляти в приміщення, якщо вентилятор в даний момент вимкнений;
• попадання в приміщення сторонніх запахів, в тому числі, їжі, що готується або диму, з вентиляційних шахт інших кімнат або інших поверхів.

Пристрій буде закрито в разі відключення витяжного вентилятора і відкрито при його включенні для виведення відпрацьованого повітря у вентиляційний канал.

1. камери змішування - призначені для регулювання балансу між свіжим зовнішнім повітрям і рециркуляційних при використанні систем вентиляції з рециркуляцією повітряних потоків.

1. димовидалення - обладнаний електроприводами, які синхронізовані з системою пожежної сигналізації. Вони відкривають заслінку при спрацьовуванні пожежної сигналізації, даючи шлях для витяжки диму і дозволяючи безпечно евакуювати людей.

1. вибухозахищений - застосовується в вентиляції, яка призначена для видалення повітряних потоків, що містять високу концентрацію вибухонебезпечних газових сумішей. У його конструкції виключена можливість появи іскри під час роботи.

1. протипожежний - особливий вид пристроїв, який заважають поширенню вогню в інші кімнати по вентиляційній системі під час пожежі.

управління

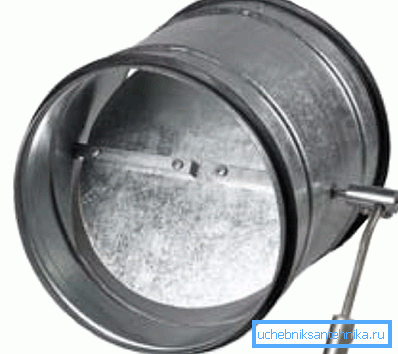

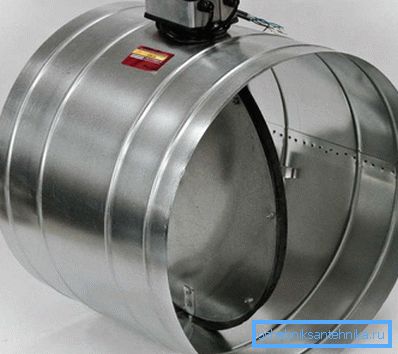

Для управління заслінками передбачені приводи. Їх конструкція передбачає ручне і автоматичне регулювання заслінками.

Розглянемо переваги останніх:

1. Синхронізація з вентиляційними установками. Відкриття заслінок відбувається в момент їх включення, а закриття при припиненні роботи агрегатів.
2. Використання при позаштатних ситуаціях. Наприклад, перекриття повітря дозволить не допустити замерзання водяного калорифера, в тому випадку, коли в нього не буде надходити гаряча вода. Тим самим вдасться зберегти час і кошти на ремонт обладнання, ціна на яке нерідко досить висока.
3. Управління налаштуванням продуктивності вентиляційної системи з центрального пульта управління. Такий підхід економить електроенергію в зимовий період, крім того, дає можливість змінювати режим роботи в будь-який момент.
4. Регулювання складних систем вентиляції, які здійснюють повітрообмін великих будівель з безліччю вентиляційних клапанів.

конструкція

Зазвичай заслінки і корпус пристроїв піддаються сильному тиску повітряних мас, особливо це відчувається в високонапірних вентиляційних системах. Через це елементи більшості вентклапанов виготовляють з високоміцної оцинкованої сталі, завдяки чому не відбувається деформації пристроїв під час їх експлуатації.

Одним з важливих вимог, які пред'являються до пристроїв, є їх здатність забезпечити високу герметичність системи в закритому положенні заслінки.

Порада: використовуйте для цього спеціальні ущільнювачі, а також обрезиненную рамку, щоб з'єднувати з повітроводами.

Інструкція дозволяє використовувати вентиляційні клапани не тільки в системах вентилювання приміщень, але і для центрального кондиціонування. Як правило, регулювання потужності кондиціонування для окремо взятого приміщення в цьому випадку досить обмежена. Тому в повітроводах центральної системи кондиціонування встановлюють заслінки з автоматичним регулюванням їх роботи.

висновок

Сьогодні ми розглянули повітряний клапан для вентиляції. Дізналися, якої форми він може бути, де і як він застосовується, яким способом здійснюється його регулювання. Розглянули перевага автоматичного приводу управління заслінкою. Ми рекомендуємо використовувати ці пристрої в домашніх системах вентиляції і кондиціонування повітря.

Відео в цій статті допоможе знайти вам додаткову інформацію з цієї тематики.
