Класифікація вентиляції і знайомство з вентиляційним

Ця стаття присвячена тому, яка буває вентиляція і за якими критеріями вона може класифікуватися. Крім власне класифікації видів, ми приділимо увагу деяким видам вентиляційного обладнання, познайомимося з їх пристроєм і функціями.

Що це таке

Походження слова вентиляція від латинського ventilatio - провітрювання, в общем-то, дає вичерпне уявлення про суть процесу. Термін спочатку означає всього лише видалення з приміщення забрудненого, відпрацьованого повітря і його заміну зовнішнім.

Крім того: в рамках усталеної термінології цим же словом часто позначають забезпечують повітрообмін комплекти обладнання.

Прогрес, проте, не стоїть на місці: з тих пір, як латинські терміни були запозичені сучасними європейськими мовами, вентиляційне обладнання навчилося виконувати багато додаткових функцій.

• На вентиляцію покладені приплив і охолодження припливного повітря до комфортних температур.
• Вона навчилася регулювати вологість атмосфери в приміщенні, осушуючи повітря або, навпаки, зволожуючи його.
• На вентиляційне обладнання була покладена функція очищення повітря від пилу та інших забруднень.

Класифікація

Отже, за якими ознаками класифікуються сучасні вентиляційні системи?

Спонукання руху повітря

Воно може бути природним або примусовим. Природна циркуляція забезпечується перш за все різницею в щільності теплого і холодного повітря. Теплі повітряні маси спрямовуються вгору і витісняються в приймальню решітку вентканала, звідки їдуть на вулицю.

Додатково на швидкість циркуляції можуть впливати:

1. Перепад тисків, що створюється вітром при розташуванні припливного і витяжного каналів на різних сторонах будівлі.
2. Розрідження, створюване в вентканалах в вітряну погоду дефлектором - особливої ​​форми оголовком відкривається на вулицю каналу.

Головний недолік природної вентиляції - нестабільність витрати повітря через неї, занадто сильно залежить від дельти температур між приміщенням і вулицею, від напрямку і сили вітру.

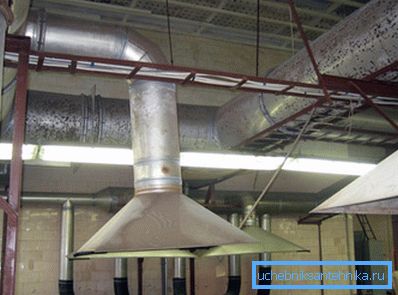

Примусова, або механічна вентиляція забезпечується роботою вентиляторів. Її продуктивність досить стабільна і незалежна від зовнішніх чинників; до того ж вона легко піддається регулюванню простим зниженням оборотів крильчаток. Ціна сталості -енергозавісімость: при перебоях з харчуванням вентилятори встають.

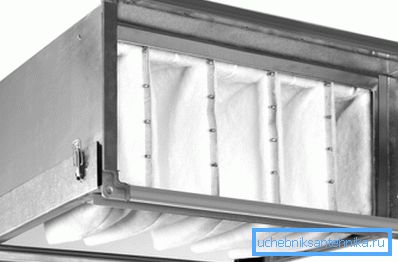

Зауважте: ефективна фільтрація, підігрів і кондиціонування повітря можливі тільки в системах примусової вентиляції. У великій мірі - саме тому, що відповідні процеси вимагають стабільного витрати повітря через відповідне обладнання.

Напрямок руху повітря

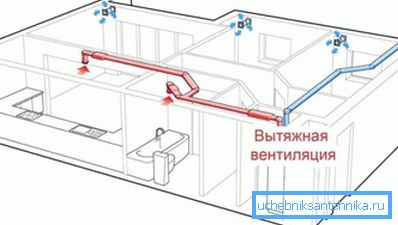

По квартирах у багатоквартирних будинках всім нам знайома витяжна побутова вентиляція, призначена для видалення відпрацьованого повітря (як правило, через санвузол і кухню).

Приплив повітря в цьому випадку пасивний. У квартирах радянської побудови він здійснювався через неущільнений рами вікон і дверні коробки; в сучасних будинках металопластикові вікна все частіше комплектуються приточними клапанами.

У такої схеми є досить неприємна особливість: в житлове приміщення інжектується повітря, температура і вологість якого визначаються тільки погодою і сезоном. Для мешканців житла, для оздоблювальних матеріалів і меблів різкі перепади температури і вологості не так щоб корисні.

Припливна, або, як її іноді називають, зворотна вентиляція дозволяє здійснити ті самі заходи, які ми вже згадували вище - осушити або зволожити повітря, змінити його температуру в ту чи іншу сторону і відфільтрувати забруднення.

призначення

Які функції можуть виконувати вентиляційні системи?

наявність повітропроводів

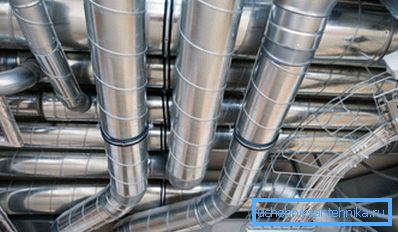

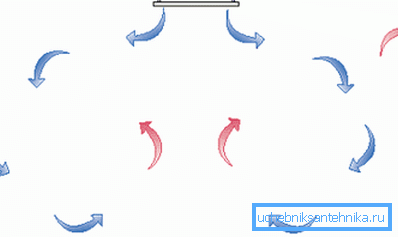

Повітроводи (вентиляційні канали) для транспортування чистого або відпрацьованого повітря так і називаються - канальна вентиляція. Безканальної вентиляційною системою називається схема, при якій повітря відкачується або нагнітається безпосередньо через стіну або стелю будівлі - за допомогою вентилятора або природним шляхом.

устаткування

Тепер давайте познайомимося з деякими типами пристроїв, що застосовуються в вентиляційних системах.

Вентилятори

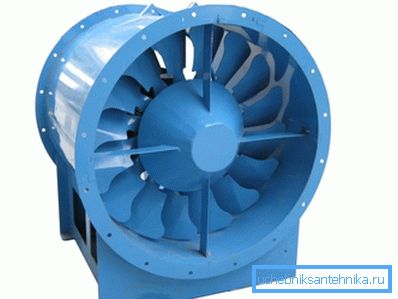

Осьовим вентилятором називають насаджену на вал мотора крильчатку, яка транспортує повітряний потік уздовж осі власного обертання. Типові приклади осьового вентилятора - система охолодження процесора будь-якого сучасного настільного комп'ютера або витяжка в вентканалах на кухні.

До речі: при монтажі витяжної вентиляції своїми руками краще віддати перевагу модель витяжного або канального вентилятора з підшипником ковзання, а не кочення. Інструкція пов'язана з меншою гучністю цього типу підшипників.

Гідність осьової схеми - порівняно високий ККД. Недолік - порівняно невеликий тиск, що створюється на виході.

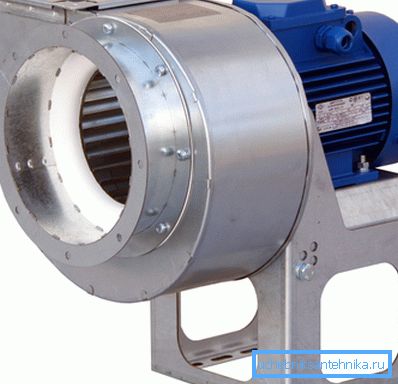

Радіальним цілком передбачувано називається вентилятор, що змушує повітряний потік рухатися уздовж радіуса крильчатки. Робоче колесо обертається в кожусі; велика частина втрат припадає на тертя повітря про внутрішню стінку кожуха пристрою. Однак, завдяки мінімальному зазору між колесом і равликом ця схема забезпечує куди більш високу в порівнянні з попередньою тиск на виході.

Шумоглушитель

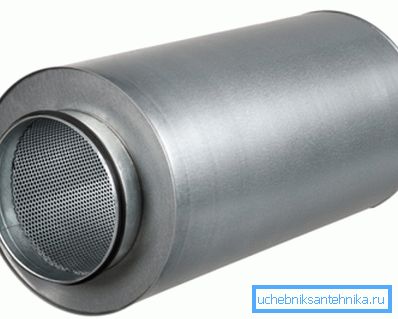

Очевидно, що комфортна вентиляція повинна виробляти мінімум звуків. Разом з тим продуктивні вентилятори чомусь не хочуть обертатися безшумно. Логічне протиріччя долається установкою після припливного вентилятора шумоглушника - ємності з розвиненим внутрішнім оребренням, покритим шумопоглинальним матеріалом (скловолокном, пористою гумою і т.д.).

рекуператор

Це загальна назва пристроїв, які здійснюють теплообмін між витяжним і припливним каналами. Вони дозволяють досить відчутно економити на обігріві і кондиціонуванні приміщень.

Виділяють три принципових схеми роботи рекуператорів.

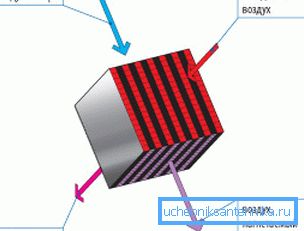

1. Пластинчастий рекуператор забезпечує перехресне рух змішуються потоків з суміжних каналах з великою кількістю загальних стінок. Схема дуже проста і енергонезалежна. Її єдиний недолік - обмерзання теплообмінника при низьких температурах; проблема вирішується тимчасовим відкриттям байпаса для припливного повітря, після чого теплий потік витяжного каналу швидко розтоплює лід.

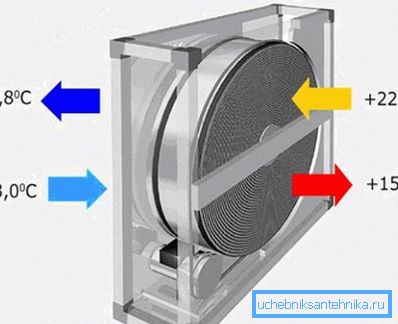

1. У роторному пристрої колесо з розвиненим ребрами обертається навколо осі, розташованої на кордоні потоків. Гідність рішення - нівелювання вологості приточного повітря за рахунок перенесення конденсату на ребрах ротора. Недоліки - складність конструкції, енергозалежність і часткове змішування потоків, що призводить, зокрема, до передачі між ними запахів.

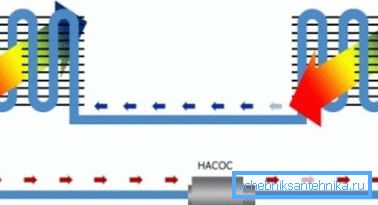

1. Агрегат з проміжним теплоносієм - це, по суті, поміщений в вентиляцію контур з двох конвекторів та циркуляційного насоса, отака мініатюрна система опалення без котла. Недоліки схеми - складність, дорожнеча і низький ККД. Її застосування виправдане лише в тих випадках, коли архітектурні особливості будівлі змушують рознести приплив і витяжку на значну відстань.

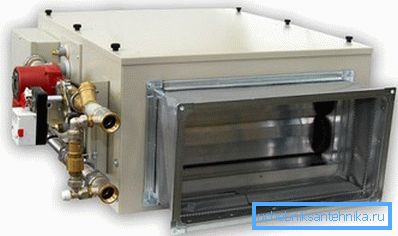

Калорифер, кондиціонер

Як вже говорилося, установка системи вентиляції нерідко включає пристосування для коригування температури припливного потоку. Калорифером називається електричний або водяний нагрівач; охолоджувач ж в більшості випадків являє собою звичайний канальний кондиціонер з винесеним на дах або фасад зовнішнім блоком.

Камера статичного тиску

Це нескладне пристосування для припливного каналу, що дозволяє розподілити повітря по всій площі решітки. Вона являє собою коробку невеликого обсягу, в якій турбулентний потік перетворюється в ламінарний.

пожежний клапан

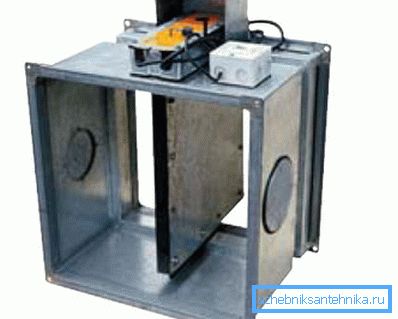

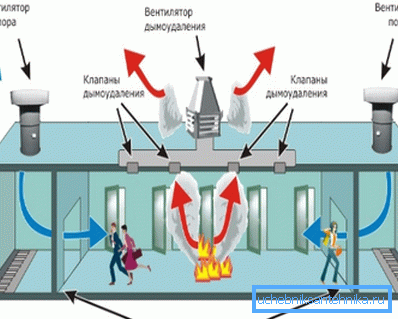

Їх функція - блокувати поширення полум'я через общеобменную вентиляцію під час пожежі, забезпечити ефективне видалення диму і приплив свіжого повітря до шляхів евакуації. За вихідного положення заслінки вони діляться на нормально відкриті, нормально закриті і клапана подвійної дії.

Клапан може приводитися в дію пружиною або соленоидом. Як замка може виступати плавкий фіксатор, електромагнітна засувка або все той же соленоїд, що утримує заслінку від закриття або відкриття.
