Місцева вентиляція: види і розрахунок

Таке визначення, як місцева вентиляція автоматично вказує на область її застосування - це окремо взяті невеликі робочі ділянки на виробництві та навіть в нашому повсякденному побуті. Такі витяжні пристрої монтуються над робочими столами, де можливе виділення будь-яких газів, над ковальськими горнами і різними печами, а в побуті ви зустрічаєте таке обладнання над варильні (газовими або електричними) плитами. Але подібні агрегати можуть відрізнятися один від одного за спрямованістю повітряного потоку, і ми поговоримо про це, а також продемонструємо відео в цій статті.

Вентилювання на місцях

Примітка. Якщо в приміщенні на якомусь місці є виділення шкідливих газів і цю проблему можна вирішити за допомогою загального вентилювання, то найчастіше встановлюють саме системи місцевої вентиляції. Їх перевага в ККД - такий пристрій вимагає менших витрат електроенергії, а крім того, локальне рішення проблеми не дозволяє газам поширяться за межі робочого місця.

види

• Саме основне розходження між видами вентиляції місцевого призначення це, як вже було відмічено, рух потоку повітря, отже, вона може бути або припливної, або витяжної.
• Витяжної варіант використовується в тих випадках, коли не можна допустити поширення шкідливих або погано пахнуть летючих речовин з локалізованого місця знаходження по всьому приміщенню. Сутність операції полягає в уловлюванні цих самих речовин за допомогою руху повітряного потоку і викидання їх у відкритий простір, тобто, на вулицю. У таких ситуаціях мова йде, як про невидимих ​​газах, так і про дим і пилу, що забруднюють довколишнє простір.
• У домашніх умовах такий тип вентиляції знаком всім як кухонної витяжки і ті, кому доводилося своїми руками розбирати такий агрегат, могли бачити там один або кілька вентиляторів. Їх лопаті розгорнуті таким чином, що при обертанні вони як би відсмоктують повітря, особливо, якщо той піднімається до місця теплим потоком.

• А ось місцева припливна вентиляція застосовується у вигляді повітряного душа, де більш холодні потоки повітря направлено подаються на будь-які деталі або локальне робоче місце і за це її також називають обдувом. Також на деяких виробництвах в гарячих цехах створені справжні оазиси, що представляють собою кабінки висотою 2-2,5 м, куди нагнітається прохолодне повітря, що дозволяє значно економити енергію в порівнянні з тим, як якщо б довелося охолоджувати весь цех.
• Але не завжди обдув буває холодним, він може бути також теплим або навіть гарячим, наприклад, такі повітряні заслони створюються у печей, що на практиці виглядає, як ширма, через яку не поширюється пічне тепло (подібний, але більш слабкий ефект відбувається з гріючою радіатором, розташованим під вікном). Для ковальських горнів і печей різного типу агресивний спрямований приплив повітря допомагає підтримувати горіння або ж (при більшій швидкості) збільшує його інтенсивність.

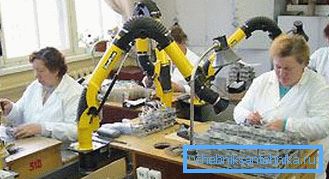

Примітка. Як витяжна, так і припливна вентиляція може бути двох типів - індивідуальної або центральної. У першому випадку система розташовується над одним локальним робочим місцем і має досить вузьку сферу обробки. У другому випадку система може бути розташована над групою робочих місць.

Розрахунок для витяжних систем місцевого значення

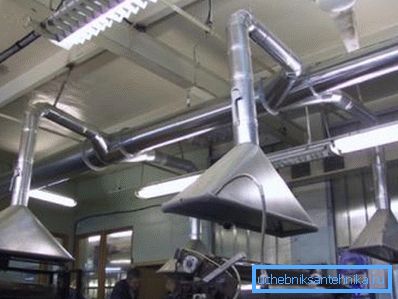

За великим рахунком розрахунок місцевої витяжної вентиляції проводиться за допомогою формул і урахуванням безлічі параметрів самого приміщення, температури повітря, шкідливості, потужності двигунів і так далі, хоча це стосується тільки виробництва, та й то не завжди. Але якщо вже справа доходить до обчислень, то нас буде цікавити витяжний парасоль - саме його і потрібно враховувати в першу чергу, щоб всі шкідливі речовини піднімалися саме до нього, а не поруч.

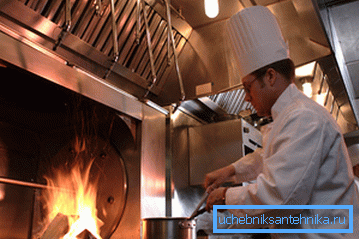

Парасолька є найзручнішим пристосуванням для локальної витяжки, особливо це стосується ковальський горнів, виручених плит, печей з відкритим вогнем, гарячих ванн і так далі - нагріте повітря сам піднімається під купол, де і потрапляє в вентиляційний канал. Безумовно, парасольку, як того вимагає інструкція, повинен бути розташований, як можна ближче до джерела, у всякому разі, на стільки, на скільки це взагалі можливо.

Відправним значенням для швидкості руху потоку в робочому отворі цього самого парасольки прийнято вважати значення від 0,15 до 1,25 м / с. Швидкість прямо пропорційна кількості отруйних газів і площі перекриття - чим більше газів і менше купол, тим інтенсивніше повинне бути всмоктування.

Продуктивність агрегату (м3 / год) або обсяг повітря, що відсмоктується обчислюється за формулою L = 360abv - тут під символами a і b мається на увазі периметр робочого прорізу в метрах, а під символом v швидкість повітряного потоку (м / с) в цьому самому отворі.

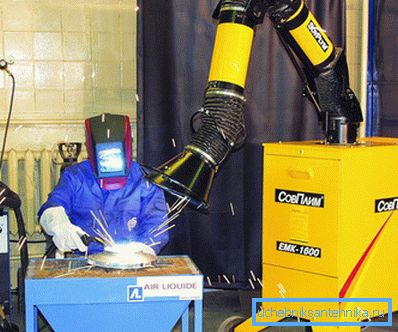

Для зварювальних столів і наплавочних установок також необхідні окремі розрахунки, так як над таким місцем неможливо навісити витяжний парасоль (він просто буде заважати), тому, тут встановлюються воронкоподібні або щілиноподібні відсмоктувачі довжиною від 250 мм до 350 мм, в залежності від потреби. У таких ситуаціях застосовується інша формула для розрахунків, яка виглядає, як L = ko3vI, тут вже значення ko - це коефіцієнт для щілинного або воронкоподібного відсмоктування (щілинний - 12, воронкоподібний - 13,2), а символом I позначений зварювальний струм в амперах ( А).

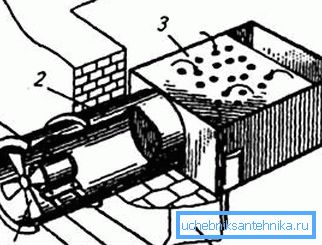

Для робочого місця зварника вентиляція такого типу може виконуватися по-різному, хоча, по одному і тому ж принципу, наприклад, це може бути труба з парасолькою, підведеними збоку, але може бути і у вигляді решітки на робочому столі, де гази висмоктуються в прямо протилежну сторону. Другий варіант найбільш сприятливий для працюючого там людини, так як в такому випадку він практично не вдихає шкідливі гази. Продуктивність агрегату з перекачування повітря (м3 / год) слід розраховувати за кількістю електродів, які зварювальник здатен використовувати протягом години, а також за наявністю в них будь-яких шкідливих речовин.

Від точильних, шліфувальних і полірувальних кіл, які встановлені на відповідних верстатах, при їх використанні виділяється дуже багато пилу, тому витяжна вентиляція у цих верстатів необхідна для збереження здоров'я робітників. Щоб відвести пил і дрібненькі частинки абразивних матеріалів, що виділяються під час роботи, коло закривають кожухом, який, в свою чергу, приєднується до воздуховоду, в кінці якого знаходиться витяжний вентилятор певної потужності. При цьому дуже важливо, щоб повітряний канал був спрямований паралельно лінії переміщення пилу і абразиву, тобто, щоб ці відходи вилітали в прямому напрямку, без перешкод.

Чим швидше буде проходити повітряний потік через повітропровід, тим більше буде ефективність у захисного кожуха. Але вона збільшується ще більше, якщо в передній частині кожуха змонтований спеціальний козирок, який дозволить пилу і абразивним частинкам підніматися вгору (від монтажу козирка ціна вентиляції набагато збільшено).

Потреба в певній потужності вентиляції (продуктивність в м3 / год) безпосередньо залежить від величини діаметра кола. Тут використовують формулу L = 1000DA - значення D, це діаметр кола, а значення A, це коефіцієнт, що залежить від його діаметра. Так, якщо D = 0,25 м, то коефіцієнт дорівнює 2, якщо D = 0,6 м, то коефіцієнт буде 1,8 і так далі. Між цими значеннями можна знаходити середнє арифметичне.

висновок

У домашніх умовах розрахунки вам не знадобляться, будь то витяжка над кухонною вручений плитою або в домашній майстерні над вашим робочим місцем. Якщо для кухонь продаються вже готові агрегати, то в майстерню місцева вентиляція зазвичай збирається самостійно і її потужність зазвичай визначається тестуванням.
