Монтаж вентиляції: як самому облаштувати систему

При будівництві приватного житлового будинку, крім водопроводу, каналізації, електрики та інших інженерних мереж, необхідно передбачити облаштування системи провітрювання. Вона є дуже важливим фактором для забезпечення комфорту і затишку в домі. Монтаж вентиляції не становить особливих труднощів, проте, при проведенні робіт важливо враховувати деякі нюанси і особливості.

Інструкція, наведена в цій статті, допоможе вам розібратися в них.

різновиди вентиляції

Перед тим як купувати комплектуючі для монтажу вентиляції і приступати до її виготовлення, необхідно розуміти принцип її роботи і розрізняти природну і примусову схеми її функціонування.

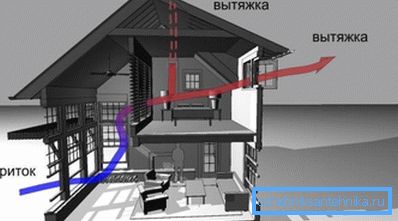

Для організації ефективного повітрообміну в більшості випадків достатньо природної вентиляції. У цьому випадку приплив і видалення повітря здійснюється за рахунок різниці тисків і температури зовні і всередині провітрюваних приміщень.

Незважаючи на те, що вартість монтажу вентиляції, що працює за цим принципом, невелика, ця система провітрювання має кілька недоліків:

1. Ефективність її роботи багато в чому залежить від погодних умов. Для того щоб утворилася тяга, температура всередині приміщення повинна бути вище, ніж зовні. Тому в теплу пору року її продуктивність сильно зменшується.
2. Для організації відтоку повітря необхідна пряма вентиляційна шахта досить великого перерізу і довжини. Не у всіх випадках є можливість її виготовлення.

Цих недоліків позбавлена ​​примусова вентиляція, де струм повітря організовується за допомогою вентиляторів. Однак в цьому випадку видаткові матеріали для монтажу вентиляції будуть коштувати трохи дорожче, так як потрібно буде купувати різне електрообладнання.

Також вище буде і ціна її експлуатації (підвищується витрата електроенергії, необхідної для харчування двигунів вентиляторів).

Зверніть увагу! Робота примусової вентиляційної системи супроводжується шумом. При її конструюванні, крім усього іншого, слід подбати про якісну звукоізоляції, інакше вона буде створювати дискомфорт мешканцям будинку.

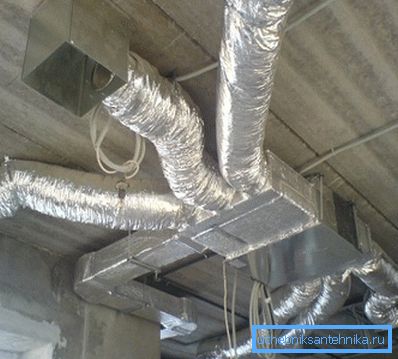

Монтаж інженерних мереж

використовувані матеріали

Якість конструюється інженерної мережі безпосередньо залежить від використовуваних повітропроводів. Їх вибір залежить від функціонального призначення вентиляційної системи, площі провітрюваних приміщень і параметрів переміщуваної повітряного середовища.

Найбільш поширені повітряні канали круглого і прямокутного перерізу, що виготовляються зі сталі.

Її товщина і покриття залежить від хімічного складу і температури повітря, що проходить по вентиляції:

• при температурі середовища нижче + 80 градусів Цельсія і вологості до 60% використовується оцинкована сталь товщиною від 0,5 до 1 мм;
• якщо параметри повітряного середовища перевищують зазначені вище, використовуються повітроводи з нержавіючої або вуглецевої сталі з товщиною стінки до 2 мм;
• при необхідності транспортування повітря, що містить агресивні гази, рекомендується застосовувати у вентиляційній системі деталі, вироблені з металлопласта або алюмінію з товщиною стінки від 1,5 до 2 мм.

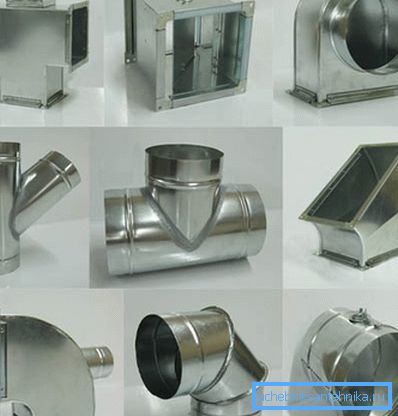

Крім прямих повітряних каналів, сучасною промисловістю випускається безліч фасонних деталей, що дозволяють сконструювати розгалуження, обводи, повороти і так далі.

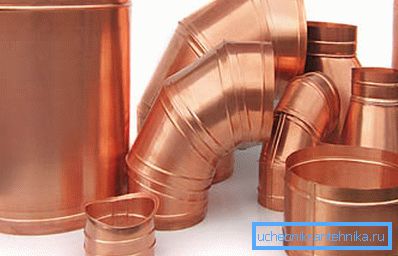

Якщо передбачається відкрита прокладка каналів, можна вибрати вироби з міді, текстилю або пластику, що відрізняються привабливим зовнішнім виглядом.

типи з'єднань

Повітряні канали, щоб уникнути протікання повітря, повинні з'єднуватися між собою абсолютно герметично.

Для цього існують такі способи:

1. фланець. Виробляється із сталевої штаби або кутової сталі. Закріплюється на сталевому воздуховоде за допомогою відбортовки.
2. бандаж. Спеціальна деталь, яка одягається на повітряні канали з заздалегідь відбортований крайками. Для досягнення найбільшої герметичності бандаж може бути заповнений герметичній мастикою. Цей спосіб частіше застосовується для конструювання вентиляційних систем в хімічних виробництвах.

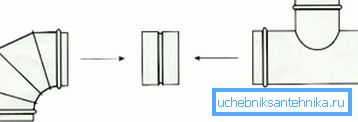

3. Ніпельні (муфтове) з'єднання. Найбільш поширене в індивідуальному будівництві через легкості установки. Якщо ніпель не обладнаний ущільнювачем, при його установці стик повинен бути додатково герметизирован липкою стрічкою.

1. розтруб. Ще більш зручний і легкий спосіб стикування повітряних каналів один з одним. У цьому випадку кінець однієї деталі вставляється в спеціально розширений торець інший. Його недолік - недостатня герметичність, що вимагає додаткових зусиль по герметизації стиків.

особливості установки

Інструкція до монтажу вентиляції доступна для розуміння навіть недосвідченому майстру.

Ось кілька порад, скориставшись якими, ви з успіхом виконаєте всі роботи своїми руками, отримавши надійну і довговічну систему організації повітрообміну в будинку:

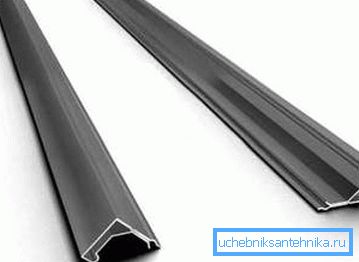

1. Перед початком роботи необхідно визначитися з типом використовуваних кріплень. Для установки вентиляційних каналів невеликого діаметру підійде монтажна вентиляційна скоба. Якщо проектом передбачається застосування більш масивних повітроводів великого перерізу, необхідна монтажна шина для вентиляції, що складається з планки і двох шпильок, що прикріплюються до стелі. Кількість кронштейнів визначається індивідуально, виходячи з ваги, матеріалу і довжини повітряних каналів.

1. Також не можна починати роботу без складання схеми вентиляційної мережі. Найкраще накреслити її на плані будинку. Пам'ятайте, що повітря повинне проходити шлях з житлових приміщень до господарських і допоміжних. Інакше забруднені повітряні маси з туалету і кухні будуть проникати в спальню і вітальню, що не додасть комфорту.
2. Не забудьте про припливних каналах. Монтаж примусової системи провітрювання вимагає наявності хоча б одного воздуховода, засмоктує свіже повітря з вулиці. Також можна облаштувати підвіконні припливні клапани з вентиляторами або без них, які заповнять недолік повітря, що утворився в результаті його видалення.

1. При конструюванні вентиляційної мережі пам'ятайте, що в зимовий період під час їх роботи на внутрішній поверхні конденсується волога. Тому розташовувати труби слід так, щоб рідина не потрапляла всередину приміщення або на електрообладнання (вентилятори, калорифери і так далі). Доцільно використовувати спеціальні конденсатори вологи, закріпити які також допоможе шина для монтажу вентиляції.
2. Горизонтальні ділянки витяжних повітряних каналів повинні бути обладнані витяжними вентиляторами в обов'язковому порядку. Самостійної тяги не вистачить, щоб вивести забруднені повітряні маси назовні.
3. Якщо вмонтовується вами вентиляційна система має розгалужену структуру з безліччю вхідних отворів, необхідно передбачити монтаж лічильників води, що перешкоджають викиду відпрацьованого повітря в житлові приміщення. Завдяки їм створюється потрібний напрямок руху повітря.

Зверніть увагу! Техніка безпеки при монтажі вентиляції повинна дотримуватися неухильно. В іншому випадку велика небезпека псування устаткування і комплектуючих, а також заподіяння серйозної шкоди здоров'ю людей, що беруть участь в установці повітроводів.

висновок

Ознайомившись з викладеною вище інформацією, ви дізналися, як робити монтаж вентиляції і кондиціонування. Додаткові відомості, що стосується установки рекуператорів тепла, фільтраційних установок, систем керуючої електроніки і так далі маються на відео в цій статті.
