Навіщо потрібна і як правильно влаштовується вентиляція

24-04-2018
Вентиляція

Будь-який дах служитиме якісно і довго тільки тоді, коли забезпечено гарне провітрювання всіх її елементів. У цій статті ми розглянемо, як організовується вентиляція покрівлі з профнастилу, а також з металевою і бітумної черепиці.

Але спочатку варто розібратися з тим, для чого взагалі потрібно провітрювання.

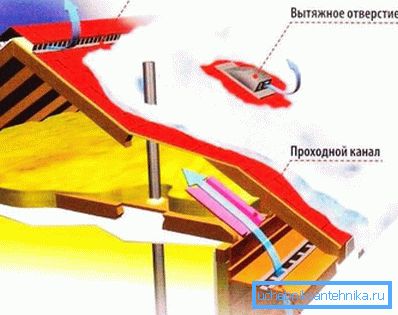

Принцип вентиляції підпокрівельного простору

Що трапиться якщо не зробити вентиляцію

Насправді це дуже широке питання. Тут виходить така фізика процесу - весь тепле повітря, який є в приміщенні, піднімається природно вгору, до площини даху. І якщо у вас вентильована покрівля відсутня, то повітря під площиною і залишається (читайте також статтю Вентиляційний клапан - види і особливості).

А це означає, що разом з нагрітим повітрям в підпокрівельному просторі скупчується і пар, конденсат, який створює такі дефекти:

  1. На більшості несучих елементах конструкції починає з'являтися грибок і пліснява.

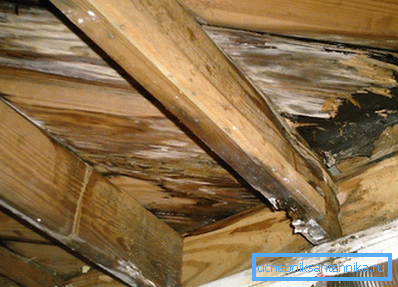

Приклад цвілі на дерев'яних балках
  1. Металеві деталі поступово покриваються іржею.
  2. Починає просочуватися вологою теплоізоляцінний шар. А цього важливо не допускати, тому що існує просте правило - зволоження мінеральної вати на 5% призводить до того, що теплоізоляційні характеристики шару погіршуються приблизно в два рази!

Ну і найголовніший момент - через скупчення теплого повітря під площиною покриття, на його поверхні з боку вулиці починають відбуватися «нехороші» процеси. Оскільки відсутня вихід вентиляції на покрівлю, то нагрівається значна (в основному сама верхня) зовнішня частина покриття.

І виходить, якщо на площину потрапляє сніг, то він відразу ж тане, стікає вниз і в районі жолобів перетворюється на лід (звідси, до речі, і виникає таке явище, як бурульки).

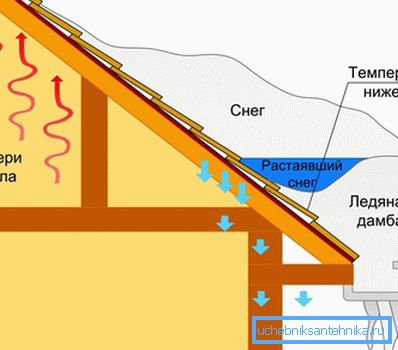

Принцип утворення бурульок

А лід зчищати досить важко, погодьтеся. І залишити його не можна, тому що великий ризик сповзання крижаних брил вниз, що може травмувати людей, які проходять біля будинку.

Та й крім того стікання води теж завдає певні незручності - тому що забруднюється фасад. Нерідко трапляється і більш серйозна неприємність - вода заповнює стічні жолоби і тут же замерзає в них. У таких випадках, як тільки пройде дощ, а потім вдарить мороз, утворення крижаних доріжок по периметру будинку - справа гарантоване.

Зверніть увагу і на те, що відсутність функції провітрювання негативно позначається на всій конструкції не тільки в зимовий, але і в літню пору року. Тому що гаряче повітря не вивітрюється з-під площині, що знову-таки псує багато несучі елементи системи.

І тут особливо важливо, щоб була зроблена вентиляція м'якої покрівлі - без провітрювання черепиця з бітуму (або той же руберойд) буде дуже сильно перегріватися, що призведе до скорочення її терміну служби.

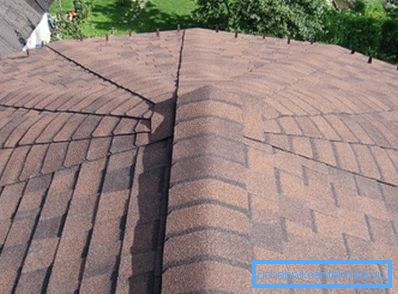

Битумна черепиця

Тому, як ви самі бачите, робити вентиляційний прохід через покрівлю не просто бажано, а навіть обов'язково.

Виходить, що наявність вентиляції, по-перше, витягає зайву вологу з горища, а, по-друге, максимально «вирівнює» температуру, як би розподіляючи її рівномірно під всією поверхнею покриття.

Тепер давайте поговоримо про не менш важливому моменті.

Робити роботу самостійно або довірити все професіоналам

Розглянемо переваги і недоліки кожного рішення в порівняльній таблиці нижче.

Монтаж системи своїми руками: Найм бригади:
  1. Невисока вартість проекту в плані виконання роботи.
  2. Необхідно дуже добре знати теоретичну сторону питання. В цьому випадку ви будете розуміти на чому можна «схитрувати», тобто трохи відступити від правил.
  3. Знадобиться велика кількість самого різного інструменту. У тому числі і електроінструменту. А його ціна, як ви розумієте, немаленька.
  1. За монтажні роботи такого плану доведеться викласти хорошу суму.
  2. Якщо пощастить, то вам не доведеться вникати в теорію, так як майстра і самі прекрасно знають, яка тут інструкція монтажу і що потрібно робити. Однак бригади бувають різні ...
  3. Не потрібно мати інвентар для роботи, тому що у нормальної бригади, як правило, весь інструмент є в наявності.

В цілому виходить, що в будь-якій ситуації дуже важливо розуміти, як влаштована конструкція вентильованого покрівлі. Такі відомості в будь-якому випадку стануть в нагоді. Тому що якщо ви не плануєте робити все самостійно, то, як мінімум зможете проконтролювати правильність дій найнятих монтажників.

Тому тепер можна сміливо переходити до практичної частини статті.

Пристрій природної вентиляції даху

Варто відзначити, що в якості прикладів розглядати будемо покрівлю з м'якої черепиці та профнастилу, тому що це найпопулярніші зараз варіанти. І, до речі, такі дахи за своїми конструктивними особливостями практично нічим не відрізняються від систем, покритих іншими матеріалами.

Отже, розглянемо все по порядку.

пристрій карниза

На даній ділянці системи вузол проходу через покрівлю вентиляції можна влаштовувати так:

  1. За допомогою звичайного повітряного зазору між самим карнизом і верхньою частиною стін.
Принцип «заходу» повітря в карнизне простір
  1. У софіти (нижні карнизні дошки) врізаються спеціальні решітки з пластику, в які заходить повітря.

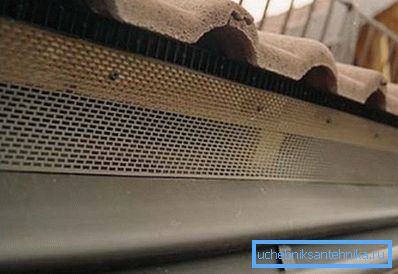

фото решіток
  1. У простір між початком даху і стінами вкладається спеціальний матеріал з наявністю продухи.

В цілому виходить, що всі засоби хороші по-своєму. Тільки потрібно розуміти, що при реалізації першого і другого методу - за рахунок наявності суцільного повітряного зазору по всьому периметру будинку, трохи губляться теплоізоляційні характеристики всієї конструкції в цілому. А ось третій варіант створює хоч якийсь бар'єр для проходження холоду, але швидкість пропуску повітря не занадто висока.

Зверніть увагу! Не можна закладати карнизне простір утеплювачем на кшталт мінеральної вати або пінопласту. Усередині горища буде, звичайно, тепліше, але в цілому такі дії негативно позначаться на вентиляційних характеристиках даху.

Також слід враховувати те, що для нормального провітрювання повітря повинен заходити в карнизне простір, а виходити вже десь вище. Тобто, по суті, потрібно робити і вентильований коник для м'якої покрівлі. Або ж встановлювати спеціальні «витяжки» на основній площині даху.

Спочатку розберемо другий варіант.

Робота з площиною даху

Найпростіший варіант створити на поверхні покрівлі точки виходу пара і повітря - це поставити так звані слухові віконця. Ці елементи являють собою звичайні решеточки з захищеною верхньою частиною. Тобто, тут вийде, що повітря проходити буде, а вода всередину горища - не потрапить.

Фото найпростішої решітки для площині

І більш складний і дорогий варіант - це змонтувати повноцінні вентиляційні шахти на даху.

Робитися це може двома способами - методи розглянуті в таблиці нижче.

Назва технології: суть:
Збірка капітальних каналів. Йдеться про те, що влаштовуються шахти, які проходять крізь горище - тобто, від приміщення до вулиці. Мінус в тому, що це дуже дорого, ну а плюс - це високий рівень виходу пара з самого приміщення, без попадання його під площину даху.
Установка спеціальних «насадок» прямо на площину даху. Мається на увазі те, що на поверхню покрівлі встановлюються елементи у вигляді звичайних труб, в які повітря потрапляє або з горища, або ж з підпокрівельного простору.

В принципі в більшості випадків більш простий метод - це, звичайно, другий. І тут важливо розуміти якою має бути висота вентиляційної шахти над покрівлею - щодо даного моменту існують певні правила і норми.

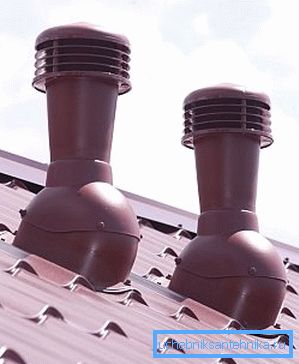

Так виглядають шахти

Дотримуватися потрібно такої схеми:

  • якщо шахта буде зроблена прямо біля коника, то її висота повинна бути не більше півметра щодо коника;
  • при розташуванні труби на відстані 1,5 - 3 метри від коника, її «гирло» має проходити на одному рівні з ним;
  • при великій віддаленості шахт від лінії коника (більше трьох метрів), їх висота повинна плануватися по прямій лінії, яка проводиться від коника під кутом в 10 градусів.

Такі ось правила.

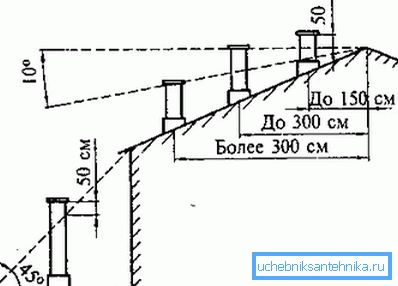

Схема планування висоти шахт

Зверніть увагу! Наведені вище правила - в якомусь сенсі «величина змінна». Справа в тому, що висоту завжди потрібно коригувати в залежності від особливостей конкретного проекту. Так, наприклад, за нормативами довжина подібних труб на дахах будівлях громадського харчування за замовчуванням не може бути коротше одного метра.

І тепер можна перейти до останнього елемента даху.

коник

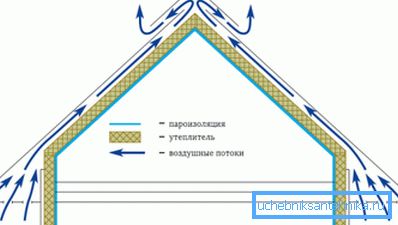

Схема циркуляції повітря через карниз і коник

Для даху з профнастилу або металочерепиці є дуже просте рішення щодо коника.

Справа в тому, що висота хвилі обох покриттів не може бути менше, ніж 3 см.

А це дозволяє поступити таким чином:

  1. Беремо будь-який стандартний коник.
  2. Укладаємо його в потрібне місце і прикручуємо.

Це все! Ніяких додаткових елементів, ніякої зайвої роботи тут не потрібно, тому що висота хвилі дозволяє отримати досить великий і частий повітряний зазор. У цей зазор спокійно буде виходити тепле повітря.

А ось для тієї ж бітумної черепиці описаний вище метод не підійде. Тому що того самого зазору немає - висота хвилі адже відсутній.

У таких випадках застосовується коник, який спочатку має спеціальні зазори для проходження повітря.

Заводський елемент з зазорами

Або ця частина системи збирається з декількох елементів за наступним принципом:

  1. На верхівці даху, уздовж всієї лінії прикріплюються бруски довжиною сантиметрів 15. Кріпляться вони перпендикулярно лінії коника, через кожен сантиметрів 30-40.
  2. На ці бруски зверху прикручуються дошки.

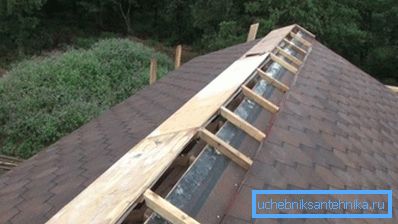

Схема монтажу підкладки під укладку коника
  1. На дошки кріпиться стандартний металевий коник.

Тобто в останньому випадку повітря буде проходити крізь зазори між короткими брусками.

Приблизно за тим же принципом робиться і вентильований коник на фальцевой покрівлі, тобто на тій даху, яка обшита будь-якими плоскими листами з ребрами жорсткості по краях.

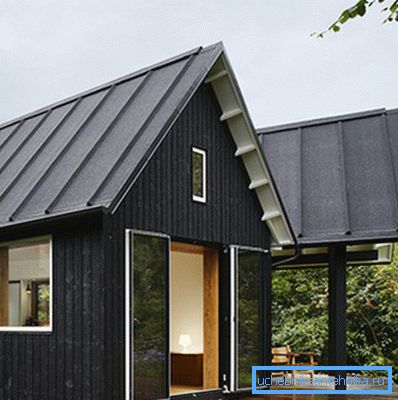

Фальцева дах

Як бачите нічого складного, але нюанси і основи монтажу тут розуміти дійсно потрібно. Інакше можна всю роботу проробити даремно, а нормального провітрювання так і не з'явиться. На жаль, так часто буває, коли власник будинку не може контролювати те, наскільки правильно поступає найнята бригада майстрів.

На цьому наша стаття завершена - можна підвести підсумки.

висновок

Ми з вами детально розглянули, чому так важливо створити прохід вентиляції через покрівлю, на що це впливає і чого категорично не можна робити. Крім того розібралися і з основними принципами пристрою вентиляції (див.також статтю Вентиляційний дефлектор: пристрій, принцип дії, монтаж).

Сподіваємося, що відомості вам знадобляться в справі - якщо ж їх здалося недостатньо, то зверніть свою увагу на додаткове відео в цій статті.
