Навіщо потрібна примусова вентиляція: принцип пристрою

Не можна сказати, що в більшості випадків, але, все-таки, досить часто примусова вентиляція в приватному будинку або квартирі є крайньою необхідністю, що виникає при певних умовах. Дуже часто (майже завжди) така потреба виникає при недостатній прохідності природної вентиляції, або при її повній відсутності (не рахуючи вікон і кватирок).

Давайте дізнаємося, що ж це таке і як систему монтувати, а в допомогу нам буде відео в цій статті.

Пристрій і монтаж витяжок

Труби і повітроводи

Примітка. Примусовою вентиляцією називається витяжна система, здатна всмоктувати повітря з приміщення і транспортувати його на вулицю. У тих випадках, коли проводиться хімічне очищення повітря, до витяжки це ніякого відношення не має.

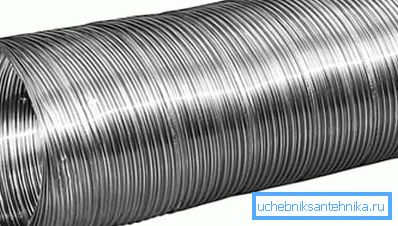

Дуже зручно для примусової вентиляції приватного будинку або квартири використовувати металеву гофровану трубу. Її завжди можна розгорнути в будь-якому напрямку і, завдяки гофрованої поверхні, зробити більше або менше.

Але такі конструкційні матеріали не використовуються в якості каналів - вони служать для підведення, наприклад, на кухні гофра може з'єднувати витяжку з віконцем цього самого каналу, розташованого на стінці або, в окремих випадках, на стелі. Діаметр труби, що застосовується для побутових потреб, як правило, становить 100 мм.

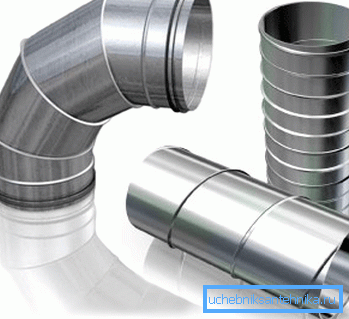

Але зовсім не обов'язково в якості з'єднання використовувати гофровані труби - для цього цілком підходять короткі трубчасті повітроводи з металу, тобто, такий перехід збирається з прямих і кутових фрагментів. І знову-таки, даний матеріал не використовують в якості каналів - вони служать прохідним ділянкою між витяжним вентилятором і вентиляційним віконцем.

Якщо в багатоповерхових будинках витяжні канали передбачені проектом і знаходяться в стінах і горищі, то в приватному секторі часто всю систему доводиться монтувати з нуля. Тобто не тільки витяжки, але і канали повідомлення.

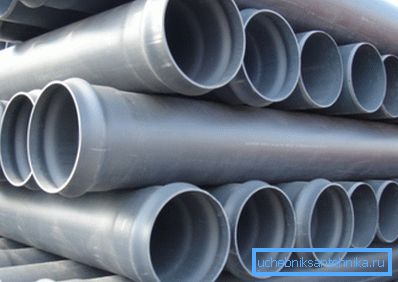

Ніяка інструкція на цей рахунок не дає ніяких вказівок, тому слід спиратися на практику, яка підказує, що для каналів найкраще підходить каналізаційна труба з полівінілхлориду 100 мм діаметром. До того ж, за допомогою пластикових фітингів для труб, гумових редукцій і силікону дуже легко поєднати метал і ПВХ.

Вентилятори

Примітка. Всі вентилятори можна розділити по типу кріплення крильчатки, точніше, по її методу перекачування повітря. Так, такі агрегати можуть бути канальними, радіальними (спіральними) і осьовими. У побутових умовах найчастіше використовуються прилади саме осьового типу.

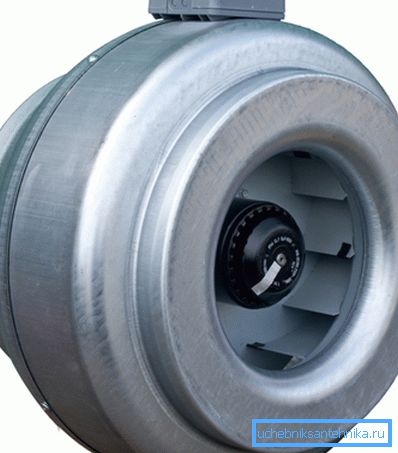

Витяжні двигуни типу Канал-ВЕНТ здатні працювати при температурі проходить через них потоку від -30 ° C до +50? C - це можливий температурний перепад між вулицею і приміщенням. Але подібні агрегати розраховані виключно на пил, і то, якщо її зміст не перевищує 0,1 г / м³.

У тих випадках, коли повітря в приміщенні забруднене якимись волокнистими, липкими або вибухонебезпечними речовинами, застосування Канал-ВЕНТ не рекомендується, так як подібні речовини можуть вивести двигун з ладу.

Таблиця параметрів Веза Канал-ВЕНТ

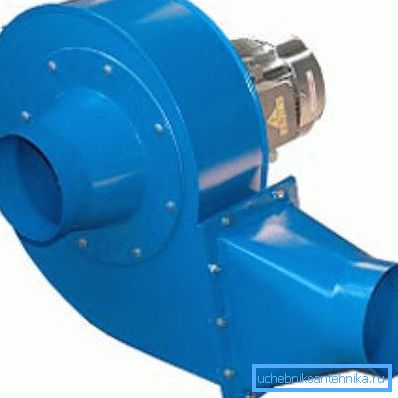

Для витяжки вихлопних газів можна використовувати TROMMELBERG MSF-2, так як серія MSF спеціально розроблена для приміщень, де можуть працювати дизельні і карбюраторні генератори, автомобілі, а також виробляються зварювальні роботи.

Модель, представлена ​​на фото вгорі, має потужність 1,5 кВт, з продуктивністю 2550м³/ Годину і споживаним струмом 4,1А. Крильчатка трифазного двигуна обертається зі швидкістю 2800об / хв, на вході патрубок має перетин 145145 мм, загальні габарити 540x560x755 мм рівні шуму 75 дБ.

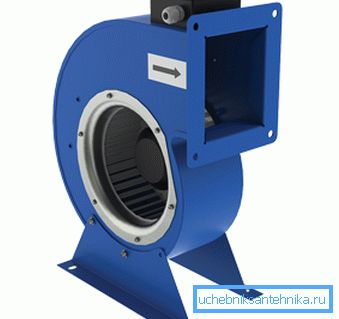

Спіральні (радіальні) вентилятори типу ВЕНТС ВЦУ працюють на приплив повітря в приміщення з різним призначенням - найчастіше це виробничі цехи і пристрої (ковальські горни, топки) і громадські будівлі.

Агрегати такого типу можуть монтуватися, як в приміщенні, так і на вулиці (корпус виконаний з полимеризованной стали). Для приведення механізму в дію використовуються двополюсні і четирёхполюсние однофазні двигуни з зовнішнім ротором (зовнішній ротор роблять з оцинкованої сталі).

Справжня модель AXCBF-18 являє собою суперпотужну конструкцію витяжки для гарячого повітря з продуктивністю до 20275м³/ Годину, може мати, як однофазний, так і трифазний електричний двигун. Такі потужності потрібні в основному для виробничих цехів і громадських будівель. У побуті для квартир і приватного сектора AXCBF-18 не використовується.

Осьові вентилятори для витяжки типу SISTEMAIR застосовуються для побутових цілей, як то, для туалетів, ванних кімнат, комор та інших підсобних приміщень, а також для невеликих приміщень громадського призначення типу маленьких актових залів, офісів, кабінетів тощо.

Продуктивність SISTEMAIR становить 231м³/ Годину і якщо враховувати, що його ціна досить демократична, то такий агрегат може дозволити собі кожен квартиронаймач або домовласник.

Примітка. Для заміни повітря в приміщенні необхідна, як витяжна, так і припливна система. Тобто, розрідження повітря двигуни з лопатами не створюють, отже, щоб забезпечити нормальний відтік повітря, потрібен його приток.

нюанси монтажу

• Осьові вентилятори для витяжок в ванних кімнатах і туалетах робляться, як накладні, тобто, сам двигун ховається в вентиляційному люку, а решітка лягає на площину по її периметру, перекриваючи отвір.
• Кріплення може проводитися або за допомогою шурупів (тоді на решітці передбачені кріпильні отвори), або за допомогою розсувної пружини (вусиків). Але при другому способі монтажу між робочою поверхнею і пластмасовою гратами найкраще закачувати силіконовий герметик для більш щільного прилягання.
• Не забувайте про те, що вентиляційні канали завжди є ходами повідомлення для різних комах і паразитів. Тому, нещільно прилягає лицьова частина витяжки може стати для них прохідними воротами через можливі щілин.
• При установці вам також слід бути обережним, щоб випадково не пошкодити або не зігнутий москітну сітку, якою з внутрішньої сторони обов'язково забезпечується решітка.

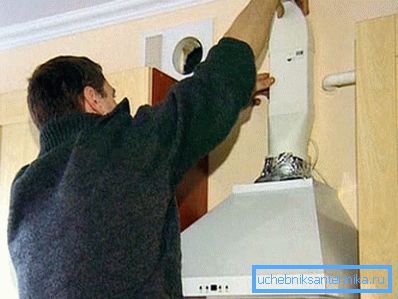

• Дещо по-іншому монтується кухонна витяжка, так як сам агрегат з вентилятором встановлюється над плитою, а ось з вентканалу його з'єднує гофрована металева труба або повітропровід.
• На корпусі агрегату є патрубок для кріплення труби, а ось на стелі або стіні, для стикування з вентканалу потрібно встановити перехідник, який фланцевої частиною кріпиться до площини, а патрубком розгортається у внутрішню сторону.
• Деякі кухонні навісні гарнітури передбачають спеціальну шафу, куди можна заховати корпус разом з трубою, залишивши відкритою тільки нижню горизонтальну площину для всмоктування повітря.

висновок

Отже, примусова вентиляція в квартирі або приватному будинку зазвичай буває з осьовим вентилятором різної потужності. У ванній кімнаті і туалеті її часто підключають паралельно з освітленням, тобто, при включенні вимикача одночасно замикається ланцюг на освітлення і вентилятор.
