Паспорт вентиляційної системи: цілі отримання, форма і

Для чого потрібна паспортизація вентиляційних систем? Які вимоги пред'являються до вентиляції діючими нормативними документами? Яким повинен бути паспорт вентиляційної системи по Сніпу?

Спробуємо відповісти на ці питання.

Що це таке

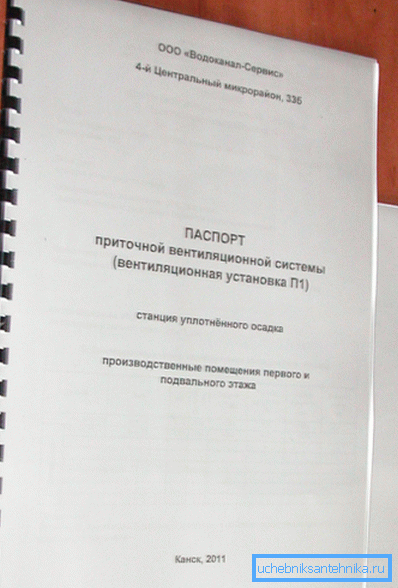

Паспорт системи вентиляції - це документ, що встановлює юридичне право на її введення в експлуатацію. Він підтверджує, що весь цикл робіт - складання проекту, монтаж обладнання та його налагодження - були зроблені в повній відповідності з діючою нормативною і технічною документацією (див.також статтю Вентиляція даху - нескладний, але важливий етап в облаштуванні будинку).

Для чого він потрібен?

1. Для офіційної реєстрації придбаного обладнання. Навіть якщо припливна установка або інший елемент вентиляції куплений за кордоном і не має вітчизняної сертифікації, паспорт вентиляції засвідчить її відповідність актуальним вимогам.
2. Для аргументації своєї позиції в будь-яких суперечках з наглядовими органами. Скажімо, в разі задимлення будівлі власник завжди зможе довести, що його причиною не могли стати неполадки або недосконалість вентиляційного обладнання.

Важливо: навіть якщо у вас на руках є всі сертифікати на обладнання, відповідне вітчизняним ГОСТ, паспорт вентиляційної установки видається тільки на підставі комплексу випробувань.

Нормативні вимоги

Яким вимогам повинна відповідати сама система вентиляції? Як виглядають її випробування? Велика частина цікавить нас інформації знайдеться в СНиП 3.05.01-85.

Вимоги до вентиляції і систем кондиціонування

Повітроводи монтуються відповідно до проекту незалежно від того, чи є у підрядника необхідне для монтажних робіт на потрібній висоті і по обраної технології обладнання. Простіше кажучи -раз'ясненія, що вентканал змістився вниз через відсутність лісів потрібної висоти, нікого не зворушать.

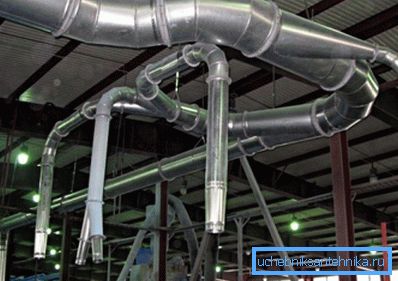

Якщо повітропровід транспортує повітря з високою вологістю, в його нижній частині не повинно бути поздовжніх швів. Ділянки, на яких може випадати роса, прокладаються з ухилом до дренажу; ухил слід приймати рівним 1 - 1,5 см на погонний метр довжини.

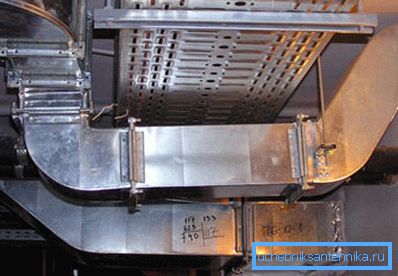

При фланцевому з'єднанні ділянок прокладки на фланцях можуть виступати назовні, але не всередину. Матеріал прокладок регламентований в залежності від температурних умов:

  Важливо: якщо умови виробництва припускають транспортування повітря, насиченого парами кислот, як прокладки використовується кислотостійка гума або пластик.

Для безфланцеві з'єднань список герметизуючих матеріалів теж обговорюється в залежності від умов:

Всі болти на фланцях повинні бути затягнуті. Гайки розташовуються з одного боку фланця. При вертикальній орієнтації фланця їх розташування не регламентується; при горизонтальній орієнтації рекомендується розташовувати гайки знизу.

Точки кріплення воздуховода (підвіси або опори) можуть розташовуватися:

• При безфланцевому з'єднанні і найбільшому розмірі (діаметрі або стороні) менше 400 мм - з максимальним кроком в 4 метри.
• При безфланцевому з'єднанні і найбільшому розмірі понад 400 мм - з кроком 3 метри.
• При фланцевому з'єднанні і найбільшому розмірі 2000 мм - з кроком 6 метрів. При цьому підвіси і розтяжки не повинні кріпитися безпосередньо до фланця.
• При вертикальній орієнтації воздуховода - з кроком не більше 4 метрів.

Нюанс: при висоті поверху менше 4 метрів кріплення вертикального каналу виконується в перекритті. Максимальна допустиме відхилення від вертикалі складає 2 мм на погонний метр.

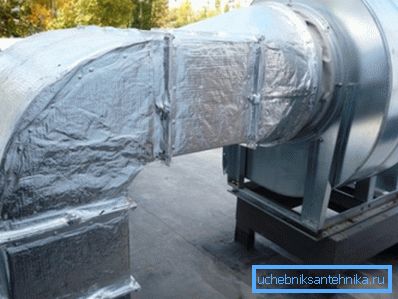

Повітроводи з'єднуються з вентиляторами гнучкими вставками, що виключають передачу вібрації. Як правило, в цій якості використовуються рукава з склотканини. Вібровставки встановлюються при монтажі в останню чергу, безпосередньо перед випробуваннями.

При складанні вертикального розтрубного каналу розтруби повинні дивитися вгору. Для ущільнення розтруба використовуються прядив'яні джгути, просочені азбестоцементних розчином з добавкою казеїнового клею. Решта порожнини заповнюються асбестоцементной мастикою.

Після затвердіння мастики місце з'єднання оклеивается тканиною і забарвлюється масляною фарбою. Радіальні вентилятори кріпляться до фундаментів і віброізолюючий підстав анкерними болтами. При цьому самі віброізолятори до підлоги не кріпляться; а ось при їх установці на металоконструкції фіксація необхідна.

Зазор між всмоктуючим патрубком радіального вентилятора і його робочим колесом не повинен перевищувати 1% діаметра колеса. Вал радіального вентилятора повинен бути розташований строго горизонтально. Вертикальна орієнтація необхідна лише вентиляторів, монтується на дахах будівель.

При монтажі вентиляторів електромотор і крильчатка повинні бути строго співісними. При використанні ремінних передач осі шківів монтуються паралельно. Санчата електромоторів монтуються горизонтально, по рівню, і стосуються підстави всією площиною.

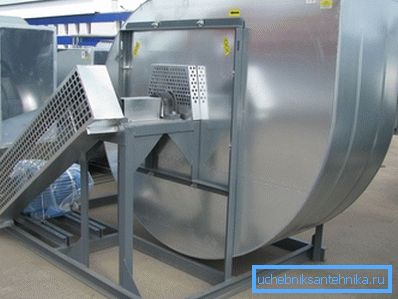

Сполучні муфти і ремені між електромотором і робочою частиною вентилятора захищаються захисними кожухами. Захищається металевою сіткою з розміром вічка не більше ніж 70х70 мм і всмоктує патрубок вентилятора, що не підключений до воздуховоду.

Промислові повітронагрівачі і кондиціонери встановлюються строго горизонтально і монтуються на гумових прокладках; їх корпусу і основні вузли збираються з прокладкою стрічкової гуми товщиною 3-4 міліметра. Інструкція покликана запобігти передачі вібрації стінок будівлі, і до решти обладнання.

Клапани вентиляції повинні відкриватися і закриватися з мінімальним зусиллям, так, щоб їх легко можна було повернути своїми руками, без важелів і інструменту. У закритому положенні заслінки клапанів повинні щільно прилягати до упорів.

Вимоги до випробувань

Як ми пам'ятаємо, паспортизація систем вентиляції має на увазі їх випробування.

Як вони проводяться?

• Конструкція і стан систем вентиляції перевіряються на відповідність робочого проекту та викладеним вище вимогам.
• Перевіряються на предмет герметичності приховані ділянки повітропроводів.
• Перевіряється на холостому ходу все обладнання, що має власний привід, заслінки і клапани.
• Для вентиляторів перевіряється їх відповідність заявленим паспортним даним (обороти, витрата повітря, що створюється тиск).

• Оцінюється ефективність повітрообміну в цілому і її відповідність проекту. Серед іншого, паспортизація вентиляції вимагає перевірки природної циркуляції повітря.

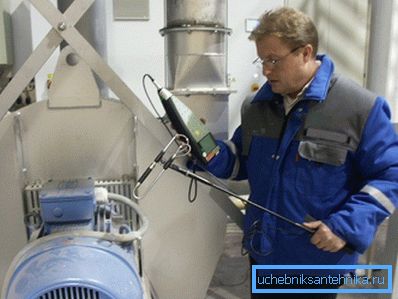

• Змиритися рівень шуму в декількох розрахункових точках приміщення.

Максимальне відхилення від проектної витрати повітря, яке не завадить отримати паспорт на систему вентиляції, може становити + 10% за умови відповідного припливу повітря в приміщення.

форма

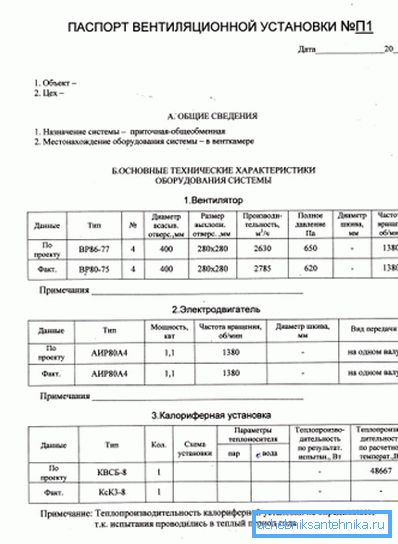

Які дані повинен містити паспорт на вентиляційну систему? Відповідь знайдеться в додатку №2 до все того ж СНиП 3.05.01-85.

Загальні відомості

• Об'єкт і його розташування.
• Призначення вентиляційної системи і місцезнаходження обладнання.

характеристики обладнання

Для вентиляторів вказуються:

1. Тип.
2. Діаметр робочого колеса.
3. Витрата повітря.
4. Повний тиск.
5. Частота обертів.
6. Для пристроїв з ремінною передачею - діаметр шківа.

Для електродвигунів:

1. Тип.
2. Потужність.
3. Частота обертів.
4. Тип передачі.
5. Діаметр шківа (при його наявності).

Для нагрівального і кондиціонуючого обладнання:

1. Тип.
2. Схема циркуляції теплоносія і повітря.
3. Вид теплоносія.
4. Результати випробувань теплообмінників на робочий тиск.

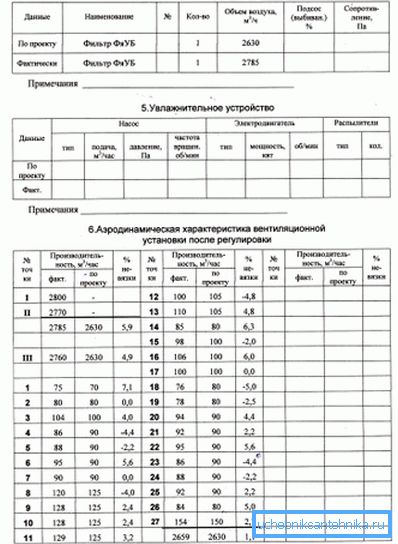

Для фільтрів:

1. Витрата повітря.
2. Відсоток уловлювання.
3. Опір повітряному потоку.

Для зволожувачів:

1. Тип.
2. Витрата повітря.
3. Тиск перед розпилювачем.
4. Частота обертання мотора і робочого колеса розпилювача.
5. Його тип і потужність.

Крім того: в паспорті вказуються розміри перетинів повітроводів, фактичних витрата повітря і його відповідність проекту.

Вартість паспортизації систем вентиляції починається від 3-4 тисяч рублів і зі зрозумілих причин сильно залежить від складності системи. Деякі організації воліють оцінювати свою роботу по площі вентильованого приміщення. У цьому випадку ціна варіюється від 50 до 100 рублів за квадратний метр.

висновок

Сподіваємося, що нам вдалося відповісти на всі накопичені у читача питання (читайте також статтю Вентиляційний клапан - види і особливості).

Як завжди, кілька додаткової тематичної інформації можна виявити в відео в цій статті. Успіхів!
