Підбір і монтаж повітроводів вентиляції
У цій статті ми розглянемо, як виконується монтаж повітропроводів вентиляції за БНіП, розберемося який тут порядок роботи, а також ознайомимося з деякими важливими нюансами.
Після вивчення такої інформації ви будете розуміти, як змонтувати витяжні канали самостійно. Або як мінімум зможете проконтролювати дії найнятої бригади - на предмет того, наскільки правильно вони працюють.
А правильний монтаж тут дуже важливий. Адже якщо щось буде зроблено не так, як годиться, то провітрювання приміщень буде проводитися на дуже поганому рівні. Що може призвести до утворення вогкості, появі цвілі на поверхні, гниттям дерев'яних елементів і т.п.
По суті, система витяжної вентиляції влаштована дуже просто - в будь-якій точці будинку (зазвичай на горищі або даху) встановлюється електричний вентилятор, який витягує повітря зсередини по воздуховодам.
Які повітроводи вибрати
Тут існують певні нюанси в тому плані, що кожен тип повітропроводів має певне призначення - розглянемо всі особливості на прикладі таблиці.
| Тип виробу: | Характеристики: |

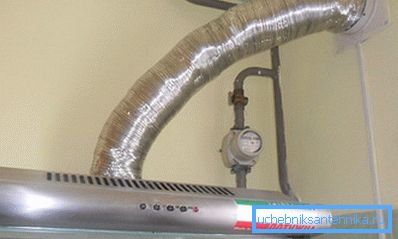

| Основа рукавів даного типу - це сталевий дріт. Покриття в більшості випадків - спеціальна металізована стрічка. Форма завжди кругла, тому що в іншому випадку вони не буде гнуться.Такой матеріал має невеликий діаметр, може бути з теплоізоляційними або з шумопоглинаючими властивостями. Крім того його ціна досить прийнятна для кожного, що дозволяє застосовувати рукава в квартирах і приватних будинках. |

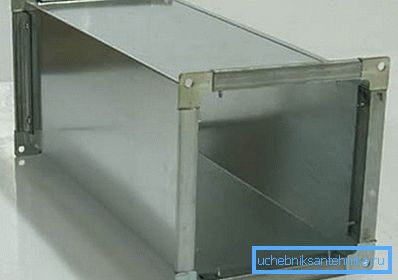

| Такі магістралі роблять на спеціальних згинальних верстатах - «на виході» вироби можуть мати круглу або прямокутну форму. Перетин може бути любим.Ізделія хороші тим, що дуже стійкі до механічних впливів і здатні «проганяти» дуже великі об'єми повітря. Короба оптимально застосовувати для розведення вентиляції (центральної її частини) в багатоквартирних будинках, офісних будівлях, торгових центрах і т.п. Для окремо взятої квартири - конструкції з оцинковки зазвичай недоцільно використовувати. |

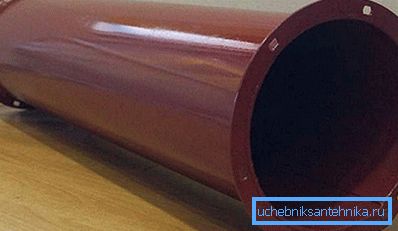

| Дані труби роблять з досить товстою стали. Зазвичай застосовують такі повітроводи для дуже серйозних систем вентиляції та димовидалення в промислових будівлях. |
В цілому виходить, що для монтажу своїми руками, при влаштуванні вентиляції в приватному будинку або квартирі, краще всього використовувати гнучкі рукава.
Давайте розглянемо основні нюанси і рекомендації в плані монтажу цього матеріалу, а потім перейдемо до покрокової інструкції по збірці стандартної системи.
Правила, які важливо знати
Рекомендацій тут досить багато:
- Дуже важливо максимально розтягувати рукава. При такому підході виключаються провисання, що дозволяє скоротити втрати тиску, напору повітря.
- Вигини треба робити з якомога більшим радіусом. Якщо робити дуже різкі повороти, то ми, знову-таки, втрачаємо тиск.
- Необхідно організувати заземлення магістралі. Тому що при транспортуванні повітря, який містить різні органічні компоненти, може накопичуватися статистичне електрику.
- У тих точках, де канал проходить крізь стіни, потрібно встановлювати захисні металеві перехідники та вже через них протягувати повітропровід. Якщо цього не зробити, то великий ризик пошкодження рукава через зіткнення з гострими кутами кам'яних поверхонь.
- Відстань між кріпильними елементами має бути не більше 40 см. Якщо робити це простір більше, то, по-перше, вібрація каналу буде сильною, а, по-друге, утворюються провисання. Тому дотримуйтесь цю норму навіть незважаючи на те, що при такому підході трохи збільшується загальна вартість монтажу повітропроводів вентиляції.
Такі ось норми. Тепер перейдемо до більш практичної частини огляду.
Схема збірки вентиляції
Як наочний приклад розберемо монтаж невеликої системи, яка зазвичай збирається для подальшого провітрювання квартири або будинку з невеликою площею.
Зверніть увагу! Такі повітроводи монтуються в основному тільки тоді, коли вентиляція примусова! Для отворів з природною тягою такі рукава зазвичай не простягають, тому що це не має сенсу - тяга якщо і буде, то дуже слабкий рівень.
Повернемося до роботи.
Розмітка магістралі і монтаж кріплень
Правила монтажу повітропроводів вентиляції передбачають такий порядок робіт на цьому етапі:
- По стелі проводимо лінію, яка стане орієнтиром для підвішування каналів.
- За допомогою перфоратора і дюбелів кріпимо уздовж лінії, через кожен 40 см. Хомути - власники рукавів.
Як бачите, нічого складного тут немає.

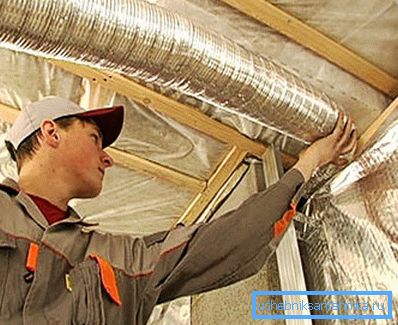

Різка і кріплення рукавів
Тут спочатку вираховується загальна довжина «труби», а потім потрібний метраж відрізається за допомогою макетного ножа або леза від нього.
Після цього один кінець рукава надаватися на патрубок вентиляційного отвору (або якщо вентрешеткі ще не вмонтована, то кінець магістралі просто залишається в потрібній точці).
А далі рукав простягається через хомути уздовж раніше наміченої лінії, до тієї точки будинку, яка є центральним джерелом витягування повітря назовні.

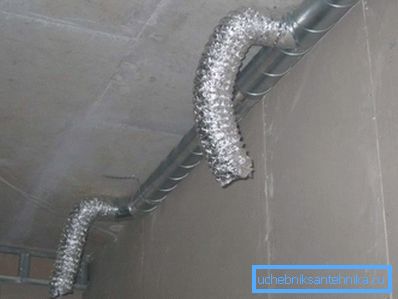

Зверніть увагу! Вентрешеток в одній кімнаті може бути кілька. В такому випадку поступають просто - над стелею простягається центральна лінія (гнучка або з оцинкованої сталі), до якої за допомогою спеціальних перехідників приєднуються рукава від кожної решітки. І вже цей «центральний» повітропровід підводиться до основної витяжці.
Подібна робота повторюється для кожної кімнати, яку потрібно провітрювати.
Така ось інструкція, принцип роботи. На цьому стаття закінчена і, мабуть, можна підвести підсумки.
висновок
Ми досить детально розглянули, які бувають повітроводи, а також торкнулися основних правил їх складання. Крім того розібралися і з короткою покрокової схемою робіт.
Сподіваємося, що тепер ви зможете організувати якісну вентиляцію в своєму будинку. Ну, або як мінімум простежте за тим, щоб всі зробили якісно.
Якщо ж хочете отримати ще більше інформації по такій специфічній темі, то обов'язково перегляньте ще й відео в цій статті.
