Повітроводи для вентиляції - види, особливості та установка

Важливими елементами будь-вентиляційної системи є правильно підібрані повітроводи. Їх основне завдання - забезпечення надходження свіжого повітря в приміщення і видалення відпрацьованого. Ефективність роботи системи провітрювання залежить, в першу чергу, від правильного розрахунку діаметрів труб і площі перетину коробів. Сьогодні ви дізнаєтеся - чим круглі повітроводи для вентиляції відрізняються від інших, які матеріали застосовують для різних видів, а також як проводиться їх монтаж.

Сучасні природні і механічні системи провітрювання приміщень мають зазвичай тільки один канал для відведення відпрацьованих повітряних мас. Свіже повітря при цьому повинен безперешкодно надходити через нещільності і щілини в дверних і віконних блоках, а також через спеціальні технологічні отвори.

Інша справа - припливно-витяжна вентиляція, яка вимагає розрахунку і установку двох окремих каналів, призначених для свіжого потоку повітря і виведення забрудненого.

види повітропроводів

Немає ніякої складності сьогодні придбати деталі вентиляційних систем, так як виробники пропонують свою продукцію в широкому асортименті. Через це їх ціна прийнятна для більшості покупців.

Тому, при виборі воздуховода потрібно звертати увагу на конструктивні особливості будівлі, для якого він купується. Нижче розглянемо кілька критеріїв, які допоможуть розібратися в класифікації обладнання.

конструкція

Повітроводи можуть бути:

матеріал

Сьогодні для виробництва використовують різні матеріали:

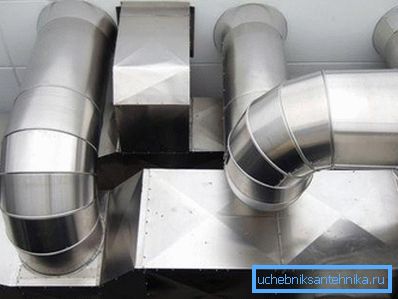

1. метал - нержавіюча або оцинкована сталь, алюмінієві сплави. Елементи відрізняються високою міцністю, вони стійко переносять вогонь і корозійні освіти. Їх установка не викликає особливих труднощів, термін експлуатації виробів - тривалий.

Найнижча вартість повітропроводів даної категорії, виготовлених з оцинкованої сталі, в той же час алюмінієві і нержавіючі обійдуться покупцям значно дорожче. Це і сформувало основний попит на вироби з оцинкованих труб.

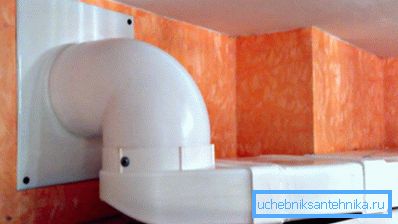

1. пластик, а точніше високоякісний поліпропілен, характеризується низькою вартістю і невеликою вагою. Елементи зносостійкі, не іржавіють і максимально герметичні. Установка зазвичай проводиться своїми руками, а експлуатаційний період становить кілька десятків років.

Це та інші переваги матеріалу приваблюють багатьох споживачів. З недоліків слід згадати слабкість до механічних пошкоджень і високих температур.

1. Гнучкі виготовляють з полімерів, а також гофрованого полімерно-алюмінієвого листа, який оснащений сталевим армуванням. Використовують такі повітроводи в системах вентиляції одночасно з класичними жорсткими воздухопроводящих магістралями і відповідними фасонними компонентами. Недолік - робота гнучких трубопроводів супроводжується занадто великим шумом, який значно більше інших видів воздуховодних труб.

форма перетину

Класичною вважається прямокутна і кругла, але є ще й овальні.

Вибір залежить від узгодженого проекту.

1. Круглі мають більший купівельний попит, ніж прямокутні. Дивного в цьому нічого немає, так як вони зручні в монтажі і мають мінімальний аеродинамічний опір для повітря.

Матеріалом для стикування фасонних елементів і труб застосовують ніпельні з'єднання і зовнішні муфти. Витоків «повітря» в даному випадку не відбувається, тому можна говорити про повну герметичність схеми.

1. Прямокутні повітропроводи стикуються між собою і з фасонними частинами:

• фланцями;
• шінорейка;
• монтажними куточками;
• засувками.

Їх установка дещо ускладнена, якщо порівнювати з круглими, і у них гірші аеродинамічні показники. Безсумнівна перевагою прямокутних повітропроводів - прекрасне поєднання з будь-якими інтер'єрами, особливо в кімнатах з низькими стелями.

Розрахунок воздуховодних труб

Нижче пропонується інструкція, яка допоможе розібратися в цій нелегкій справі:

1. Складіть загальну схему вентиляційної мережі з обліками площі приміщень і їх призначення. Розрахунок необхідного повітрообміну проводите в кубометрах на годину.
2. Другий етап - визначення швидкості руху повітряних мас в трубах:

• природна вентиляція - до 1 м / с;
• примусове провітрювання - 3-5 м / c.

Для розрахунку найзручніше користуватися спеціальними діаграмами, підготовлених фахівцями. З їх допомогою визначається розрахунок діаметра внутрішнього перетину повітроводів, грунтуючись на отримані результати.

Наприклад, для штучної вентиляції при обсязі повітрообміну 300 м³/ Ч і швидкістю руху повітряного потоку 3 м / с оптимальним вважається діаметр воздуховода вентиляції рівним 150 мм, якщо прямокутний - 100 мм на 200 мм.

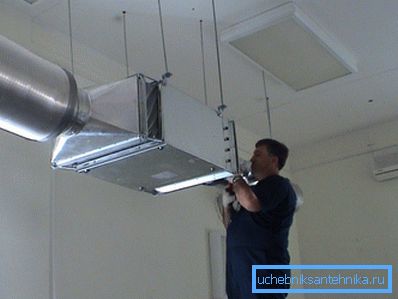

монтаж повітроводів

Важливим при установці воздухопроводящих труб є рішення - чи потрібно їх теплоизолировать чи ні. Таке додаткове утеплення повітропроводів вентиляції дозволить не допустити утворення конденсату, дозволивши вентиляції працювати довго і безперебійно.

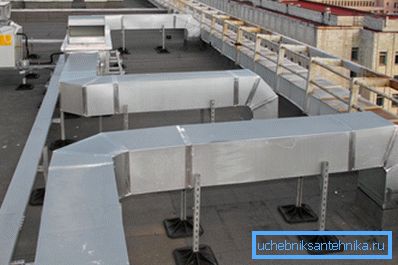

Порада: теплоізоляція вентиляційних труб необхідна при їх встановленні ззовні будинку або в приміщенні, в якому немає опалення.

Друге важливе рішення - шумоізоляція повітроводів вентиляції, які розташовані в робочих і житлових приміщеннях, зокрема, спальні або дитячій кімнаті.

Скористайтеся наступними правилами, які допоможуть знизити децибели системи:

• добре допоможуть вирішити проблему труби великого діаметра або з товстими стінками;
• обробка труб спеціальними матеріалами, що забезпечують мінімізацію шуму під час роботи вентиляційної системи, також дозволяє домогтися тиші в кімнатах;
• використовуйте виброизоляцию для вентиляційної техніки, такий як, вентилятори і заслінки.

Ефективність системи в чималому ступені залежить від її регулярного чищення. Найчастіше для цього не потрібно демонтувати її всю або її компоненти.

Порада: чистку проводите механічним або хімічним методом. Перший передбачає застосування вакуумних насосів і гідромеханічних пристроїв, другий - використання спеціальних аерозолів.

висновок

Після прийняття рішення про встановлення системи провітрювання в будинку або квартирі, потрібно відповідально і уважно підійти до розрахунку, підбору і монтажу повітряних каналів, так як від них буде залежати їх експлуатація в майбутньому.

Чи стануть повітроводи для вентиляції непомітними і безпроблемними, або ж вам доведеться вирішувати додатково чимало завдань, які були порушені під час робіт.

Відео в цій статті допоможе знайти вам додаткову інформацію з цієї тематики.
