Принцип роботи вентиляції: основні моменти, про які слід

Щоб повітря всередині будівлі був якісним, він повинен бути чистим і мати нормальною вологістю. Тому як атмосфера в наших будинках в тій чи іншій мірі забруднюється, її слід постійно оновлювати, замінюючи припливної - свіжою.

Існує два основних принципи, по якому циркулює повітря всередині будівель - природний і примусовий.

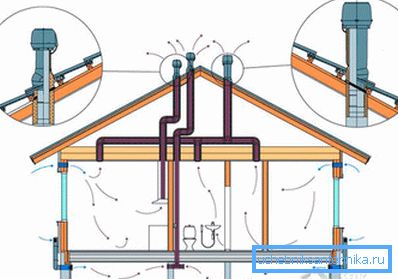

Як працює природна вентиляція

1. Принцип роботи природної вентиляції укладений в природному повітрообміні, який створюється внаслідок різниці тиску зовні і всередині приміщень.
2. Коли вулична температура нижче її значення в будівлі, нагріте повітря видавлюється назовні крізь вентиляційні канали. На зміну йому через кватирки або припливні клапани йдуть потоки свіжого повітря. У кімнатах він зігрівається і знову тече назовні.
3. З приходом літа температура вуличного повітря стає вище внутрішнього, тому ефективність природної вентиляції падає.
4. У підсумку мешканцям доводиться створювати протяги, провітрюючи кімнати - відкриваючи вікна і двері.

облаштування системи

Щоб принцип природної вентиляції в будівлі дотримувався, їй слід створити певні умови.

1. При проектуванні системи передбачте витяжні повітроводи. Обов'язково їх треба обладнати в тих кімнатах, в яких накопичується забруднене, гарячий, перезволожений повітря (туалет, ванна, пральня, баня, кухня).
2. Ці повітроводи повинні вводитися в загальні вентиляційні шахти, за якими витяжної потік перетікає на вулицю.

Зверніть увагу! Щоб вентканали змогли повітря відводити назовні, слід забезпечити надходження свіжих потоків. У будівлю він може текти різними шляхами: через прочинені двері, вікна, кватирки, провітрювачі і припливні вентиляційні клапани. Інструкція попереджає, що вуличний потік повинен надходити в усі кімнати будинку.

1. Якщо в приміщенні неможливо облаштувати вентиляційний канал, то в його двері знизу треба зробити щілину в 1.5 / 2 см.

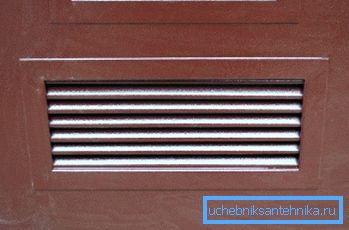

2. В низу дверей тих кімнат, де є повітроводи, бажано виконати кілька декоративних отворів або встановити невелику решітку.

Як поліпшити циркуляцію повітря

Нові будівлі зараз зводяться за принципом енергозбереження, тобто вони герметичні. Те ж саме відбувається, якщо оснастити стару споруду вікнами, що мають склопакети.

З одного боку тепловтрати різко зменшуються, з іншого - мешканці будинку починають відчувати кисневе голодування.

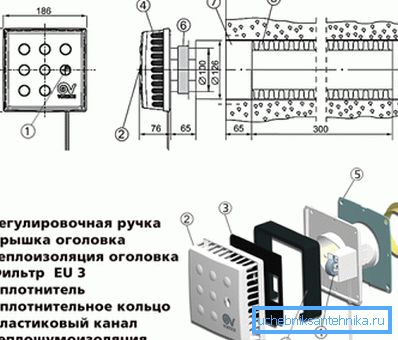

1. Щоб припинити таке явище, в вікна або зовнішні стіни слід вмонтувати припливні клапани.
2. Якщо ви замовляєте нові вікна, пристосування замовте відразу з ними. Ціна блоків трохи зросте, зате вам не доведеться возитися з установкою клапанів окремо.
3. Ставити пристосування необхідно приблизно на висоті 2 м. Потрібно це для того, щоб прохолодний припливне повітря встигав прогріватися, перед тим, як дійде до житлового висотного рівня.

Однак установка припливних клапанів теж допомагає не завжди.

Відбувається це в силу нижченаведених причин.

1. Недостатня тяга в літній період, коли зовнішнє повітря тепліше, ніж внутрішній.
2. Різке підвищення обсягу забрудненої або відпрацьованої атмосфери в результаті одноразової здійснення гігієнічних процедур, приготування їжі, генерального прибирання тощо.
3. Недостатній перетин витяжних труб повітропроводів, внаслідок помилкового проектування.

У цих випадках, щоб поліпшити циркуляцію повітря в приміщеннях, природну вентиляцію слід замінити примусовою.

Припливно-витяжні системи

Принцип роботи припливно-витяжної вентиляції - це об'єднання природною (припливної) вентиляції і примусового (витяжного) аналога. Така схема досить проста, однак ефективна. Механічна система цілком продуктивно відводить з приміщень відпрацьоване повітря і насичує їх свіжим вуличним.

Зверніть увагу! Слід зазначити, що припливно-витяжні конструкції досить дорогі і непрості при експлуатації. Однак вигоди їх використання переважують цю обставину.

Переваги примусового вентилювання

1. Достатній приплив чистого повітря в кімнати, внаслідок чого досягається комфортність життєдіяльності людей.
2. Вся конструкція монтується з безпечних і чистих екологічно матеріалів. В процесі роботи вентиляція атмосферу не забруднює.
3. Принцип роботи припливної вентиляції дозволяє економити теплову енергію в будинку і додатково очищати вуличне повітря.

Виходячи з призначення і площі вентильованих приміщень, система може мати як просте, так і складний пристрій. Основні труднощі при установці конструкції - точне підведення вентиляційних каналів з повітряних розподільників в кімнати.

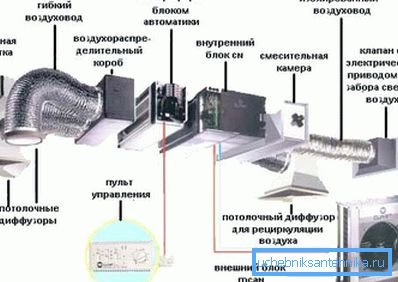

Крім стандартних витяжних пристроїв (вентиляторів), електрична принципова схема припливної вентиляції може включати в себе:

• калорифер для нагріву повітря в холодний період року;
• датчики електронного типу, для регулювання режиму температур в кімнатах;
• контролери і регулятори процентного вмісту СО2 в повітрі і т.д.

Крім цього, система може оснащуватися:

• вугільними фільтрами для очищення вуличного повітря;
• охолоджувачем;
• рекуператором;
• звукопоглотітелямі тощо.

Вентилювання з рекуперацією

Великий недолік, який має принципова схема вентиляції комбінованого типу - це суттєве зменшення ККД.

Зверніть увагу! Щоб його підвищити на 10/15% була розроблений принцип припливно-витяжної циркуляції повітря з утилізацією його тепла. Її основним елементом є пристосування, яке називається рекуператором. Його основне завдання - енергозбереження та зменшення тепловтрат будівлі.

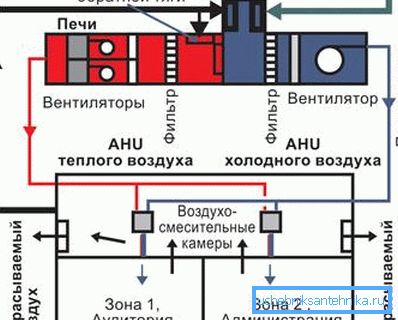

Принцип роботи пристрою простий: відпрацьоване повітря прямує з кімнат в теплообмінник. Там він віддає своє тепло зустрічному потоку прохолодного вуличного повітря. При цьому зустрічні потоки внутрішнього і зовнішнього повітря не перемішуються один з одним, а лише беруть участь в тепловому обміні.

Вентиляція з рекуперацією може встановлюватися не тільки в офісних, житлових будинках, але і в виробничих, гаражних приміщеннях з великим вмістом в атмосфері шкідливих речовин.

Що таке схема системи вентилювання

Без створення повноцінного проекту припливно-витяжної вентиляції обійтися не можна. Він дає можливість створити правильну і економічну систем циркуляції повітря.

Проектна документація повинна містити в собі схеми вентиляції, тобто креслення, що описують конструкцію системи, включаючи вказівку на застосовувані повітроводи та обладнання мережі. Як правило, плани створюються в аксонометрии.

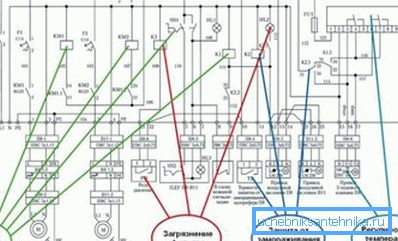

Принципова електрична схема аварійної вентиляції або звичайною включає в себе повний опис електричний пристроїв, що використовуються в системі і креслення їх приєднання до електроживлення.

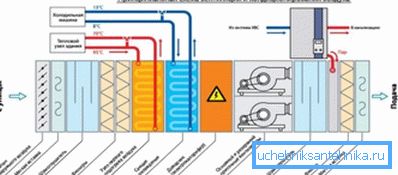

В узагальненому розумінні поняття «принципова схема вентилювання» має на увазі тип використовуваної системи. Наприклад, вона може бути комбінацією припливної механічної та витяжної природної мереж або навпаки.

Даний приклад яскраво показує, що при проектуванні часто виявляється так, що виникає необхідність з'єднати своїми руками дві протилежних за призначенням вентиляційних системи.

висновок

Перед тим як ви зберетеся облаштовувати в своїх оселях систему вентиляції, вам необхідно буде вибрати принцип її роботи і електричну схему мережі. У простих випадках зробити це можна самостійно. Якщо ж структура вентилювання буде складною, то найкраще звернутися до фахівців.

Відео в цій статті дасть вам можливість ознайомитися з додатковою інформацією.
