Припливна вентиляція своїми руками: особливості будови і

Якісний повітрообмін є обов'язковою умовою комфортного перебування в приміщенні, тому вентиляційна система виконується ще на стадії будівництва будинку. Але як бути, якщо вона працює неефективно, наприклад, в процесі її проектування були допущені помилки або повітроводи вийшли з ладу?

Загальні відомості

Принцип роботи вентиляції припливного типу досить простий - приплив повітря в приміщення здійснюється примусово за допомогою вентилятора. Витяжка в цьому випадку здійснюється природним способом за рахунок підвищення тиску в приміщенні.

Однак, незважаючи на таку простоту, пристрій припливної вентиляції може бути досить складним, особливо якщо вона планується як основна. В цьому випадку система повинна забезпечувати ефективний повітрообмін, який стосується усі повітряні маси в приміщеннях будинку або квартири.

Зате, якщо системи виконана правильно, вона має ряд переваг:

• Забезпечує постійний приплив свіжого повітря в приміщення.
• Всі елементи конструкції виконані з екологічно чистих матеріалів.
• Примусово подається в приміщення повітря проходить фільтрацію.

Складність монтажу і вартість обладнання залежить від об'єму приміщення, яке необхідно провітрити.

Справа в тому, що свіже повітря може подаватися двома способами:

• За допомогою точок входу вуличного повітря, розташованих в кожній кімнаті окремо.
• За допомогою повітропроводів, об'єднаних в єдину конструкцію.

Якщо необхідно збільшити повітрообмін в одній кімнаті або поліпшити ефективність існуючої вентиляції, то можна використовувати точкову схему. Таку вентиляцію нескладно зробити самостійно.

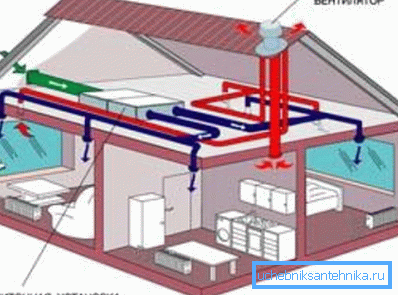

Якщо ж система припливного типу планується як основна, наприклад, при будівництві будинку, то виконати її набагато складніше. Причому, основна складність, з якою може зіткнутися домашній майстер - це розрахунок припливної вентиляції приміщення і розробка схеми розводки воздуховодов. Тому дану роботу краще довірити фахівцям.

Порада! Найбільш ефективною системою є припливно-витяжна вентиляція, коли примусово здійснюється не тільки приплив повітря, але і витяжка. В такому випадку вхідне повітря може підігріватися за допомогою рекуператора, що забезпечить економію коштів на обігрів приміщення.

Влаштування вентиляції припливного типу

елементи системи

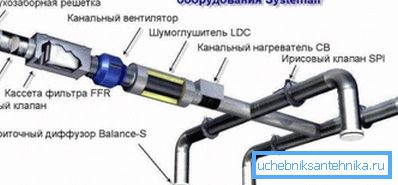

Якщо ви все ж вирішили виконати проектування припливної вентиляції самостійно, попередньо слід розібратися, з яких елементів вона складається. Отже, система, здатна забезпечити повітрообмін у всіх приміщеннях будинку або квартири, зазвичай складається з наступних вузлів:

припливні камери

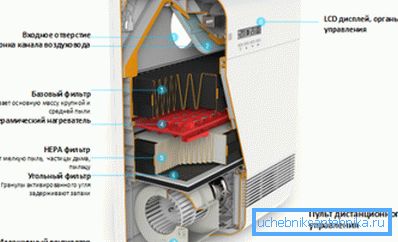

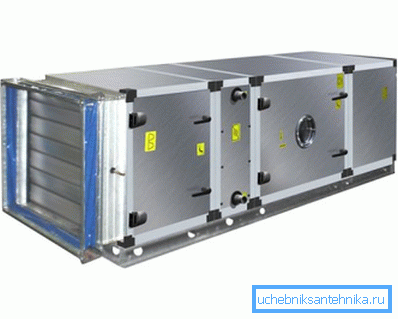

Вентиляційну систему не обов'язково збирати з окремих елементів, так як можна скористатися спеціальною припливної камерою.

Ці пристрої являють собою об'єднані в одному корпусі основні елементи мережі:

• вентилятор;
• калорифер;
• Повітряний фільтр;
• Вузол автоматики.

Такий блок треба лише підключити за допомогою повітропроводів до входу і виходу вентиляційного припливного каналу. Таким способом найпростіше забезпечити надходження повітря із заданими параметрами в приміщення.

Серед основних переваг такої конструкції можна виділити наступні моменти:

• Пристрій має компактні розміри.
• Монтаж припливної вентиляції не відніме багато часу і сил.
• Безліч режимів роботи системи, в тому числі присутня підігрів повітря.
• Контроль над основними параметрами здійснюється за допомогою датчиків.

До недоліків такого пристрою відноситься лише досить висока ціна.

Особливості проектування та розрахунку системи

Як вже було сказано вище, сама по собі установка припливної вентиляції не являє собою нічого складного, проте, особливу увагу необхідно приділити розрахунку і проектування системи. Причому, проект може виконуватися як для тільки новобудови, так і вже побудованого.

У будь-якому випадку схема розробляється в залежності від наступних технічних особливостей будови:

• Загальною його площі;
• Призначення кожного приміщення;
• Розрахункових параметрів необхідного повітрообміну тощо.

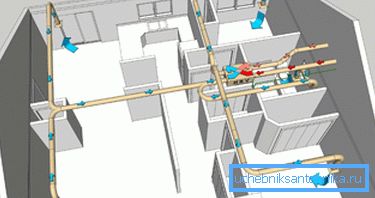

Зверніть увагу! При проектуванні нового будинку, схему припливної вентиляції необхідно включити в загальний проект комунікацій будівлі з позначенням місць розташування вентиляційного обладнання та повітропроводів.

Розрахунок вентиляції зводиться до визначення основних параметрів системи в цілому, а також необхідних характеристик окремих її елементів, які відповідають за працездатність системи.

До таких параметрів належать:

• Загальна продуктивність системи;
• Потужність вентилятора;
• Допустимий рівень шуму в мережі і швидкість повітряних потоків;
• Перетин повітропроводів і матеріал, з якого вони виготовлені;
• Потужність і тип калорифера.

Всі розрахунки вентиляції необхідно виконувати згідно зі СНиП 2.04.05-91.

Монтаж вентиляції припливного типу

Найчастіше необхідність в самостійному монтажі системи виникає в квартирах і будинках, коли загальної вентиляції недостатньо для ефективного повітрообміну. Як правило, таке відбувається після установки пластикових вікон.

Недолік повітрообміну можна виявити за такими ознаками:

• Відбувається регулярне запотівання вікон;
• У приміщеннях зберігаються неприємні запахи;
• На стінах з'являється цвіль і ін.

Звичайно, всі ці ознаки можуть з'явитися, якщо вийшла з ладу загальна вентиляційна система. Тому, спочатку потрібно перевірити, чи є тяга в повітроводах. Якщо ж тяга присутня, вирішити проблему можна за допомогою монтажу додаткового обладнання.

Монтаж припливного вентилятора

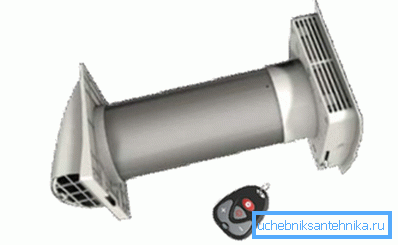

Найбільш простий спосіб облаштування припливної вентиляції, як уже було сказано вище - установка точок входу вуличного повітря в приміщенні. Найчастіше для цих цілей використовують спеціальні вентилятори, які встановлюються в стіну.

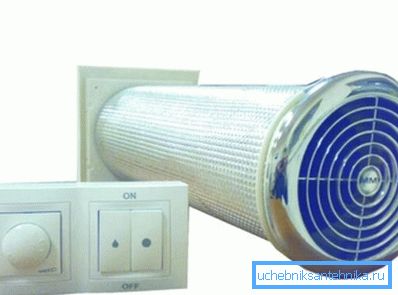

Такий варіант відмінно підходить, якщо необхідно поліпшити повітрообмін, наприклад, на кухні або іншій кімнаті. Такий вентилятор може бути як простим, тобто включающимся і вимикаються вручну, так і автоматичним, обладнаним датчиками контролю вологості повітря, температури та ін.

Інструкція по монтажу пристрою виглядає наступним чином:

• В першу чергу треба визначитися з місцем розташування пристрою. Як правило, вентилятор встановлюють в проміжку між батареями.
• Потім в стіні буриться отвір необхідного діаметра.
• Далі в отвір вставляється труба пристрою. Її довжина повинна відповідати товщині несучої стіни.
• Простір між трубою і стіною необхідно запінити.
• Після цього зовні встановлюється захисна решітка, яка є в комплекті до пристрою.
• Завершальним етапом є монтаж внутрішньої частини. Роботу необхідно виконувати строго по інструкції від виробника.

Така система може значно поліпшити повітрообмін в окремому приміщенні, проте, якщо потрібно збільшити приплив повітря і в інші кімнати, то одного вентилятора буде мало.

Монтаж припливної вентиляційної установки

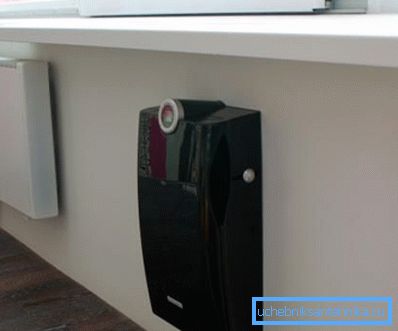

Для забезпечення припливу повітря в кілька приміщень відмінним рішенням є спеціальна вентиляційна установка. Принцип її роботи аналогічний вищерозглянутого пристрою, однак, потужність значно вище.

Крім того, установка має деякими іншими перевагами:

• Забезпечує якісну очистку повітря.
• Підтримує певну температуру в приміщенні за рахунок підігріву повітряних потоків.
• Управління режимами здійснюється пультом дистанційного керування.

Монтується така система припливної вентиляції своїми руками за тим же принципом, що і припливний вентилятор - в стіну встановлюється труба-воздухопроток, до якої приєднується сама установка. Як правило, апарат фіксується до стіни.

Що стосується більш складних систем, то їх установку краще довірити фахівцям, так незначні помилки можуть привести до неефективності системи і марною витраті коштів.

висновок

Припливна вентиляція є відмінним способом збільшити ефективність існуючої системи повітрообміну. Причому, реалізувати найбільш прості, але в той же час досить ефективні схеми абсолютно не складно без допомоги фахівців.

З відео в цій статті можна зачерпнути деяку додаткову інформацію з даної теми.
