Припливна вентиляція: варіанти виконання

24-08-2018
Вентиляція

Для чого організовується не тільки витяжка, але і приплив повітря? Який може бути припливна вентиляція в приватному будинку або квартирі? Які додаткові функції вона здатна виконувати?

У нашому матеріалі ми постараємося дати відповіді на ці та деякі інші питання.

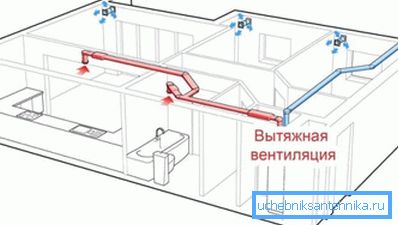

Робота вентиляції має на увазі і витяжку, і приплив повітря.

Навіщо це потрібно

Як працює вентиляція в типовому багатоквартирному будинку? Повітря приводиться в рух різницею в щільності між теплими і холодними повітряними масами. Тепле повітря витісняється у верхню частину приміщення і звідти - в прийомну грати воздуховода; вентканал видаляє його за межі будинку.

Очевидно, що місце видаленого з квартири повітря повинен зайняти свіжий.

Звідки він надходить?

  • З вікон і кватирок в добре провітрюваному приміщенні. Провітрювати будинок або квартиру рекомендується не рідше двох разів на добу.
  • Весь інший час приплив повітря здійснюється тільки за рахунок негерметичності дверей і вікон - через щілини між дверним полотном, рамами і коробками прорізів.

Зауважте: потік повітря зі сходів в багатоквартирному будинку рідко несе з собою приємні запахи. Вхідні двері намагаються робити по можливості герметичними; крупнощелевие дерев'яні віконні рами теж стрімко витісняються металопластику.

Природна вентиляція в цілому незручна тим, що занадто сильно залежить від зовнішніх факторів. Сильний вітер на вулиці різко збільшує повітрообмін; влітку ж, коли дельта температур між вулицею і приміщенням мінімальна, він прагне до нуля.

Установка різноманітних витяжних вентиляторів - напівзахід. Якщо є витрата повітря, але немає припливу - очевидно, через якийсь час вентилятори стануть працювати вхолосту. Крім того, витяжною вентиляцією в міській квартирі зазвичай забезпечуються лише кухня та санвузол; склад атмосфери в житлових кімнатах залишає бажати кращого.

Зокрема, надлишок вологи викликає поява конденсату на вікнах і грибка.

Припливна система вентиляції повністю вирішує всі описані проблеми. Вона подає повітря туди, де він потрібен, і в необхідній кількості.

прості рішення

Як найпростіших і найбільш доступних рішень використовуються два пристосування:

  1. Віконний клапан монтується у верхній частині віконного отвору і забезпечує постійний дозований приплив повітря.

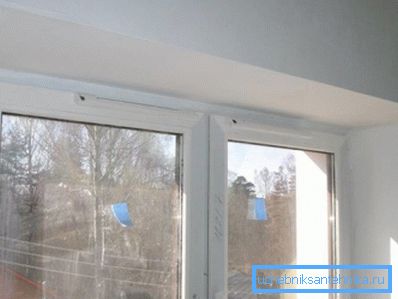

Вікно з встановленим припливним клапаном.
  1. Альтернатива - установка припливного вентилятора, який нагнітає свіже повітря через отвір в зовнішній стіні.

У теорії вони забезпечують постійне оновлення атмосфери по всьому об'єму житлового приміщення. На практиці все дещо сумніше.

Згадаймо: для більшої частини території Росії характерні суворі зими.

Приплив повітря з температурою -20 - -40 градусів породжує ряд досить неприємних проблем:

  • Протяги в цілому не так щоб корисні для здоров'я. Ситуація ускладнюється наявністю дітей, яким крижаної повітря, який вчувається по підлозі, категорично протипоказаний.
  • Різкий перепад температури згубний для шпалер. Швидке охолодження стіни призводить до того, що вони відклеюються цілими пластами.
  • Періодичні цикли охолодження і нагрівання не йдуть на користь меблів і паркету. Через нетривалий час вони починають розсихатися, деформуватися.
Перепади температури і вологості не підуть на користь вашому підлозі.

Очевидно, цей варіант - не з кращих.

припливна установка

Так називається компактний моноблок, який відповідає за підготовку припливного повітря. Його основні функції - корекція температури потоку (нагрів або, рідше, його охолодження) і, при необхідності, фільтрація. Втім, як ми побачимо пізніше, цим функціональність пристроїв не вичерпується.

Якими бувають припливні установки (ПУ)?

індивідуальні

Типова індивідуальна вентиляційна припливна установка має продуктивність до 100 м3 / год і забезпечує свіжим повітрям одну кімнату. Компактність дозволяє встановити програмне забезпечення на балконі, під вікном на зовнішній поверхні стіни і навіть всередині приміщення.

Монтаж може бути здійснений своїми руками, займає не більше пари годин і не вимагає дорогих інструментів: по суті, необхідно лише зробити отвір в зовнішній стіні під повітропровід.

Давайте як зразок досліджуємо компактну ПУ iFresh від компанії Lufberg.

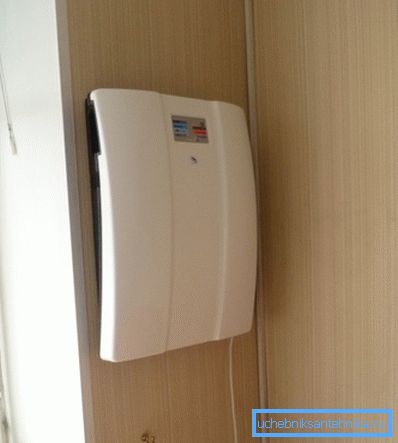

На фото - зовнішній вигляд пристрою.
параметр значення
продуктивність Три режими: ніч 40 м3 / год, день 80 м3 / год, актив 120 м3 / год
потужність вентилятора 22/26/40 Вт в залежності від обраного режиму
нагрівання Низькотемпературний керамічний нагрівач з двоступінчастим регулятором, потужність - 370/800 Вт
Рівень шуму 21/27/39 дБ в залежності від обраного режиму
фільтрація Механічний протипиловий фільтр класу F7, фільтр з активованим вугіллям для видалення запахів
Додаткові функції Режим нагрівача, пульт дистанційного керування
маса 7,5 кг
Ціна 24900 рублів

Варто звернути увагу на те, що найменш продуктивний режим припливної вентиляції робить агрегат практично безшумним. Шум в 21 дБ відповідає гучності шепоту на відстані кількох метрів.

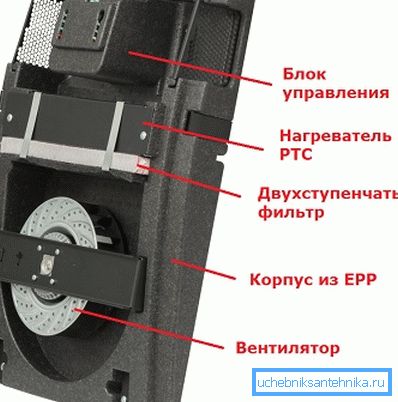

Основні вузли iFresh.

Корисно: функцію індивідуального ПУ може виконувати кондиціонер з припливною вентиляцією, оснащений воздуховодом між внутрішнім і зовнішнім блоками. Однак ці пристрої зберігають працездатність при температурі не нижче -15 - 25С.

канальні

Ці пристрої призначені для подачі підготовленого повітря в воздуховод і подальшого розподілу по декількох приміщеннях. Продуктивність ПУ для котеджів може досягати 2000 - 3000 м3 / год; продуктивність промислових агрегатів - сотень тисяч кубометрів. Вартість молодших моделей починається від 70000 рублів.

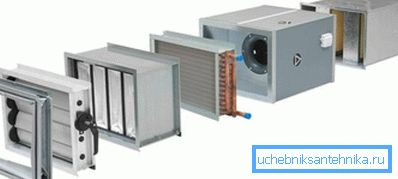

Канальна припливна установка з фільтром і теплообмінником.

Очевидно, що покупець зіткнеться з парою проблем:

  1. Установка має досить солідні габарити і вага від 40-50 кілограмів. Приховати її в квартирі не так вже й легко.
  2. Крім того, вона за визначенням вимагає розведення повітропроводів по всіх приміщеннях.

Незважаючи на ці особливості, канальні ПУ вельми популярні у власників заміських будинків в холодних регіонах.

На які параметри варто звернути увагу при виборі пристрою?

Продуктивність і статичний тиск

Мінімум статичного тиску приладу для великої квартири або котеджу середніх розмірів становить 400-500 Па. Зауважте: істотна його частина буде витрачатися на подолання аеродинамічного опору повітропроводів; при їх значної протяжності краще мати запас.

Продуктивність підбирається відповідно до норм повітрообміну, викладеним в СНиП 41-01-2003. Для однієї людини, яка постійно знаходиться в житловому приміщенні, в документі вказана норма в 3 м3 / год на квадратний метр площі.

СНиП, втім, пропонує і альтернативну методику розрахунку.

Однак для об'ємних приміщень, в яких мешкає невелика кількість людей, це значення явно надлишково і призведе до надмірних витрат на опалення і кондиціонування.

При виборі ПУ можна сміливо орієнтуватися на наступну таблицю:

Площа приміщення, м2 Продуктивність припливної вентиляції, м3 / год
30 200
50 300
80 400
130 500

Рівень шуму

Інструкція по підбору цього параметра досить очевидна: чим менше шум - тим краще.

Щоб зорієнтувати читача, наведемо рівень шуму для різних джерел.

Однак тут є пара тонкощів.

  • При установці агрегату зовні приміщення і його комплектації шумопоглиначів різниці між високим і низьким рівнем шуму ви не відчуєте.
  • Частина виробників вказує для своїх виробів акустичну потужність (LwA), частина - рівень звукового тиску (LpA). Ці параметри для одного пристрою помітно відрізняються. Якщо вже порівнювати - то одну і ту ж характеристику.

фільтрація

Фільтр для припливної вентиляції може здійснювати грубу очистку (клас фільтра G4) або тонку (F7). У першому випадку він затримає лише стерпний вітром пісок і тополиний пух; у другому ж ви зможете надовго забути про протирання пилу в приміщенні.

Однак: зі зрозумілих причин фільтр потребуватиме куди більш частою чищення і заміну.

Додатковий вугільний фільтр корисний в тому випадку, якщо ви живете недалеко від металургійного заводу або свиноферми. Він зводить нанівець домішки запахів.

охолодження

Фреоновий охолоджувач для припливної вентиляції (або, простіше кажучи, канальний кондиціонер) дозволяє перетворити її в повноцінну кліматичну систему.

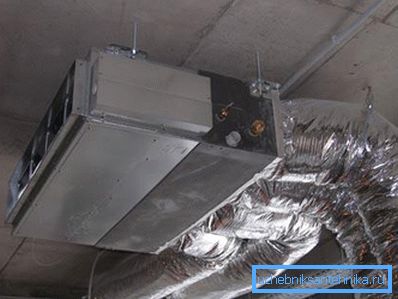

Канальний кондиціонер в системі вентиляції.

Наскільки така схема виграшна на тлі декількох кондиціонерів, рознесених по кімнатах?

  • Канальний кондиціонер легко приховати разом з системою повітропроводів. Роздільні спліт-системи залишаться на увазі. Крім того, в цьому випадку знадобиться лише один зовнішній блок; кілька спліт-систем ж рівномірно прикрасять теплообмінниками ваш фасад.
  • Клімат-контроль може здійснюватися з єдиного пульта, що дуже зручно у великому будинку.

Однак варто привести і пару контрдоводів.

  • Окремі пристрої здатні забезпечити більш гнучкий температурний режим. Контролер припливної вентиляції здатний лише обмежити приплив холодного повітря при досягненні порогового значення, заданого для певного приміщення. У той же час для різних спліт-систем можна окремо поставити режими нагріву, осушення і охолодження.
  • У спліт-системи завдяки меншій довжині магістралей марно розсіюється менше тепла. Як наслідок - вони в середньому трохи більш економічні.

рекуперація

Наявність теплообмінника, що зігріває або охолоджує припливне повітря за рахунок витяжної каналу - безсумнівний плюс. Рекуператор дозволяє зменшити витрати на опалення на 15-20%. Ефективність передачі тепла в кращих моделях досягає 85%.

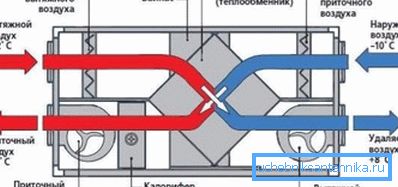

Схема роботи рекуператора.

висновок

Сподіваємося, що запропонований увазі читача матеріал допоможе йому у виборі оптимального для його цілей пристрої.

Додаткову інформацію про те, що таке припливна вентиляція і як вона працює, можна знайти в відео в цій статті. Успіхів!
