Природна вентиляція котеджу: базова інформація по темі

Крім основних комунікацій в житлових приміщеннях повинна бути передбачена система повітрообміну, що дозволяє поліпшити мікроклімат. Особливого підходу вимагає вентиляція котеджу, адже будови такого типу найчастіше зводяться із застосуванням кам'яних матеріалів, які погано пропускають повітря. Найекономічнішим варіантом є циркуляція потоків природним шляхом.

Основні переваги системи

Коли обмін повітряних мас відбувається за рахунок різниці тисків, у індивідуальних забудовників з'являється можливість зберегти фінансові ресурси. Хоча подібні системи дещо поступаються в ефективності своїми механічними аналогам, в звичайних умовах вони можуть спокійно застосовуватися.

Розглянувши їх гідності, можна зрозуміти всю вигоду:

• Відсутність експлуатаційних витрат дозволяє економити на видовженому відрізку часу.
• Невисока ціна основних елементів надає можливість влаштовувати дешеві системи.
• У зв'язку з відсутністю складного обладнання ризик аварії практично зводиться до нуля.
• Достатня ефективність при роботі в звичайних умовах, коли немає необхідності в занадто активною зміні повітря.

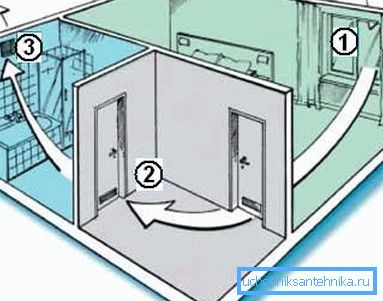

Довідка! Пунктами СНиП 2.08.01-89 передбачається сама найпростіша схема: повітряний потік надходить в приміщення через кватирки, клапани, вікна і видаляється через витяжки, розташовані в санітарних вузлах і кухнях.

Початкові обчислення на прикладі

Перш ніж складати проект вентиляції котеджу, необхідно зробити попередні розрахунки. З їх допомогою можна визначити потрібну кількість припливу повітря і його виведення з житла. Як приклад візьмемо житлову будову, площа кімнат якого представлена ​​в таблиці. Висота стель становить 3 м.

1. Визначається обсяг необхідного повітря безпосередньо для житлових приміщень. У розрахунок не береться кухня і санітарні вузли. Таким чином, виходить: (20 + 24 + 30 + 16 + 18) x3 = 324 куб. м / год
2. Обчислюється кількість повітря з урахуванням людей, які проживають в будинку. На одну людину витрачається в середньому 30 куб. м / год. У нашому випадку 5 членів сім'ї. У зв'язку з цим виходить: 305 = 150 куб. м / год.
3. Розраховує витяжка на три приміщення. Так як результат другого пункту менше, то беремо за основу перший з них. Процентне співвідношення буде виглядати так: кухня - 60, ванна - 25, туалет - 15. Остаточні дані представлені в таблиці.

Примітка! Вентиляція в котельні котеджу розраховується окремо, так як вона буде залежати від типу обладнання та його характеристик. Фахівці рекомендують інсталювати дублюючий повітрообмін.

Трохи про проектування

Перш ніж буде проведена установка основних елементів, повинні бути продумані всі найдрібніші деталі. Проектування вентиляції котеджу починається з постановки базових завдань і розробки загальної схеми. Наступні ескізи допоможуть уточнити розташування окремих вузлів, а також маршрутизацію шляхів.

Пристрій припливу повітря

Щоб забезпечити якісну циркуляцію потоків, на вікна або стіни встановлюються спеціальні клапани. З їх допомогою повітряні маси надходять з вулиці безпосередньо в житло. Далі за допомогою вентиляційних решіток вони просуваються в інші приміщення.

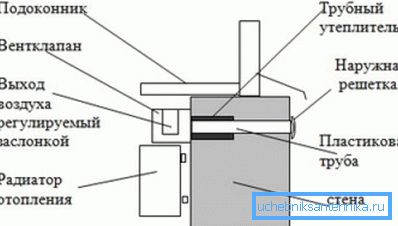

Процес установки клапана

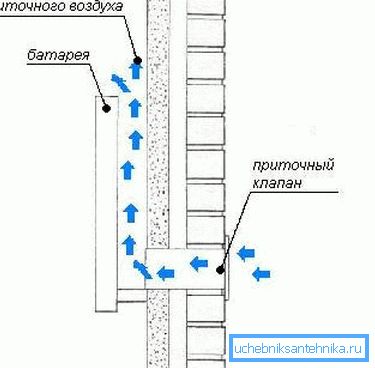

Настінні і віконні припливні вироби не потребують підключення до електромережі. Після інсталяції вони не пропускають у внутрішнє частина шуми і різні забруднення. Для кращого збереження тепла в приміщенні рекомендується монтувати елемент за радіатором опалення, щоб вступник повітря встигав прогріватися.

Роботи по установці припливного клапана досить прості, тому їх цілком реально здійснити самостійно. Отвір проробляється з використанням побутового перфоратора і бура. Після впровадження пристрою у внутрішню частину слід провести операції по ізоляції.

Інсталяція переточні решіток

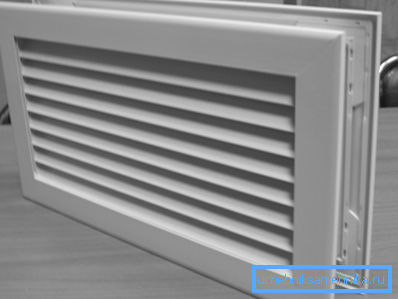

Щоб повітря міг безперешкодно циркулювати між кімнатами, в бічні площини вставляються спеціальні решітки, які мають хорошу звукову ізоляцію. Вони можуть вбудовуватися в двері або стіни. Встановлювати їх слід в нижній частині, тоді можна домогтися гарного повітрообміну.

У двері або стіні вирізується отвір, відповідне розмірам придбаної решітки. Її частини вставляються безпосередньо в підготовлений отвір з кожного боку. Кріплення здійснюється за допомогою шурупів.

Створення системи витяжки

Природна вентиляція є найбільш простим рішенням, однак вимагає ретельного дотримання правил, інакше функціонування системи буде малоефективним. Чим менше буде здійснено похибок в процесі монтажу, тим краще стане працювати повітрообміном мережу будови.

поширені помилки

• Неправильне розташування вентиляційних решіток призводить до значного зниження ефективності системи. Від стелі слід відступати не більше 10 см, щоб в процесі експлуатації повітря не застоювався.
• Вентиляційна труба дуже часто встановлюється на недостатню для якісного функціонування висоту. У цьому випадку відзначається невелика різниця тисків.
• Занадто багато звивин в відвідної каналі призводить до зниження тяги. Якщо зводиться вентиляційна система природного повітрообміну, то потрібно робити відвідну магістраль максимально прямий.

Розміщення трубопроводів

Коли проводиться вентиляція в котеджі своїми руками за заздалегідь підготовленим проектом, то найчастіше елементи ховаються в спеціальні канали, зробити які в готовому будові проблематично. Такий спосіб вважається найкращим з точки зору естетики. Однак в разі потреби труби можна провести без приховування.

фіксація елементів

Складові частини системи можуть бути закріплені різними способами. Остаточний варіант залежить від габаритів виробів і форми перетину. Нижче наводяться основні методи фіксації фрагментів мережі.

Звичайно ж, є й інші технології монтажу, але ці зарекомендували себе з кращого боку.

• Повітроводи з прямокутним і квадратним перетином, як правило, кріпляться з використанням траверсів і спеціальних шпильок, що обмежують можливість переміщення. Ціна їх невисока.

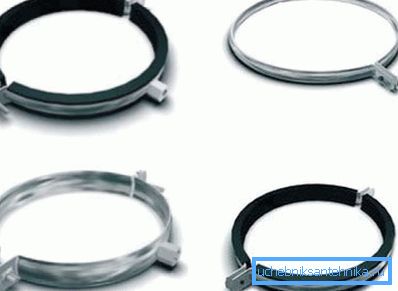

• Фіксація круглих трубопроводів частіше здійснюється із застосуванням шпильок і хомутів. Вони поєднуються за допомогою болтів. Даний варіант є досить надійним, тому дуже поширений.
• Іноді використовуються шпильці в парі з перфорованої стрічкою, однак такий метод має багато негативних моментів. По-перше, виникають шумові ефекти. По-друге, підвищується ризик порушення герметичності. По-третє, утворюється недостатня жорсткість.

Доповнення! Останній з наведених варіантів відрізняється дешевизною, тому більше застосовується для фіксації тимчасових коробів, не призначених для тривалого періоду експлуатації.

В якості висновку

Спеціально для індивідуальних забудовників була представлена ​​навчальна інструкція, що дозволяє отримати відомості про те, як може бути влаштована природна вентиляція котеджу. Таку систему можна створити з мінімальними витратами в максимально короткі терміни, особливо якщо є хоча б невеликий досвід в будівельній сфері. В якості додаткового посібника рекомендується використовувати відео в цій статті.
