Природна вентиляція в стіні з використанням припливних

Іноді потрібно створити в житло або заміському будинку нехитру систему повітрообміну, здатну функціонувати в звичайних умовах. Найбільш простий варіант полягає в тому, щоб здійснювалася вентиляція крізь стіну за допомогою спеціальних клапанів, які працюють в одному напрямку, і зовнішньої труби. Даний спосіб допускається застосовувати тільки для приміщень з нормальним режимом експлуатації.

Переваги і недоліки методу

Щоб зважитися на створення подібної системи повітрообміну, необхідно розглянути всі плюси і мінуси, тоді вибір буде зробити найпростіше. Однак робити висновки слід на підставі наявних умов, адже насправді це альтернативний варіант звичайної мережі в більш простому виконанні.

перерахування достоїнств

Найголовніша перевага організації такого обміну повітря - це відносно низька ціна. Всі необхідні елементи стоять досить дешево, завдяки чому можна уникнути великих витрат.

Інші позитивні якості вентиляції такого типу приводяться нижче:

• Основні елементи системи мають невеликі розміри, тому естетичні характеристики приміщень не порушуються.
• Під час монтажу відпадає необхідність знижувати герметичність покрівельного покриття, адже при установці труби вирізи в даху не робляться.
• Можливість виконати роботи по установці своїми руками є відмінним способом економії фінансових ресурсів.
• Завдяки відсутності складних елементів термін установки скорочується в значній мірі.

негативні моменти

• Залежність функціонування від погодних умов та інших факторів дещо знижує ефективність, але це вирішується установкою вентилятора.
• Необхідність здійснювати буріння в декількох місцях в якійсь мірі ускладнює проведення робіт.
• При здійсненні неякісного монтажу можуть виникнути проблеми з гідроізоляцією.

Примітка! Коли влаштовується вентиляція через стіну в приватному будинку за допомогою припливних вентиляційних клапанів і зовнішньої труби, набір інструментів буде залежати від того, який матеріал використовувався для зведення будівлі.

Продукція, що обчислення

Навіть така проста система вентиляції повинна бути ретельно розрахована, адже для забезпечення приміщень свіжим повітрям необхідно дізнатися кількість використовуваних елементів для припливу робочої середовища і пропускну здатність витяжки.

Далі розглядається, як здійснювати попередні обчислення по площі на прикладі житлового будови 69 м з висотою стель 250 см.

1. Насамперед потрібно визначити приблизний обсяг усього житла. Для цього необхідно перемножити довжину, ширину і висоту. У результаті повинно вийти: 6x9x2,5 = 135 куб. м.
2. На підставі отриманих даних можна розрахувати кількість припливних клапанів. Наприклад, якщо пропускна здатність елементів дорівнює 40 куб. м / год, то виходить: 135/40 = 3,375? 4 штуки.

Відповідь! Для якісного оновлення повітря в представленому об'єкті знадобиться встановити всього 4 клапана. На підставі вищенаведених розрахунків визначається і діаметр витяжної труби.

припливні пристрої

У зв'язку з появою сучасних матеріалів будови стали виходити більш герметичними, що призвело до виникнення іншої проблеми, пов'язаної зі зниженням надходження повітря всередину.

Якщо раніше в будинку і квартири могли провітрюватися без додаткового припливу, то тепер ситуація змінилася. В оселі особливо важко дихати, якщо в якості основного матеріалу використовується пластик.

Про функціональні можливості

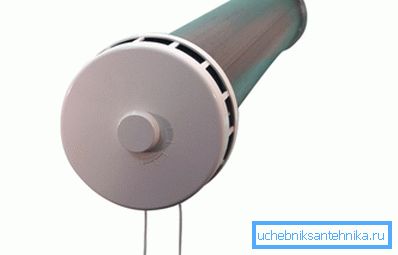

Готові вироби для впуску повітря з вулиці здатні повністю перешкоджати проникненню пилу, комах і всіляких звуків. Після інсталяції в приміщеннях не виникає протягів. Припливні пристрої нагадує за принципом дії повітряний редуктор, що уповільнює швидкість потоків.

Управляти припливним клапаном гранично просто, так як він оснащений зручною ручкою і для перекриття каналу. Його видима частина прекрасно вписується в інтер'єр кімнати. Перебуваючи із зовнішнього боку, вона не псує вражень про фасаді будівлі. В процесі експлуатації не доведеться витрачати фінансові ресурси.

Детальніше про пристрій виробів

Елемент з пропускною спроможністю повітря являє собою невелику трубку з пластика, діаметр якої може коливатися в значних межах. Всередині розташовується ізоляція, що перешкоджає проникненню звуків.

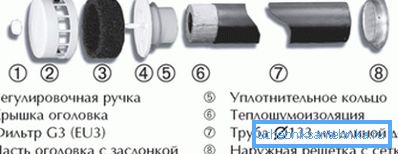

Нижче пропонується ознайомитися з будовою продукції подібного типу.

• Пластиковий канал є базовим компонентом, так як саме по ним повітря потрапляє в приміщення.
• Регулювальна ручка знаходиться з внутрішньої сторони. З її допомогою можна перекрити канал.
• Фільтруючий елемент дозволяє здійснювати очищення вхідних потоків від частинок пилу.
• Внутрішній фрагмент оголовка, оснащений вентиляційної заслінкою, є основним обмежувачем.
• Кільце ущільнювача призначається для поліпшення герметизації між елементами вироби.
• Ізоляційний матеріал надає можливість захистити внутрішній простір від звукових і інших ефектів.
• Зовнішня решітка допомагає захистити конструкцію від потрапляння атмосферних опадів.
• Москітна сітка всередині неї дозволяє повністю запобігти проникненню комах.

Увага! Довжина пластикової гільзи може варіюватися в межах 40-100 см з кроком 10 см. Тому при виборі слід округляти товщину стіни до цих значень. Зайва частина просто обрізається.

Проведення робіт по установці

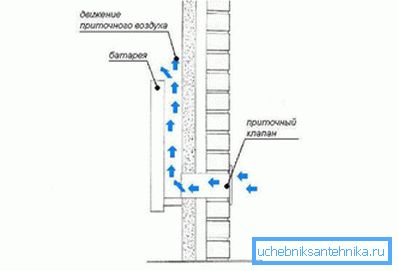

Насамперед вибирається відповідне місце для інсталяції елемента на бічній площині, що межує з вулицею. До функціональним оголовка повинен бути прямий доступ, інакше здійснювати управління буде проблематично. Найбільш оптимальний варіант передбачає установку поруч з радіатором опалення, які приходять повітря встигав прогріватися.

Після підбору прийнятного місця, приступають безпосередньо до того різання отвори. Якщо стіни дерев'яні, то використовується звичайне свердло і бур. В інших випадках здійснюється алмазне буріння спеціальним інструментом. При влаштуванні отвору рекомендується зробити невеликий ухил у бік вулиці для стоку конденсату.

У готове отвір вводиться пластикова гільза потрібного розміру. Із зовнішнього боку встановлюється вентиляційна решітка, а зсередини вставляється функціональний оголовок. У процесі фіксації елементів використовуються невеликі болти, за допомогою яких конструкція знаходить жорсткість.

Монтаж витяжної труби

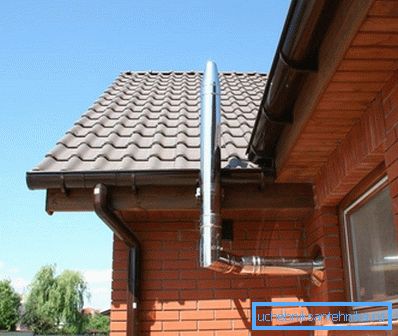

Коли влаштовується витяжна вентиляція через стіну на вулицю, вдається скоротити трудомісткість робіт, так як відпадає необхідність чіпати перекриття і дах. Крім того, довжина труби може бути зменшена за рахунок віддалення від коньковой частини.

Процес складання системи представлений нижче.

1. На поверхню стіни наноситься попередня розмітка, щоб було простіше вирізати отвір. Рекомендується розміщувати отвір в безпосередній близькості до стелі, щоб максимально поліпшити тягу.
2. За допомогою спеціального інструменту робиться акуратний виріз. Після цього в нього вставляється кутовий елемент. З внутрішньої сторони встановлюється зворотний клапан для захисту від зовнішніх впливів.
3. З вулиці до встановленого кутку кріпиться наступний фрагмент - пряма труба. Вона фіксується за допомогою спеціальних хомутів. Зверху інсталюється дефлектор, що запобігає потраплянню опадів всередину.

Зверніть увагу! При складанні витяжного каналу рекомендується здійснювати герметизацію в місцях з'єднань, в іншому випадку не вдасться домогтися максимально ефективного викиду відпрацьованого повітря.

Про внутрішню циркуляції

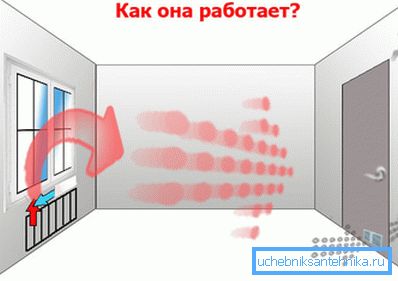

Для проходження потоків з однієї кімнати в іншу використовуються спеціальні решітки. Встановивши їх на двері або вмонтувавши в стіну, можна домогтися вільного руху повітряних мас. Це необхідно в тих випадках, коли потрібно пропустити припливне потік до витяжки.

Щоб вставити елемент в двері або стіну, слід зробити виріз, відповідний розмірами робочої частини. Видаливши непотрібний фрагмент, потрібно вставити основний каркас безпосередньо в отвір. Фіксація здійснюється шурупами, які закриваються передньою панеллю.

додаткова інформація

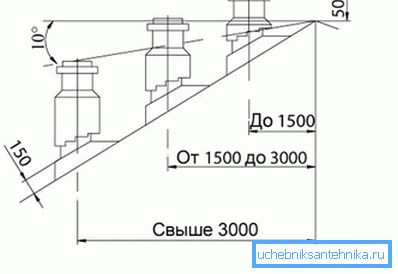

• Вентиляційна труба повинна виступати так, щоб кут між коником і її верхньою частиною не перевищував 10 градусів, інакше рівень тяги буде істотно знижений.
• У внутрішній частині повітропроводів, а також на відстані п'яти сантиметрів від них годі було розташовувати кабелі, газопроводи та інші елементи комунікаційних систем.
• Проходження потоків має здійснюватися до витяжки навіть при закритих міжкімнатних дверях, причому не у всіх випадках потрібно встановлювати решітки. Досить залишити зазор знизу шириною 1,5-2 см.
• Занадто слабка вентиляція житлового простору не дозволяє домогтися високого рівня екологічної безпеки, особливо якщо в процесі обробки застосовувалися матеріали на основі пластиків, формальдегідних смол і так далі.

висновки

Дана інструкція дає уявлення про те, як робиться вентиляція в житло не через дах, а безпосередньо через стіну. При такому варіанті не тільки спрощуються роботи по влаштуванню, а й з'являється можливість заощадити на вихідних матеріалах, так як довжина виведеної труби може бути значно зменшена. На відео в цій статті відображені додаткові відомості.
