Природна вентиляція - види, особливості та проектування

З різних типів вентиляцій, природна відрізняється своєю максимальною доступністю і мінімальною вартістю. Грунтується вона на нещільності в дверних і віконних отворах, а також при укладанні будматеріалів під час зведення різних споруд. Сьогодні наше завдання буде зводитися до того, щоб максимально докладно пояснити читачам - що являє собою природна вентиляція в квартирі, її плюси і мінуси, а також принцип роботи.

призначення

Система природної вентиляції призначена для створення повітряних потоків в приміщенні, без використання механічних пристроїв. Зазвичай ними є вентилятори різної потужності. Циркуляція повітря відбувається завдяки його проникненню через відкриті двері, вікна, кватирки, а також всілякі щілини.

Використовувати таку систему вентиляції дозволяється в будівлях будь-якого типу. Тільки лише коли вона не може впоратися з обслуговуванням приміщення, інструкція допускає залучення одного або кількох пристроїв для нагнітання повітря і його швидкого виведення назовні.

переваги системи

Фахівці говорять про таких незаперечних характеристиках:

1. Відсутність енерговитрат на відміну від примусових типів систем вентиляції приміщень. Не потрібно використання дорогого устаткування, за рахунок чого її ціна значно менше. Система буде працювати навіть в тих випадках, коли за нею ніхто не спостерігає, завдяки чому в приміщенні завжди сприятлива для життєдіяльності мікросередовище.
2. СНиП на природну вентиляцію допускає можливість її модернізації за допомогою додаткових елементів примусової витяжки. В даному випадку вони потрібні в мінімальних кількостях, що дає можливість економити на обладнанні і електроенергії.
3. Обслуговування подібних систем вентиляції не вимагає дорогого устаткування і ремонту. Коригування повітрообміну і усунення виникаючих неполадок проводиться часто своїми руками, що також економить кошти.

Порада: пам'ятайте, природна система вентиляції може прослужити стільки ж часу, як і будинок, якщо не забувати її вчасно чистити.

можливі помилки

При складанні проекту будинку часто система вентиляційних каналів описується лише в загальних рисах. Через це нерідко прокладка їх здійснюється неправильно, без обліку різних чинників.

Виходить, що формально вентиляція є, однак фактично вона не виконує своє завдання.

Пропонуємо вам розглянути нижче поширені недоліки при проектуванні і установці вентиляційних каналів:

1. Низько розташована вентиляційна решітка. Слідкуйте, щоб витяжна верхня решітка була розміщена не нижче 100 мм від стелі, щоб тепле відпрацьоване повітря вільно надходив в неї. В іншому випадку система не буде працювати, а весь обсяг повітря просто буде накопичуватися під стелею.
2. Пристрій природної вентиляції тільки на першому поверсі двоповерхового будинку при проектуванні порушить весь процес функціонування вентиляції.
3. Створення спільного каналу провітрювання для двох приміщень квартири буде просто переміщати повітряні маси між ними, а не виводити їх назовні. Рекомендуємо для кожної кімнати зробити свою вентиляцію, особливо в кухні, ванній і санвузлі.


4. Якщо скат даху обладнаний неправильно, вихідна труба почне втягувати повітря, а не видавати його назовні. Ця деталь обов'язково повинна враховувати при проектуванні і установці системи. Робота витяжки навпаки, на жаль, не є рідкістю в сучасних умовах. Виправляються такі недоліки установкою спеціальних пристроїв на труби. Може таке виникнути і через недостатню довжини витяжної труби, до того ж і ефект від такої витяжки буде мінімальний. Ще один варіант - неправильний вибір місця для установки зовнішньої витяжки.

1. На кухні, у ванній і в санвузлі обов'язково повинна бути природна система вентиляції. У той же час сьогодні там обмежуються лише механічною витяжкою, що провокує залежність мікросередовища від електрики і присутності людини. Якщо ви не будете включати систему досить довго, повітря в приміщенні почне застоюватися. Також потрібно пам'ятати, що таке середовище буде погано впливати на матеріали.
2. Невірний кут установки. Горизонтальне положення витяжного каналу призводить тільки до застою повітря, тому їх необхідно постачати вентиляторами. В природної вентиляції вони повинні бути обов'язково вертикальними, в крайньому випадку, допускається кут не більше 35 ?.

Порада: точний розрахунок і креслення вентиляційних каналів - обов'язковий етап перед установкою природної вентиляції.

1. Холодні витяжні канали зменшують повітрообмін, тому їх обов'язково потрібно утеплювати. Чим більше буде різниця в температурах повітряних мас зовні і в каналах, значить, більш ефективніше буде їх витяжка. Не забувайте, у холодний період канали можуть промерзати, тому властивості вентиляції погіршуються.
2. Якщо ви не забезпечите камін припливом повітря, він стане перешкодою для витяжної системи. Через нестачу кисню він почне викачувати його з витяжних каналів. Тому установка камінів і печей вимагає ретельного доопрацювання системи вентиляції. Наприклад, потрібно обов'язково передбачити окрему вентиляційну трубу в приміщенні, щоб забезпечити його чистим повітрям, а для каміна додати обсяг свіжого кисню.
3. Через герметичності сучасних дверних і віконних систем природна система провітрювання може працювати з перебоями, особливо якщо були замінені вони в старих будинках. Там якраз і передбачалася, що свіже повітря буде надходити в приміщення через щілини в них. Тому при встановленні металопластикових вікон необхідно забезпечити більш інтенсивне провітрювання застійних повітряних мас.

1. Складний шлях для повітря, завдяки чому відбувається його неправильна циркуляція. Він починає надходити з більш брудних приміщень в менш брудні, наприклад, із санвузла в вітальню. Рекомендуємо переглянути вентканали і спростити їх, інакше він просто не встигає дійти до вентиляційної системи.

Порада: для налагодження правильного повітрообміну після заміни старих вікон пластиковими, необхідно в останніх провести вентиляційні канальці.

Представлені вище помилки - недоліки проектування. Можна назвати ще один - не принимание в розрахунок міжкімнатних дверей. Ми рекомендуємо при проектуванні природної вентиляції враховувати їх і перегородки.

Основні типи природної вентиляції

Роблячи проектування природної вентиляції, не забувайте, що принцип роботи є першорядним параметром, так як циркуляція повітря в приміщенні буде залежати тільки від правильності попередніх розрахунків. У разі помилки, повітрообмін може проводитися недостатньо, що стане каталізатором негативних наслідків, наприклад, підвищення вологості, застій повітряних мас, поява цвілі і грибка.

Як облаштувати систему

І кожна з них має свої особливості, тому циркуляція повітря в них відбувається з обов'язковим їх урахуванням. Наприклад, крім передбачених для вентиляції кватирок у вікнах і щілин під дверима, приймається в розрахунок будівельний матеріал, з якого звели будинок.

Деревина здатне «дихати», тому повітря вільно може проникати через пори матеріалу в приміщення. Цегла і каркасний матеріал цих властивостей не мають, так що в цьому випадку розрахунок грунтується лише на достатньої пропускної спроможності кватирок і щілин у віконних отворах.

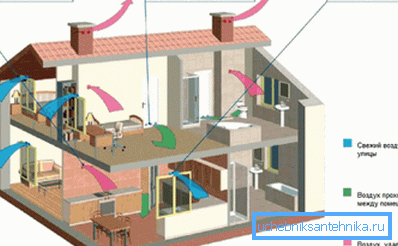

У житлових приміщеннях повітряні потоки циркулюють за рахунок просвіту під міжкімнатними дверима. Витяжну систему необхідно концентрувати поблизу спеціальних приміщень, так як тут збільшуються значення основних параметрів повітряного середовища, наприклад, в санвузлі і кухні.

Даний принцип застосовується і в багатоповерховому будинку. Відмінність тільки в одному - облаштовується для всіх квартир загальна центральна магістраль з відгалуженнями, що розходяться до їх санвузлів і кухонь.

Як скласти проект

Нижче ми допоможе зрозуміти процес:

1. Зробіть розрахунок природної вентиляції, в якому обчисліть продуктивність встановлюваної системи. В цьому випадку потрібно знати значення повітрообміну і його кратність. На даний момент норматив становить 60 м³/ Ч на одну людину. Вам потрібно перемножити це число на кількість людей, що проживають в квартирі або будинку. Для визначення кратності слід перемножити нормовану кратність на обсяг кімнати. Проведіть розрахунки для кожного приміщення, а потім складіть результати. Розрахунки проводяться для кожного приміщення, а результати сумуються.
2. Складіть схему природної вентиляції, грунтуючись на фізичних характеристиках повітря при різних температурах. Мається на увазі, що витяжні решітки слід встановити якомога ближче до стелі. Всі повітроводи повинні розташовуватися вгорі приміщення.
3. Розрахуйте перетин вентиляційних каналів. Врахуйте, що в цьому випадку воно буде на порядок більше, ніж при облаштуванні штучної вентиляції.

1. Врахуйте, що довжина вентканалов впливає на швидкість переміщення повітряних мас з ним. Тому установка природної циркуляції в горищному приміщенні не завжди виправдана.
2. Використовуйте для посилення тяги вдаються пристрою механічної дії - дефлектори, встановивши їх на виході повітропроводів. Під час роботи вони розряджають повітря, суттєво збільшуючи швидкість руху повітряних мас.

висновок

З даного огляду ви дізналися, як працює природна вентиляція, її негативні та позитивні моменти, де і як вона встановлюється. Монтаж і експлуатація системи не викличе у вас труднощів, якщо попередньо ви зробили правильний розрахунок. Не забувайте, що в спеціальних приміщеннях краще використовувати комбіновану вентиляцію. Відео в цій статті допоможе знайти вам додаткову інформацію з цієї тематики.
