Пристрій системи вентиляції - призначення, основні і
Проживаючи в сільській місцевості, ви практично не замислюєтеся про вентиляцію, часом для будинку досить зробити найпростішу конструкцію. Інша справа, коли доводиться проводити робочий час в міських офісах, вікна яких виходять на автодорогу. В цьому випадку відкриття вікна не тільки не дає доступ свіжого повітря, але і, навпаки, тільки посилює атмосферу в приміщенні.
призначення
Сьогодні неможливо уявити без вентиляції будь-яке виробництво, а також приміщення в квартирі або будинку.
Її використання досить широко, а обладнання, хоча і відрізняється різноманітністю, але в дійсності представляє собою три основні групи, які займаються:
- створенням повітряних потоків;
- обробкою повітря;
- розподілом повітря по приміщеннях.
Окремо слід виділити додаткові комплектуючі для систем вентиляції, які можна вважати їх невід'ємною частиною, здатні звести нанівець побічні ефекти роботи:
- протипожежні клапани;
- теплоізоляція;
- шумоглушители.

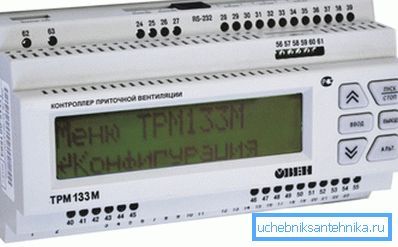

Порада: всі складні вентиляційні системи необхідно обладнати автоматикою.
структура
Устаткування залежить від типу вентиляції. Наприклад, припливна складається з елементів, які:
Створюють повітряні потоки | Головний елемент всіх механізмів - вентилятор, які можуть бути різними, і використовуватися для таких систем вентиляції:
З їх допомогою вдається створювати повітряні завіси, а встановлюватися вони можуть на дахах і в вентиляційних каналах. |
обробляють повітря | Дані системи можуть бути окремими і входити до складу більших механізмів:
|
Для розподілу повітряних потоків застосовують такі деталі систем вентиляції:
- Повітророзподільники:
- насадки з форсунками;
- решітки;
- перфоровані панелі;
- плафони;
- щілинні пристрої.
- Повітряні канали.
- Пристрої що регулює і запірного типу - клапани, діафрагми.
Основні елементи вентиляційної системи
Як і будь-яка конструкція, забезпечити правильну роботу системи повинні окремі її елементи, які можуть працювати самостійно або бути синхронізовані з іншими за допомогою автоматики:
- решітка входу перша приймає що надходить зовні чисте повітря, її ціна залежить від розмірів і матеріалу. Найчастіше вона буває прямокутної або круглої, зустрічаються також овальні або виготовлені на замовлення. Їх завдання не тільки декоративна, але і практична - захисту системи вентиляції від різних забруднень, а також атмосферних опадів.
- Повітряний клапан призначений контролювати витрату повітря, а також запобігає потраплянню в систему зовнішнього повітря, якщо вона вимкнена. Особливо необхідний в холодну пору року, інакше в будинок і квартиру буде потрапляти морозне повітря і мокрий сніг. Встановити його можна без праці своїми руками.
Найчастіше в припливних вентиляційних системах виконують синхронізацію заслінки на клапані за допомогою електроприводу, автоматизуючи її управління. Якщо включається калорифер - клапан відкривається, коли вимикається - він закривається.
- Повітряний фільтр важливий елемент системи, що захищає її від пуху, пилу, комах і бруду. Зазвичай використовують грубої очистки, здатний затримувати частинки розміром від 10 мкм. Фільтрує в цьому випадку є акрил. При необхідності збільшення захисту вентильованого будівлі інструкція рекомендує встановлювати фільтр тонкого очищення, що затримує частинки розміром до 1 мкм, а також особливо тонкого очищення, що не пропускає частинки до 0,1 мкм.

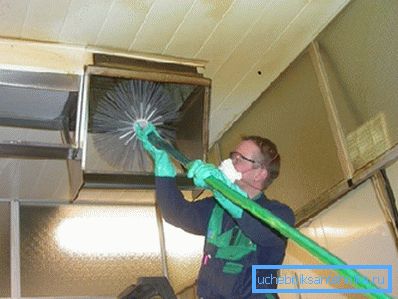

Порада: стежте за станом пристрою і проводите його чистку від сміття і пилу щомісяця.
Рекомендуємо для діагностики фільтра встановити датчик тиску, здатний відстежує різницю повітряного тиску на вході і виході вентиляційної системи.
- вентилятор використовується у всіх примусових системах повітрообміну і статичний тиск в системі вентиляції. Має два основних параметри - обсяг повітря, що подається і тиск. За конструкцією вони можуть бути осьовими і відцентровими.
Перші отримали схвалення у покупців завдяки своїй надійності і високій продуктивності. Недолік - створюють низький повний тиск, через що в звивистих воздуховодах швидкість повітряного потоку значно зменшується. В даному випадку рекомендуємо застосовувати радіальні моделі вентиляторів, здатних створити високий тиск потоку.
Порада: останні моделі європейських виробників вентиляційного устаткування радують низьким рівнем шуму і невеликими габаритами.
- повітроводи призначені для розподілу обробленого повітря по будівлі після його виходу з шумоглушника.
Вони об'єднані в мережу, що складається з:
- поворотів;
- перехідників;
- трійників.
Їх підбір проводиться по:
- площі перетину - вона залежить від необхідного повітрообміну, який визначається розрахунковим шляхом, а також від максимально певної швидкості повітря;
- формі - круглої або прямокутної, рідше овальної;
- жорсткості - гнучкі, напівгнучкі і жорсткі.
Порада: під час роботи повинна дотримуватися допустима швидкість в системі вентиляції, в іншому випадку воздуховод стане джерелом шуму.
Жорсткі повітроводи виготовляють з оцинкованої бляхи, вони можуть бути прямокутної або круглої форми. Для певних умов їх можуть виробляти з нержавіючої сталі.
Напівгнучкі і гнучкі повітроводи виготовляють з багатошарової алюмінієвої фольги, в перерізі вони круглі, чому сприяє каркас зі сталевого дроту, почтом в спіраль. Дана конструкція зручна для транспортування, так як може складатися «гармошкою».
Недолік - висока аеродинамічний опір через нерівній внутрішньої поверхні, тому їх слід застосовувати на проектах невеликої довжини.
додаткові
нагрівачі |
|
Охолоджувачі |
|
рекуператор | Призначений для змішування двох потоків повітря - надходить зовні і повертається з кімнати. Він допомагає скоротити витрати на нагрів води в період холодів і на зниження температури повітря в жарку пору. |
Шумоглушитель | Необхідна частина вентилятора, яка контролює рівень шуму, щоб збільшити комфорт в приміщенні для роботи або відпочинку. Джерелом шуму в вентиляторі є будь-який коливальний рух:
Шумоглушники ділять на:
Їх основною перевагою є поверхні, облицьовані звукопоглинальним матеріалом. |
висновок
Проектуючи вентиляційну систему, необхідно розуміти не тільки її призначення, а й пристрій. Тоді буде легше знати - де, які і куди елементи встановлювати, і для чого вони будуть використовуватися в подальшому. Умовно можна віднести одні з них до основних, інші - до додаткових.
Відео в цій статті допоможе знайти вам додаткову інформацію з цієї тематики.
