Проект вентиляції: етапи розробки

Як скласти типовий проект вентиляції для приміщень різного призначення? З яких норм повітрообміну варто виходити? Як розраховується перетин повітроводів?

Давайте спробуємо відповісти на ці та деякі інші питання.

Навіщо це потрібно

А справді: навіщо намагатися скласти проект своїми руками, коли маса фахівців готова запропонувати відповідну послугу? Основний і найочевидніший мотив - економія. Приблизна вартість проекту вентиляції для невеликого кафе площею до 100 квадратних метрів - близько 15000 рублів, що на тлі вічного дефіциту коштів на стадії розкрутки бізнесу виглядає досить нескромно.

Крім того: самостійне проектування системи вентиляції банально займає менше часу. Профільна організація може витратити на складання робочого проекту до місяця. Тим часом, як відомо, час - гроші: часто між початком оздоблювальних робіт і прийомом першого відвідувача проходить не більше кількох тижнів.

Етапи великого шляху

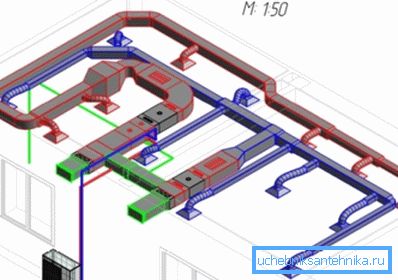

Підібрати комплектуючі з урахуванням асортименту місцевих магазинів нескладно. Намалювати ескіз із зазначенням розмірів теж здається не важко у будь-якого, хто не прогулював уроки креслення в школі.

Основні завдання зводяться до розрахунків.

Що вважаємо?

1. Продуктивність по повітрю.
2. Перетин повітропроводів.
3. Пропускну здатність розподільників повітря припливної вентиляції.

Зверніть увагу: вентиляція з одним лише витяжним каналом буде прийнятним рішенням для квартири або приватного будинку невеликій площі. У громадських закладах приплив свіжого повітря необхідний.

1. Потреба в створюваному вентиляторами тиску.
2. Потреба в тепловій потужності нагріву і кондиціонування.

У цьому порядку і рушимо далі.

продуктивність

Вона оцінюється двома способами:

1. За кубатурі приміщення і кратності обміну повітря, яка залежить від його належності до того чи іншого функціонального типу.
2. За кількістю відвідувачів.

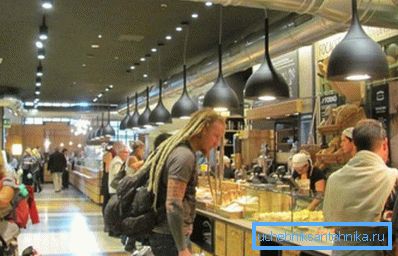

Для громадського закладу нам належить зробити обидва розрахунки, а потім вибрати більше з значень.

Розрахунок по кратності повітрообміну

Формула розрахунку має вигляд L = n * V, де n - кратність повітрообміну, а V - його повний обсяг в кубометрах. Обсяг, як відомо, розраховується як добуток площі і висоти.

Чому дорівнює параметр n? Він залежить від типу приміщення.

Зауважте: в деяких випадках діють СНиП вказують не кратність, а безпосередньо потреба в воздухообмене для приміщення, сантехнічного приладу, плити і т.д.

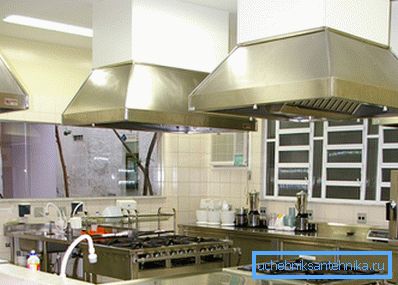

Так, для горезвісного кафе площею 100 м2 при висоті стелі в 3,5 метра з двома газовими плитами і однієї вбиральні на два унітази приблизна потреба в воздухообмене складе 2х100х3,5 + (100 * 2) + (50 * 2) = 1000 м3 / година.

Розрахунок за кількістю відвідувачів

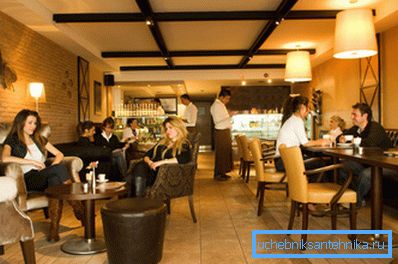

Тут інструкція з розрахунку зводиться до перемножування максимальної кількості відвідувачів і потреби в повітрі одну людину (вона приймається рівною 60 м3 / год для безсонної і 30 м3 / год для сплячого). Так, при максимальній наповнюваності кафе в 20 чоловік (персонал і відвідувачі) варто виходити з 20 * 60 = 1200 м3 / год. Оскільки це значення більше, від нього і варто відштовхуватися надалі.

Перетин

Воно розраховується як S = L * 2,778 / V, де:

• S - площа перетину воздуховода.
• L - витрата повітря.
• V - швидкість потоку повітря.
• 2,778 - коефіцієнт узгодження величин, що дозволяє отримати результат в квадратних сантиметрах.

Зрозуміло, що збільшення швидкості потоку дозволить зменшити перетин, зберігши продуктивність. Однак ціна завищення швидкості - підвищений рівень шуму; саме тому її зазвичай обмежують значеннями в 3-4 м / с.

Для нашого випадку при швидкості потоку в 4 м / с мінімум перетину воздуховода складе 1200 * 2,778 / 4 = 833 см2. Просте використання формули площі кола дає нам діаметр 33 сантиметри (з округленням до реального розміру труби - 350 мм).

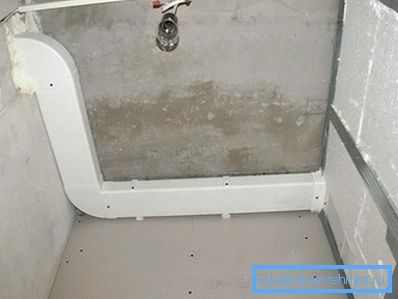

Зауважте: на практиці для прихованої прокладки частіше використовуються повітроводи прямокутного перетину. Їх перетин дорівнює добутку сторін: так, для нашого випадку підійде розмір 250х355 мм.

Повітророзподільники

Тут немає жодних універсальних формул: вироби підбираються за каталогом відповідно до граничних умов.

Якими саме?

• Розмірами.
• Штатним витратою повітря.
• Далекобійністю при швидкості потоку 0,5 м / с (Більш висока швидкість сприймається як протяг і призводить до появи дискомфорту у відвідувачів).
• рівнем шуму. Для житлових приміщень максимально допустимий рівень шуму вентиляції зазвичай приймається рівним 25 дБ, для громадських закладів - 35 дБ.

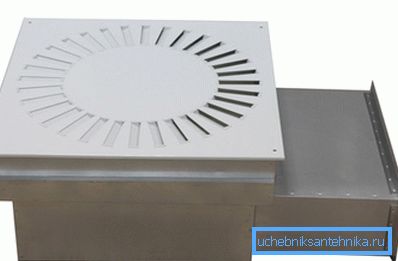

Порада: перед гратами розподільника повітря має бути присутня камера статичного тиску або адаптер, що змушує потік повернути під прямим кутом. Інакше повітря розподілиться по її площі нерівномірно, що викличе збільшення шуму або падіння пропускної здатності.

тиск

Залежність необхідного тиску від площі вентильованого приміщення лінійна: адже зі збільшенням площі зростає протяжність воздуховодов.

Погана новина для проектувальника - в тому, що точний розрахунок опору вентиляції досить складний, оскільки воно залежить від маси змінних:

• Діаметра труби.
• Кількості з'єднань і поворотів.
• Наявності фільтрів і калориферів.

Гарна новина полягає в тому, що надлишковий тиск вентилятора при фіксованій продуктивності призведе лише до незначного збільшення витрати електроенергії.

Саме тому зазвичай використовується спрощена оцінка цього параметра:

• Для приміщень площею 50-150 м2 нормою вважаються 75-100 Па.
• При площі 150-350 м2 варто орієнтуватися на 100-150 Па.

Теплова потужність

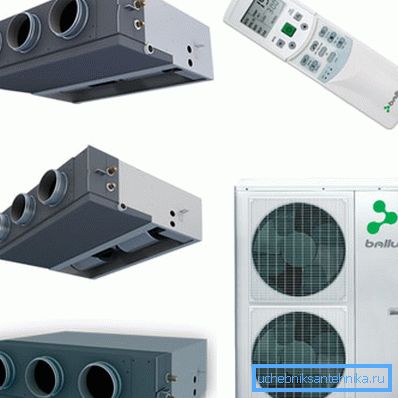

Найчастіше робочий проект по вентиляції включає розрахунок потужності систем підігріву та кондиціонування повітря.

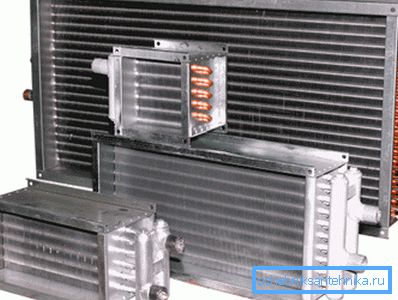

Оскільки теплоємність повітря при змінах температури змінюється досить незначно, потреба в тепловій потужності калорифера або канального кондиціонера визначається лише продуктивністю вентиляції і дельтою температур між припливним повітрям і вулицею.

Теплова потужність розраховується за формулою P = Dt * L * 0,336, де:

1. P - теплова потужність в ватах.
2. Dt - різниця температур між вулицею і припливом в градусах.

Підказка: норма температури припливного повітря для зими - + 18С.

1. L - витрата повітря в м3 / год.
2. 0,336 - теплоємність повітря в Вт * ч / м3 * С.

Так, при вуличній температурі в 15С і припливі в 1200 м3 / год потреба в тепловій потужності калорифера складе 33 * 1200 * 0,336 = 13305 Вт.

висновок

Сподіваємося, що надана в розпорядження читача інформація виявиться корисною. Додаткову інформацію про те, як складається проект вентиляції приміщення, запропонує відео в цій статті. Успіхів!
