Вентиляція

Мікроклімат в будь-якому приміщенні - якийсь оптимальний набір параметрів, при яких людина відчуває себе комфортно і може продуктивно працювати. На це впливають головним чином такі параметри як: вологість, температура повітря, склад повітря. А виконання основної частини завдання з підтримання стабільності мікроклімату лежить на вентиляційної та опалювальної системах, тому питання проектування варто приділити особливу увагу.

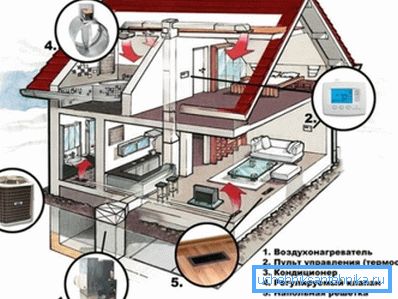

Схема вентиляції та опалення житла

Чи має сенс поєднувати опалювальну і вентиляційну системи?

Більшість людей в нашій країні звикли до традиційного водяного опалення, а питання суміщення вентиляції та опалення навіть не розглядають всерйоз, а даремно. Адже проектування системи вентиляції та опалення як єдиного цілого дозволить по максимуму використовувати можливості повітропроводів, вони не будуть простоювати в холодній пору року.

До того ж, повітряна система опалення має ряд переваг перед традиційною, де в якості теплоносія використовується вода.

Використання повітря в якості теплоносія дозволяє:

  • продовжити термін служби системи (довговічність повітряної опалювальної системи досягає до 40 років);
  • скоротити час прогріву приміщення;

Зверніть увагу! У випадку з водяною системою потрібно дочекатися поки радіатор віддасть достатню кількість тепла, це займає годинник. Повітряна система постачає в кімнату вже підігріте повітря, потрібно тільки почекати поки він змішається з холодним повітрям. На це піде всього лише 20 - 30 хвилин.

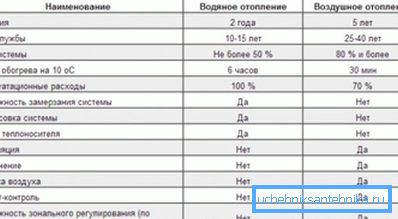

Порівняння видів опалювальних систем

Загальні положення про проектування систем вентиляції та кондиціонування

Незалежно від того виконується проектування систем опалення-вентиляції-кондиціонування невеликого особняка або висотної будівлі, результатом виконаної роботи повинні стати 2 документа:

  • текстова частина - в пояснювальній записці проектувальник вказує загальні технічні рішення, прийняті в проекті. Зокрема, розрахунком обґрунтовується прийняте перетин повітроводів, потужність системи кондиціонування і нагрівальних установок. Якщо система буде встановлюватися на промпредприятии, то потрібно вказати і способи захисту повітропроводів від агресивних середовищ;
  • графічна частина - креслення повинні містити схему мереж опалення, кондиціонування і вентиляції. У разі суміщення вентиляції і повітряного опалення робота трохи спрощується.

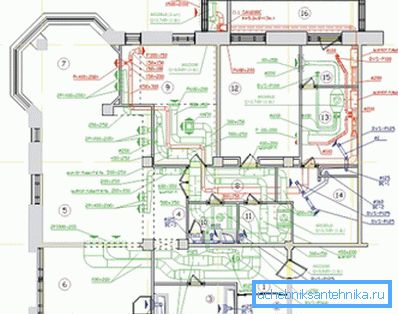

Вентиляція поверху котеджу

Відносно креслень відзначити потрібно, що виконуватися вони повинні в строгій відповідності з ГОСТом 21.602-79, простий начерк від руки на міліметрівці неприйнятний.

Зверніть увагу! Якщо виконується проектування вентиляції та опалення невеликого будиночка своїми руками, то, звичайно, можна обійтися і без ГОСТу, головне, щоб працівникам було все зрозуміло. В інших випадках - чітке дотримання нормативу обов'язково.

Правила оформлення креслень

Креслення повинен містити не тільки схематичне зображення самої проектованої системи, а й план будинку, інакше неможливо буде оцінити чи правильно прокладений, наприклад, повітропровід.

Що стосується проектування систем для багатоповерхових будинків, то в загальному випадку необхідно:

  • викреслити на аркуші А1 план будівлі по поверхах;
  • пронумерувати приміщення, при цьому нумерація проводиться відповідно до вимог ГОСТ 21.602-2003, який був прийнятий взамін ще радянського нормативного документа ГОСТ 21.602-79. Що стосується нумерації приміщень, то число повинна розміщуватись в гуртку, нумерація ведеться починаючи з лівої частини креслення, при цьому перше число використовується для позначення номера поверху, а всі інші - це, власне, номери приміщень;
  • потім на цьому ж плані потрібно в обов'язковому порядку нанести розміри огороджувальних конструкцій, це є основою для подальшого підрахунку тепловтрат;
  • якщо буде використовуватися водяне опалення, то вибирається місце для розміщення вузла, на кожному поверсі вказується розводка труб і вказуються місця розташування радіаторів;

Зверніть увагу! ГОСТ на робочі креслення опалення та вентиляція дає чіткий перелік допустимих умовних позначень. Творчість в цьому питанні неприпустимо, а приклади деяких позначень будуть розглянуті нижче.

  • те саме стосується відображення на аркушах повітропроводів і системи кондиціонування приміщень.

Прийняті умовні позначення на кресленнях

У загальному випадку проектування вентиляційної системи починається з того, що на поверхах позначається їх проектне положення. Після цього обов'язково потрібно дати розрізи по всіх приміщеннях, де передбачена вентиляція.

На цих розрізах потрібно показати проектне положення вентрешеток (вказується висота їх розміщення і розміри), крім цього потрібно відобразити:

  • вентканали і шахту (показуються пунктиром);
  • обов'язково вказується позначка гирла вентиляційної шахти і центру вікна;
  • виконані розрізи і плани поверхів будівлі служать в якості основи для креслення аксонометрической проекції системи вентиляції.

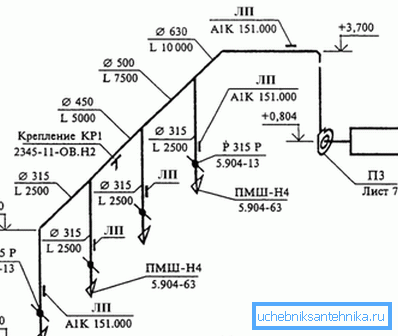

Аксонометрична проекція вентиляції на поверсі

Зверніть увагу! Та ж інструкція діє і при проектуванні повітряних опалювальних систем, поєднаних з системою вентилювання приміщень.

При створенні креслень діють такі правила:

  • будь-який елемент вентиляційної та опалювальної системи обов'язково маркується і проставляється його порядковий номер (в межах однієї марки). Наприклад, припливна система з природною циркуляцією позначається як ПЕ, з примусовою - П, повітряна завіса на кресленні позначається буквою У, а опалювальні агрегати можна ідентифікувати по букві А.

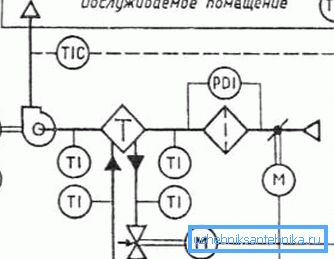

Технологічна схема вентсистеми

ГОСТ оформлення креслень опалення та вентиляція не обмежується одним лише документом 2003 року.

Маркування деяких елементів вентиляційної та опалювальної систем наведені в окремих нормативах:

  • при позначенні на аркуші повітропроводів і фасонних елементів слід дотримуватися рекомендацій ГОСТ 21.206-93;
  • ГОСТ 21.205-93 слід використовувати, коли необхідно на кресленні відобразити такий елемент як ізоляцію трубопроводу, амортизаційну вставку, опору та інші специфічні елементи. Цей же норматив використовується для позначення напряму повітряного потоку, баків, трубопровідної арматури і т. Д;

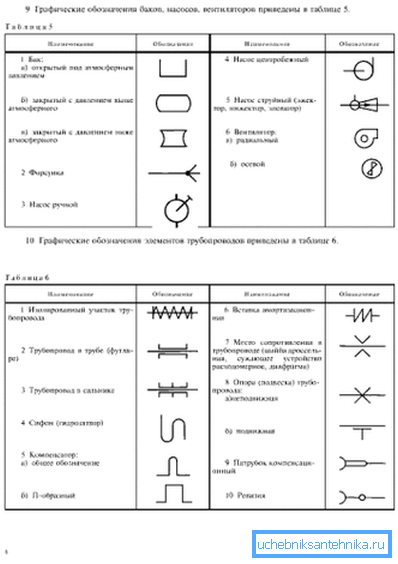

Приклади умовних позначень
  • ГОСТ 21.112-93 присвячений умовним позначенням підйомно-транспортного устаткування.

Зверніть увагу! При зображенні на кресленні умовних позначень цього типу, потрібно враховувати масштаб.

Загальне керівництво з проектування

Вентиляційна система, поєднана з опалювальної працює за таким принципом:

  • тепле повітря подається через що подає повітропровід в кімнати будинку;
  • через витяжний трубопровід повітря з приміщень забирається, виконується підмішування свіжого повітря з вулиці, і повітряна суміш подається назад в нагрівальний блок;
  • після цього процес повторюється.

Зверніть увагу! Подібні системи обов'язково обладнуються системою фільтрів, часто зустрічається функція додаткового зволоження. Циркулює повітря потребує додаткової очистки, адже він не повністю замінюється свіжим.

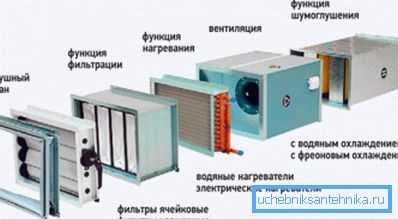

Фільтр - обов'язковий елемент кожної вентсистеми

У приватному будівництві в кожному випадку проектування опалення вентиляції і кондиціонування індивідуально, але можна сформулювати кілька універсальних правил:

  • подає повітропровід зручно розміщувати між поверхами. Особливо такий варіант підходить для каркасної технології будівництва, труби не займуть жодного сантиметра вільної площі кімнати. При такому розміщенні на 2 поверсі тепле повітря буде надходити від рівня підлоги, а на 1 - зі стелі;

Зверніть увагу! Потрібно враховувати, що з подають решіток буде надходити тепле повітря, тому небажано розміщувати їх прямо над диваном, кріслом і т.д. У той же час небажано їх розміщення над шторами - навряд чи кому-небудь буде приємно дивитися на постійно колишуться фіранки.

  • якщо перекриття залізобетонні, то краще повітроводи розмістити в кутах біля стін. Потім їх легко можна буде замаскувати за допомогою багаторівневої стелі.

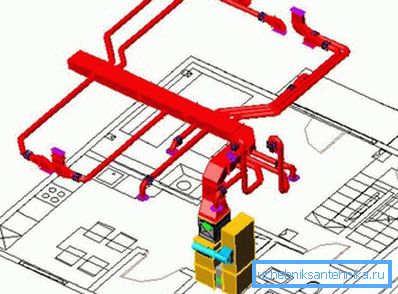

3D модель воздуховода, що подає тепле повітря

Є деякі особливості і щодо розміщення обратки - витяжного воздуховода.

Так, правильне проектування систем опалення та вентиляції вимагає, щоб:

  • повітря потрапляв в витяжної трубопровід на нижньому поверсі - у рівня підлоги. Справа в тому, що тут нагріте повітря потрапляє в приміщення зверху, тому забір його у статі сприяє більш рівномірному прогріванню приміщення;

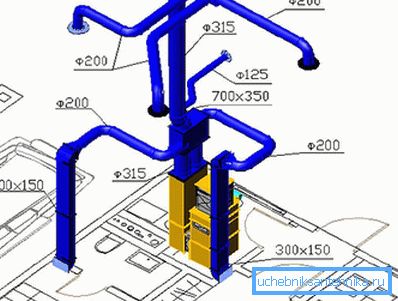

Повітропровід для забору остиглого повітря
  • на 2-му і наступних поверхах паркан повинен проводитися під стелею - тепле повітря піднімається вгору і накопичується в цій зоні, що для людини не має ніякого значення;
  • саме на цьому воздуховоде має сенс розмістити заслінку для регулювання повітряного потоку, в зимовий час це допоможе заощадити на рахунках за електроенергію;
  • особливу увагу потрібно приділити шумоізоляції повітроводів на ділянках, прилеглих до нагрівальної установки. Можливо, має сенс на цих ділянках використовувати гнучкі повітроводи або застосувати зовнішню шумоізоляцію;
  • в літній час опалення працювати не буде, тому витяжна вентиляція повинна мати вихід дах, в теплу пору року через нього буде віддалятися забруднене повітря;
  • підмішування свіжого повітря з вулиці може виконуватися через стінові клапани.

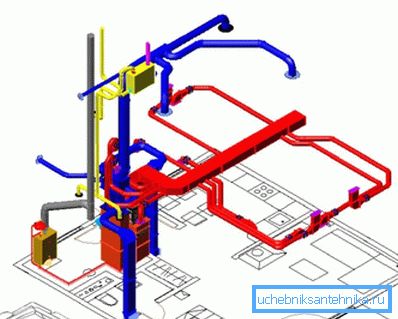

Так виглядає система в цілому

Окремо потрібно згадати про джерело тепла. Звичайно, можна використовувати установки, що працюють від електрики, але такі системи складно назвати економічними, так і для заміських будинків залежність від електрики - не найкращий варіант.

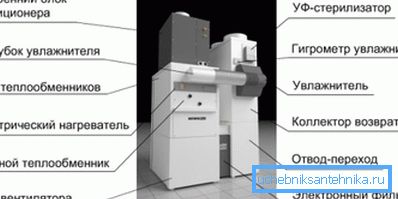

На фото - вентиляційний блок

Тому часто використовуються установки, в яких нагрівальний елемент підключається до звичайного опалювального котла (електричному або твердопаливного - значення не має). Ціна експлуатації таких системи приблизно на 20-30% нижче в порівнянні зі звичайним водяним опаленням.

Зверніть увагу! Крім цього, котел може одночасно використовуватися для гарячого водопроводу і, наприклад, «теплих підлог».

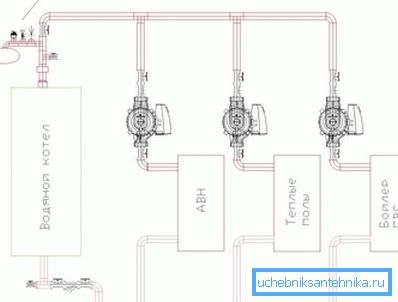

Водяний котел використовується не тільки для обігріву житла

Простий розрахунок повітряної опалювальної системи, поєднаної з припливною вентиляцією

Тут, звичайно, багато що залежить від способу організації циркуляції повітря. Якщо, наприклад, використовується тільки часткова рециркуляція, то це дозволить трохи заощадити на електриці, адже нагрівального приладу не доведеться витрачати енергію на підігрів повітря з температурою, що дорівнює вуличної.

З іншого боку, варіант з частковою рециркуляцією не завжди прийнятний чисто з гігієнічної точки зору, адже частина забрудненого повітря все одно залишиться в приміщенні. Але нульова рециркуляція, особливо в холодну пору року, обійдеться власникам недешево, зате повітря буде гарантовано буде чистим.

Розрахунок повітряного опалення суміщеного з вентиляцією виконується виходячи з того, що в приміщенні повинна підтримуватися задана температура повітря. Від цього не повинен страждати приплив, тобто кратність заміни повітря в кімнаті повинна бути також величиною постійною.

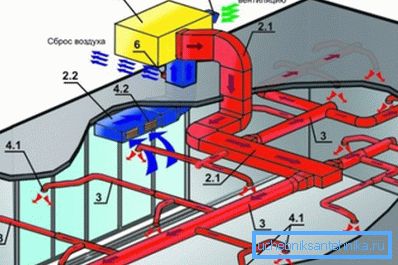

Приплив повітря повинен бути приблизно рівним витяжці

Як зразок наведено дуже спрощений варіант розрахунку, але він підійде, наприклад, для приватного будівництва.

Весь розрахунок можна розділити на 3 нескладних етапи:

  1. Потрібно визначити втрати тепла в приміщенні. Для спрощення розрахунку бажано скористатися онлайн-калькулятором, це дозволить врахувати тонкощі зразок типу склопакета, встановленого в квартирі, кліматичної зони і т. Д. При ручному розрахунку багато новачків зазнають труднощів з цим;

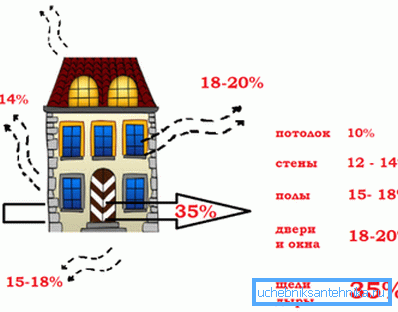

Основні джерела втрат тепла

Зверніть увагу! Від правильності виконання цього пункту буде залежати здатність опалювального приладу підтримувати потрібну температуру в квартирі. Якщо, наприклад, результат виявиться заниженим, то нагрівач просто не впорається і про комфорт можна буде забути.

  1. Потім потрібно задатися температурою, яка повинна підтримуватися в приміщенні і температурою виходу (на виході з опалювального приладу) і визначити витрата повітря при заданих умовах. Розрахунок ведеться за формулою

G = Qп / [з • (tг-tв)],

в цій формулі прийняті такі позначення:

  • Qп - втрати тепла, підраховані на попередньому етапі, Вт;
  • с - теплоємність повітря, Дж / (кг • К), довідкова величина, приймається рівною 1005;
  • tг і tв - температура з опалювального приладу і температура в кімнаті,? С.
  1. Визначається витрата тепла, яке доведеться затратити на підігрів цього повітря, використовується формула

Qн = G • c • (tв-tн),

де tн - зовнішня температура повітря, ° С.

приклад розрахунку

Як приклад виконаємо простий розрахунок в якому стоїть завдання виконати розрахунок опалення і вентиляції, за умови їх спільної роботи.

Прийнято такі вихідні дані:

  • в кімнаті встановлені подвійні склопакети, а площа скління в процентному співвідношенні складає 20% від площі стіни;
  • прийнята зовнішня температура -30 ° С;
  • в кімнаті тільки одна стіна виходить назовні;
  • площа приміщення - 20 м2;
  • в будинку повинна постійно підтримувати температура на рівні +20? С, температура подачі +50? С;

Розрахунок виконуємо за рекомендованою методикою:

  • тепловтрати для такого випадку складуть 2,26 кВт;
  • витрата повітря для такого випадку повинен складати G = 2260 / (1005 (50-20)) = 0,075 кг / с;
  • тепла на підігрів знадобиться Qн = 0,075 • 1005 • (20 - (- 30)) = 3769 Вт = 3,77 кВт. Уже спираючись на ці дані можна підбирати опалювальний прилад за паспортними характеристиками.

Підведення підсумків

Проектування вентиляційної системи тільки на перший погляд може здатися простим - укласти пару труб, так вивести їх на дах. Насправді ж все набагато складніше, а в разі, коли вентиляція сполучена з повітряним опаленням, складність завдання тільки зростає, адже потрібно забезпечити не тільки відведення брудного повітря, але і домогтися стабільної температури в кімнатах.

Відео в цій статті має теоретичний характер, в ньому фахівці дають відповіді на ряд загальних питань.
