Проектування систем вентиляції - основні особливості даного
Як відомо, мікроклімат в будинку і інших приміщеннях багато в чому залежить від того, наскільки якісно і раціонально реалізований повітрообмін. Так як монтаж і проектування систем вентиляції та кондиціонування коштують досить дорого, має сенс ознайомитися з основними особливостями складання подібних проектів, це заощадить маси засобів і дозволить уникнути найпоширеніших помилок.
Види вентиляції в приватній забудові
Так як проектування і розрахунок систем вентиляції на промислових та інших великих об'єктах вимагають глибоких знань в даній сфері і проведення складних досліджень, робити цю роботу повинні виключно професіонали. Що гойдається приватних будинків, то зробити простий проект під силу навіть тим, хто не володіє знаннями в цій сфері.

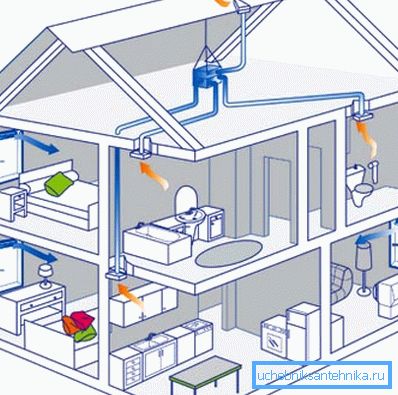

У невеликих житлових будівлях реалізуються 2 основних типи систем, розглянемо кожен з них більш детально:
| природна вентиляція | Головні її переваги - простота і дешевизна, адже вам не знадобиться додаткове обладнання, ціна якого досить значна, крім того, такі комунікації не вимагають періодичного обслуговування. До недоліків можна віднести погану функціональність в будівлях з товстими стінами, кімнатах з великою площею і складність реалізації проекту в уже зведених будинках |
| примусова вентиляція | Цей варіант є більш просунутим, так як рух повітря забезпечується вентилятором або цілої нагнітальною системою. З плюсів можна виділити можливість регулювання повітрообміну, наявність фільтрів, контроль температури і вологості в приміщеннях. Недоліками є чимала вартість і складність реалізації проекту своїми руками |
Проектувальні та розрахункові роботи
Як зазначалося вище, проектування і монтаж систем вентиляції своїми силами можливо тільки на невеликих об'єктах, де складність комунікацій невелика і ймовірність помилок мінімальна. Розглянемо, які чинники є основними на кожному з етапів.
проектування
В першу чергу ви повинні визначитися з типом системи, яка буде реалізована.
Що стосується природних варіантів, то можна виділити наступні важливі фактори:
- Максимальна відстань від вхідного до вихідного отвору в системі не повинно перевищувати 6 метрів, це забезпечує необхідну тягу і гарантує високу ефективність системи.
- Вхідні отвори повинні забезпечувати необхідний приплив повітря (як його розрахувати, ми розглянемо трохи нижче).
- Вихідний колектор повинен розташовуватися не менше ніж в 1 метрі від поверхні покрівлі, інакше тяга може змінюватися під впливом вітру.
Зверніть увагу! Пам'ятайте два простих правила: в системі природної вентиляції повинно бути мінімальна кількість вигинів, і довжина каналів повинна бути якомога менше. Це гарантує високу ефективність системи.

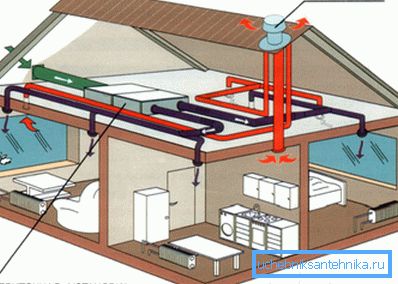

Що стосується комунікацій з примусовою циркуляцією повітря, то тут важливо пам'ятати, що проектування вентиляційних систем здійснюється з урахуванням таких вимог:
- В першу чергу визначається, з яких елементів складатиметься система, це дуже відповідальний етап, на якому важлива точність, так як придбання зайвих елементів, як і їх нестача, в процесі роботи вкрай небажано.

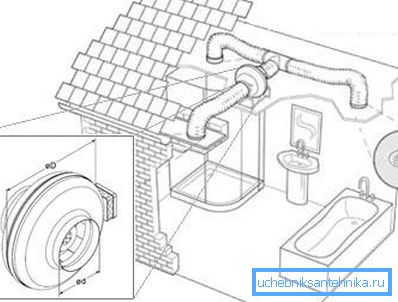

- Далі необхідно визначити, де будуть розташовуватися ті чи інші елементи системи, найкраще скласти план для кожного приміщення і визначити, які вузли будуть розміщені саме в ньому.
- Найкраще проект вентиляції включити в загальний план будови, так набагато простіше провести монтаж, так як повітроводи можна розташувати в порожнинах стін і міжповерхових перегородок. Крім того, отвори під певні елементи і місця їх кріплення будуть спочатку передбачені, що значно спростить роботи згодом.
- Особливу увагу слід приділити таким приміщенням як кухня, ванна кімната, санвузол, комора, котельня - саме в них потрібна якісна вентиляція і збільшений повітрообмін (наприклад, в приміщеннях з підвищеною вологістю обсяг повітрообміну за годину повинен бути в три рази вище, ніж в житлових кімнатах ).

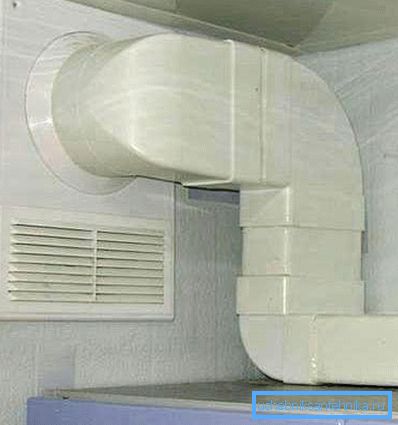

Зверніть увагу! Для того щоб спростити роботи по установці і монтажу, іноді доцільно використовувати не круглі, а квадратні або прямокутні труби, їх набагато зручніше розміщувати в порожнинах, а при зовнішньому способі прокладки такі комунікації виглядають набагато краще.
Розрахункові роботи
Для початку робіт потрібна наявність плану будови з параметрами всіх приміщень і їх призначенням. Кількість необхідного повітря розраховується індивідуально для кожного приміщення і вимірюється в кубометрах на годину.
Основних методик розрахунку необхідного для приміщення повітрообміну дві, розглянемо особливості кожного з них:
- Можна використовувати коефіцієнт кратності, який множиться на обсяг тієї або іншої кімнати. Тобто, довжина приміщення множиться на ширину і на висоту, отриманий результат і є обсяг в метрах кубічних. Для житлових кімнат коефіцієнт дорівнює 1, тобто кількість повітрообміну за годину дорівнює їх обсягу, для ванних кімнат і технічних приміщень коефіцієнт дорівнює 3.
- Ще один варіант розрахунку - використання нормативів споживання повітря на людину. Для спалень цей показник дорівнює 20 м.куб. / Год, для інших житлових кімнат - 40, для побутових, ванних і кухонних приміщень - 60. Тобто, у вітальні будинку, де постійно живуть 4 людини, обсяг повітрообміну повинно складати 160 кубометрів в годину, ось така досить проста інструкція допоможе зробити розрахунки швидко і точно.
Також дуже важливо правильно підібрати розмір повітропроводів, особливо, якщо проектування системи вентиляції здійснюється самостійно. Нижче представлена таблиця, по якій можна визначити обсяг повітрообміну в залежності від швидкості потоку.
Зверніть увагу! Пам'ятайте, що мінімально допустимий діаметр для каналів природного повітрообміну не повинен бути менше 10 см, для примусових систем - не менше 6 см.
висновок
У будь-якому випадку, оптимальним рішенням буде узгодження готового проекту і результатів розрахунків у фахівців. Відео в цій статті допоможе зрозуміти деякі особливості розглянутих робіт краще.
