Проектування вентиляції: як вибрати обладнання та

Комфортний мікроклімат в будинку або квартирі багато в чому залежить від правильного функціонування системи припливу свіжого і видалення забрудненого повітря. А ефективність її роботи безпосередньо пов'язана з тим, наскільки якісно виконано проектування вентиляції і кондиціонування приміщень.

Докладного висвітлення цього питання присвячений наведений нижче матеріал.

Різновиди вентиляційних систем

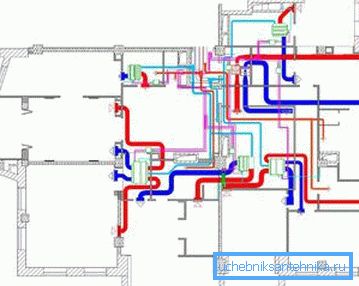

З огляду на високу вартість проектування вентиляції і кондиціонування, багато умільці відмовляються від послуг спеціалізованих архітектурних бюро та інженерних фірм, готуючи потрібну документацію своїми руками.

Цей процес досить трудомісткий і вимагає наявності певних теоретичних знань.

Крім того, обов'язково потрібно брати до уваги такі фактори:

• площа приміщень;
• їх функціональне призначення;

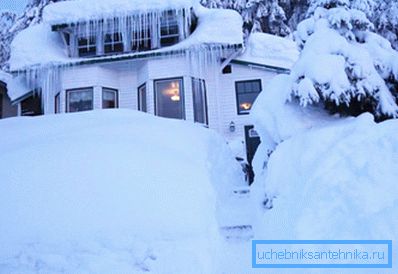

• географічне розташування і кліматичні особливості;
• режим експлуатації споруди.

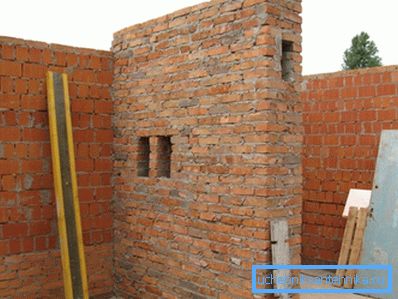

Крім того, в системах подачі повітря приватного котеджу необхідно заздалегідь передбачати монтаж фільтраційних установок, а також вентиляційних шахт, які можуть бути частиною конструкції будівлі.

Якщо ж мова йде про проектування вентиляції для:

• виробничих будівель (цеху, майстерні);
• точок громадського харчування (ресторану, їдальні);
• приміщень комерційного призначення (складів, торгових комплексів) -

- то тут, крім ефективності, потрібно враховувати безліч додаткових вимог - протипожежних, санітарних, технологічних і так далі. В цьому випадку настійно рекомендується залучити до роботи спеціаліста.

За СНиП 2.04.05-91 існує кілька різновидів систем забезпечення приміщень чистим повітрям:

• з природною тягою повітря;
• з примусовою організацією руху повітряного потоку;
• комбіновані схеми.

Зверніть увагу! При проектуванні, крім технічних параметрів, необхідно враховувати економічну складову, тобто те, якою буде ціна експлуатації системи вентиляції. Якщо природне провітрювання не вимагає витрат, то вентилятори, нагрівачі і рекуператори, є частиною механічної системи, споживають електрику, що збільшує рахунки на оплату комунальних послуг.

Проектування природної вентиляції

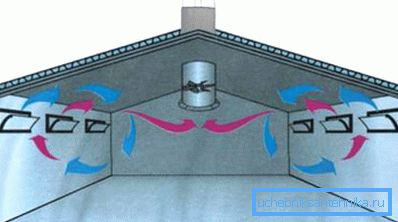

Цей спосіб забезпечення приміщень чистим повітрям використовується з незапам'ятних часів і зберігає свою популярність в даний час. У цьому випадку рух повітря організовується за рахунок різниці температури і тиску ззовні будинку (квартири) і всередині приміщень.

Повітря, забруднене продуктами життєдіяльності людини, витягується назовні через вихідні канали та засмоктується всередину проходячи крізь вікна, кватирки, щілини і пори в стінах.

На ефективність роботи такої вентиляції впливають:

• напрямок вітру;
• Температура оточуючого повітря;
• атмосферний тиск.

Однак, якщо раніше роль витяжки грала пічна труба, а щілини між колодами пропускали достатню кількість повітря, то сучасні технології будівництва передбачають практично повну герметичність внутрішніх приміщень. Тому необхідно проектувати і монтувати додаткові припливні і витяжні канали-повітроводи. Тільки тоді природна вентиляція буде працювати ефективно.

Переваги і недоліки

Перш ніж більш детально розглядати проектування по вентиляції з природною тягою, ще раз зупинимося на її плюси і мінуси.

Особливості конструювання припливних каналів

Проектування і розрахунок вентиляції необхідно починати з припливної системи. Щоб заміщення повітря відбувалося найбільш ефективно, слід забезпечити входить рух повітря зі швидкістю, що дорівнює 0,2 метра в секунду. Для цього використовуються спеціальні вхідні клапани.

Зверніть увагу! Багато починаючі майстри нехтують установкою цього устаткування, сподіваючись на те, що його роль з успіхом виконають вікна і кватирки. Такий підхід в корені невірний. По-перше, так сильно збільшуються тепловтрати, по-друге, порушується звукоізоляція, по-третє, в приміщення потрапляє велика кількість пилу з вулиці.

При проектуванні припливних каналів слід знати, що існують два типи клапанів:

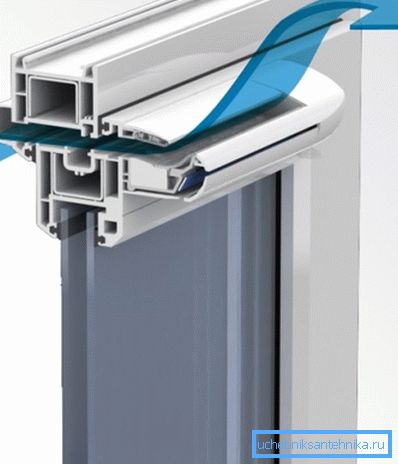

1. віконні. Вбудовуються безпосередньо в раму вікна (в ній потрібно попередньо зробити отвір). Вони пропускають достатню кількість зовнішнього повітря, знижуючи швидкість вхідного потоку. При дуже низькій температурі за вікном, їх можна закрити заслінками.
2. стінові. Монтуються в стіні між підвіконням і радіатором опалення. Конструкцією передбачено наявність фільтра і шумопоглиначів. Крім того, що входить повітряний потік буде підігріватися. Повітропровід може бути обладнаний автоматичною заслінкою, яка регулює інтенсивність надходження повітря в залежності від зовнішніх умов (температури і вологості).

Нюанси облаштування витяжних повітропроводів

Інструкція по конструюванню природної вентиляції, крім вхідних каналів, передбачає обов'язкову наявність витяжних повітропроводів.

При самостійній розробці проекту слід брати до уваги такі особливості:

• виходять отвори необхідно розташовувати в сантехнічному приміщенні і кухні, так як саме там повітря забруднюється і зволожується найбільше;
• кінець витяжної труби в котеджі повинен підніматися над рівнем даху на висоту понад 0,7 метра, інакше перепад тисків буде недостатнім для появи тяги;
• верхній зріз витяжного каналу слід захистити парасолькою, що запобігає потраплянню всередину опадів і сторонніх предметів;
• вентиляційний канал краще робити з нержавіючих труб, а не цегли, так як їх гладка внутрішня поверхня сприяє появі гарної тяг і не створює опору потоку повітря.

Проектування комбінованої вентиляції

Незважаючи на те, що природна система припливу і видалення повітря більш економічно вигідна, доцільно зупинити свій вибір на проекті комбінованої вентиляції.

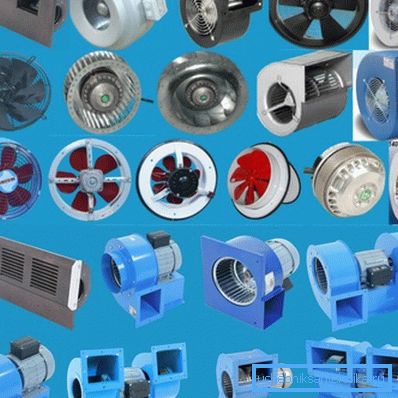

В цьому випадку стандартна схема посилюється в потрібних місцях електричним обладнанням, яке збільшує швидкість повітряного потоку.

Приплив в цьому випадку також організовується за допомогою підвіконних або віконних клапанів, а витяжний канал обладнується вентилятором.

Наведемо кілька способів, за допомогою яких можна організувати ефективну схему комбінованої вентиляції:

1. У невеликій за площею квартирі або заміському будинку досить встановити вентилятори на кожен з вентиляційних виходів. Крім того, необхідна електрична витяжка, розташована над плитою. Вентилятори можуть бути підключені до однієї електричної лінії зі світлом і включатися одночасно з ним. Можна також встановити датчики, що реагують на рух. Великий мінус такого рішення - відсутність природного повітрообміну, тобто витяжка буде працювати тільки при включеному обладнанні.
2. Вентилятор встановлюється в загальному повітряному каналі, куди підводяться повітроводи, що йдуть від кухні і санітарного блоку. Найчастіше в цьому випадку вся система монтується на горищі, а вентиляційні решітки - на стелі. Тут важливо ретельно розрахувати перетин повітроводів і потужність встановлюваних вентиляторів. Всі необхідні параметри вказані в супровідній документації до обладнання.

У деяких випадках можлива установка вентиляторів і на припливні канали. Вони відрізняються від витяжних тим, що можуть підігрівати холодне повітря, що надходить з вулиці. Завдяки цьому обладнанню в кімнатах утворюється підвищений тиск, який як би «видавлює» забруднене повітря в виходять повітряні канали.

Проектування механічної вентиляції

Якщо площа вашого житла перевищує 300 кв. метрів, доцільно задуматися про проектування та встановлення комплексної автоматизованої вентиляційної системи. Вона найбільш ефективна, проте, її розробкою та монтажем повинні займатися тільки фахівці.

Потрібно враховувати безліч особливостей:

• кількість і розмір повітропроводів, схему їх розподілу по дому, місця облаштування вхідних і вихідних отворів;
• потужність використовуваних вентиляторів;
• необхідність установки фільтрів, рекуператорів, стабілізаторів вологості і так далі.

Найчастіше проектування такої системи здійснюється разом з підготовкою креслень самого житлового будинку.

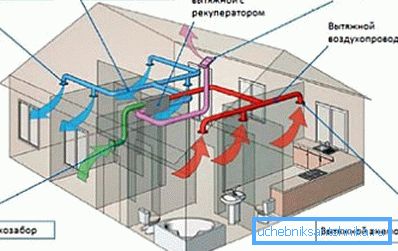

Основна перевага автоматичної припливно-витяжної вентиляційної системи - повністю автоматична робота. Спеціальна електроніка самостійно регулює швидкість, обсяг і температуру повітряного потоку, спираючись на дані, одержувані від зовнішніх датчиків.

Ще один плюс - наявність рекуператора. Цей пристрій здійснює підігрів вхідного повітряного потоку за рахунок вихідного (не допускаючи їх змішування), що дозволяє значно скоротити витрати на опалення приміщень в холодну пору року. Також можлива установка одного кондиціонуючого апарату, який створює комфортний мікроклімат у всіх приміщеннях без використання окремих спліт-систем.

вентиляція цоколя

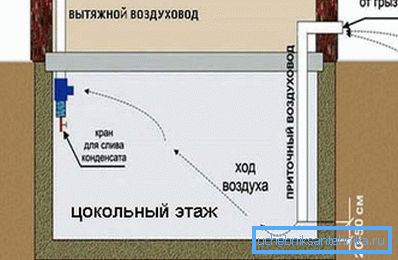

Якщо ви самостійно проектуєте систему вентиляції котеджу, не слід забувати про підвалі і цокольному поверсі.

Як правило, на цьому рівні розташовується безліч допоміжних приміщень:

• майстерень,
• саун,
• пралень,
• комор,
• басейнів і так далі.

Всі вони вимагають ефективної вентиляції, інакше підвищений рівень вологості призведе до утворення цвілі і грибків на стінах, що негативно позначиться на мікрокліматі не тільки підвалу, але і всього житлового будинку в цілому.

висновок

Ознайомившись з наведеної вище інформації, ви отримали уявлення про нюанси проектування і монтажу різних різновидів вентиляційних систем.

Відео в цій статті також присвячено тому, як навчитися проектувати вентиляцію власної квартири або заміського котеджу.
