Проектування вентиляції в будинку: нормативні вимоги та

Тема цієї статті - проектування вентиляції в приватному будинку. Тут немає абстрактних теоретичних досліджень і рекомендацій: пропонований матеріал - короткий виклад практичного досвіду автора в області конструювання системи вентиляції у власному житлі.

Передмова

Кілька років тому автор цих рядків в'їхав в новий будинок. Будова приваблювало красивим видом з вікон і чудовим ремонтом; перші враження, зрозуміло, були захопленими.

Однак перша ж зима (слід зауважити, досить м'яка: для зимового Криму навіть -5 вважаються рідкісним заморознем) виявила ряд проблем.

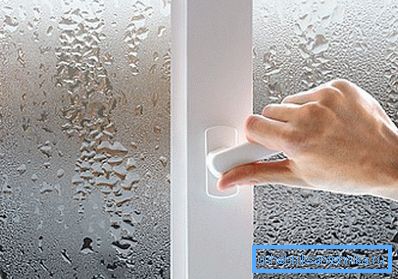

• Скло металопластикових вікон були постійно запітнілими. Конденсат збирався краплями і утворював калюжі на підвіконні.
• Повітря в будинку через якийсь час став важким і затхлим. З'явилися неприємні запахи.

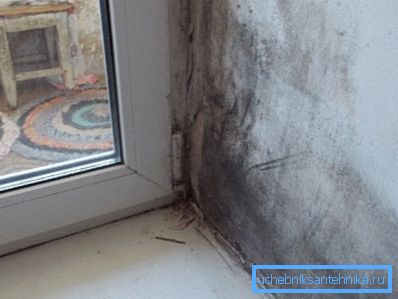

• Кути почали відволожуватися; стіни були вологими на дотик. Буквально через місяць з'явився грибок.

  Зауважте: цвіль - це не тільки негарно. Грибок прискорює руйнування капітальних конструкцій; крім того, продукти його життєдіяльності вважаються вкрай шкідливими для здоров'я мешканців зараженого житла.

• При, здавалося б, цілком комфортній температурі + 18С будинку суб'єктивно було дуже холодно.

Останнє зіграло вирішальну роль. Після кількох десятиліть на Далекому Сході ідея мерзнути в Криму здалася настільки протиприродною, що було вирішено присвятити всі сили і час вирішення проблеми. Її (причину) виявилося знайти нескладно: в будинку повністю була відсутня система вентиляції.

На той момент проект вентиляції будинку представлявся автору чимось вкрай складним і вимагає вузькоспеціальних знань: досвіду і знань катастрофічно не вистачало. Подальші дії відбувалися народним методом проб і помилок. Ця стаття - спроба поділитися вдалими ідеями.

Нормативні вимоги

Проектування і розрахунок вентиляції в приватному будинку було цілком логічним почати з досліджень нормативної документації. Пошук був недовгим: інструкція знайшлася у вітчизняному СНиП 31-02-2001 Будинки житлові одноквартирні.

Для початку з'ясувалося, що підтримувана в будинку температура не відповідала діючим нормам.

Перенастроювання кондиціонерів, опалювати будинок, збільшила витрату електроенергії, але передбачувано жодним чином не поміняла безрадісну картину: у всіх приміщеннях і раніше було сиро і дуже, дуже холодно. Так, незважаючи на відповідну нормам температуру.

Розділ, що відноситься безпосередньо до вентиляції, надав нову їжу до роздумів.

Підрахувати обсяг опалювального взимку поверху було нескладно: він склав 240 кубометрів. Однак в силу специфічної планування, відсутності газового обладнання і наявності всього двох постійних мешканців розрахунок вентиляції будинку був скоректований з міркувань економії тепла: замість повсякчасного повітрообміну в обсязі 240м3 було вирішено зупинитися на вдвічі меншій продуктивності вентиляції.

Закипіла робота.

Реалізація

вибір схеми

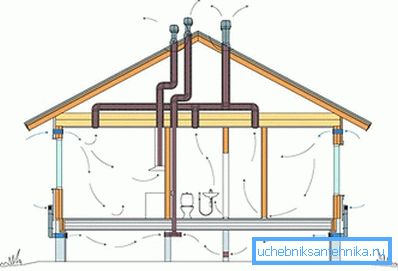

У вже згаданому СНиП 31-02-2001 передбачено три принципових схеми вентиляції:

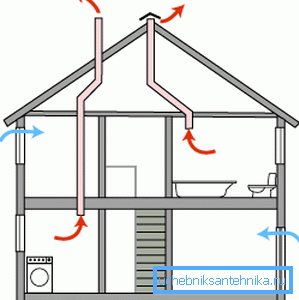

• природна - коли відпрацьоване повітря витісняється в вентканал завдяки природній циркуляції. Нагрівшись, він спрямовується вгору і виявляється у повітрозабірника; приплив забезпечується вентиляційними гратами в нижній частині стін або підсмоктуванням через неущільнений двері і вікна.

• примусова - з відкачуванням відпрацьованого і нагнітанням свіжого повітря вентиляторами.
• комбінована - коли примусово здійснюється тільки відкачування повітря. Подача знову-таки організовується за рахунок негерметичних вікон і дверей.

Було вирішено зупинитися на третьому варіанті.

Причин було кілька.

1. Для організації витяжки з кухні, санвузла та кімнат можна було використовувати замурований будівельниками канал між ригелем, на який спиралися плити перекриття, і стіною. А ось припливне канал довелося б прокладати, псуючи стіни.
2. Природна вентиляція працювала б з непередбачуваною продуктивністю: для узбережжя Криму взимку характерні сильні вітри. Примусова витяжка обмежена можливостями витяжного вентилятора; вітру впливають на її роботу незначно.

1. Канал для примусової вентиляції може мати менший діаметр, ніж повітропровід для природної циркуляції повітря.
2. Нарешті, привертала невисока ціна необхідних для реалізації проекту комплектуючих. В общем-то, була потрібна труба з дефлектором, кілька вентиляційних решіток, пластиковий люк, вентилятор з проводом і вимикач для нього.

монтаж

Змонтувати нечисленне обладнання своїми руками було нескладно.

1. Канал між ригелем і стіною був розкритий з боку вулиці за допомогою перфоратора. В отворі вгніздились труба з дефлектором; паз був запінили і зашпаклювати.
2. З внутрішньої сторони стіни в каналі був змонтований пластиковий люк для установки, ремонту та заміни вентилятора. Через нього в трубу був встановлений сам вентилятор; вимикач виведений на зручну висоту.

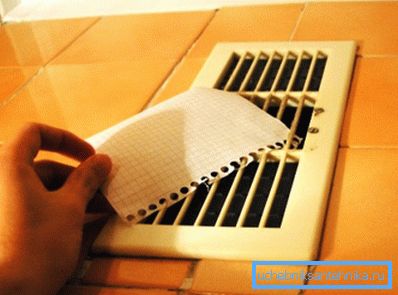

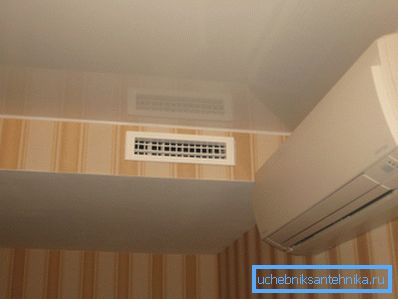

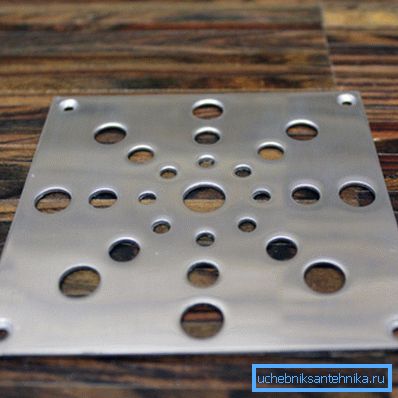

3. Уздовж каналу в кожному приміщенні були встановлені вентиляційні решітки.

Проміжні висновки

За першу ж добу роботи примусової вентиляції повітря в будинку перестав бути затхлим; зникли неприємні запахи. Відчуття постійного холоду при 20 градусах тепла забулося, як страшний сон.

Зверніть увагу: з ростом вологості стрімко збільшується теплоємність і теплопровідність повітря. Саме тому поблизу великих водойм температура трохи вище нуля переноситься гірше, ніж -10 в регіонах з низькою вологістю.

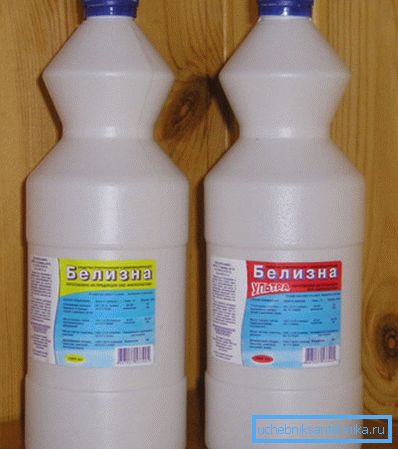

Грибок був знищений білизну; вона ж допомогла позбавитися від слідів життєдіяльності цвілі - неохайних чорних плям.

Єдиною проблемою став прохолодний підлогу: підсмоктування холодного повітря через негерметичну вхідні двері давався взнаки.

Приплив з підвалу

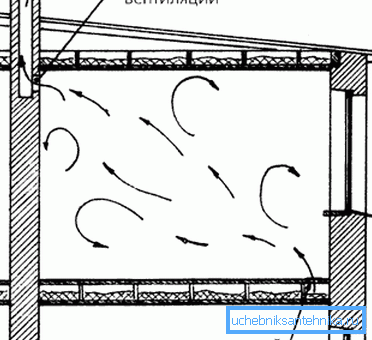

Остаточно позбутися останньої напасті допомогла подача повітря з підвалу. Завдяки заглиблення нижче рівня грунту в ньому без всякого опалення цілий рік трималася температура близько +14 С, незважаючи на постійно відкрите на вулицю вентиляційне віконце.

У плитах перекриття були пробурені отвори для підсосу підігрітого повітря; зверху їх накрили вентиляційні решітки.

Результат виявився вище всяких похвал:

• При площі поверху 75м2 середня теплова потужність, необхідна для підтримки комфортних 20С, становить всього 2-4 КВт в залежності від вуличної температури.
• З повністю відключеним опаленням температура не падає нижче + 12С навіть при мінусовій температурі за вікном.

висновок

Автор щиро сподівається, що його досвід стане в нагоді читачеві. Додаткову інформацію про те, як спроектувати вентиляцію в будинку, можна виявити, переглянувши відео в цій статті.

Успіхів!
