Проектування витяжної вентиляції: основні правила та

Ефективна вентиляція необхідна кожному будинку, будь то промисловий комплекс, заміський котедж або квартира в багатоповерховому будинку. Попереднє складання проекту дозволить вам уникнути скоєння можливих інженерних помилок в процесі виконання монтажних робіт, провести їх більш економно і якісно. У даній статті ми розглянемо основні принципи проектування вентиляційних систем.

загальні положення

Навіщо взагалі здійснюється провітрювання будівель? Давайте розберемося з цим питанням більш детально, щоб повною мірою відчути значимість повноцінної вентиляційної системи:

призначення

1. Заміна повітряних мас. Якщо цього не робити, то в замкнутому приміщенні накопичуються:

• вуглекислий газ, який є продуктів дихання людини;
• чадний газ, що виходить від приладів опалення й грубки і представляє найбільшу загрозу здоров'ю мешканців; (Див. Також статтю Гофра для вентиляції: особливості.)

• неприємні запахи, які найчастіше виходять з туалету і супроводжують процес готування;
• пил, хвороботворні мікроорганізми і можливі виділення предметів інтер'єру.

Повітря з таким складом неприємний і навіть небезпечний для вживання людським організмом, що може привести до виникнення безлічі захворювань.

1. ліквідація вогкості. Своєчасна і ефективна просушування стін, підлоги, стелі і предметів меблів дозволяє запобігти появі грибків, цвілі і розвитку процесів гниття.

Порада: крім облаштування вентиляційної системи в місцях утворення цвілі рекомендується наносити спеціальні антисептики. Це значно збільшить ефективність вирішення проблеми.

види

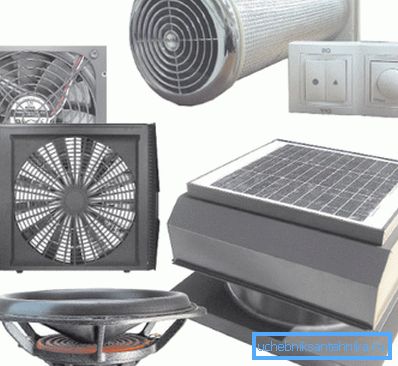

Можна виділити два основні варіанти реалізації вентиляції в приватному будинку або квартирі:

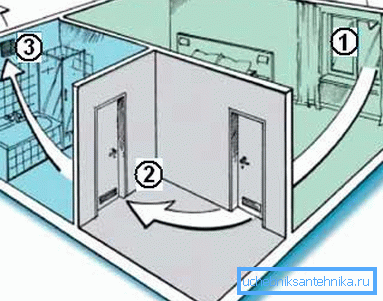

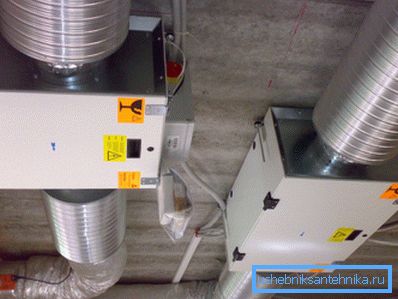

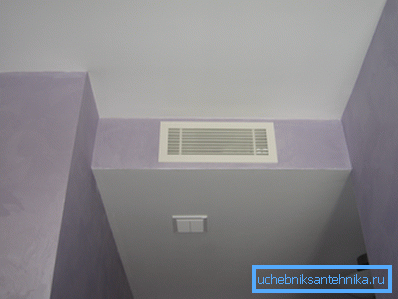

Для невеликих квартир зазвичай цілком достатньо природної системи, витяжки якої розташовуються в туалеті ванній і, звичайно ж, на кухні. А ось для просторого приватного будинку, що має більше одного поверху потрібна більш складна організація вентиляції з попереднім проектуванням. (СМ. Також статтю Вентиляція даху: особливості.)

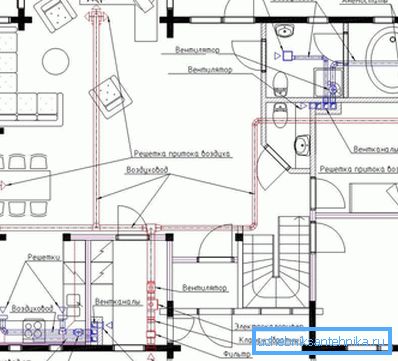

складання проекту

Проектування можна виконати своїми руками або дозволити це зробити фахівцям. У будь-якому випадку варто ознайомитися з основними принципами виконання такого завдання.

Порада: рекомендується здійснити проект системи вентиляції ще до початку будівництва будинку. Це дозволить вам домогтися більшої ефективності і вписати вентиляційні канали в дизайн приміщень, що буде виглядати більш естетично, ніж їх маскування в уже зведеному будинку.

Технічне завдання

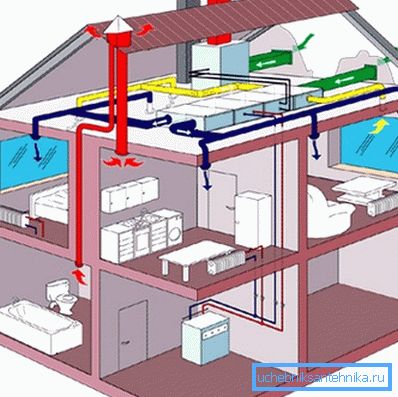

Проектування припливно-витяжної вентиляції починається зі складання технічного завдання, в якому необхідно врахувати:

• кількість всіх кімнат;
• площа кожного приміщення;
• архітектуру всього будинку;
• функції, що їх кожною кімнатою;
• кількість і місцезнаходження всіх додаткових об'єктів, які справляють істотний вплив на рух повітряних мас: санвузли, кондиціонери, печі, каміни і інші подібні інженерні конструкції.

проведення розрахунків

Тепер давайте розглянемо, як розрахувати припливно-витяжну вентиляцію. Для цього нам знадобитися знайти прийнятну потужність системи, що вимірюється пропускається через неї кількістю кубометрів повітря в годину, для кожного приміщення окремо і всієї будівлі в цілому.

Залежить ж даний показник від двох наступних параметрів:

1. Кратність повітрообміну окремо взятої кімнати. Ця величина не має розмірності і визначає інтенсивність заміни повітряних мас в залежності від функціонального призначення приміщення. Так, наприклад, для житлових зон вона дорівнює 1, але не менше 30 м³/ Ч на одну людину, а для більш забруднюються санвузлів і кухонь - 1,5, але не менше 60 м³/ Ч. Таким чином, розрахунок припливно-витяжної вентиляції виконується за формулою:

L = n? V, де

L - необхідний мощностной показник, n - нормована кратність повітрообміну, V - об'єм кімнати.

Для прикладу візьмемо вітальню площею 6 на 4 м і висотою стель 2,5 м: 1? 60 = 60 м³/ Ч.

1. Максимальна кількість одночасно знаходяться людина. Від того, скільки людей може зібратися в приміщенні, також залежить проектування вентиляції, і інструкція знаходження такої залежність виглядає наступним чином:

L = N? L_N, де

L - необхідний мощностной показник, N - найбільша кількість людей, які можуть одночасно розміщуватися в приміщенні, L_N - нормоване споживання повітря однією людиною в залежності від функціональності кімнати. Згідно Сніпу останній параметр може приймати такі значення:

Тобто, якщо взяти провітрювану вітальню в будинку, де проживає 3 людини, то отримаємо: 3? 30 = 90 м³/ Ч. Так як це значення перевищує, то яке ми вивели в попередньому прикладі, використовуючи кратність повітрообміну, то його і беремо за основне для подальших розрахунків.

Провівши всі необхідні обчислення, зазвичай виходить, що:

1. Для квартир багатоповерхових будинків необхідна вентиляція потужністю від 100 до 500 м³/ Ч.

1. Для приватних будинків - від 1000 до 2500 м³/ Ч.

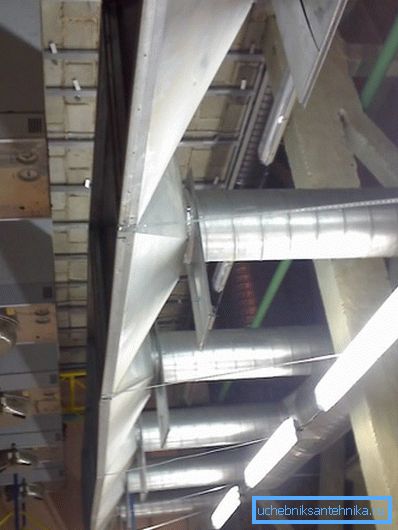

1. Для виробничих будівель - від 1000 до 15000 м³/ Ч. Розрахунок витяжної вентиляції виробничих приміщень є найбільш складним і ємним.

Особливості проектування вентиляції для приміщень, площа яких перевищує 1000 м²

Чим складніше проект і чим більша кількість вузлів він включає, тим вище його ціна. Це слід враховувати при його замовленні у фахівців.

Також потрібно подбати про наявність таких елементів, як:

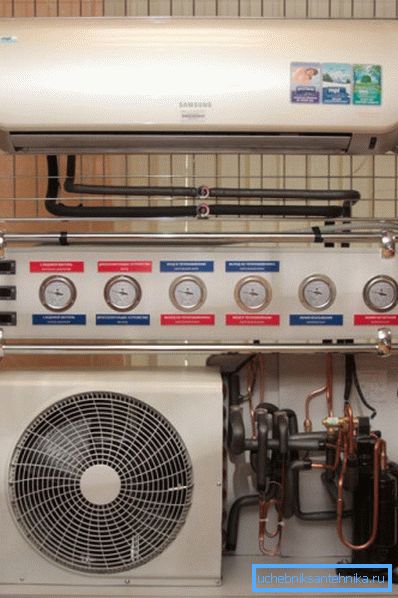

1. Вентиляційна камера. Це спеціально передбачене окреме приміщення, в якому розміщується вся необхідна для здійснення ефективної примусової вентиляції апаратура. Температура в ньому повинна бути приблизно на одному рівні протягом усього року.

1. Якісна шумоізоляція. Якщо днем ​​вам звуки, що доносяться з вентиляційної системи, можуть здатися прийнятними, то вночі, коли навколо панує тиша, вони можуть доставляти колосальні незручності.

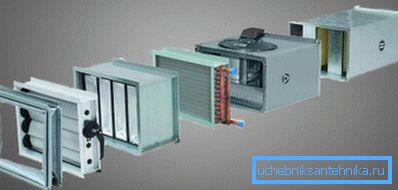

1. При використанні водяного калорифера як елемент нагріву потрібно також здійснити підведення води і подбати про гідроізоляцію приміщень.

висновок

Ми розглянули, як розрахувати витяжну вентиляцію, а також особливості її проектування. Її потужність вимірюється в кількості пропускаються кубометрів повітря за одну годину, на яке впливає функціональне призначення приміщення і максимальну кількість людей, які перебувають одночасно в кімнаті.

Деякі розрахунки цілком можна провести самостійно, але для будівель з великими площами краще заручитися допомогою професіоналів, так як допущені через недосвідченість помилки можуть обійтися в наслідок набагато дорожче оплати за їх роботу.

Відео в цій статті ознайомить вас з додатковою кількістю матеріалів, які мають безпосереднє відношення до викладеної теме.Предварітельное проектування допоможе вам створити більш ефективну вентиляцію.
