Профілактичне обслуговування вентиляційних установок

Згідно з тим, що існує інструкція по експлуатації вентиляційних установок, виходячи з якої, агрегатів і воздуховодам потрібно профілактичний ремонт і обслуговування, існують певні терміни для виконання тих чи інших видів робіт.

При цьому також слід враховувати вид вентиляції, яка може бути:

• витяжної,
• припливної,
• припливно-витяжної.

Ці види в свою чергу теж діляться за типами, як-то:

• загальна,
• місцева,
• природна,
• механічна (з електроприводом).

Ми розповімо вам про положеннях терміни, способи, види та типи, а крім того для вас є відео в цій статті.

Багато що про вентиляцію

Примітка. Вид і тип вентиляційного пристрою безпосередньо впливає на ступінь забруднення повітропроводів, а також на те чи потрібно обслуговування механічної частини (для витяжок і обдування).

Припливне варіант вентиляції вказує на те, що чистий (холодний, теплий) повітря тільки надходить в приміщення по трубопроводу, а його відтік відбувається природним шляхом - через відкриті вікна, двері і різні нещільності в приляганнях тих же вікон і дверей.

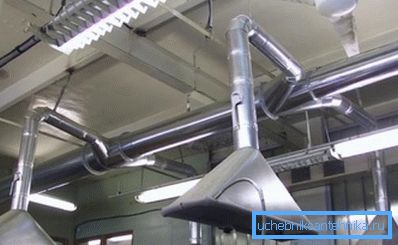

У таких випадках надлишковий тиск не грозить - це може статися тільки в спеціалізованих щільно закупорених приміщеннях, але там для цього передбачені відвідні канали. Приплив повітря може здійснюватися в загальному порядку на всю площу кімнати або цеху, але може також бути спрямовані на певне місце, як на фото вгорі, що більш економно по витраті енергоресурсів.

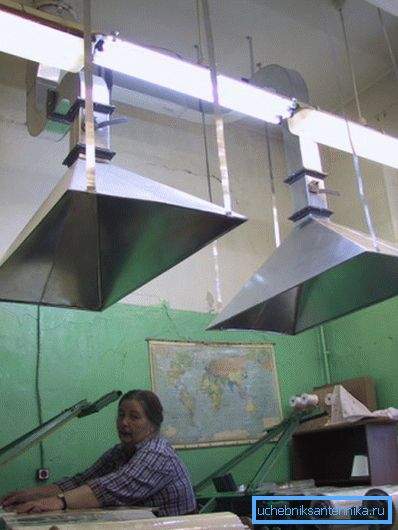

За зовнішнім виглядом системи витяжки та обдування місцевого призначення дуже схожі між собою - ті ж труби і ті ж парасолі, тільки ось рух повітряного потоку там відбувається в прямо протилежних напрямках.

Усмоктувальні пристрої, втім, як і обдувальні, як правило, мають електропривод, що спонукає до циркуляції повітряного потоку. Місцеві витяжки використовуються в основному на виробничих підприємствах для збору шкідливих газів і неприємних запахів.

Припливно-витяжна вентиляція може бути механічною (з електроприводом) і природної - останній варіант знаком кожному, так як його використовують в багатоповерхових житлових будинках, офісах, магазинах, лікувальних установах і підприємствах. Повітрообіг по системі шахт і каналів може також розбавлятися витяжними вентиляторами локального типу, наприклад, ви такі можете зустріти в санвузлах житлових будинків.

Терміни профілактики і види виконуваних робіт

Що потрібно робити щороку

1. Слід провести перевірку підшипників двигуна, що обертає лопаті (крильчатку), який знаходиться в повітряному теплообміннику.
2. Перевірка технічного стану крильчатки.
3. Профілактика сифонів дренажу.
4. Огляд водяної помпи, що знаходиться на теплообміннику.
5. Ревізія опор для віброізоляції.
6. Тестування всіх контрольно-вимірювальних приладів.
7. Очищення решіток жалюзі.
8. Огляд всієї електропроводки.
9. Ревізія воздухопроводящих трубопроводу на предмет герметичності.
10. Обробка теплообмінника хімічними миючими засобами.

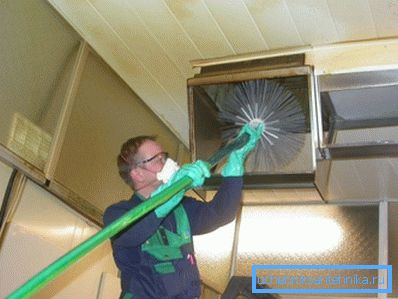

11. За допомогою тих же хімічних засобів чистять внутрішню порожнину воздуховода.
12. Перевірка герметичності і (при необхідності) ущільнення стиків трубопроводу.

Що потрібно робити раз на півроку

1. Перевірити фільтри для вентиляційних установок на предмет їх забруднення.
2. Очистити дренаж конденсату хімічними засобами.

Що потрібно робити раз в квартал

1. Провести перевірку кріплень на міцність і гнучкість, а також їх протяжку.
2. У мотовентіляторах оглянути вмонтовані пружини.
3. Огляньте захисний картер ременів на вірність положення і спробуйте їх натяг.
4. Зніміть утворився наліт з крильчатки і оцентруйте її на валу.
5. Можливо, знадобиться відрегулювати вали двигунів і крильчаток.
6. Огляд на паралельність, а в разі потреби і регулювання положення валу і крильчатки.
7. Профілактика водяної помпи форсунки.
8. Перевірка ланцюга устаткування (силове, котра управляє) і підтяжка різьбових вузлів при необхідності.
9. Тестування триходового клапана на підігріві повітря і на охолодженні.
10. Мастило всіх підшипників.
11. Регулювання ременів приводу.
12. Налагодження на відповідність шківів вентилятора з провідним шківом при потребі

Що потрібно робити кожен місяць

1. Візуальний огляд усього обладнання.
2. Ревізія кріплень на міцність і гнучкість, а також їх профілактика.
3. Огляньте захисний картер ременів на вірність положення і спробуйте їх натяг.
4. Зніміть утворився наліт з крильчатки і оцентруйте її на валу.
5. Можливо, знадобиться відрегулювати вали двигунів і крильчаток.
6. Тестування фаз - дисбаланс по напрузі і по струму.
7. Профілактика електричних приводів запірної і регулюючої арматури.
8. Запис свідчень контрольно-вимірювальних приладів.
9. Чистка і при необхідності заміна повітряних фільтрів.
10. Перевірка стану виброизолирующих опор.
11. Профілактика зволожуючих форсунок, насосного фільтру, накопичувального бака і камер зрошення
12. Контроль теплообмінника, дренажу і його чистка при необхідності.
13. Візуальний огляд і при необхідності заміна привідних ременів.

механічна вентиляція

Примітка. Нижче ми розглянемо основні типи механічної вентиляції, які, на відміну від установок природного повітрообміну, найбільше потребують обслуговування. Циркуляція повітря примусовим шляхом здійснюється або за допомогою крильчатки, що обертається електродвигуном, або за допомогою ежектора (остаточний ефект практично однаковий, хоча ціна різна).

припливна

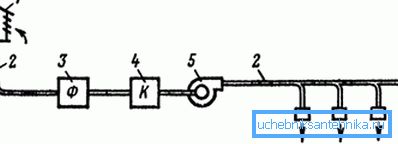

Система припливної вентиляції в більшості випадків з повітрозабірного пристрою, який також називають воздухопріёмніком (1), він встановлюється із зовнішнього боку будівлі (зазвичай, на даху), але при цьому для нього підшуковують місце, де найбільш чисте повітря.

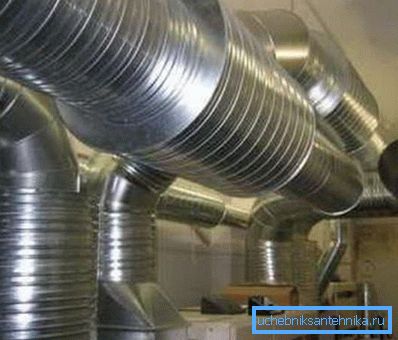

У приміщення повітря транспортується воздуховодом, позначених на схемі цифрою 2 - їх виготовляють з цегли, бетону, суміші шлаку і алебастру, а також металу і пластика. Від пилу повітряний потік очищається за допомогою фільтру (3).

Щоб в зимову пору року в приміщення не потрапляв сильно охолоджене повітря, його пропускають через калорифери (4), де в якості теплоносія зазвичай використовують гарячу воду і пар, але також практикується застосування електрокалориферів. Повітряний потік спонукає пересуватися відцентровий вентилятор (5).

Цифрою 6 позначена насадка з припливним отвором, через яке повітря потрапляє в приміщення - це може бути локальна або розгорнута подача (місцева або загальна вентиляція), яка регулюється за допомогою засувок або дросель-клапанів, які перебувають на відгалуженні воздуховода в воздухопріёмніке.

Для вентиляторів, калориферів і фільтрів, як правило, облаштовується робоча камера - вони повинні перебувати в одному приміщенні, як цього вимагають правила експлуатації вентиляційних установок.

Транспортується повітря подається в робочий простір в зону не більше двох метрів заввишки - це відповідає людському росту, отже, дозволяє дихати чистим повітрям. На виході встановлюють глушник шуму вентиляційних установок, щоб вихідний потік не дратував слух сторонніми звуками.

витяжна

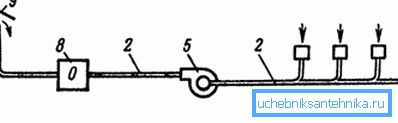

Для витяжного пристрою необхідні насадки з витяжними отворами (на малюнку вони позначені цифрою 7), через які з приміщення відсмоктується повітря, крильчатки, що обертається електродвигуном (5) і каналів для транспортування повітря (2).

Цифрою 8 на схемі позначено фільтруючий пристрій для очищення потоку від газів і пилу, але фільтри встановлюють лише в тих випадках, якщо концентрація забруднення в викидається в атмосферу повітрі перевищує норми для певної ділянки (житловий район, заміська територія, гори). Самі пристрої для викиду (9) слід встановлювати на 1-1,5 м вище коника або верхньої частини схилу даху.

Коли задіюється витяжна вентиляція, то чисте повітря проникає в приміщення через двері, вікна кватирки або спеціально обладнані отвори і крізь нещільності з'єднань конструкції (ті ж вікна і двері). У деяких ситуаціях система такого повітрообміну може стати істотним недоліком в облаштуванні об'єкта - в приміщенні можуть утворюватися протяги, що, в свою чергу, позначається на здоров'ї людини.

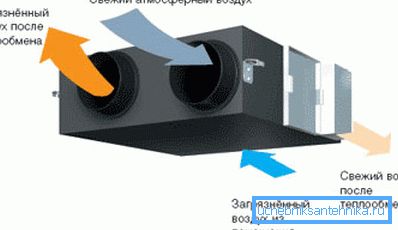

Припливно-витяжна

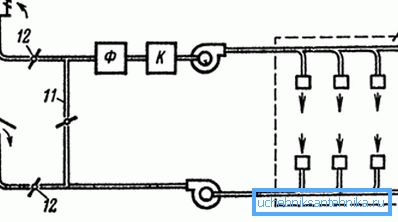

Найбільш функціональної можна назвати припливно-витяжну вентиляцію, принципову схему якої ви бачите на верхньому зображенні. Тут зібрані воєдино два типи обладнання, які забезпечують рівномірну циркуляцію повітря в приміщенні незалежно від температури повітря на вулиці.

Місце розташування парасольок / щілин для обдування і витяжки визначається відповідно з виробничою необхідністю конкретного цеху або громадської будівлі.

Із зовнішнього боку будівлі необхідно визначити місце для забору повітря і головним фактором при його виборі служить напрямок вітру - його монтують з навітряного боку від насадок для викиду з мінімальним відстанню 8м, а також подалі від сторонніх джерел забруднення.

Якщо на припливно-витяжний обладнання оснащене рециркуляцією, то те повітря, яке відсмоктується витяжкою (10) з приміщення повністю або частково знову повертається в цей же приміщення через припливну систему.

Система рециркуляції забезпечується за рахунок з'єднання та відведення повітря спеціальним воздуховодом, зазначеним на зображенні цифрою 11. Але вторинний потік не надходить довільно - його можна регулювати за допомогою клапана, який позначений цифрою 12.

Примітка. Використання в різних будівлях системи припливно-витяжної вентиляції з рециркуляцією дозволяє економити на опаленні взимку і на його кондиціонуванні влітку.

Але для рециркуляції дозволено використовувати вторинне повітря не в кожному випадку, а лише тоді, коли там не містить шкідливих речовин, у всякому разі, вони повинні бути не більше 4-го класу небезпеки і не перевищувати концентрацію 0,3 qпдк. Також використання системи рециркуляції неприпустимо, якщо в приміщенні присутні неприємні запахи, а більш того - хвороботворні мікроби і віруси, які не піддаються фільтрації.

Вентилятори

Примітка. Для примусового переміщення повітря по каналах при втратах тиску не більше 1500кгс / м² використовуються воздухонадувние машини або вентилятори.

Найбільш простий, це осьової вентилятор, який являє собою крильчатку, розташовану безпосередньо в повітроводі - потрапляють туди повітря переміщається похилими лопатями по осі каналу. У побутовій сфері ви можете бачити їх на кухонні витяжки.

Для великих обсягів перекачування повітря осьові конструкції не використовуються через малої потужності - тут вже можна зустріти більш складні системи з опрямляющімі апаратами. Алюмінієвий профіль для вентиляційних установок такого типу, застосовуваний для монтажу значно полегшує всю конструкцію, що, в свою чергу робить установку обладнання дешевшою.

висновок

Якщо ви хочете зробити профілактичне обслуговування вентиляційної установки своїми руками, то, в першу чергу, вам слід звертати увагу на рекомендації фірми, яка займалася монтажем. Також ви можете узгодити роботи відповідно до інструкції для вентилятора, яка видається заводом-виробником.
