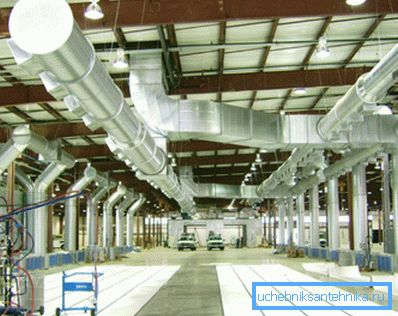

Промислова вентиляція і її особливості

Одним з основних умов створення комфортних робочих місць в промислових приміщеннях є облаштування ефективної системи вентиляції. Вона забезпечує приплив свіжого повітря і усунення забруднених повітряних мас. У даній статті ми розглянемо, як функціонує промислова вентиляція, а також основні види та особливості систем вентилювання.

Види промислових вентиляційних систем

Залежно від умов промислових приміщень і вимог до вентиляційних систем, вони можуть бути реалізовані за такими схемами:

Далі детальніше ознайомимося з особливостями кожної з цих схем.

природна вентиляція

Повітрообіг допускається в тих промислових приміщеннях, де виробництво не пов'язане з викидом шкідливих речовин в навколишнє середовище. Такі системи мають на увазі наявність вентиляційних отворів, які розташовуються на різній висоті.

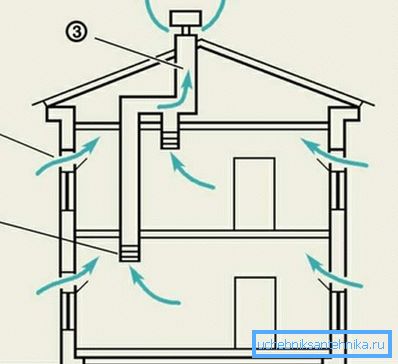

Принцип роботи природної системи виглядає наступним чином:

• Так як холодне повітря опускатися вниз, свіжі повітряні маси проникають в приміщення через отвори, розташовані вгорі.
• Далі повітряні потоки перемішуються зі старим повітрям і нагріваються.
• Піднімаючись вгору, повітряний потік виходить через витяжний отвір.

Вентиляційні отвори дозволяють регулювати повітрообмін за допомогою засувок або кватирок. До переваг такої системи відноситься те, що вона не вимагає додаткових витрат на електроенергію. Однак, не дивлячись на це, подібні вентиляції вкрай рідко застосовуються в промислових приміщеннях, що пов'язано з їх невисокою ефективністю.

Навіть якщо професійно виконаний розрахунок промислової вентиляції природного типу, її буде недостатньо для забезпечення сприятливого мікроклімату в приміщенні, де постійно відбуваються викиди шкідливих речовин.

примусова вентиляція

Промислові системи вентиляції і кондиціонування найчастіше виконують з використанням спеціального обладнання.

Таке рішення має ряд переваг, таких як:

• Великий радіус дії, так як повітряні маси подаються під тиском, створюваним вентилятором.
• Ефективність повітрообміну, як уже було сказано вище, не залежить від швидкості вітру і температури повітря на вулиці.
• Можливість підігрівати припливні повітряні потоки, а також піддавати їх очищення, зволоження або навпаки осушення.
• Можливість організації оптимального розподілу повітряних мас, наприклад, з подачею свіжого повітря прямо до робочих місць.

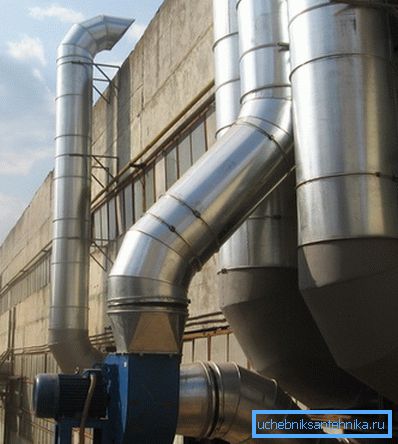

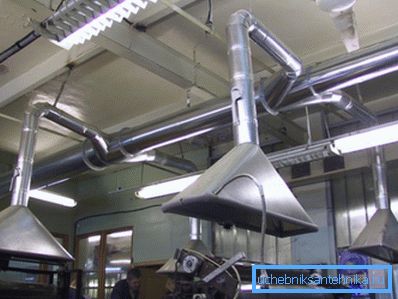

• Можливість вловлювати шкідливі гази прямо в місцях їх викиду, не допускаючи їх поширення по всьому простору приміщення, а також можливість очищати повітряні потоки від забруднень перед їх виводом в атмосферу.
• Монтаж промислової вентиляції примусового типу може виконуватися після будівництва будівлі, в той час як природна вентиляція закладається ще на етапі його будівництва.

Звичайно, поряд з перевагами, ці системи мають і деякі свої недоліки, найбільш серйозними серед яких є такі моменти:

• Висока ціна обладнання, до того ж експлуатація системи пов'язана з певними витратами.
• Гучність роботи, що вимагає проведення деяких заходів по боротьбі з шумом.

Примусові вентиляційні системи бувають декількох типів:

Як правило, обсяг повітря, що поступає дорівнює обсягу виходить потоку. Однак, іноді виникає необхідність в порушенні даного рівності. В такому випадку приплив стає великим, ніж відтік, що дозволяє створити певний надлишок в приміщенні, наприклад, щоб запобігти попаданню пилу з інших приміщень в «чисті» цеху.

Крім того, примусова вентиляція промислових об'єктів різниться за принципом подачі повітря. Вона буває:

Як вже було сказано вище, вибір схеми повітрообміну, залежить від умов в приміщенні і виробничих потреб.

Устаткування для вентиляції

Устаткування термічне промислове, по суті, відрізняється від побутового тільки потужністю.

При цьому всі основні елементи системи ті ж:

• вентиляційні канали - являють собою труби різного розміру і перетину, які забезпечують транспортування повітряних потоків до місця розподілу.
• фасонні частини - дозволяють виконати повороти і розгалуження вентиляційних каналів.

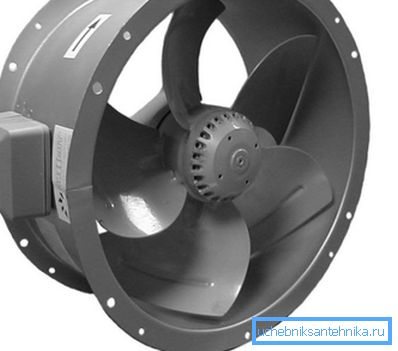

• Вентилятори - є основним елементом примусових систем, так як забезпечують їх рух в потрібному напрямку під певним тиском.

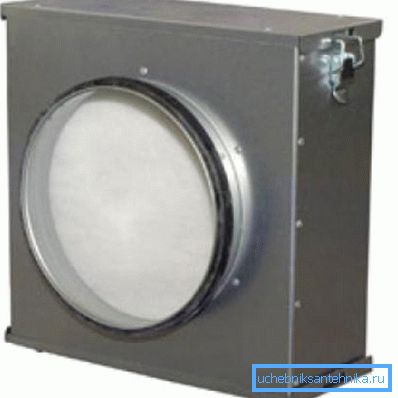

• фільтри - забезпечують очистку повітряних потоків. Різняться за рівнем очищення - від грубої, затримує великі домішки, до повної, усуває навіть неприємні запахи.
• рекуператори - забезпечують підігрів припливного повітря теплими витяжними потоками. Цей пристрій дозволяє заощадити на опаленні приміщень.
• калорифери - призначені для нагріву вхідних потоків в холодну пору року.
• системи кондиціонування - забезпечують охолодження вхідних потоків.

Порада! Рекуператори є дорогим обладнанням, тому має сенс застосовувати їх при обслуговуванні приміщень великої площі.

Слід зазначити, що часто в промислових системах застосовують вентиляційні камери. По суті, це комбіновані пристрої, які поєднують в одному корпусі все необхідне обладнання для вентиляції. Зокрема виробники промислової вентиляції забезпечують їх вентиляторами, фільтрами, рекуператорами тощо.

В результаті для функціонування системи залишається лише підключити подібний пристрій до вентиляційних каналів.

Порада! У деяких випадках, при монтажі повітропроводів, можуть знадобитися нестандартні фасонні елементи. У такому випадку їх можна зробити самостійно. Найголовніше - виконати правильно розкрій фасонних частин промислової вентиляції, після чого деталі треба вирізати з жерсті, зігнути по схемі і заварити.

особливості проектування

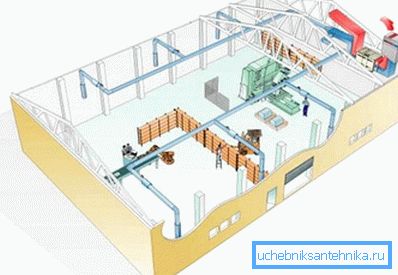

Проектування вентиляції промислових підприємств складається з декількох основних етапів:

• Визначення основних умов приміщень (їх площа, особливості конфігурації, яке використовується обладнання та ін.).
• Облік кліматичних особливостей (температура повітря, тиск і швидкість вітру).
• Цільове призначення приміщення - наприклад, може знадобитися місцева вентиляція поряд з припливно-витяжною системою загального типу.

На підставі отриманих даних здійснюється розрахунок, який включає в себе:

• Визначення перетину повітроводів;
• Обчислення кратності повітрообміну;
• Визначення площі вентиляційних отворів;
• Розрахунок потужності обладнання;
• Визначення кількості необхідних матеріалів.

Слід зазначити, що проектування вентиляції промислових приміщень є вкрай відповідальною і в той же час досить складним завданням. Тому, не маючи певних знань, не варто братися за цю роботу своїми руками.

Вибір матеріалів і монтаж

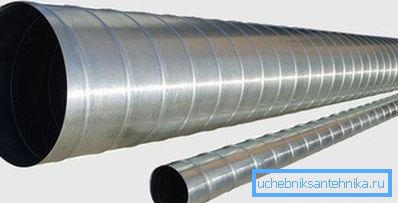

Крім проектування, дуже важливо правильно вибрати матеріали для повітропроводів. Наприклад, на пожежо- та вибухонебезпечних об'єктах необхідно використовувати для монтажу каналів вогнетривкі матеріали, наприклад, оцинковану сталь. Її ж можна застосовувати в приміщеннях з високою температурою.

Якщо ж основна вимога полягає в стійкості до корозії, наприклад, коли воздуховоду належить працювати в агресивному середовищі або в приміщеннях з підвищеною вологістю, то краще використовувати ПВХ труби потрібного діаметра.

На ділянках зі складною конфігурацією магістралей використовують гнучкі гофровані труби. Однак, якщо є можливість виконати монтаж жорстких колін, краще віддати перевагу їм.

Переваги останніх полягають в міцності і довговічності. Гофра ж дозволяє виконати збірку системи навіть в найбільш важкодоступних місцях.

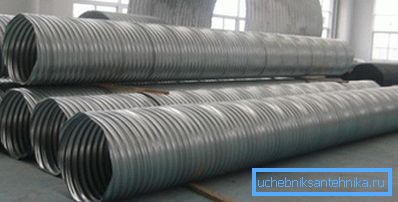

Порада! При виборі гофрованих труб, краще віддати перевагу сталевим виробам, так як вони більш термостійкий і мають більшу міцність.

Звичайно, монтаж системи не обмежується складанням вентканалов. Крім цього виконується встановлення та підключення обладнання.

Зібрана система перед експлуатацією обов'язково повинна пройти перевірку і наладку. Інструкція по виконанню цих робіт так само досить складна, тому займатися ними теж повинні фахівці. Ось, мабуть, і всі основні особливості забезпечення повітрообміну в промислових умовах.

висновок

Промислова вентиляція за принципом роботи не відрізняються від побутової, однак, її проектування та влаштування вимагає набагато більш ретельного підходу. Крім того, для влаштування таких систем використовується спеціальне потужне обладнання, яке в змозі забезпечити ефективний повітрообмін на великих площах.

З відео в цій статті можна зачерпнути деяку додаткову інформацію з даної теми.
