Протидимна вентиляція: основні характеристики і особливості

У цій статті ми розповімо про те, що собою являє система протидимного вентиляції, відповідно до якими критеріями вона розраховується, і які особливості її пристрою.

Напевно, немає жодного будівельного об'єкта, який був би повністю захищений від несанкціонованого загоряння. Для того щоб в разі загоряння швидко і ефективно відвести дим із приміщення і обмежити поширення продуктів горіння застосовується система витяжної протидимного вентиляції.

особливості застосування

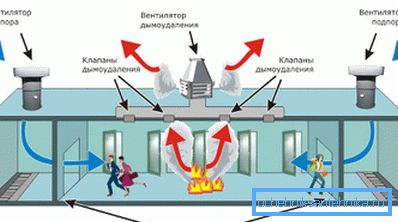

Стандартна система протидимного припливної вентиляції використовується для подачі повітря зовні об'єкта на сходові клітки, у ліфтові шахти і тамбур-шлюзи з метою запобігання розповсюдження продуктів горіння через ці приміщення (читайте також статтю Вихід вентиляції для металочерепиці - призначення та монтаж).

Правильно спроектована припливна система здатна ефективно видаляти дим і чадний газ як з приміщень, які безпосередньо обслуговуються при виникненні спалаху, так і з допоміжних приміщень, таких як холи, коридори і т.д. В результаті, люди отримують можливість відносно безпечно залишити приміщення, де було виявлено загоряння.

Пристрої, що відповідають за димовидалення, відповідно до вимог пожежної безпеки, обов'язкові до установки в таких приміщеннях як:

• закриті підземні та надземні автостоянки;
• виробничі цехи і складські об'єкти;
• приміщення з перманентним скупченням людей;
• торгові зали і павільйони;
• театри і кінотеатри;
• атріуми будинків вище 28 м;
• пасажі;
• коридори довжиною понад 15 м, що не мають природного освітлення (по Сніпу 41-01-2003)
• зали очікування в аеропортах на вокзалах і т.д.

Серед додаткових функцій систем димовидалення зазначимо таке:

• створення оптимальних умов праці для персоналу, що відповідає за обслуговування спеціального обладнання, що працює в безперервному циклі;
• забезпечення умов, необхідних для ефективних дій пожежних команд при гасінні пожеж і при проведенні рятувальних робіт;
• забезпечення умов, необхідних для повноцінного функціонування ряду високоточного технологічного обладнання.

конструкційні особливості

Проектування протидимного вентиляції виконується з урахуванням особливостей вентиляційного устаткування, розрахованого на роботу з газами, розігрітими до високих температур. Крім того, проектування та влаштування таких систем проводиться виходячи з необхідності забезпечення злагодженої роботи всіх елементів, задіяних в рамках систем вентиляції.

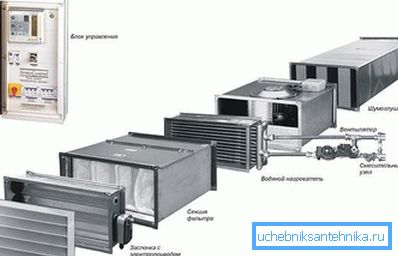

Для функціонування ефективних схем димовидалення необхідні такі елементи як:

• вентилятори, спеціально спроектовані і виготовлені з розрахунком на експлуатацію в особливо складних експлуатаційних умовах;
• вентиляційні канали (колектори, повітроводи та шахти) виготовлені відповідно до норм вогнестійкості;
• відкриті і закриті протипожежні клапани, включаючи димові та димовидалення модифікації;
• протипожежні димо-та газонепроникні двері і екрани.

Важливо: Проектування систем протидимного витяжної вентиляції в коридорах будівельних об'єктів житлового та громадського призначення виконується окремо від інших систем, використовуваних для захисту приміщень.

Проведення розрахунку системи димовидалення

Інструкція експлуатації систем відведення диму передбачає відведення продуктів горіння з димових зон. У нормативах часів СРСР площа таких зон обчислювалася 1500 м ?. Минув час і димовидалення по Сніпу 41-01-2003 передбачає димову зону з площею до 3000 м ?.

Проектуючи своїми руками системи для приміщень, чия площа перевищує 3000 м ?, димову зону необхідно розбити на кілька зон з площею до 3000 м ?, як це обумовлено у відповідних нормативах.

Розрахункова визначення основних параметрів протидимного вентиляції будівель виконується відповідно до приписів, наведеними в МДС 41-1.99 «Рекомендації по протидимного захисту при пожежах».

Важливо: Крім зазначених нормативів, до уваги беруться особливості шляхів евакуації, їх протяжність, одночасне кількість людей, яке може скористатися цими шляхами при евакуації і т.д.

Розрахунок протидимного вентиляції переслідує єдину мету, а саме, визначення того витрати (кількості) припливного повітря, якого достатньо для того щоб дим розташовувався вгорі і не опускався нижче висоти верхньої зони коридору протягом всього часу, необхідного на евакуацію людей.

На що необхідно звернути особливу увагу, проводячи подібні розрахунки?

• Враховуємо можливість загоряння в приміщеннях, розташованих не в одному, а в кожному пожежному відсіку будівлі.
• Беремо до уваги те, що, в середньому, витяжна установка димовидалення характеризується продуктивністю до декількох тисяч кубометрів на годину. У той же час витрата в припливної протидимного системі може досягати десятків тисяч кубометрів на годину.
• Враховуємо те, що максимальна швидкість повітря в протидимного воздуховодах досягає 11 м / с, в той час як рекомендована швидкість коливається в інтервалі від 9 до 11 м / с.

Рекомендації до вибору обладнання

• При виборі і придбанні протидимного обладнання економія недоречна. Справа в тому, що ціна такого обладнання, навіть в найдорожчому виконанні, на порядок нижче, ніж вартість обладнання, яке можна буде евакуювати під час пожежі.

Про те, що людське життя безцінне, нагадувати зайве!

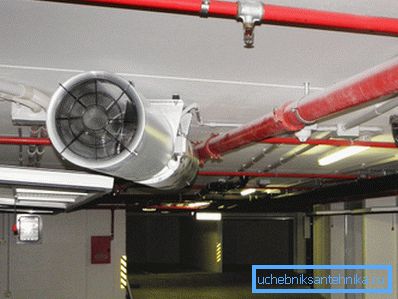

• Вибираючи вентилятори для укомплектування системи, перевагу віддаємо спеціальним модифікаціям, які розраховані на роботу з газами, розігрітими до критичних температур (до + 600 ° С). Як правило, на експлуатацію в таких умовах розраховані спеціальні дахові протидимні або вибухозахищені модифікації.

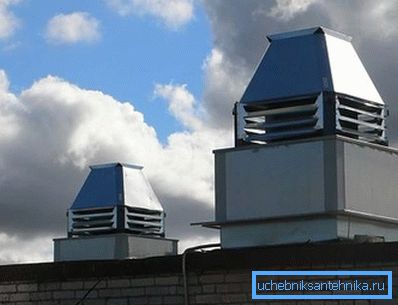

• Монтаж протидимного вентиляторів допускається виключно в приміщеннях, ізольованих від вентиляторів звичайного призначення. Якщо ізольованого приміщення під такі потреби немає, обладнання можна встановити на даху будівлі.
• У системах протидимного вентиляції допускається застосування каналів і повітроводів, виготовлених з негорючих матеріалів відповідають класу «П» (межа вогнестійкості EI 30, EI 150).
• Грати для пристрою приймальних отворів для забору повітря ззовні повинні розташовуватися не ближче 5 метрів від місця передбачуваного виведення продуктів горіння з систем вентиляції.

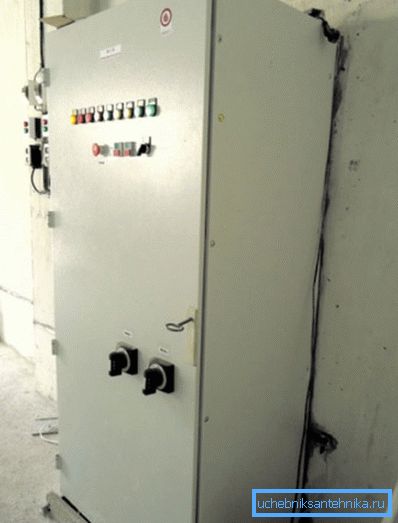

Особливості організації управління системою протидимного вентиляції

Щоб випробування протидимного вентиляції пройшло успішно, необхідно налагодити ефективне управління системою.

Сучасне управління системою протидимного вентиляції працює в двох режимах:

• в автоматичному режимі вентиляція запускається після спрацьовування протипожежної сигналізації;
• в дистанційному режимі вентиляція наводиться в дію з натисканням кнопки у евакуаційного виходу з поверху.

Важливо: Управління протидимного системами повинно бути спроектовано таким чином, щоб з запуском вентиляторів при пожежі автоматично відключалися системи загальної вентиляції і кондиціонування, розташовані і діють в приміщенні, де сталося загоряння.

висновок

Отже, ми розглянули загальні відомості, пов'язані з побудовою та експлуатацією протидимного вентиляції (див.також статтю Фільтровентиляційна система: цілі застосування, пристрій, дослідження зразків).

Більше корисної інформації ви виявите, подивившись відео в цій статті.
