Протипожежна вентиляція: пристрій, нормативні вимоги,

Якою має бути сучасна протипожежна вентиляція? Які елементи використовуються при її проектуванні і будівництві? Чи існують якісь нормативні документи, які регламентують її пристрій?

Спробуємо відповісти на ці питання.

завдання

Для початку давайте з'ясуємо, які завдання має вирішувати вентиляція під час пожежі (див.також статтю Відводи для вентиляції: основні різновиди та їх відмінні риси).

Власне, їх три.

• Необхідно запобігти поширенню вогню між приміщеннями по вентканалу. Постійна тяга, розпечене повітря і велика кількість продуктів неповного згоряння здатні викликати вторинні загоряння по всій будівлі.

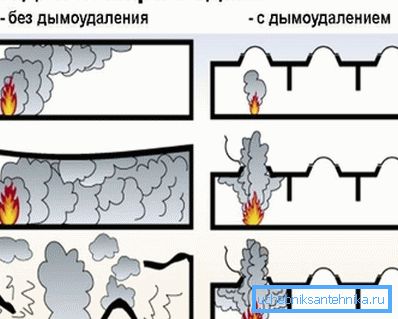

Однак: велика частина постраждалих під час пожежі стають жертвами не високі температур, а задимлення приміщень. Відсутність видимості дезорієнтує, а вигоряння кисню і накопичення продуктів згоряння швидко призводять до втрати свідомості.

• Звідси друга вимога: пожежна вентиляція повинна забезпечити швидке та ефективне видалення диму і продуктів згоряння. Завдання ускладнюється тим, що вони зазвичай розігріті до високих температур.
• Крім того, людям в процесі евакуації потрібне свіже повітря. Стало бути, потрібен не тільки відсмоктування диму, але і припливна вентиляція.

нормовані вимоги

Основні вимоги пожежної безпеки до вентиляції викладені в посібнику 13.91 до СНиП 2.04.25-91. Виділимо ключові моменти документа.

Якщо приміщення розділене протипожежними перегородками, для кожної секції вентиляція монтується окремо.

Загальною пожежна (аварійна) вентиляція може бути для:

1. Житлових, громадських і адміністративних приміщень;
2. Виробничих приміщень при їх розміщенні не більше ніж на трьох поверхах;
3. Складів і комор при їх розміщенні не більше ніж на трьох поверхах;
4. Складів, комор і виробничих приміщень, розміщених в окремому одноповерховому будинку і мають двері тільки назовні.
5. Санвузлів, лазень, пралень та інших приміщень господарсько-побутового призначення.

Приміщення, в якому постійно або тимчасово перебуває велика кількість людей, має забезпечуватися окремим воздуховодом.

Для зон виробництва, в яких можуть утворюватися вибухонебезпечні суміші, вентиляція теж робиться окремої. Продуктивність вентиляції повинна забезпечувати не менше однократного повітрообміну в годину.

Однак: при висоті приміщення понад 6 метрів можна обмежитися значенням в 6м3 на квадратний метр площі.

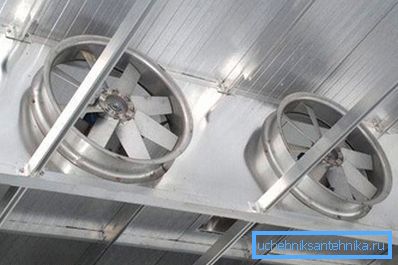

У приміщеннях, в яких умови виробництва можуть призводити до утворення горючих і вибухонебезпечних сумішей, воздухозаборе витяжної вентиляції розміщуються не нижче ніж в 40 сантиметрах від рівня стелі. При ймовірності скупчення гримучого газу (суміші водню з повітрям) відстань зменшується до 0,1 метра (для приміщень з висотою понад 4 метри - 0,025 висоти, але не більше 0,4 метра).

Димовидалення повинно бути передбачено:

• З холів і коридорів промислових, адміністративних та побутових будівель заввишки понад 26,5 метрів.
• З коридорів довжиною понад 15 метрів без світлових вікон.
• З коридорів житлових будинків в 10 поверхів і вище з незадимлюваними сходовими клітками.

Крім згаданого документа, норми відключення вентиляції у разі пожежі прописані в пункті 12.4 СНиП 41-01-2003:

1. При пожежі припиняється робота примусової вентиляції для всіх приміщень, крім примусової подачі повітря в евакуаційні коридори і шахти ліфтів.
2. Відключення може бути виконано як повним зняттям харчування з розподільних щитів, так і індивідуальної схемою управління для кожної системи.

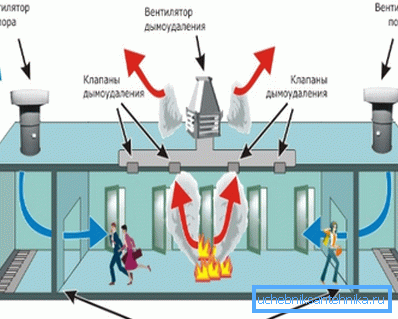

Як це працює

Яким чином реалізуються всі перераховані вище завдання системи вентиляції?

1. При отриманні сигналу з сповіщувачів (пристроїв, які оцінюють температуру або прозорість повітря) в штатній системі вентиляції відключаються вентилятори і спрацьовують клапани, повністю блокують її роботу.
2. Одночасно відкриваються клапани в системі димовидалення; на вентилятори - димососи підключений до джерела живлення. Починається відкачування продуктів згорання.
3. Паралельно з відкачуванням забрудненого повітря в шахти ліфтів і до шляхів евакуації подаються великі обсяги чистого вуличного повітря.

Основні технічні проблеми, які можуть виникнути при роботі такої системи, цілком передбачувані. При високих температурах відкачуваних продуктів горіння тонкостінні оцинковані вентканали можуть деформуватися з порушенням герметичності; пластикові деталі вентиляторів при перегріванні швидко прийдуть в непридатність.

Звідси - інструкція:

• Пожежні повітроводи виготовляються з чорної сталі товщиною 1,2 міліметра.
• Всі вентилятори і протипожежні клапани для систем вентиляції виробляються з термостійких матеріалів.

глосарій

Давайте познайомимося з деякими термінами і визначеннями, пов'язаними з протипожежними вентиляційними системами.

Загальна термінологія

Тактична вентиляція на пожежі - це порівняно нова технологія, що припускає використання потужних мобільних вентиляторів для створення повітряних потоків в палаючому будинку. Цілі ідентичні описаним вище - видалення продуктів горіння і подача свіжого повітря для евакуації людей і безпечної роботи пожежного розрахунку.

Пожежі регульовані вентиляцією - це загоряння при надлишку горючих матеріалів і обмеженому притоці кисню через вентканали. Для гасіння найчастіше досить повністю заблокувати роботу вентиляційних каналів.

устаткування

Вивчимо деякі елементи протипожежних вентиляційних систем.

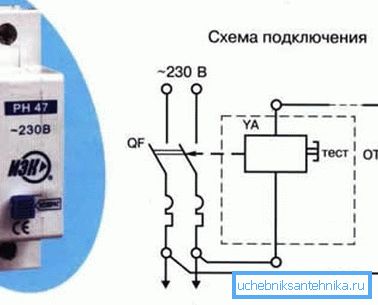

Незалежний расцепитель - електромагнітне пристрій, який дистанційно відключає подачу харчування на вентилятори при сигналі з пульта ручного керування. Така схема відключення вентиляції у разі пожежі дозволяє продублювати роботу датчиків вручну.

Вентиляційні протипожежні решітки - пристосування одноразового спрацьовування, припиняють циркуляцію повітря в вентканалах при перегріванні. Як реалізована їхня робота?

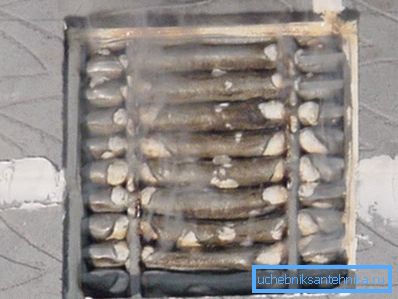

Ребра решітки (ламелі) представляють собою покриті тонкою оболонкою вкладиші з силікату натрію. При нагріванні понад 100 градусів мінеральна основа починає швидко збільшуватися в об'ємі, заповнюючи просвіти і повністю зупиняючи рух продуктів згоряння. Межа вогнестійкості решіток - 45-120 хвилин.

Незважаючи на просту конструкцію, ціна виробів досить висока: кругла решітка діаметром 100 міліметрів обійдеться покупцеві в 3-3,5 тисячі рублів.

Монтаж своїми руками гранично простий:

1. Решітка встановлюється в підготовлений отвір в повітроводі.
2. Її рама фіксується жаростійким силіконовим герметиком або цементним розчином.

На відміну від решітки, протипожежний клапан для вентиляції може спрацьовувати багато разів.

Якими можуть бути ці пристрої?

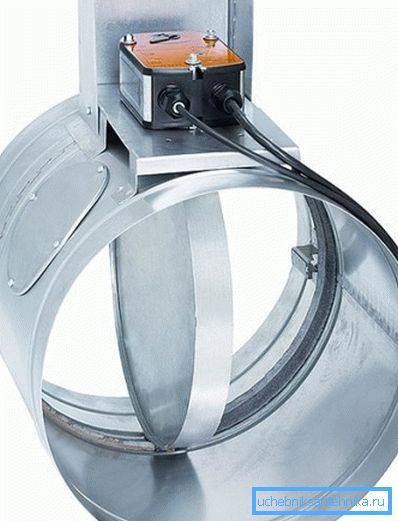

• Нормально відкритими (перекривають вентиляцію під час пожежі).

• Нормально закритими (що відкривають канали видалення диму).
• Подвійної дії (закривається під час пожежі і відкривається після його гасіння для видалення продуктів горіння).

Принцип роботи простий і зрозумілий: заслінка в одному з положень повністю перекриває вентканал. Як і чим вона може приводитися в рух?

висновок

Зрозуміло, в нашому мініатюрному огляді ми познайомили читача лише з невеликою частиною застосовуються при проектуванні вентиляційних систем рішень.

Відео в цій статті, як зазвичай, запропонує його увазі додаткову інформацію по протидимного вентиляції. Успіхів!
