Різні види і розміри вентиляційних решіток

Більшість пристроїв для природного та примусового повітрообміну не обходяться без захисту від попадання в канали сторонніх елементів, як правило, це вентиляційна решітка 100х100 мм, 200200 мм або з іншими розмірами, яка може бути зроблена з різних матеріалів.

Розміри, в першу чергу, залежать від перетину повітряного каналу, а ось матеріал ми часто вибираємо самостійно, хоча в деяких випадках на цей рахунок існують суворі інструкції. Зараз ми розповімо більше про таких підсобних елементах і продемонструємо вам відео в цій статті для наочності.

грати

Примітка. Такі захисні пристрої, як вентиляційні решітки 150 на 150 або з великими розмірами, встановлюються на вентиляційних вікнах, щоб припинити можливість проникнення сторонніх елементів в обох напрямках. Більшість з них забезпечені москітні сітки, які захищають приміщення від проникнення комах через вентканали.

На яких видах і типах вентиляції вони необхідні

• Перш за все, слід знати про те, що захисні решітки, як такі, потрібні не на всіх видах вентиляції та супутнього обладнання, але спочатку подивимося, який вентиляція буває взагалі.
• Якщо циркуляція повітря станься в односторонньому порядку, то це означає приточную або витяжну систему, хоча можливий також подвійний варіант, де система припливно-витяжна.
• Крім цього повітряний потік може пересуватися природним шляхом або з примусу (механічним шляхом), для чого використовуються найрізноманітніші типи електричних вентиляторів - осьові і радіальні.
• Крім того, вентсистеми бувають загального і місцевого призначення - для місцевого призначення решітки, як правило, не використовуються і якщо там необхідна якась захисна перешкода, то для цього зазвичай застосовується пластикова або металева москітна сітка.
• Також, вентиляційні решітки 600 на 600, але навіть частіше прямокутної форми потрібна для циркуляції гарячого повітря в камінах. Тут відбувається вентиляційний нагрів повітря і її встановлюють між камінним залом і коробом-конвектором. Такі решітки встановлюють, як знизу, так і зверху, тобто на вході і на виході повітряного потоку.
• Крім того, на припливно-витяжної вентиляції в приміщеннях з високими стелями використовуються так звані анемостати, які є кінцевим пунктом розподілу повітряного потоку.

матеріали

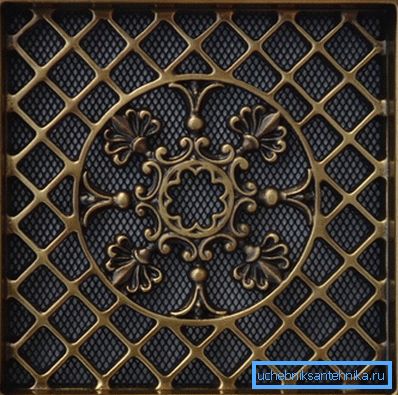

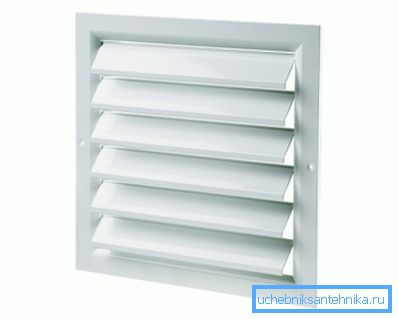

Якщо говорити про якість, то для декоративних цілей зазвичай використовують кольорові метали - мідь і алюміній, хоча з алюмінію це робиться частіше, так як крім ажурного орнаменту, з цього матеріалу роблять однорядні і дворядні, регульовані і нерегульовані решітки з жалюзі.

Затребуваність даного металу для виробництва такої продукції безпосередньо залежить від його антикорозійних якостей, малої питомої маси і легкості в обробці. Звичайно, можна зустріти також і ажурний орнамент з чавуну, але це більше відноситься до раритетних виробів і в наш час проводиться вкрай рідко.

Для виробничих приміщень і громадських будівель теж набагато практичніше використовувати сталь і алюміній, причому головну роль тут грає не вартість матеріалу, а його міцність. Наприклад, вентиляційні решітки 600х600 мм із пластику буде прогинатися і якщо її встановити на рівні досяжності людського зросту, то її можуть просто поламати з необережності.

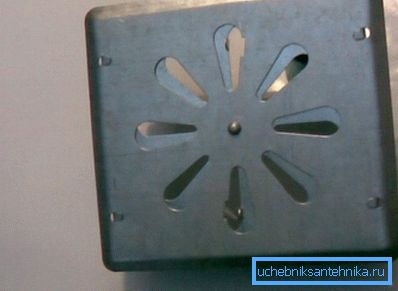

Регулюванню підлягають не тільки жалюзі, але і пристрої з засувкою, так, на верхньому фото ви бачите саме такий продукт з листової оцинкованої сталі - її найчастіше використовують для монтажу з зовнішнього боку будівлі, хоча буває, що установка доречна і всередині - це комори, підсобні та виробничі приміщення.

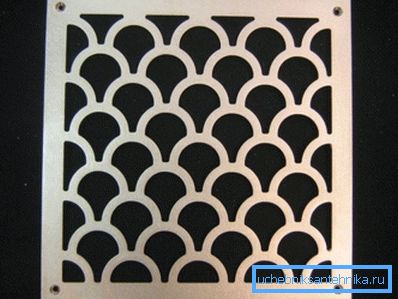

Також для декоративного оздоблення дуже добре виглядають ажурні вентиляційні решітки з гіпсу або дерева. Звичайно, ними неможливо регулювати інтенсивність повітряного потоку, але для припливно-витяжної системи вони підходять чудово.

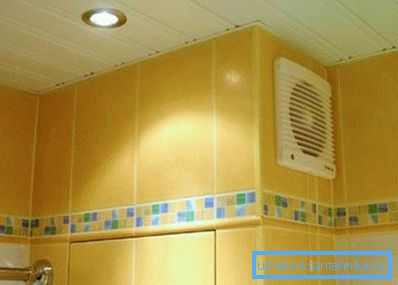

Звичайно, для побутових цілей найчастіше застосовується пластик, і саме його ми найчастіше бачимо на витяжних віконцях ванних кімнат і туалетів, невеликих магазинів офісів, робочих кабінетів і так далі. Як правило, таку продукцію роблять у вигляді жорсткої рамки з рухомими (регульованими), а найчастіше нерухомими жалюзі, хоча можна зустріти конструкцію і з регульованою заслінкою, тільки форма вироби тут вже буде круглою.

Розміри

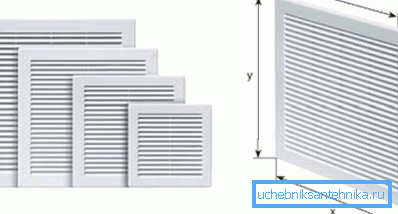

Геометричні форми, колір і розміри продукції, про яку йде мова в цій статті, можуть кардинально відрізнятися один від одного. Крім квадрата і прямокутника дуже часто можна зустріти коло, а трохи рідше - восьмикутник, овал, полуовал, а іноді зустрічається навіть трикутник. А нижче ви можете подивитися таблицю з найбільш популярними розмірами, для алюмінієвих решіток з жалюзі серії VP-NN.

Таблиця геометричних параметрів і розцінки в рублях

Примітка. В даній таблиці ви бачите в крайній лівій вертикалі і у верхній горизонталі геометричні параметри решіток. Те, що між ними (велика частина таблиці), це приблизна вартість на 2014 рік в рублях.

анемостати

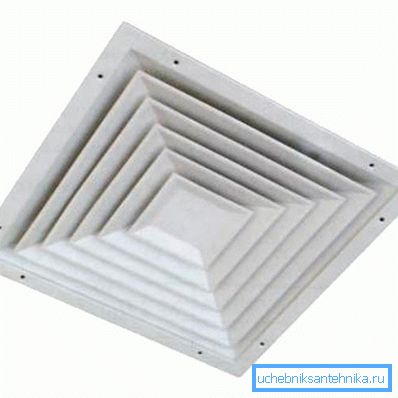

Анемостати використовують для припливної, витяжної та припливно-витяжної вентиляції і вони найчастіше мають круглу форму діаметром 100-125 мм, хоча, як ви можете переконатися, дивлячись на верхню фотографію, це може бути і квадрат.

Такі пристрої здатні регулювати інтенсивність повітряного потоку і його встановлюють на віконці каналу або на стелі, або на стіні. Як правило, інструкція дозволяє використання анемостатів в приміщеннях до 4м висотою - при більш високих стелях вони будуть неефективні.

каміни

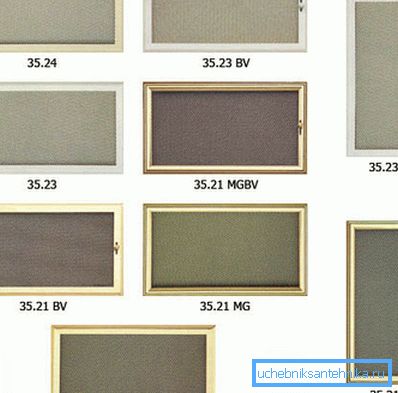

При виборі подібного девайса для каміна вам в будь-якому випадку доведеться звернути увагу на розміри. Причому, на першому плані тут не тільки зовнішній периметр, але і по фактичної площі отворів, хоча останні параметри, звичайно, не вказуються в супровідних документах.

Але вам не складе особливих труднощів зняти ці свідчення самостійно, скориставшись звичайнісінькою метричної рулеткою. Якщо ви будете знати площу перетину отворів, то зможете дотримуватися рекомендацій компанії з виробництва і монтажу камінів.

висновок

Як правило, конструктивні особливості решіток для вентиляції досить прості і ви завжди зможете встановити будь-яку з них своїми руками. Але справа ж не тільки в установці - вам ще потрібно буде вибрати правильні розміри, оптимально відповідний матеріал, статус регульованості, певну форму і дизайн, який найбільше підходить до даного об'єкта.
