Шафа управління вентиляцією: функціональність, класифікація,

З чого складається шафа для управління вентиляційною системою? За якими ознаками класифікуються шафи? Якими вони бувають? Ми познайомимося з їх основними елементами і з парою конкретних виробів, присутніх на сучасному російському ринку.

Що це таке

визначення

У промислових умовах і, дещо рідше, в житлових та адміністративних будівлях замість звичної нам по домівках радянської споруди природної вентиляції використовується примусова.

Її функції часто не обмежуються повітрообміном з вулицею:

• Припливне повітря фільтрується, очищаючись від пилу, запахів і потенційно шкідливих речовин.
• Його температура підвищується або, навпаки, знижується в залежності від пори року.
• Пересушене зимове повітря може зволожувати, а надлишково вологий літній, навпаки, осушуватися.

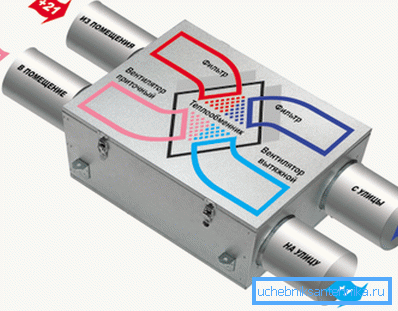

Важливо: сучасні вентиляційні системи часто включають рекуператори тепла, що дозволяють відчутно економити на опаленні і кондиціонуванні.

Зрозуміло, що така складна система потребує управлінні і контролі. Цілком логічним буде зосередити всі вузли знаходяться в одному пункті. Що, власне, і підводить нас до ідеї шафи управління.

функціональність

Сучасний шафа автоматики вентиляції здатний виконувати наступні функції:

• Управління виконавчими пристроями (вентиляторами, системами кондиціонування, клапанами і т.д.) за довільним алгоритмом.
• Управління температурою припливного повітря.
• Управління температурою повітря в приміщенні з обмеженням діапазону температур припливного повітря. Тим самим виключається поява холодних протягів або зон з перегрітою повітрям.
• Індикацію режиму роботи кожного вузла системи.
• Індикацію стану основних механізмів (апаратні і програмні збої, ступінь зносу).
• Індикацію температур на довільній кількості вбудованих і виносних термодатчиков.
• Індикацію запиленості повітряних фільтрів.
• Захист від перемерзання теплообмінників (в першу чергу - використовують воду в якості теплоносія).
• Захист від намерзання льоду, що знижує ефективність охолодження.

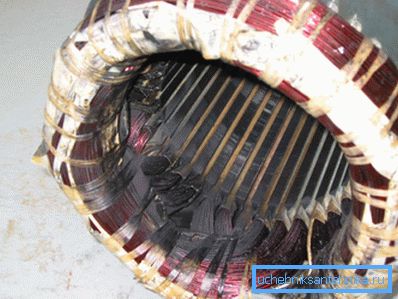

• Захист від перегріву обмоток електромоторів.

• Захист від перегріву воздухонагревателей при замеленной циркуляції повітря.

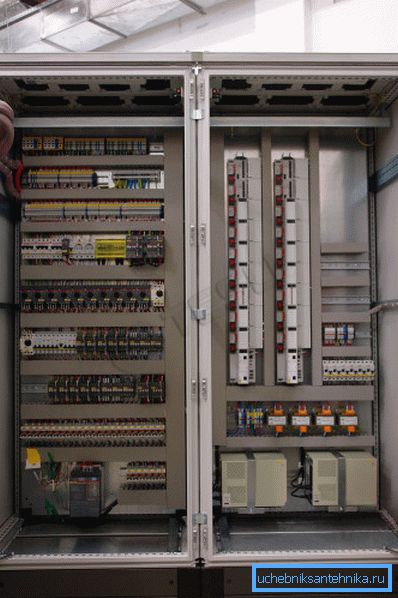

Основний вузол шафи - контролер - не просто дозволяє автоматизувати процеси управління вентиляцією в рамках власної програми. Використання ПЗУ замість мікросхеми однократного запису і наявність стандартних портів для підключення до комп'ютера дозволяють коригувати микропрограмму контролера, перепрограмувати його, створюючи нестандартні конфігурації і задаючи довільні реакції на зміни показників датчиків.

Класифікація

За якими ознаками шафи управління різняться між собою?

1. У напрямку переміщення повітря.

Вони можуть керувати:

• Витяжною вентиляцією.
• Припливною вентиляцією.
• Нарешті, шафа управління припливно-витяжною вентиляцією здатний повністю контролювати весь повітрообмін в приміщенні.

1. За призначенням. Може контролюватися загально обмінна, протипожежна вентиляційна система, обидві системи або їх окремі елементи.

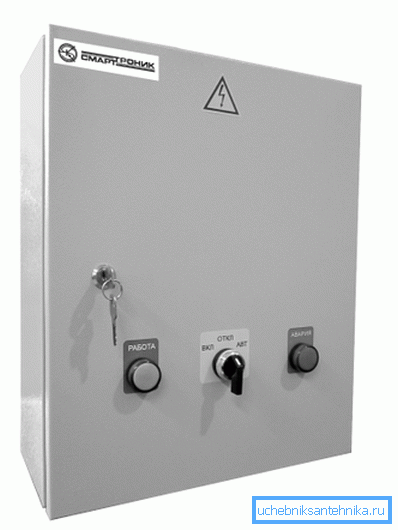

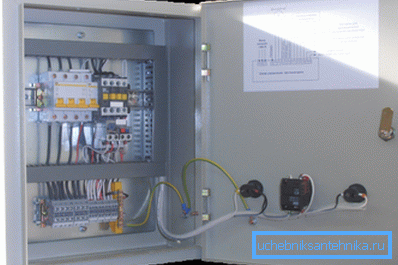

2. За матеріалом корпусу. Він може бути пластиковим або металевим. У першому випадку, як правило, елементи управління приховані під кришкою шафи, в другому - винесені на неї.

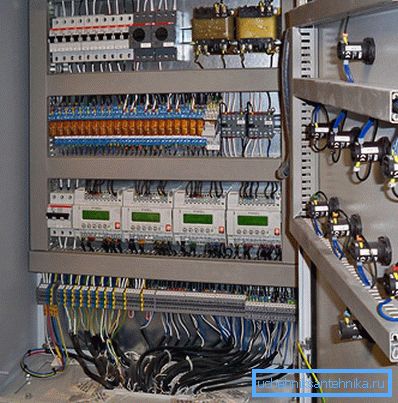

монтаж

Чи читач стане монтувати настільки складне устаткування своїми руками, тому обмежимося мінімумом рекомендацій по монтажу.

• Монтажнику необхідний допуск до роботи з електрообладнанням та знайомство з КВП (контрольно-вимірювальними приладами і автоматикою).
• Шафа монтується на вертикальній стіні з негорючого матеріалу висотою не менше метра. Інструкція, як нескладно здогадатися, пов'язана з пожежною безпекою. Токи в ланцюгах харчування можуть досягати значних значень, що за певних умов може призвести до сильного нагрівання проводів і клем.

Уточнимо: за умови, що на кожен квадратний міліметр перетину мідного провідника доводиться струм не більше 10 ампер, а на клемах забезпечений надійний контакт і відсутність гальванічних пар (на кшталт міді з алюмінієм), така ситуація не виникне.

зразки

MASTERBOX ERR

Перед нами продукт, вироблений московською компанією Електротест.

Які особливості пристрою?

• Підтримка електрокалориферів, водяних і фреонових теплообмінників.
• Підтримка всіх видів рекуператорів.
• Захист моторів вентиляторів від перегріву і перевантаження.
• Пульт дистанційного управління.
• Модулі Bluetooth і Wi-Fi, що дозволяють управляти вентиляцією зі смартфона.
• Компактні габарити. Розмір шафи - все 325х335х170 мм.

Шафа управління вентилятором

Виріб з лаконічною назвою ШУВ проводиться цілою низкою російських компаній (наприклад, ВАТ Рубіж, що має представництва в декількох містах Росії і ближнього зарубіжжя). Функціонал пристрою - повна протилежність попередньому: він обмежений управлінням припливним або витяжним вентилятором пожежної вентиляції.

Крім безпосередньо запуску і зупинки електромотора, прилад контролює:

1. Наявність всіх трьох фаз на вході.
2. Справність власних ланцюгів харчування і управління.
3. Контакт з датчиками і їх справність.

Наведемо основні характеристики приладів, здатних управляти вентилятором потужністю до 45 КВт.

Ціна ШУВ залежить від максимальної потужності керованого ним вентилятора:

• 5,5 КВт - 15400 рублів.
• 11 КВт - 19300 рублів.
• 18,5 КВт - 21080 рублів.

висновок

Будемо вважати, що наше знайомство з новим типом вентиляційного обладнання відбулося (див.також статтю Протидимний вентиляція: основні характеристики і особливості пристрою).

Як завжди, кілька додаткової тематичної інформації запропонує відео в цій статті. Успіхів!
