Що таке теплообмінники для вентиляції: відмінності і

Заміна повітря в приміщенні при різниці температур всередині і зовні завжди загрожує дискомфортом, а часом і взагалі є неприйнятною. Тому виготовлення теплообмінників для вентиляції в деяких випадках вкрай необхідно для створення цивілізованих умов.

Такі конструкції можуть працювати від електрики, від води і від природного тепла верхнього шару грунту, але при цьому їх вартість, що цілком природно, буде сильно відрізнятися один від одного. Ми зараз звернемо увагу на більш дешеві варіанти і повноти інформації продемонструємо вам відео в цій статті.

теплообмінники

Примітка. Електричний, грунтовий або водяний теплообмінник для вентиляції призначається для стабілізації температури втягується повітря. Так, проходячи через нагрітий або охолоджений прилад, повітряний потік може нагріватися або охолоджуватися, в залежності від температурного режиму агрегату.

відмінності

1. Як ми вже говорили, є три типи теплообмінників за способом підтримки їх температури - це:

• електричний (перетворює електроенергію в тепло або холод);
• водяний (використовує температури рідкого теплоносія в опалювальній системі або калорифере);
• грунтовий (використовує природну температуру верхнього шару земної поверхні).

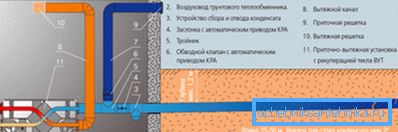

1. Крім того, підземні агрегати теж можуть бути різними, тобто, канальними і Безканальні. Канальні установки мають на увазі систему труб (каналів), закопаних під землю, через які проходить втягується повітря.
2. А ось для безканальної установки труби потрібні тільки для всаиванія повітря з поверхні і втягування його в приміщення - термообробка відбувається в спеціальній ніші, зазвичай заповненої гравієм, але про це нижче.

Примітка. Існує ще один вид теплообмінника - це рекуператор, що в перекладі з латині буквально означає отримує назад або повертає. Це поверхнева установка, яка використовує теплоту вихідних з приміщення газів. Тобто, що втягується повітря стикається з виштовхує потоком через тонку стінку, підтримуючи, таким чином, постійну температуру.

водяні системи

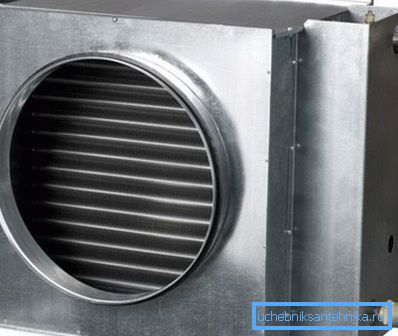

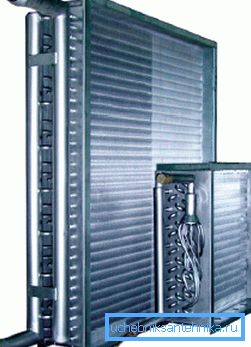

У систему теплопостачання може бути врізаний двох-, трьох- або чотирирядний водяний теплообмінник для припливної вентиляції - саме такими їх випускає наша промисловість (можливо, що десь є і інші варіанти). Більша кількість рядів сприяє збільшенню площі для дотику всмоктуваного повітря з рідким теплоносієм (через стінку).

Але чим більше труб для повітря, тим менше місця залишається для пропускання рідкого теплоносія, отже, тут потрібно або істотно збільшувати розміри змішувача, або знаходити золоту середину.

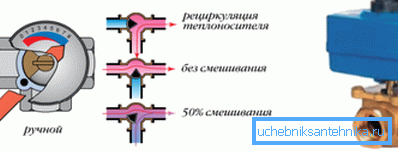

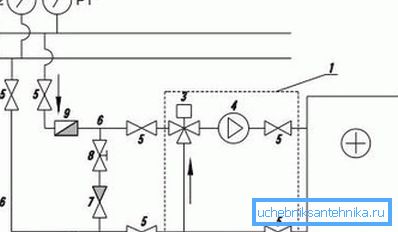

Основна проблема теплообмінників такого типу полягає в неможливості регулювати температуру всмоктуваного повітря - вона повністю залежить від нагріву калорифера, але вихід є. Для того щоб була можливість регулювати температуру потоку, встановлюють триходовий кран, який направляє рідкий теплоносій по великому чи по малому колу.

А також може взагалі зупиняти його рух при достатньому нагріванні великого кола, як того вимагає інструкція. Тобто, якщо датчик показує, що приміщення нагрілося досить, то теплоносій подається на мале коло, таким чином, циркуляція продовжується, хоча площа тепловіддачі практично анулюється.

Триходові крани бувають:

• механічними, де управління потоком теплоносія виробляється вручну;
• автоматичним, де потік направляє сервопривід, що працює від мережі 220В (його ціна, звичайно, значно більше).

Останній варіант дозволяє виставити певну температуру, і регулювання опалення відбуватиметься в автоматичному режимі, тим самим підтримуючи не тільки температуру води, але і температуру всмоктуваного повітря, який проходить через змішувач.

Грунтові (підземні) системи

Дуже вигідний у фінансовому відношенні грунтовий теплообмінник для вентиляції, так як ви витрачаєте кошти виключно на його установку і матеріали, а теплова енергія дістається вам безкоштовно, від надр землі.

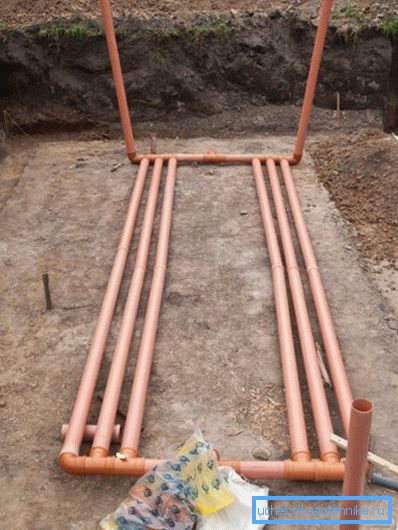

Найчастіше для прокладки такої системи використовують ПВХ (ПВХ) труби діаметром 200-250 мм. Вони призначені для прокладки каналізації - відносно дешеві і їх дуже зручно монтувати завдяки раструбам і ущільнювача резинкам. Крім того, укладання каналізаційних труб на поворотах не вимагає ніяких зварювальних робіт або склеювання - такі перепади можливі завдяки фітингів (куточків, трійникам, Четвериков і редукції).

При прокладанні труб під землею необхідно дотримуватися певної глибини, яка залежить від рівня промерзання грунту в даному регіоні. Наприклад, якщо у вашій місцевості грунт в зимовий час промерзає на глибину одного метра, то теплою вона буде на півметра нижче.

Отже, монтаж слід проводити на півтора-або двометрової глибині, де температура не опускається нижче 10? C. Також необхідно дотримуватися ухил, приблизно, 2 см / 1м погонний, щоб дати можливість стікати потрапляє всередину конденсату.

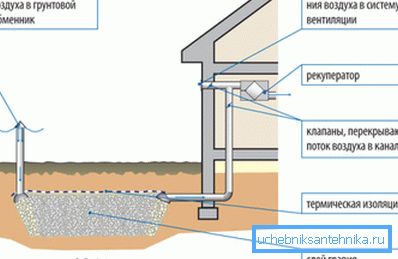

А ось, якщо ви хочете встановити таку систему для власного будинку, то можете зробити її безканальної. Тобто замість труб, зариті під землю, ви будете використовувати нішу, заповнену щебенем, яка і буде служити місцем підігріву всмоктуваного повітря.

Для цього вам знову-таки потрібно знати глибину промерзання грунту в вашому регіоні, щоб, відступивши від неї 0,5-1м вирити котлован на 3,5-4м глибиною і десь 80 см шириною. Яму заповнюють гравієм (чим більше фракція, тим краще повітрообмін) саме на 3,5-4м, а решта засипають ґрунтом.

Для всмоктування повітря встановлюється вертикальна труба, а на виході з кам'яного фільтра ще одна труба для подачі в приміщення. Примітно, що ремонт теплообмінників вентиляції, зроблених за таким типом, практично не потрібно. А якщо раптом і виникає така необхідність, то це більше пов'язано з чищенням та заміною всмоктуючої труби, що не представляє особливих труднощів.

висновок

Як бачите, з усіх перерахованих типів теплообмінних систем найлегше своїми руками спорудити Безканальні повітропровід. Перевага його полягає в тому, що він фільтрує потік повітря, але це ж є і його недоліком, так як фільтр уповільнює проходження потоку.
