Що таке вентиляція житлових будинків, її види та

Будь-які закриті приміщення потребують провітрюванні, будь-то виробничі цехи, громадські будівлі або офіси. Тому, вентиляція житлового багатоквартирного будинку або особняка є невід'ємною частиною його проекту.

Звичайно, для виробництва інтенсивність зміни повітря набагато вище, тому замість загальної, там часто використовують примусову місцеву вентиляцію для економії енергоносіїв і коштів на монтаж устаткування. У житловому секторі для вентилювання використовуються спеціальні шахти і трубопроводи. Про це і піде мова нижче, а також для вас ми представляємо відео в цій статті.

Свіже повітря в будинку

види вентиляції

Примітка. Для повної картини ми ознайомимо вас з усіма видами вентиляції, так як при необхідності в житловому секторі використовують різні варіанти.

• Вся вентиляція (канали, повітроводи) підрозділяється на припливну і витяжну, причому кожна з них може монтуватися, як загальна, для всього приміщення або місцева, для локального сектора.

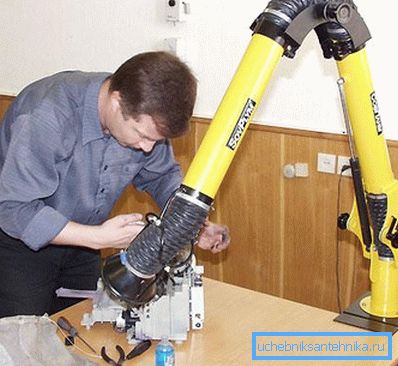

• Витяжна вентиляція місцевого призначення необхідна в тих випадках, коли доводиться вести роботи, пов'язані з виділенням шкідливих газів і пилу, а також різних випарів. У побуті такий варіант добре відомий усім, як витяжний парасоль, який встановлюється над варильною плитою, хоча ті, у кого є своя майстерня, можуть встановлювати повітропровід безпосередньо над робочим столом.
• В даному випадку відсмоктування брудного повітря проводиться за допомогою електричного вентилятора, лопаті якого розгорнуті таким чином, щоб загрібати висхідний потік під себе, викидаючи його після цього у відкритий простір через фільтри або без таких.
• На відміну від місцевої вентиляції вентиляційні шахти в житлових будинках не мають примусової циркуляції повітря - все розраховано на природній тязі і якість провітрювання тут в першу чергу залежить від чистоти каналів. У приватних будинках, а також в деяких багатоповерхівках шахти не будеш будувати і роль повітропроводів грають металеві або ПВХ труби.

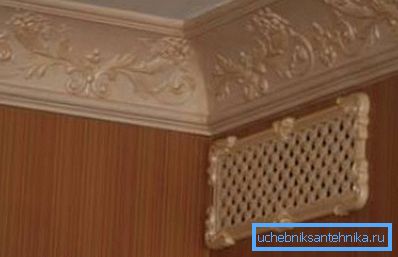

• Але досить часто, особливо для санвузлів, кухонь і майстерень на витяжні вікна монтують решітки з електричним вентилятором - виходить, що приміщення в такому випадку має полупрінудітельной вентиляцією. Повністю примусовим такий варіант назвати не можна, так як незначний приплив від вентилятора в шахту або трубопровід не змінюють загальну швидкість циркуляції повітря.

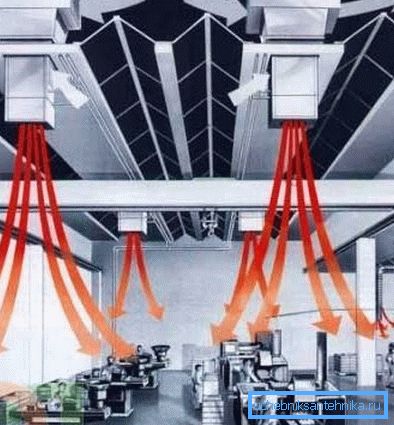

• Припливна вентиляція місцевого і загального призначення служить для охолодження або обігріву локального сектора (кабінки, робочого столу) або всього приміщення холодним або гарячим потоком повітря. У деяких ситуаціях, коли інструкція вимагає збереження тепла в печах або в приміщеннях, встановлюються щілинні агрегати, які створюють завісу з теплого повітря. Така завіса є ширмою, яка не пропускає холодний і не випускає тепле повітря з певного сектора - в побуті дуже схожий приклад можна привести з радіатором, розташований під вікном - висхідний теплий потік не пропускає холод від вікна.

Цікаві факти

За даними Всесвітньої Організації Охорони Здоров'я (ВООЗ) на 2014 рік, приблизно, 1/3 всіх споруджуваних будинків або тих, які реконструюються, можуть містити шкідливі для здоров'я людини речовини, які знаходяться в повітрі усередині приміщення.

В результаті проведених досліджень було виявлено ряд наступних причин:

• Порядку в 50% випадків незадовільної роботи системи в цьому винна низька ефективність шахтної або трубної системи. Це відбувається через її забруднення (наявності шкідливих речовин всередині або малої прохідності), а також невідповідності вологості і температури повітря всередині і зовні, що теж може гальмувати циркуляцію.
• Приблизно, в 30% випадків через наявність в каналах неприпустимих елементів в приміщення потрапляють пари розчинників, формальдегіди, мікробіологічні склади і пил.
• 10% припадає на природні зовнішні джерела забруднення, такі як дорожня і будівельна пил, вихлопні гази, сезонна пилок дерев і чагарників, грибок і дим від самих різних джерел.
• А ось на ті 10%, які залишилися, причини брудного повітря в приміщенні визначити не змогли.

Увага! Вищенаведена статистика зовсім не порожні викладки організації, яка просто відпрацьовує гроші (роботу працює) - результатом знаходження людей в таких умовах стають самі різні захворювання, серед яких найчастіше зустрічається алергія, астма і туберкульоз.

Основна маса шкідливих для людського здоров'я речовин потрапляє всередину приміщення разом з повітрям, який переміщається від ділянок, що мають високий тиск до ділянок, де тиск нижче. Через це, за тими ж законами фізики в канали, а потім в кімнату, потрапляють потоки з щілин між перекриттями, від відкритих працюючих вентиляторів і витяжних коробів.

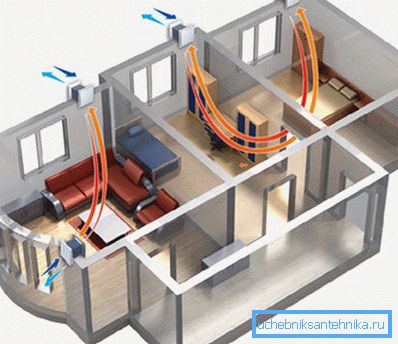

У більшості житлових будинків, побудованих раніше, заміна повітря здійснюється природним шляхом через канали, де потоки переміщаються під дією гравітаційного напору, який створюється різницею об'ємів зовнішнього і внутрішнього повітряного простору (на вулиці більше, в квартирі менше).

Російський СНиП по вентиляції житлових будинків (СНиП 2.08.01-89) зобов'язує, щоб повітрообмін в приміщенні був не менше двох величин, зазначених нижче:

• Продуктивність витяжки для ванни, туалету і кухні повинна становити не менше 110-140м³/ Годину - різниця в показниках залежить від кухонної плити.
• Приплив повітря на кожен квадратний метр приміщення повинен становити не менше 3 м³/година.

Облаштування витяжних вентиляцій

На пострадянському просторі, коли вирішувалися проблеми забезпечення населення житловою площею (розпочата Сталіним і продовжена Хрущовим і Брежнєвим) в будинках (сталінках, хрущовках і брежневках) в кожній квартирі монтувалася вентиляція з індивідуальним каналом, врізаним в витяжну шахту.

Таке з'єднання здійснювалося або безпосередньо, тобто, канал від квартири заходив прямо в шахту або ж через систему збірних каналів на горищі будівлі. У малоповерховому будівництві, до якого відносяться будівлі до 5-ти поверхів, така система очищення повітря застосовується і до цього дня.

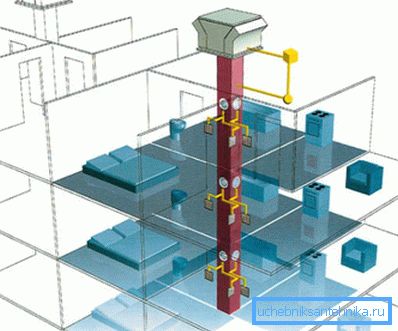

В наші дні для багатоповерхових житлових будинків розроблена дещо інша схема монтажу, яка представляє собою вертикальну збірну шахту або стовбур, від якого відходять бічні відгалуження, звані супутниками.

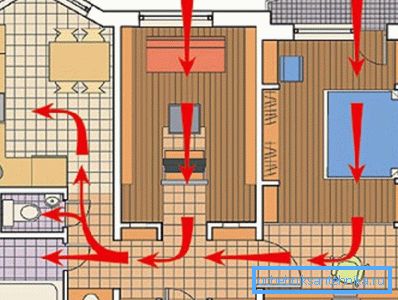

З ванни, туалету, кухні, а також в більшості випадків з міжповерхового перекриття вторинне повітря надходить через віконечка в супутники, потрапляючи в стовбур і викидаючись на вулицю. Це набагато зручніше індивідуальних каналів, має стійку аеродинаміку і повністю відповідає вимогам по пожежної безпеки в спальному секторі, та й ціна таких проектів виходить менше.

Кожен вертикальний ряд квартир, в залежності від проекту, може мати не один, а два ствола - один стояк обслуговує транзит вторинного повітря з санвузлів (ванні кімнати і туалети), а другий з кухонь і комор, якщо такі передбачені проектом.

Використання тільки одного стовбура для всіх перерахованих вище приміщень можливо в тих випадках, коли місце виходу каналу в стояк, як мінімум, на 2-му вище вихідного віконечка в тій чи іншій кімнаті. На передостанньому і останньому поверсі облаштовують окремі канали, які не пов'язані із загальним стволом.

При проектуванні типових будівель основним елементом для природного повітрообміну є вентиляційний блок для кожного поверху, а ось в спеціальних проектах найчастіше можна зустріти повітропроводи з металу.

Така відмінність передбачається неспроста - справа в тому, що стики вентиляційних блоків між поверхами є найбільш уразливими елементами конструкції, так як для герметизації тут використовується цементно-пісочний розчин, який видавлюється, після чого утворюються щілини.

В результаті таких витоків перевірка вентиляції в житлових будинках виявляє, що відбувається небажане перерозподіл потоків повітря, від чого втрачається ефективність даної конструкції, так як створюються умови для витоку тепла. Щоб звести до мінімуму такі теплові витоку, на багатоповерхових будинках надбудовуються горища висотою до 1,9 м.

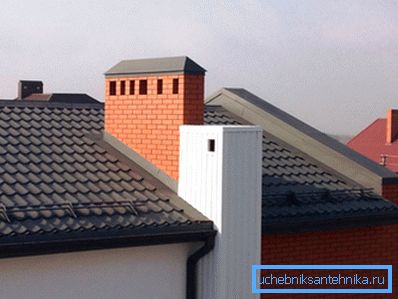

Сюди потрапляє повітря зі збірних каналів, а його видалення відбувається через витяжні труби, які розташовані на кожній секції будинку, а їх гирла, згідно СНиП 2.08.01-89, повинні бути на 4,5 м вище перекриття останнього поверху.

Погодні умови

Швидкість і напрямок вітру, стан температури за вікнами, вологість повітря, закриті або відкриті кватирки - всі ці умови мають саме прямий вплив на перерозподіл повітряного балансу в приміщенні. У тих випадках, коли температура на вулиці низька, різниця гравітації повітря між приміщенням і відкритим простором збільшується.

Отже, підвищується інфільтрація через двері (вікна, кватирки) у всьому будинку - найбільш відчутні такі перепади на перших поверхах.

Пориви вітру викликають збільшення тиску, але це відбувається тільки з навітряного фасаду. Для порівняння - повітрообмін при температурі від -15 ° C до -30? C ідентичний швидкості вітру 3-3,6м / сек. Обслуговування вентиляції житлових будинків при вітряну погоду виробляти недоцільно, особливо, якщо це стосується очищення каналів.

висновок

У великих особняках також необхідно облаштовувати вентиляцію, яку ви можете зробити своїми руками. Для цього можна використовувати ту систему, яка застосовується в малоповерховому будівництві.
