Що таке вентиляційна равлик: особливості пристрою

Так звана равлик для вентиляції не завжди може означати один і той же вид примушує вентиляційного пристрою - основні загальні риси, це форма агрегату, але аж ніяк не принцип роботи і напряму повітряного потоку.

Нагнітальні прилади такого типу можуть:

• кардинально відрізнятися за принципом пристрою лопатей;
• а також можуть бути припливного або витяжного типу, тобто, направляти потік в протилежну сторону.

Їх зазвичай використовують для твердопаливних котлів великого розміру, виробничих цехів і громадських будівель, але про все це нижче, а на додаток - відео в цій статті.

механічна вентиляція

Примітка. Нагнітальні / відсмоктують агрегати з електричним двигуном, які називають равликом підходять не для будь-якого виду вентиляції, так як можуть направляти повітряний потік тільки в одну сторону.

види вентиляції

• Як ви бачите на верхньому зображенні, під словом вентиляція можуть матися на увазі зовсім різні способи повітрообміну і про деякі ви, можливо, навіть не чули, але ми коротко розглянемо тільки основні з них.
• По-перше, існує всім відомий витяжної спосіб, коли теплий або забруднене повітря видаляється з приміщення.
• По-друге, є припливне варіант і найчастіше це додавання свіжого прохолодного повітря.

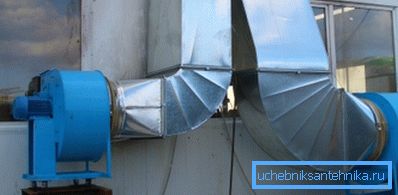

• По-третє, це поєднання, тобто, припливно-витяжної варіант.
• Зазначені вище системи можуть функціонувати природним чином, але також можуть працювати примусово, при використанні осьових (аксіальних), радіальних (центробіжних), діаметральні (тангенціальних) і діагональних вентиляторів. Крім цього, витяжка і приплив повітря можуть здійснюватися або в загальному, або в місцевому режимі. Тобто, повітропровід підводиться до певного місця призначення і виконує функцію обдування або витяжки.

приклади

Примітка. Нижче ми розглянемо кілька типів равликів, які використовуються для основних видів вентиляції.

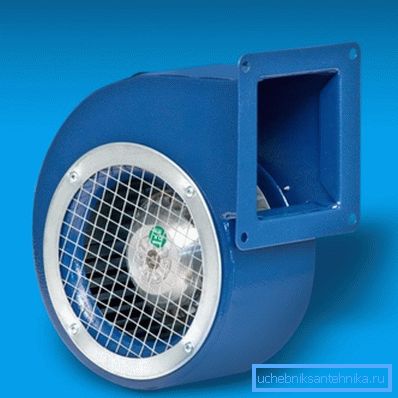

BDRS 120-60 (Туреччина) - це витяжна равлик радіального типу з вагою 2,1 кг, частотою 2325 об / хв, напругою 220 / 230В / 50Гц і максимально споживаної потужністю 90Вт. При цьому BDRS 120-60 в стані максимально перекачувати 380м³/ Хв повітря з температурним діапазоном від -15 ° C до +40? C, має клас безпеки IP54.

Марка BDRS може мати кілька типорозмірів, зовнішній роторний двигун робиться з оцинкованої сталі і захищений збоку хромованою решіткою, що запобігає потраплянню сторонніх елементів на крильчатку.

Термостійкий припливно-витяжної радіальний вентилятор Dundar CM 16.2H зазвичай використовується для відкачування гарячого повітря з котлів, що працюють на твердому паливі, хоча інструкція дозволяє його також застосовувати і для приміщень різного призначення. Повітряний потік при транспортуванні може мати температуру від -30 ° C до +120? C, а саму равлика можна розгортати на 0? (Горизонтальне положення), 90 ?, 180? і 270? (Двигун з правого боку).

Модель CM 16.2H має швидкість двигуна 2750 об / хв, напругою 220 / 230В / 50Гц і максимальне споживання потужності 460Вт. Агрегат вагою 7,9кг здатний перекачувати в максимальному обсязі 1765м³/ Хв повітря, рівень тиску 780Па, має ступінь захисту IP54.

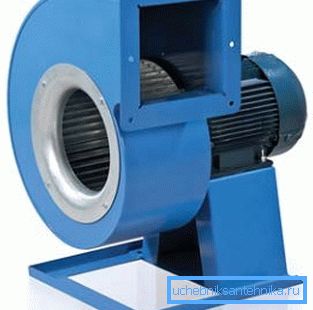

Різні модифікації ВЕНТС ВЩУН можуть використовуватися для потреб припливно-витяжної вентиляції і кондиціонування повітря в приміщеннях різного призначення і мають продуктивність транспортування повітря до 19000м³/година.

Така відцентрова равлик має спірально-поворотний корпус і крильчатку, яка встановлена ​​на осі трифазного асинхронного двигуна. Корпус ВЩУН робиться зі сталі, яка пізніше покривається полімерами

Будь-яка модифікація має на увазі можливість повороту корпуса вправо або вліво. Це дозволяє приєднуватися до діючих повітропроводів під будь-яким кутом, але при цьому крок між фіксованим положенням становить 45 ?.

Також на різних моделях можуть бути використані або двотактні, або чотиритактні асинхронні двигуни із зовнішнім розташуванням ротора, а його робоче колесо в формі загнутих вперед лопаток виконується з оцинкованої сталі. Підшипники кочення збільшують експлуатаційний ресурс агрегату, збалансовані на заводі турбіни значно знижують шум, а рівень захисту становить IP54.

Крім того, для ВЩУН передбачено регулювання швидкості своїми руками за допомогою автотрансформаторного регулятора, що дуже зручно при:

• зміні пір року;
• умов роботи;
• приміщення і так далі.

Крім того, до АВТОТРАНСФОРМАТОРНЕ пристрою можна підключати відразу кілька агрегатів такого типу, але при цьому в обов'язковому порядку необхідно дотримуватися головна умова - їх загальна потужність не повинна перевищувати номіналу трансформатора.

Технічні характеристики ВЕНТС ВЩУН

Примітка. У наведеній вище таблиці вказані технічні характеристики тільки деяких модифікацій ВЕНТС ВЩУН.

висновок

Примітно, що вентиляційні равлики можуть бути використані не тільки для великих обсягів (виробничих цехів, громадських будівель тощо), але і для побутових потреб, зокрема, для опалення. Звичайно, ціна агрегатів буде значно відрізнятися, але це регулюється зростанням або зниженням потужності.
