Що ж таке витяжна вентиляція - особливості та види

Вентиляція - це одна з інженерних систем життєзабезпечення, що відповідає за ефективну циркуляцію повітря в приміщеннях будь-якого типу. Відсутність правильно організованої системи вентиляції може привести до застою повітря, зміни рівня вологості, при якому можливе утворення цвілі, грибків, неприємного запаху в приміщенні. Давайте розглянемо, як працює витяжна вентиляція і чим вона хороша.

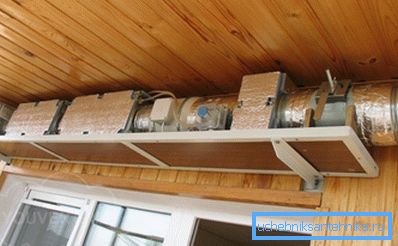

Припливна витяжна система дозволяє підтримувати комфортні умови в вашій квартирі, будинку або офісі

Призначення витяжної вентиляції і її види

Основне завдання даної системи полягає в циркуляції повітряних потоків в приміщеннях. Вона здійснюється за рахунок організації руху повітря, що надходить в приміщення ззовні і його подальшого безперешкодного видалення.

До відома! Надходження повітряних потоків з вулиці засновано за принципом роботи витяжної вентиляції. Без цього в приміщенні при працюючій витяжці швидко відбудеться розрідження повітря.

Побутові вентиляційні системи

Конструкційно системи витяжної вентиляції жител і, наприклад, офісних приміщень, можна поділити на:

  • індивідуальні, тобто обслуговують одне або кілька суміжних приміщень. Зазвичай для житлових приміщень це кухня і санвузол, або вентиляція заміського приватного будинку. Там, де неможливий природний повітрообмін, необхідна установка витяжної вентиляції з примусом. Для цього в вентканал вбудовується вентилятор (відцентровий або осьовий).

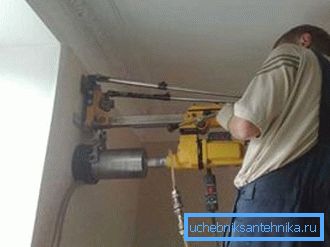

    Ось таким обладнанням будівельники роблять наскрізні канали в стінах для прямого повітрообміну

    • Видалення повітря з ванних зазвичай відбувається через невеликі витяжні труби для вентиляції, прокладені в конструкціях стель або безпосередньо на вулицю через зовнішню стіну.
    • Можливе об'єднання витяжок від декількох санвузлів в загальний канал.

    Примітка! Вентилятор, як правило, легко підключається своїми руками паралельно з вимикачем освітлення. Іноді додатково встановлюється реле часу, пролонгує роботу вентилятора після виключення освітлення, ще на деякий час.

      • Вентилятори оснащуються спеціальним клапаном, що дозволяє повітрю пересуватися при увімкненні і замикаючим прохід при виключенні.

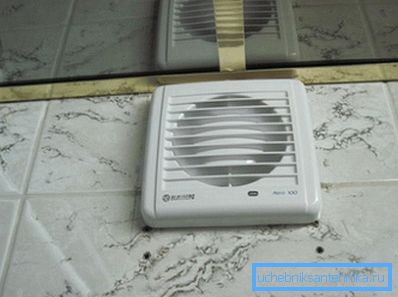

      Встановлена ​​витяжка у ванній кімнаті дозволяє прискорювати провітрювання і видалення зайвої вологості
        • У кухнях для локалізації видалення диму і пари над плитою встановлюється парасольку, що несе на собі також і декоративну навантаження. Парасолька-витяжка обладнується вентилятором і фільтром, що складається з:
        • Сітки для уловлювання жирів і бруду.
        • Картриджа з речовинами, які нейтралізують неприємні запахи. Зазвичай це сорбент, наприклад, активоване вугілля. Це пристрій підлягає заміні близько 2-3 разів на рік у міру забруднення.

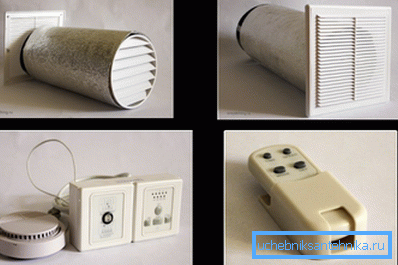

        Система повітрообміну може регулюватися і включатися / вимикатися за допомогою дистанційного пульта, або при спрацьовуванні датчика
        • центральні. Такі влаштовуються, наприклад, в багатоквартирних будинках, де витяжна вентиляція в квартирі здійснюється через систему відокремлених каналів, що мають вихід перевищувати покрівлю будинку. Особливо це стосується залізобетонних збірних багатоповерхівок, де пристрій індивідуальних витяжних систем важко.
        Всі виходи повітря повинні увінчуватися саме такими «грибками», щоб в систему вентиляції не потрапляли атмосферні опади
          • У кожній квартирі в санвузлі і кухні є вихід з вбудованою вентиляційною сіткою в вертикальний вентканал.
          • Всі канали виходять на покрівлю де над ними встановлюються вентилятори.
          • Можна об'єднувати вертикальні канали в один на верху будівлі і встановити один потужний вентилятор.
          • При наявності в житловому будівництві технічного поверху вертикальні вентканали збираються в загальний магістральний повітропровід в даному приміщенні. Його може обслуговувати двигун для витяжної вентиляції, встановлений в надбудові над машинним відділенням ліфтової шахти.

          Цікаво! Особливістю центральної вентиляції багатоквартирних будинків є забезпечення шумоізоляції. Щоб сусіди не чули один одного через вентиляційні канали, в них встановлюють спеціальні звукогасітелі.

          • комбіновані системи витяжки наділені перевагами та недоліками центральної та індивідуальної вентиляції.

          Крім вентиляторів практикується установка в вентсистеми клапана витяжної вентиляції або простий решітки забезпечує повітрообмін без примусу. Клапан вентиляції являє собою регульовану заслінку, з кріпильним елементом, що відповідає за інтенсивність видалення повітря з приміщення.

          Всі вищезазначені прилади монтуються безпосередньо на вході в вентиляційний канал.

          Увага! У приміщеннях, де ще не змінювалися дерев'яні вікна на металопластикові, можна не турбується за природний приплив повітря навіть при закритих вікнах. При заміні вікон на пластик намагайтеся купувати конструкції з вбудованим повітряним клапаном.

          Вентиляція виробничих приміщень

          Промислова витяжна вентиляція крім створення комфортних умов для роботи виконує ще кілька завдань в залежності від призначення виробництва:

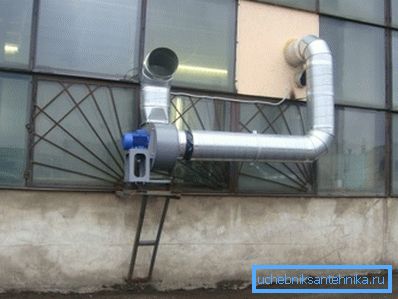

          На фото - облаштована система повітрообміну на промисловому підприємстві
          • Видалення випарів на особливо шкідливих ділянках.
          • Забезпечення достатньої тяги в котлах.
          • Додаткове обдування гарячих деталей і т.п.

          Вентиляційні системи на виробництві проектуються з урахуванням багатьох факторів:

          • Цільове призначення підприємства.
          • Площа виробничих приміщень.
          • Кількість осіб, які працюють в конкретному приміщенні і рід їх діяльності.
          • Кількість і характер устаткування, що працює в цехах і т.п.

          Зверніть увагу! При розрахунку вентиляції обов'язково враховуються кліматичні особливості регіону, в якому розташоване виробництво.

          Відповідно до принципу дії витяжна вентиляція на виробництві може бути:

          • Природною.
          • Примусової.
          • Змішаного типу.

          Природна вентиляція на виробництві, як і в побуті, здійснюється з вільним проникненням повітря ззовні і видаленням його по вентиляційних каналах.

          Сила тяги при такому способі вентилювання приміщень залежить від умовностей навколишньої атмосфери:

          • Тиску.
          • Різниці температур.
          • Швидкості вітру.

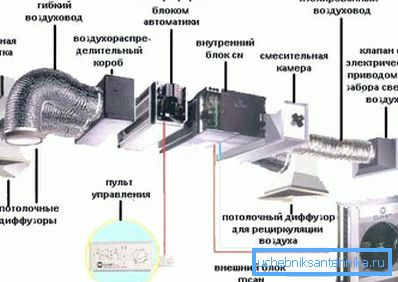

          Схема того, як повинна виглядати повноцінна вентиляція виробничого приміщення

          Утилізація потоків повітря відбувається через отвори у вентиляційних каналах. У виробничих приміщеннях ці отвори розташовуються на висоті від статі 180 і 400 см.

          Примусова система оснащується спеціальним устаткуванням - осьовими вентиляторами, що допомагають активно видаляти відпрацьоване повітря з приміщення.

          У разі застосування припливно-витяжної примусовою схеми вентиляції вентилятор здійснює додаткову поставку повітря в необхідному обсязі, підвищуючи ефективність повітрообміну.

          Потужність вентиляторів підбирається з урахуванням проектних розрахунків необхідного повітрообміну.

          Порада! При виборі відповідного агрегату не доцільно відхилятися від цього значення в більшу сторону (з запасом), так як ціна промислового вентилятора безпосередньо залежить від його потужності. До того ж це спричинить невиправданий перевитрата коштів і в його подальшій експлуатації.

          Проектування вентиляційної системи

          Як і створення будь-яких інших інженерних комунікацій, влаштування витяжної вентиляції передує розрахунками і проектуванням.

          Цей процес виконується згідно технічного завдання і полягає в:

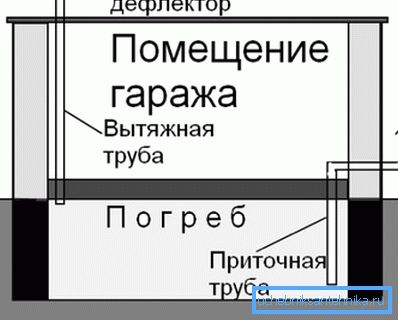

          Наочний приклад того, як має бути облаштована вентиляція будови
          • Визначенні потужності вентиляції оптимальної для приміщення з конкретним обсягом і призначенням.
          • Розрахунку довжин і перетинів повітроводів.
          • Комплектація повітропроводів фітингами і додатковими пристроями.
          • Розрахунок і підбір обладнання.
          • Вибір витратних матеріалів.

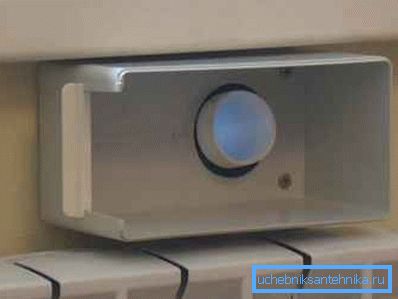

          У багатоквартирних будинках часто подача вуличного повітря здійснюється крізь невеликий отвір під вікном

          визначення повітрообміну

          Головна технічна інструкція для проектування вентиляції - це СНиП 41-01-2003, який регламентує нормативну кратність повітрообміну для різних приміщень в залежності від їх функціонального призначення. Також цей документ передбачає наступні норми годинного споживання повітря однією людиною в залежності від роду занять:

          Примітка! Саме за рахунок норм і правил, що існують для систем повітрообміну, рекомендується проводити монтаж витяжної вентиляції з допомогою спеціалізованих робочих.

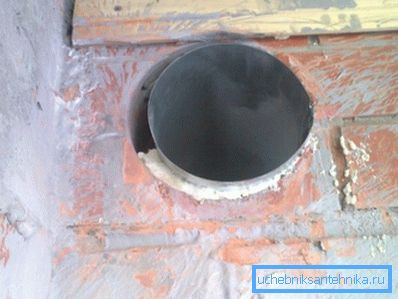

          Вентканали встановлюються під стелю по одній простій причині - тепле повітря важче холодно, тому він рівномірно опускається до підлоги
          • Для виробничих приміщень:
          • З природним провітрюванням - 30м3.
          • Без природного провітрювання - 60м3.
        • Для приміщень адміністративного та громадського призначення:
          • З природним провітрюванням - 40м3.
          • Без природного провітрювання - 60м3 (20м3 там, де люди безперервно перебувають не більше двох годин).
          • Для жител, де на одну людину припадає 20 м2 загальної площі квартири:
            • З природним провітрюванням - 30м3.
            • Без природного провітрювання - 60м3.
            • Для квартир площею на одну людину менше 20 м2:
              • З природним провітрюванням - норма 3 м3 / год на 1м2 площі.
              • Без природного провітрювання - 60м3.
              • Нормативна кратність повітрообміну - величина без одиниці виміру, яка вказує кількість разів повної заміни повітря в конкретному приміщенні протягом однієї години:

                • Для житлових приміщень - кратність повітрообміну 1, але не менше 30 м3 / год на одну людину.
                • Для санвузлів і кухонь - кратність повітрообміну 1,5, але не менше 60 м3 / год на людину.

                Знаючи ці величини і параметри приміщення, можна обчислити проектну потужність вентиляції двома способами:

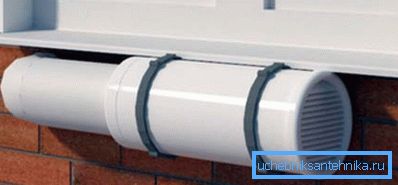

                Саме так з вуличною боку виглядає пластиковий канал, який запускає повітря в житлове приміщення
                • Перший із застосуванням кратності повітрообміну за формулою L = n * V, де:
                • L - розрахункова потужність вентиляції.
                • n - нормативна кратність повітрообміну.
                • V - об'єм приміщення, що дорівнює добутку його площі і висоти.
              • Другий з використанням нормативного годинного споживання повітря людиною за формулою L = N * L N, де:
                • N - максимальна кількість осіб, які одночасно перебувають у приміщенні.
                • LN-нормативне споживання повітря однією людиною протягом години, в залежності від його функціональної спрямованості згідно СНиП.
                • Як правило, необхідна розрахункова потужність системи вентиляції потрапляє в діапазон:

                  • 100-500 м3 / год для квартир.
                  • 1000-2500 м3 // ч для приватних будинків.
                  • 1000-15000 м3 / ч для адміністративних, складських і виробничих приміщень.

                  Склад системи вентиляції

                  Отримавши проектну потужність вентиляції можна приступати до складання схеми розташування її основних елементів.

                  До складу типовий вентиляційної системи входять:

                  • Рукав витяжної вентиляції - повітропровід круглого перетину, або короб з прямокутним перетином, для розподілу повітря по всіх приміщеннях. Його протяжність, конфігурація і площа перетину залежать від планування приміщень, а також від конструктивних особливостей конкретної системи і її призначення.
                  • Решітка входу монтується безпосередньо на вході в вентиляційний канал.
                  • Вентилятор для гарантованого достатнього повітрообміну.
                  • Фільтр для очистки повітря від механічних і хімічних домішок. Фільтри використовуються як на шкідливому виробництві (в гаражах, автосервісах і т.п.), так і в побуті. Фільтри бувають двох типів:
                  • Змінні для одноразового використання.
                  • Очищаються. Їх можна демонтувати, прочистити і повернути на місце.
                • Калорифер при необхідності прогрівати вхідне повітря і т.д.
                • Нагадуємо, що проектування і монтаж системи вентиляції краще надати в руки професіоналів.

                  висновок

                  Тепер ви знаєте, чим відрізняється природна витяжна вентиляція від штучно створеної, обладнаної в приміщеннях, де висока вологість. При цьому спорудити цю систему краще до закінчення ремонту, щоб простіше було заховати непривабливі розгалуження воздуховода.

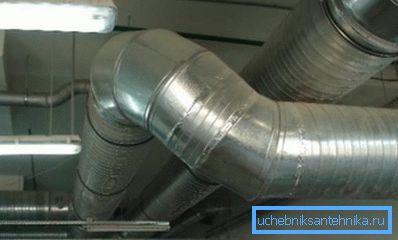

                  Погодьтеся, такі металеві труби прийнятні на промислових площах, але навряд чи вони будуть вписуватися в інтер'єр житлового приміщення

                  У представленому відео в цій статті ви знайдете додаткову інформацію з даної теми.
