Шибер для вентиляції: пристрій, цілі застосування,

Що це за пристосування - вентиляційний шибер? Для чого він застосовується? З чого складається шибер і як він вбудовується в вентиляційний канал?

Чим його можна замінити? Спробуємо відповісти на ці питання.

Що це таке

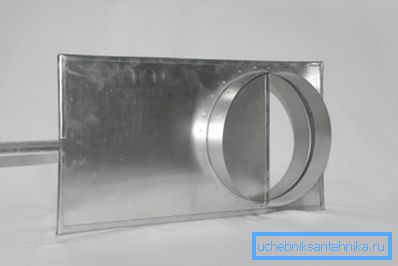

Перед нами найпростіший клапан для регулювання і перекриття вентиляційного каналу. Він являє собою плоску засувку товщиною близько міліметра, виконану, як правило, з оцинкованого сталевого листа.

Засувка, в залежності від розмірів шибера, може рухатися по напрямних двох типів:

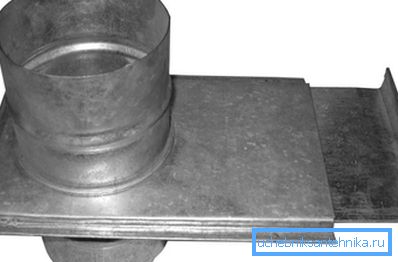

• При невеликому розмірі воздуховода (приблизно до 250 мм) - в щелевом кишені.

• У каналах з більшою пропускною здатністю засувка зафіксована парою куточків. Такі напрямні легше очистити від забруднень; до того ж вони створюють кілька менший опір при відкритті і закритті клапана.

Зауважте: незалежно від типу напрямних засувка не перекриває повітропровід герметично і не забезпечує повної відсутності витоків із нього у відкритому положенні. Як наслідок, шибер не можна використовуватися в якості клапана для пожежної або аварійної вентиляції.

Класифікація

Якими бувають шиберні засувки для вентиляційних систем? За якими ознаками вони можуть класифікуватися?

форма воздуховода

Типовий промисловий повітропровід має круглу форму. Причина банальна: круглий перетин має максимальну площу при мінімальній довжині окружності. Як наслідок, при фіксованій товщині стінки ціна погонного метра каналу з певною пропускною спроможністю виявляється мінімальною.

Трохи рідше використовуються прямокутні короби.

Для чого вони потрібні?

• В цьому випадку куди простіше монтаж калориферів, що забезпечують підігрів припливного повітря. Вони в основній масі мають квадратну або прямокутну форму: виробництво водяних нагрівальних приладів під круглий перетин просто-напросто нетехнологично.
• Прямокутний повітропровід простіше заховати за підвісною стелею або фальшстеной. При тому ж перерізі, що і круглий, він здатний займати менше корисного простору.

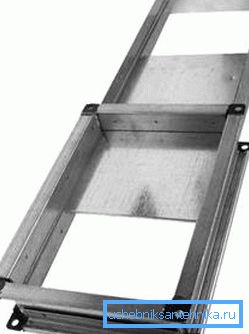

Як неважко здогадатися, шиберні засувки виробляються під повітроводи обох типів. У першому випадку вони монтуються на розтрубах з їх подальшим ущільненням; у другому - використовуються фланцеві з'єднання.

Кут до осі воздуховода

Типова шиберная засувка перекриває повітропровід, розсікаючи його під кутом 90 градусів до поздовжньої осі. Навіть при порівняно невисоких швидкостях потоку повітря частково закритий клапан, породжуючи завихрення, стає джерелом сильного шуму. Саме тому він не використовується для регулювання прохідності каналу.

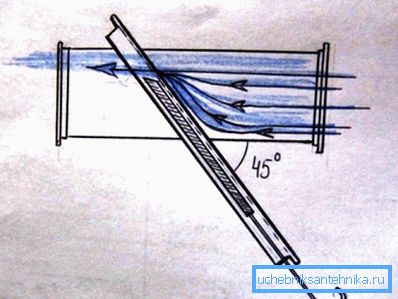

У системах пневмотранспорту, однак, нерідко виникає потреба саме в часткове обмеження прохідності воздуховода. У цьому випадку використовується косою шибер, що розтинає потік під кутом 45 градусів.

Його форма дозволяє вбити відразу двох зайців:

• Рівень шуму істотно знижується завдяки меншій кількості завихрень на перешкоді.

• Стає можливою більш точне регулювання пропускної здатності каналу: зміщення засувки на фіксовану величину означає меншу в процентному відношенні зміна живого перетину.

монтаж

Як своїми руками встановити шиберний вентиляційний клапан? Точніше, ніж ущільнити з'єднання? Інструкція цілком передбачувано знайдеться в СНиП 3.05.01-85 Внутрішні санітарно-технічні системи.

безфланцеві з'єднання

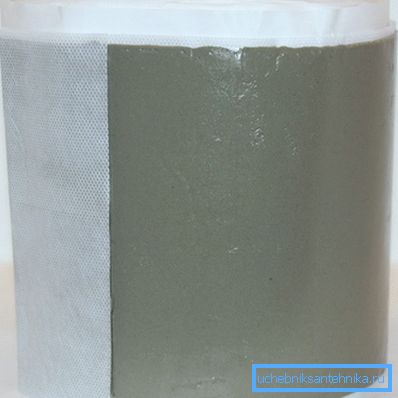

Крім того: практикується герметизація розтрубних з'єднань силіконовими герметиками. СНиП не забороняє їх застосування: після переліку рекомендованих матеріалів в ньому обмовляється можливість використання способів герметизації, що не увійшли до цього переліку.

 фланцеве з'єднання

Для фланцевих з'єднань СНиП окремо обумовлює деякі особливості складання.

• Подивись або опора, що кріплять повітропровід, не повинні доводитися на фланець.

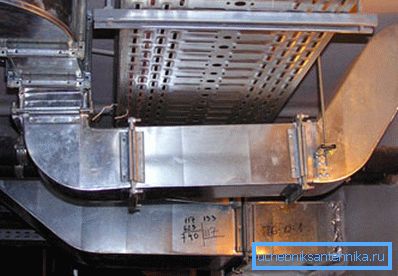

• Всі болти повинні розташовуватися з одного боку від фланця.

• При горизонтальному положенні фланця болти повинні знаходитися зверху від нього, гайки - знизу.

Коментар: ця рекомендація пов'язана з банальної безпекою. Болт важче гайки і при падінні з висоти здатний нанести більш важкі травми.

альтернативи

В їх число входять численні заслінки і клапани, що розрізняються як по виконуваних функцій, так і по влаштуванню.

Пожежні клапани призначені для оперативної зупинки природної або примусової вентиляції при загорянні, а також, навпаки, для масованої подачі повітря до шляхів евакуації людей.

Залежно від вихідного положення розрізняють клапани:

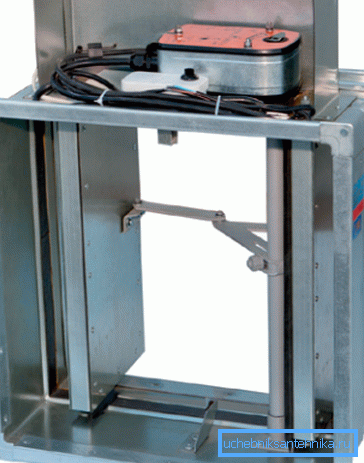

• Нормально відкриті;
• Нормально закриті;
• Подвійної дії.

Для спрацьовування клапана можуть використовуватися:

1. Комбінації соленоїда і поворотній пружини. Соленоїд може відкривати клапан; закривати його; утримувати у відкритому і закритому положенні, протидіючи поворотній пружині; відповідати за спрацьовування замка, що відпускається заслінку.
2. Плавкий замок в комплекті з пружиною. Клапана з такою схемою роботи дешеві, але здатні лише на однократне спрацьовування.
3. Сервопривод з мотором і редуктором.

Крім того, замість косих шиберів широко використовуються дросселирующие заслінки з ручним або електромеханічним приводом.

висновок

Будемо вважати, що наше знайомство з новим типом вентиляційного обладнання відбулося. Як завжди, відео в цій статті запропонує увазі читача додаткову тематичну інформацію.

Успіхів!
