Який рівень шуму допустимо для вентиляції? Які вентилятори тихіше? Чи є якісь способи зробити систему вентиляції в цілому менш гучною? Давайте спробуємо відповісти на ці питання.

норми

Почнемо з норм, яким повинна відповідати вентиляційна система.

джерела звуку

Що може служити причиною шуму, що поширюється через вентканали?

• Завихрення повітря на лопатях крильчатки. Чим більше обертів - тим вище рівень шуму.

Зауважте: на гучність впливають не тільки обороти, але і форма лопатей. Їх аеродинамічна оптимізація здатна зробити пристрій менш шумним при тій же продуктивності.

• Обертання втулки підшипника в його корпусі. В першу чергу це відноситься до підшипників кочення: на невеликих оборотах вони чутні куди краще, ніж підшипники ковзання.

• Вібрація від дисбалансу крильчатки. Вона передається корпусу вентилятора, стінок воздуховода і (при достатній потужності і масі) капітальних конструкцій будівлі.
• Нарешті, джерелом аеродинамічного шуму при певній швидкості потоку може бути саме повітря, що переміщається по воздуховоду.

комплексні заходи

Отже, що можна зробити своїми руками для безшумної роботи вентиляційної системи?

Вентилятори

Перед монтажем вентилятор перевіряється на предмет балансування крильчатки. Інструкція гранично проста: робоче колесо кілька разів розкручується від руки. Його багаторазова зупинка в одному і тому ж положенні говорить про явне дисбалансі; якщо ж колесо кожен раз зупиняється в новому положенні - балансування в нормі.

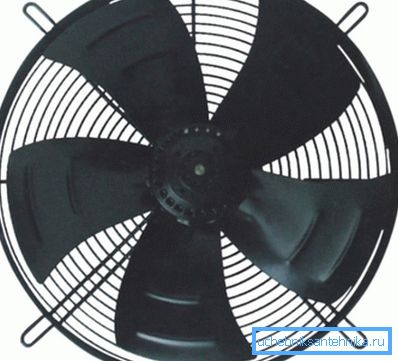

Чим нижче оберти крильчатки при фіксованій продуктивності - тим менше в загальному випадку рівень шуму. Недолік оборотів компенсується зміною кута атаки лопатей, їх форми, площі і, головне, діаметра робочого колеса.

Як уже згадувалося вище, підшипник ковзання потребує менше часу. Тут, втім, є один підступ: при однаковому з підшипником кочення якості виготовлення він в середньому має менший ресурс. Саме тому витяжні і канальні вентилятори від маловідомих виробників - сумнівна покупка: їх невисока ціна компенсується додатковими витратами по ремонту або заміні через рік-два експлуатації.

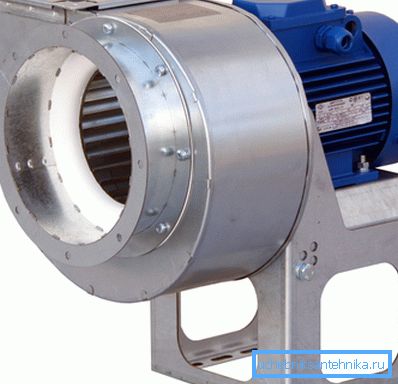

Осьові вентилятори в загальному випадку кілька тихіше радіальних. У другому випадку шум створюється завдяки мінімальному зазору між робочим колесом і крильчаткою.

Кілька рекомендацій, виконання яких сприятиме тихій роботі вентиляційної системи, можна знайти в СНиП 3.05.01-85.

1. Стаціонарні вентилятори підключаються до воздуховоду гнучкою вставкою (наприклад, з склотканини). Вона перешкоджає передачі вібрації.
2. Радіальні вентилятори значної потужності монтуються на виброизолирующих підставах.
3. При муфтової передачі крутного моменту з електромотора на вентилятор їх вали повинні бути строго соосни; при пасової передачі осі валів повинні бути паралельні.

вентканали

Для них вищезгаданий СНиП теж наводить кілька вимог, які поряд з безпекою експлуатації покликані забезпечити низький рівень шуму.

Крок точок кріплення вентиляційних каналів визначається їх розміром, способом з'єднання елементів і орієнтацією в просторі:

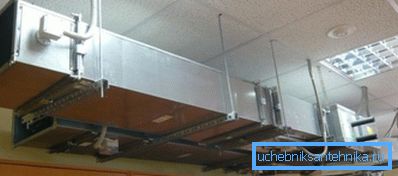

Важливо: в точках фіксації підвіси або опори частково гасять акустичні коливання. Чим більше просвіти між ними, тим більше максимальна амплітуда коливань (простіше кажучи - голосніше шум).

На фланцевих з'єднаннях все болти повинні бути закручені. Якщо фланець тримається, скажімо, на двох болтах, то до шуму повітря з великою ймовірністю додасться металевий брязкіт коробів.

Важливий момент: швидкість повітря в вентканалах житлових приміщень обмежується значенням в 4 м / с. При більшій швидкості потік починає відчутно шуміти.

Нарешті, чим товще і масивніше стінки воздуховода - тим гірше він проводить звук.

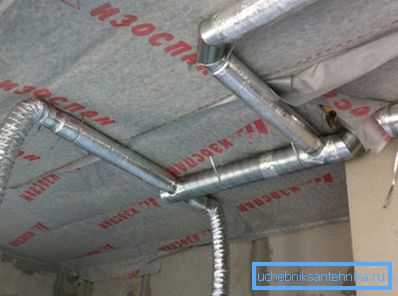

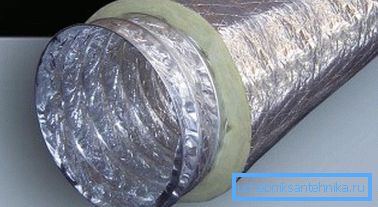

Для оцинкованих коробів і легких пластикових труб рішенням може стати шумоізоляція вентиляції будь-якими пористими матеріалами:

• Мінеральною ватою з наступною обв'язкою оцинкованим листом.
• Пенопластовой або пенополиуретановой шкаралупою.
• Спіненим поліетиленом.

Шумоглушники

Шумопоглотители (вентиляційний шумоглушник) - це нескладне механічне пристосування, покликане поглинати акустичні коливання. У широкому продажі можна зустріти два типи шумоглушників.

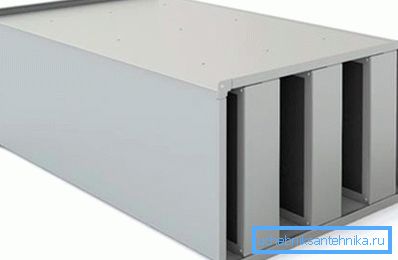

пластинчасті

Перед нами бляшана коробка, розділена великою кількістю паралельних току повітря перегородок. Типове відстань між ними - 75-300 мм. Перегородки облицьовані звукопоглинальними пористими матеріалами; для зменшення аеродинамічного опору вони часто забезпечуються обтекателями.

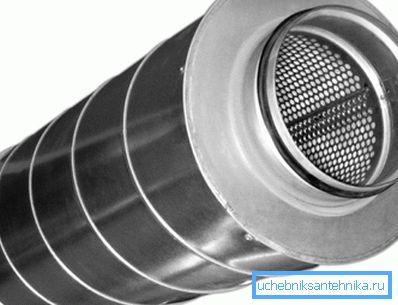

трубчасті

Пристосування являє собою сендвіч з двох труб. Внутрішня - перфорована, з діаметром, рівним діаметру приєднується воздуховода. Зовнішній кожух - глухий; простір між трубами заповнене звукопоглинальними матеріалами.

Ціна подібних пристроїв починається приблизно від 1000 рублів. Розумний мінімум довжини труби - 900-1000 міліметрів.

висновок

Будемо сподіватися, що наші рекомендації допоможуть читачеві зробити систему вентиляції в своєму будинку безшумної. Як завжди, відео в цій статті запропонує додаткову тематичну інформацію.

Успіхів!
