Система вентиляції будинку: як досягти комфорту з

Без нормальної циркуляції повітря в житлових приміщеннях створити комфортний для проживання мікроклімат буде неможливо. Правильно розроблені та встановлені вентиляційні системи приватного будинку дозволяють стабілізувати рівень вологості, нормалізувати температуру і видалити шкідливі домішки, що утворюються в результаті життєдіяльності людини.

Незважаючи на гадану складність, ці інженерні мережі можна сконструювати і своїми руками. У цьому вам допоможе інструкція, наведена нижче.

Різновиди вентиляційних систем

природна

Цей тип вентиляції функціонує за рахунок перепаду тиску між збірними і вихідним отворами. Завдяки цьому створюється природна тяга повітря без використання електричних вентиляторів.

Такий тип розглянутої інженерної мережі підходить для будинків з наступних матеріалів:

• деревини;
• цегли;
• бетонних блоків (в тому числі пористих);
• керамзиту;
• саману;
• готових монолітних бетонних елементів.

примусова

За допомогою спеціального обладнання дозволяє не тільки організувати ефективний струм повітря, але і відфільтрувати вхідний потік, а також забезпечити його підігрів за рахунок рекуперації тепла в спеціальному блоці.

Примусова вентиляція необхідна в будівлях, зведених з наступних матеріалів:

• пенополістіролбетон панелей;
• багатошарових елементів з внутрішнім утеплювачем;
• будинків, побудованих за каркасною (канадської) технології.

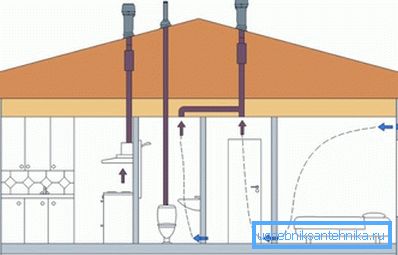

комбінована

В цьому випадку конструюється природна вентиляція, а примусова витяжка (установка вентиляторів) передбачається лише в окремих приміщеннях, де звичайної тяги в вентиляційних каналах недостатньо для забезпечення комфортного мікроклімату або створення безпечного середовища проживання.

До таких кімнатах відносяться:

• кухня;
• санітарні блоки;
• технічні та допоміжні приміщення (котельні, генераторні і так далі).

проведення розрахунків

Процес самостійного монтажу вентиляції в будинку нескладний. Однак, для її нормального функціонування необхідно правильно провести всі необхідні інженерні розрахунки.

Щоб визначити необхідні параметри воздуховодной мережі слід брати до уваги такі фактори:

• кількість людей, які постійно перебувають в приміщеннях будинку, а також обсяг повітря в житлових і нежитлових приміщеннях;
• наявність побутових приладів, яким для функціонування необхідне повітря, або виділяє в процесі своєї роботи шкідливі для людини речовини;
• кількість і конструктивні особливості опалювальних елементів, які також впливають на мікроклімат в приміщеннях.

Порада! Точний розрахунок необхідного обсягу чистого повітря і, відповідно, параметрів вентиляційної мережі зробити самому дуже складно. Краще доручити цю справу проектної організації або взяти за основу існуючі типові проекти і внести в них невеликі зміни, адаптувавши до наявних умов.

Самостійний монтаж вентиляції

Загальні вимоги

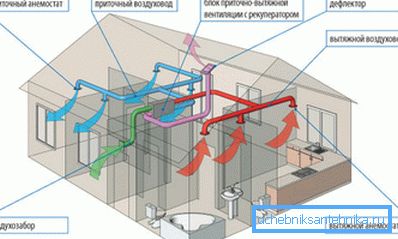

Для того щоб конструируемая вентиляція в приватному будинку максимально ефективно справлялася з покладеними завданнями, при її облаштуванні необхідно дотримуватися таких вимог:

• передбачити наявність повітряних каналів для доступу свіжого і видалення відпрацьованого повітря в усіх без винятку приміщеннях (особливо якщо останні обладнані герметичними полімерними вікнами);
• в сантехнічних приміщеннях обов'язково потрібно встановити витяжні вентилятори, які починають працювати одночасно з включенням електричного освітлення;
• в кухні доцільно передбачити комбіновану систему вентиляції: витяжку з електровентилятором над плитою і звичайний повітропровід під стелею;
• доцільно забезпечити приплив свіжого повітря через спеціально облаштовані канали під підвіконнями або в віконних рамах;
• при установці дров'яних печей і камінів необхідно подбати про додаткове надходження свіжого повітря, так як відкрите полум'я споживає велику кількість кисню.

природна

Приплив повітря в приміщення природним шляхом відбувається через такі конструктивні елементи будівлі:

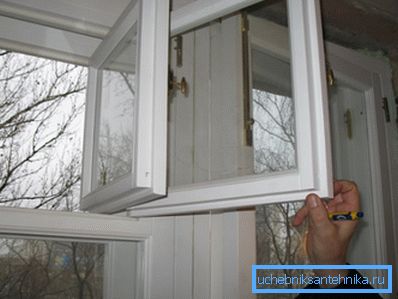

• кватирки або віконні прорізи;
• двері;
• спеціально облаштовані вентиляційні канали.

Система вентиляції в багатоквартирному будинку передбачає підключення повітропроводів в квартирі до загальної шахті, яка закінчується на технічному поверсі і створює тягу, необхідну для видалення повітря з приміщення.

При монтажі системи природної вентиляції в приватному житловому будівництві необхідно передбачити наявність витяжної каналу, верхній зріз якого повинен підніматися над рівнем даху як мінімум на один метр. Крім того, мінімальна різниця висот між збірними і виводить отворами повинна складати близько 5 метрів. Тільки в цьому випадку буде створено потрібний перепад тисків, який би видалення повітря.

Крім перерахованих вище особливостей, системи вентиляції для приватного будинку, що використовують принцип природного струму повітря, повинні відповідати таким вимогам:

1. Мінімальна площа перетину основного виводить каналу не повинна бути менше 100 кв. сантиметрів. Конкретне значення залежить від площі будинку, кількості приміщень, обладнання, що використовується і безлічі інших чинників.
2. Бажано зупинитися на круглій формі витяжної вентиляційної труби, адже згідно загальновідомим фізичним законам, сила опору руху повітря прямо пропорційна периметру повітроводу.
3. Якщо витяжна шахта монтується з цегли або бетонних блоків, слід подбати, щоб усередині неї були відсутні напливи розчину і інші перешкоди, які погіршують тягу. Найкращим рішенням буде монтаж всередину цього каналу спеціальної оцинкованої труби. Її ціна не набагато збільшить кошторисну вартість будівництва, а ефективність роботи не змусить пошкодувати про прийняте рішення.
4. Конструкція виводить повітряного каналу повинна передбачати можливість його періодичного технічного обслуговування. Неоціненну допомогу в цьому нададуть ревізійні отвори з кришками.
5. Верхній зріз вентиляційної шахти потрібно обладнати дефлектором, що захищає її від вітру, опадів, а також потрапляння всередину сторонніх предметів. Крім того, для збільшення або зменшення обсягу виробленого повітря доцільно поставити клапан, регульований вручну або за допомогою автоматики.

Порада! Після закінчення монтажу не забудьте перевірити працездатність вентиляції. Для цього до вентиляційної решітки потрібно піднести смужку газети довжиною в 20 і шириною в 2-3 см. Якщо вона прилипне до отвору, тяга повітря присутній, а вентиляція буде успішно виконувати свої функції.

примусова

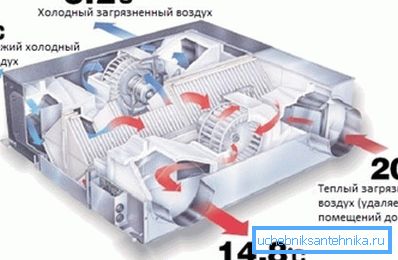

Схема системи вентиляції в приватному будинку, що передбачає установку всмоктуючих і витяжних вентиляторів, а також блоку рекуперації тепла, найбільш ефективна і дозволяє заощадити значну кількість коштів на опаленні будинку.

Така система провітрювання забезпечує нагрів повітря, що поступає за рахунок вихідних потоків, не допускаючи їх змішування. А наявність фільтруючих елементів перешкоджає проникненню в приміщення пилу і шкідливих домішок.

До складу вентиляційної мережі з примусовим струмом повітря входить наступне обладнання:

• фільтри очищення повітря, що поступає;
• пристрою нагріву вхідних потоків;
• всмоктуючий і витяжний вентилятори;
• блок рекуперації тепла;
• електронна система управління інженерними мережами.

Перед придбанням потрібних пристроїв необхідно виконати кілька підготовчих дій:

1. Розрахувати обсяг використовуваного для провітрювання повітря.
2. Вибрати місце для монтажу обладнання. Це може бути підвальне приміщення або горищне простір, а також комора, комору і так далі. Подбайте про відсутність вологи, яка може привести в непридатність електроніку вентиляційного обладнання.
3. Визначтеся з місцем установки забірного і витяжного отвору. Вони повинні розташовуватися далеко один від одного, щоб виключити засмоктування в вентиляцію вже відпрацьованого повітря.

Порада! Вентиляційна система, як і інша складна інженерна мережа, вимагає періодичного технічного обслуговування. Тому при виборі місця для установки подбайте про те, щоб до важливих вузлів і агрегатів забезпечувався безперешкодний доступ.

Порядок роботи

Послідовність дій по конструюванню вентиляційної системи приватного будинку така:

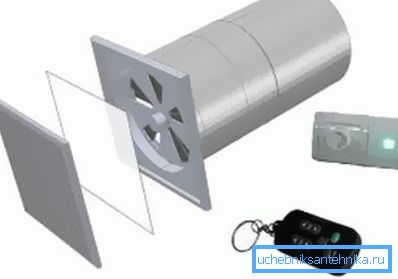

1. У зовнішніх стінах житла проробляються отвори для установки патрубків, через які підключаються повітроводи для всмоктування і видалення повітря.
2. Монтовані патрубки повинні бути забезпечені зовнішніми захисними решітками із зворотними клапанами. Ці пристрої перешкоджають попаданню всередину трубопроводів дрібних предметів, комах і парів води. Перед установкою деталі доцільно обернути ізоляційним матеріалом, який попереджає промерзання в зимовий період і зменшує шум при роботі вентилятора.

1. В обраному приміщенні розміщується вентиляційна установка.

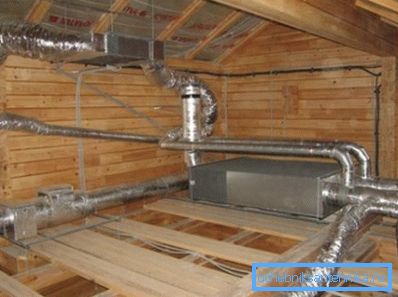

2. Вхідний і вихідний патрубки з'єднуються з головним модулем за допомогою повітропроводів. У важкодоступних місцях допускається використання гнучких деталей з багатошарової фольги. Скріплення елементів один з одним проводиться за допомогою хомутів. Крім того, можна комбінувати повітряні канали з пластика і металу, а також використовувати деталі квадратного і прямокутного перетину.
3. На цьому ж етапі проводиться розводка входять і виходять каналів по всіх приміщеннях. Щоб уникнути появи вібрацій при роботі, повітроводи доцільно прикріплювати до підлоги, стелі або стін за допомогою спеціальних кронштейнів. При необхідності слід використовувати трійники, перехідники та інші фасонні деталі.

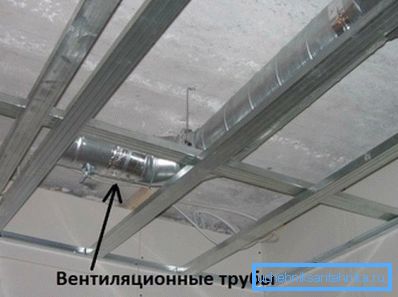

1. Найбільш прийнятний і зручний варіант - укладання повітропроводів в підвісних стелях. При цьому приточное і витяжний отвір бажано облаштовувати в протилежних кінцях кімнати.
2. Устаткування з управління системою вентиляції необхідно розташовувати в зручному місці. Також можна встановити автоматичну систему, яка самостійно змінює параметри роботи обладнання, спираючись на інформацію, що отримується від зовнішніх датчиків.

висновок

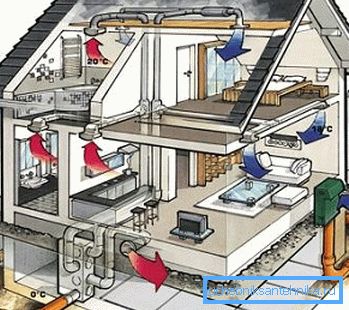

Система вентиляції в приватному будинку - важлива інженерна мережа, облаштування якої хоча і вимагає певної кількості знань і умінь, але цілком здійсненно і самостійно.

Дізнатися більше про всі нюанси цього процесу можна з відео в цій статті.
