Системи вентиляції повітря - сек'юріті нашого будинку

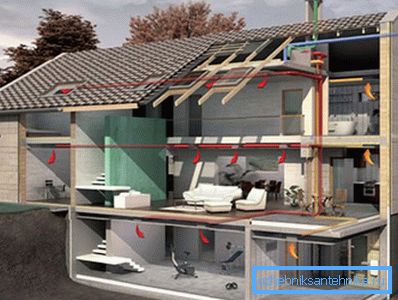

Здоровий мікроклімат в окремо взятій кімнаті або будівлі в цілому пильно охороняють і підтримують вентиляційні системи. Вони забезпечують збалансований склад повітря, рівень вологості і температури.

Саме повітроводи забезпечують швидке відведення шкідливих випарів і просто забрудненого повітря з приміщень. Отже, нормально працює вентиляція - запорука здоров'я людини.

Дихання за сучасними технологіями

Ритм сьогоднішнього життя вимагає автоматизації багатьох процесів, для безперебійного забезпечення повітрообміну в приміщенні. Сучасні системи вентиляції та кондиціонування повітря є окреме провадження, безумовно поставляє кисень.

Провітрювання за допомогою відкритих вікон підходить для неспішної життя за межами мегаполісу. Бажано тільки, щоб не було сильного вітру, холоду і дощу. У будь-якому випадку проникнення пилу і освіту протягів - невід'ємна частина примітивної вентиляції.

різновиди вентиляції

Система вентиляції і кондиціонування повітря служить для постійної зміни «відпрацьованого» повітря на свіжий, збагачений киснем.

Відбувається це кількома способами:

• природним;
• штучним або механічним;
• кондиціонуванням.

Вентиляція з мінімумом витрат

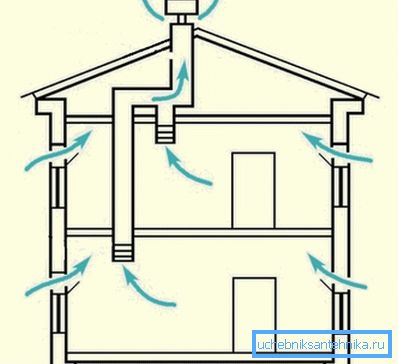

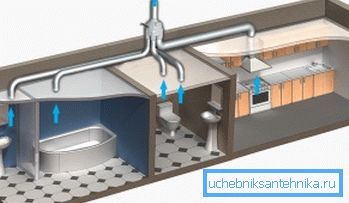

Природна витяжна вентиляція грунтується на різниці внутрішньої і зовнішньої температури. Відповідно СНиП 41-01-2003 відбувається забір повітря через кватирки житлових кімнат і видалення через витяжні решітки ванних, туалетів і кухонь. Норма повітрообміну встановлюється в залежності від розміру приміщення.

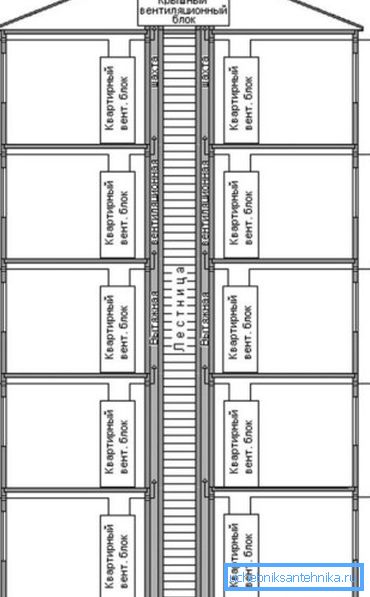

На початку епохи масових забудов багатоповерхові будівлі оснащувалися вентиляцією з індивідуальними витяжними каналами. Вони з'єднувалися із загальною витяжною шахтою або збірним каналом на горищі. Така схема досі існує в 5-поверхівках.

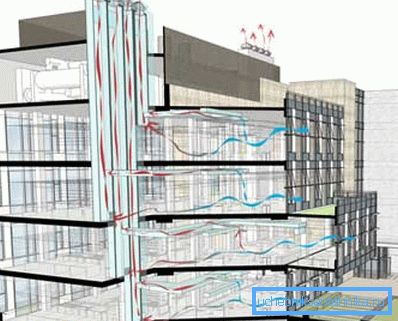

У висотках до загального вертикальному каналу підходили горизонтальні шахти. У них надходив повітря з вертикальних каналів кожних 4-5 поверхів. Інакше влаштовані сучасні системи вентиляції - повітропроводи, що утворюють своєрідні блоки.

Через витяжні решітки з кожної квартири на майданчику надходить повітря в бічні відгалуження. З рівня міжповерхового перекриття, розташованого рівнем вище, повітряний потік з «придатків» надходить в центральну магістраль.

Це інженерне рішення компактніше і безпечніше схеми індивідуальних каналів. Воно володіє кращими аеродинамічними і протипожежними характеристиками.

Щоб уникнути тепловтрат обладнуються відповідні горища в висоту до 1,9 м. Сюди рухається потік із загальних вертикальних каналів. Назовні він виводиться через кілька (в залежності від кількості під'їздів) витяжних шахт.

Зверніть увагу! Вентиляційне обладнання повинно розташовуватися перпендикулярно поздовжніх стін. Цим досягається вільний рух повітряних потоків.

До переваг природної вентиляції можна віднести:

• простоту пристрою;
• невисоку вартість;
• можливість вентилювати великі площі з великим виділенням тепла.

Недоліки такої інфільтрації полягають:

• у відсутності зволоження;
• тепловтратах;
• виникненні протягів;
• нестабільності процесу;
• відсутності приладів для пилеочіщенія.

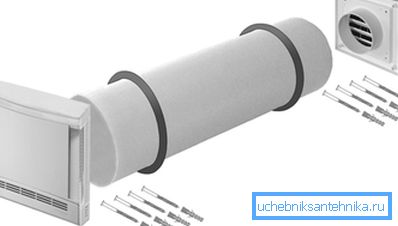

Справитися з недосконалістю природної вентиляції допоможуть припливні пристрої, які легко встановити своїми руками. Вони розташовуються в вікнах і несучих стінах і дозволяють регулювати обсяг, силу і напрям повітряного потоку. Конструкція таких пристроїв мінімізує шум, проникаючий з вулиці.

Зовнішня решітка перешкоджає попаданню сміття в повітропровід, де повітряний потік «гальмує» і нормалізує температуру. Клапан, що розташовується на внутрішній поверхні стіни / вікна, оснащений заслінкою, яка регулює надходження повітря. Розташування пристрою в безпосередній близькості від радіатора, дозволяє отримувати вже зігрітий повітря.

Коли штучне краще

Альтернативою природною є механічна - припливна, витяжна або змішаного типу вентиляція. Якщо переміщення повітря в системах природної вентиляції відбувається внаслідок різниці температур і тиску, то штучна не залежить від цих чинників.

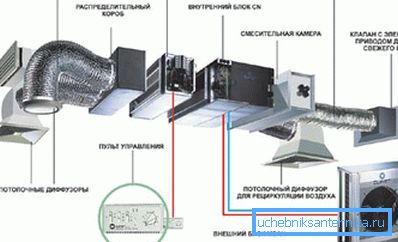

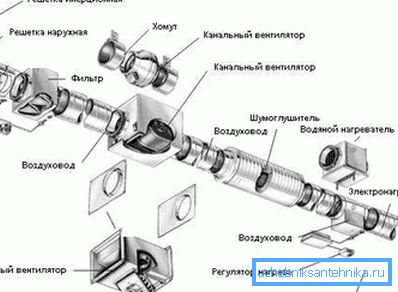

Вона здійснюється із застосуванням різних пристроїв, які, в принципі, відсутні в системі природної вентиляції:

1. Повітряний клапан з електроприводом.
2. Воздухонагреватель, який використовується в холодну пору року. Для невеликих приміщень доцільно використання електричного калорифера, а ось для обігріву площі більш ніж 100м² вигідніше будуть водяні. Значну економію приносить монтаж систем вентиляції та кондиціонування повітря з використанням рекуператорів. У цьому пристрої холодне зовнішнє нагрівається шляхом теплообміну з нагрітим повітрям, що видаляється, змішування при цьому не відбувається.

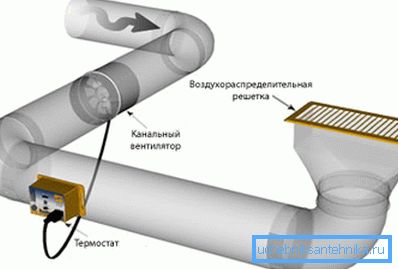

3. вентилятор - подає свіже повітря і створює необхідний тиск в системі.

1. Шумоглушитель. Він глушить в повітроводах додаткові шуми, що видаються роботою вентилятора.
2. Повітроводи, по яких повітря подається в кімнати. Труби утворюють мережу, для монтажу якої використовуються трійники, повороти і перехідники. При підборі перетину враховується норма повітрообміну і швидкість руху повітряного потоку.

Зверніть увагу! Гнучкі повітроводи для систем вентиляції складаються гармошкою, що полегшує їх транспортування і монтаж. Але рифлена поверхня служить джерелом високого аеродинамічного тиску. Через це їх застосовують тільки на ділянках невеликої довжини.

1. Повітророзподільники, які розподіляють і розсіюють повітряний потік в різних кімнатах. Пристрій може бути виконано у вигляді плафонів - дифузорів або круглих / прямокутних грат на стіні або стелі.

1. Електричний щит - своєрідний пульт управління системою. Елементарний варіант являє собою вимикач з індикатором для включення / вимикання вентилятора. Більш складна конструкція передбачає елементи автоматики з використанням гігростатів, термостатів, датчиків тиску і т. Д. Це дозволяє регулювати роботу всієї системи повітропроводів і системи вентиляції в режимі нон-стоп, наприклад, автоматично включати калорифер при надходженні холодних повітряних мас, стежити за станом фільтрів , регулювати роботу клапанів.

Спадщина Вілліса Керрьера

На початку ХХ століття американський інженер Керрьер втілив в життя ідею охолодження приміщення. Сучасні агрегати додатково очищають (на 90%), зігрівають, зволожують, знезаражують повітря.

В умовах окремо взятої квартири, дачі і приміщення до 100 м² користуються побутовими компресорно-конденсаторними блоками з потужністю 2-7 кВт.

У їх «начинку» входять механізми:

• вентилювання;
• грубої і тонкої очистки, що вловлюють до 90% пилу;
• зволоження;
• нагрівання від центрального або автономного опалення;
• шумопоглинання;
• рекуперації (за бажанням).

Кондиціонери поділяються по 2 типам:

1. З водяним охолодженням. Вони потужні, їх блоки можуть бути один від одного на будь-якій відстані, охолоджуються проточною водою. Незручною є висока ціна агрегату, складний розрахунок і монтаж.

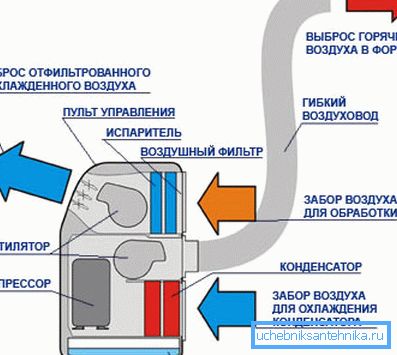

2. ККБ з повітряним охолодженням. У них застосований принцип спліт-системи. До плюсів відноситься нескладний монтаж і невисока вартість, до мінусів - невелика потужність.

Використання спліт або мультіспліт системи приносить певну вигоду - тиха робота, дистанційне керування. Недоліки варто шукати в труднощах монтажу або проблеми розміщення компресорного блоку. Блок спліт-системи не подає в кімнату свіже повітря. Варіант мульти, маючи взаємопов'язану систему з кількох блоків, може вийти з ладу при поломці лише одного з них.

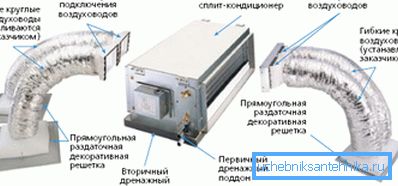

Щоб уникнути недоліків, властивих обом варіантам, пропонується експлуатація систем вентиляції та кондиціонування повітря на базі канального ККБ. В цьому випадку до внутрішнього блоку кондиціонера приєднується повітропровід. Конструкцію приховає підвісну стелю.

Подібний симбіоз дозволить підмішувати кисень, попутно охолоджуючи / нагріваючи, очищаючи, дезинфікуючи і зволожуючи його. В результаті один ККБ з успіхом буде обслуговувати кілька кімнат. Єдиним і сумнівним недоліком є ​​необхідність монтажу до внутрішньої обробки.

зволоження повітря

Функція зволоження в кондиціонерах передбачена спочатку, при цьому волога береться з атмосфери. При експлуатації вентиляційних труб ця проблема вимагає оригінального рішення - ведення в центральний воздуховод вологи.

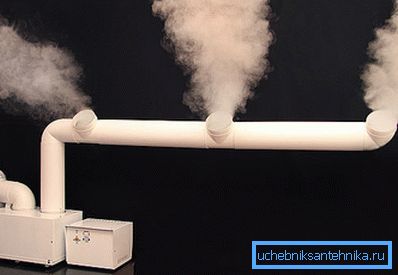

Канальні зволожувачі повітря для системи вентиляції насичують надходить повітряний струмінь водяним аерозолем, який згодом випаровується. Пристрої, що перетворюють воду в туман- факели розпилу, встановлюються в паралельному основному воздуховоде. Тут же знаходиться каплеотстойнік.

Іншими словами, частина повітря, що поступає з основної вентиляційної труби потрапляє в паралельний ділянку. Звідти вже він, зволожений, зливається з основним потоком. Діаметр крапель туману мізерно малий - 1-5 мкм, що сприяє їх повному випаровуванню, не утворюючи тропічного ефекту.

Контроль системи вентиляції та кондиціонування

Інструкція з обслуговування повітроводів і систем кондиціонування відповідно до ГОСТу 12.4.021-75 передбачає:

1. Сезонні підготовчі роботи до пуску системи.
2. Підготовка до роботи в певному режимі.
3. Запуск і зупинка системи.
4. Контроль вентиляційного процесу.
5. Ремонт поточний і плановий.

Для роботи в зимовий період характерні роботи з утеплення приміщення, зміни масла на низькотемпературне, цілісність системи і калориферів. Особлива увага приділяється можливим аварійним ситуаціям, пов'язаним з припиненням Теплопостачання.

У теплу пору року особлива увага приділяється холодопостачання повітропроводів - зведення тентів, побілка нагрівальних поверхонь. Перевіряється нейтральне положення всіх важелів управління, чистота всередині повітроводів, герметичність закривання люків.

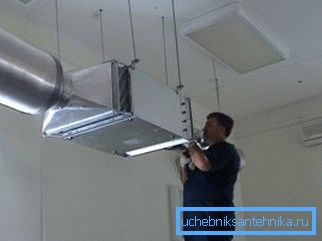

В технічне обслуговування систем вентиляції та кондиціонування повітря входить також поточний і капітальний ремонт. Поточні ремонтні роботи спрямовані на усунення дрібних поломок і заміну деталей.

Поломки великих вузлів і агрегатів потребують капітального втручання. При цьому проводиться частковий демонтаж з усуненням поломки на місці або відправкою на завод.

Підведення підсумків

Сучасна вентиляція і кондиціювання житла - це унікальна можливість забезпечити себе киснем. Кожен може вибрати оптимальне вирішення питання комфортного перебування вдома. А грамотний монтаж і контроль системи повітропроводів дозволяють зробити цей процес безперервним.

Якщо ви зупинили свій вибір на кондиціонері, відео в цій статті розповість про ті моменти, які необхідно знати кожному покупцеві.
