Схема вентиляції: як створити новий проект і зрозуміти

Як при будівництві нової, так і при обслуговуванні існуючої вентиляційної системи, вкрай необхідно знати, як вона влаштована. Розібратися у всіх її нюансах і особливості допоможе схема вентиляції - в хрущовці, сучасному багатоквартирному комплексі, приватному житловому будинку або іншому об'єкті.

Інструкція, наведена в цьому матеріалі, описує основні правила складання і використання цих документів.

Особливості роботи з технічною документацією

Необхідність в читанні схем

Ще до початку будівництва приватного житлового будинку, планування ремонту в квартирі, розгляду варіантів фінішної обробки в хамаме або лазні, слід подбати про проектування і складанні схем різних інженерних мереж, в число яких входить і вентиляція. Помилки і недоробки, допущені на цьому етапі будівництва, буде дуже важко усунути своїми руками після його закінчення.

Проте, ефективно вирішити виниклі проблеми і домогтися комфортного мікроклімату в будинку можна і в тому випадку, коли ви не брали участь в розробці проекту і будівництві споруди. В цьому випадку потрібно буде лише замінити або модернізувати ті ділянки вентиляційної мережі, які істотно знижують загальну ефективність системи.

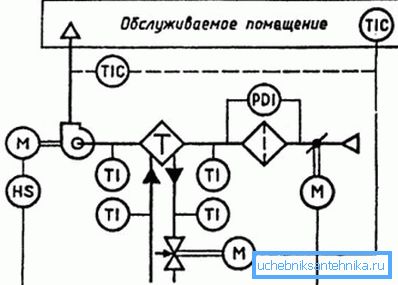

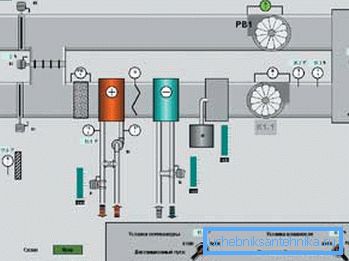

Тут знову стане в нагоді наявна або знову складена мнемосхема вентиляції, на якій спеціальними символами позначено те чи інше обладнання, а також властиві йому технічні характеристики і особливості. Потрібно лише навчитися відрізняти, наприклад, позначення зворотного клапана на схемі вентиляції, від схожих на нього стрілок, які свідчать про наявність абсолютно інших вузлів і агрегатів.

Загальні вимоги до проектів

При розробці документації, що стосується системи забезпечення приміщень свіжим повітрям, важливо враховувати наступні параметри:

• кількість поверхів в будинку;
• рівень забрудненості повітря на вулиці;
• рівень шуму поза приміщеннями;
• категорію будови по класу пожежної безпеки.

Під час підготовки схеми вентиляції, крім параметрів ефективності, слід звернути увагу на кілька додаткових чинників:

• можливість поширення вогню через вентиляційні канали під час пожежі;
• можливість вихолоджування приміщень і проникнення в них забрудненого повітря через повітроводи великого перерізу.

Щоб уникнути перерахованих вище неприємностей доцільно передбачити використання пожежонебезпечних матеріалів і обладнання, а також установку захисних клапанів вентиляції, що перешкоджають появі зворотної тяги в вентиляції.

Проектування нової системи вентиляції

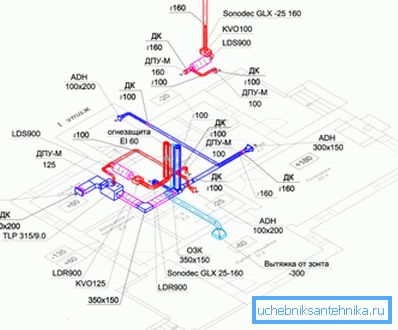

Детальна схема системи вентиляції (в тому числі і аксонометрична) необхідна для узгодження проекту споруджуваного приватного будинку в контролюючих і наглядових інстанціях.

При цьому обов'язковою вимогою є установка обладнання, здатного прокачати потрібний об'єм повітря:

• для приміщень, в яких планується постійне проживання людей - 3 куб. метра на годину на 1 кв. метр площі;
• для ванних кімнат, суміщених з вбиральнями - 50 куб. метрів на годину;
• для роздільних сантехнічних приміщень - 25 куб. метрів на годину.

Важливо також пам'ятати, що для ефективного забезпечення мешканців будинку або квартири свіжим повітрям необхідно його надходження. Тому до проектної документації зазвичай додається і схема припливної вентиляції.

Зверніть увагу! Обладнання, що використовується і повітроводи повинні відповідати не тільки санітарним нормам, а й вимогам протипожежної безпеки. Інакше підготовлений вами проект не пройде узгодження в пожежній інспекції.

При створенні креслення і проведенні інженерних розрахунків також необхідно враховувати наступні параметри:

• тип використовуваної вентиляції;
• метод розподілу повітряних потоків по приміщеннях;
• наявність в вентиляції системи очищення повітря, що поступає;
• необхідність установки і конструкція рекуператора тепла.

Крім того, не слід забувати і про естетичну складову. Повітроводи, припливні і витяжні решітки повинні органічно вписуватися в дизайн приміщень і не заважати проживанню або роботі людей.

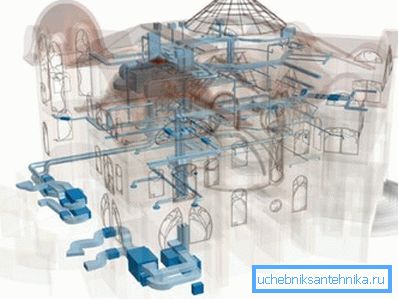

Модернізація існуючої системи

Нерідко виникають ситуації, коли необхідно провести заміну або модернізацію вентиляційної мережі в уже збудованому і зданому в експлуатацію будинку. Це досить трудомісткий процес, проте, цілком доступний для самостійної реалізації.

Порада! Ціна переробки готових інженерних комунікацій завжди вище, ніж розробка і монтаж нових. Тому завжди ретельно проектують і розраховуйте всі параметри. Це багаторазово окупитися в майбутньому.

Процес переробки вже наявної вентиляції складається з декількох послідовних етапів:

• розрахунку обсягу циркулюючого повітря;
• підбору перетину повітроводів;

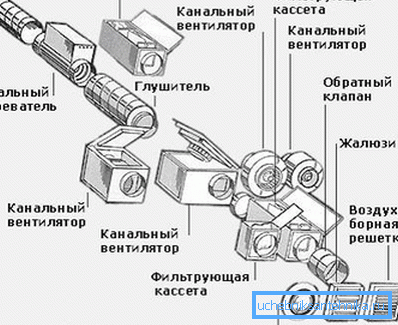

• вибору типу вентиляторів, фільтрів та іншого необхідного обладнання.

Після цього складається схема природної вентиляції або креслення механічної повітрообміну системи, визначається місце для монтажу каналів і закріплення обладнання і виробляються будівельні роботи.

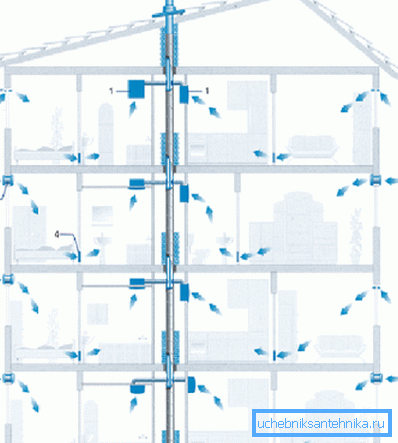

Вентиляційні системи багатоквартирних будинків

Принцип роботи системи вентиляції в сучасному міському будинку заснований на природному струмі повітря, що надходить через відкриті вікна і двері, і видаляється через загальні вентиляційні канали.

У старих будинках (висотою до 5 поверхів) можливе облаштування окремої витяжної шахти для кожної квартири. У більш сучасних будівлях повітроводи з квартир виходять в загальний канал, який закінчується на технічному поверсі, забезпечуючи потрібний рівень тяги.

У нових висотках (більше 24 поверхів), крім основної вентиляційної шахти, конструюється так званий розгінний канал, що сполучається з основним. Завдяки цьому рішенню збільшується обсяг повітря, що прокачується, а також стабілізується вологість і температура у всіх приміщеннях.

висновок

Хороший домашній майстер відрізняється від свого не дуже вмілого колеги тим, що перед початком роботи завжди становить схему майбутнього творіння. Це стосується і вентиляційних систем. Наявність зрозумілої і легко читається документації не тільки полегшує працю робітників, але і дає можливість легко виправляти виникаючі неполадки.

Більш докладно про розробку і складанні будівельної документації ви можете дізнатися з відео в цій статті.
