Стельова вентиляція: особливості та переваги

Розвиток будівельних технологій подарувало нам безліч нових матеріалів і конструкційних рішень, серед яких - підвісні і натяжні стелі. Особливість таких стель - це наявність зазору між плитою перекриття і декоративною поверхнею, в якому можна заховати вентиляційні канали або організувати Безканальні систему. Ми розповімо про особливості та переваги, якими володіє вентиляція в стелі.

Загальні відомості

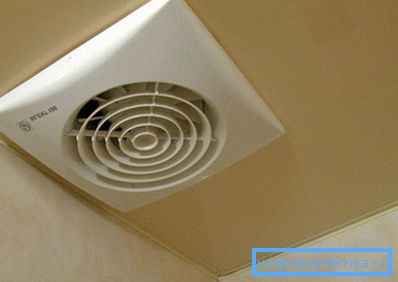

Під стельової вентиляцією розуміють таку систему, при якій повітроводи або канали розташовані над стелею. Це дозволяє прибрати труби і короби з функціональних зон приміщення і виграти в плані ефективного використання його площі.

Зверніть увагу! Подібне розташування дозволяє подавати повітря в будь-яку точку квартири або будинку. Також відзначається ще одна перевага: відвід відпрацювання проводиться в найвищій точці, а саме там накопичується найбрудніший і гаряче повітря.

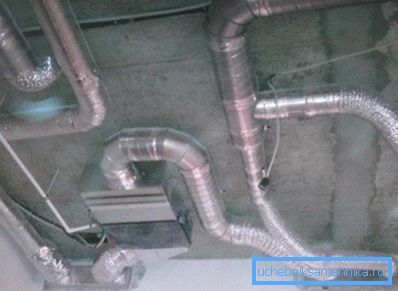

Кріплення вентиляції до стелі здійснюється різними способами: хомутами, анкерами, саморізами до L- або Z-профілю, траверсами, перфострічкою або металевими балками. Щоб підвищити декоративні якості приміщення, мережу повітряних каналів ховають за навісний конструкцією.

Стельові системи бувають канальними і Безканальні. Про відмінності і особливості цих рішень ми хочемо розповісти докладніше.

Стельові вентиляційні системи

канальні

Незважаючи на розвиток безканальних VAV-систем, стара добра канальна вентиляція залишається безсумнівним лідером ринку. Переважна більшість всіх сучасних кліматичних систем побудовано саме в канальному виконанні.

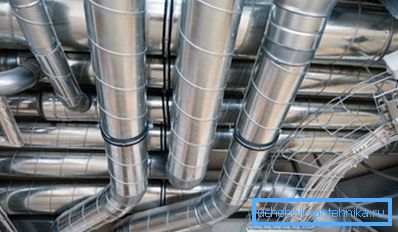

Якщо в виробничих і господарських приміщеннях розташування і зовнішній вигляд повітропроводів не мають критичного значення, то в житлових будинках і квартирах він набуває визначального значення: індустріальний інтер'єр з металевими трубами над головою доводиться до смаку не всім.

Через декоративних обмежень будівельники не використовували систему каналів з розгалуженою мережею та адресної подачею повітря, а обмежувалися кількома віддушинами в кухонній зоні, ванною і санвузлах. Це призводило до помітної стратифікації повітряних мас і появи множинних застійних зон.

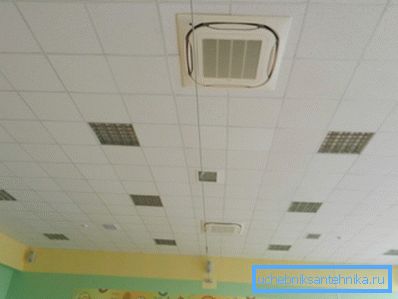

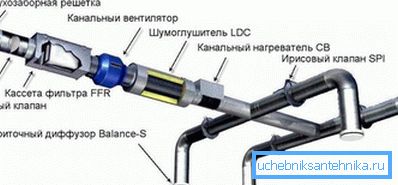

Сьогодні з'явилася можливість використовувати стельові канали: підвісні стелі добре маскують повітроводи, що дозволяє підводити припливні маси і відводити відпрацьоване повітря точково.

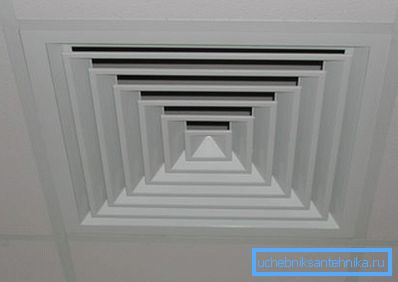

Зверніть увагу! Тут не останню роль відіграє дифузор вентиляційний стельовий, який дозволяє підвищити швидкість потоку і його далекобійність, що призводить до якісної перемішування повітряних мас і вирівнюванню температур.

Переваги канальних систем:

• Адресна точкова подача припливного повітря дозволяє найбільш грамотно розподілити надходять маси свіжого, чистого і охолодженого газу між його споживачами;
• Канальне виконання дозволяє ефективно контролювати роботу вентиляції в реальному часі і проводити регулювання і настройку режимів засобами автоматики;
• В умовах канальних повітроводів простіше організувати ефективні системи обробки повітря: фільтрації, охолодження, підігріву і т.д .;
• Також слід зазначити можливість установки протипожежних клапанів і інших систем захисту з окремими каналами.

До недоліків канального виконання відносяться такі його якості:

• Система повітропроводів монтується як стаціонарна мережа, яка закладається до оздоблювальних робіт. В результаті будь-яке перепланування або зміна інтер'єру стикаються з проблемою невідповідності нового планування і старої вентиляційної мережі. Це особливо актуально в офісних та орендованих приміщеннях;
• При переході до режиму роботи зі зниженою продуктивністю виникає падіння швидкості подачі повітря і дальнобійності дифузорів з фіксованою площею, що призводить до застою в зонах між дифузорами (частково цю проблему вирішує вентилятор-люстра стельовий);
• Складні розгалужені мережі відрізняються дорожнечею устаткування, обслуговування і ремонту;
• У порівнянні з Безканальні системами спостерігається підвищений на 30% споживання енергії;
• Мікроклімат усередині каналів сприяє розвитку цвілі, чого не спостерігається в Безканальні виконанні.

безканальні

Як можна здогадатися з назви, дані системи не містять труб або коробів для транспортування повітряних мас. Замість них в якості воздуховода використовується простір між декоративним і конструктивним стелями або статями.

Таке рішення дозволяє виграти не тільки з точки зору дизайну і ергономіки простору, але і має куди більш істотні з економічної і технологічної точок зору ефекти.

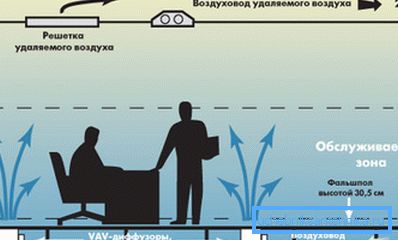

Новітні стельові системи працюють за принципом Variable Air Volume (VAV), або змінного витрати повітря. При цьому робочий тиск в підпільних і стельових воздуховодах одно 12.5 Па, що в порівнянні зі стандартними 373 Па в каналах вже само по собі заслуговує на увагу.

Розглянемо основні переваги безканальних систем ОВК:

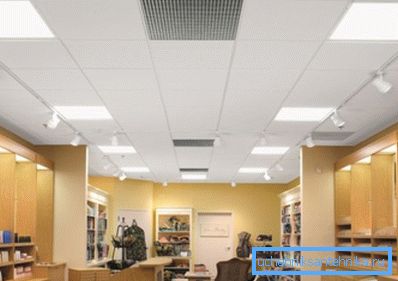

• гнучкість. На відміну від мережі каналів, загальний повітропровід дозволяє розташовувати дифузори де завгодно, більш того, ніяких проблем не викликає їх перенесення в інші місця. При цьому складний перерахунок і повторне проектування не потрібно;
• енергозбереження. Як вже говорилося, енергоспоживання міжстельовому вентсистем знижено в порівнянні з канальними на 30%;
• відсутність цвілі. Температура і відносна вологість повітря, що проходить по воздуховодам, вирівнюється за рахунок рециркуляції і підігріву до таких значень, при яких розвиток грибкових організмів ускладнюється;
• Зменшення капітальних вкладень. Потенційно безканальні системи повинні стати помітно дешевше інших, адже ціна одних тільки труб, кріплень, монтажних робіт і проектування все ще висока.

Зверніть увагу! Про недоліки даного рішення говорити поки рано, тому що відсутні достовірні дані про практику застосування безканальних систем.

На даному етапі можна відзначити брак майстрів з достатнім досвідом будівництва таких споруд. Крім того, відсутня чітко вироблена інструкція по їх монтажу, що робить роботу своїми руками ризикованим заняттям.

висновок

Стельова ВЕНТСИСТЕМИ має цілий ряд переваг в порівнянні з настінного або іншою формою організації мережі. Найбільш прогресивним рішенням на сьогодні є безканальна VAV-вентиляція, розташована в підпільному і міжстельовому просторі (див.також статтю Димарі і вентиляція: небезпека, експлуатація та профілактика).

Додаткова наочна інформація міститься в відео в цій статті.
