Вентилятори для вентиляції: огляд основних конструкцій і

Підбір вентилятора для системи вентиляції є одним з найважливіших моментів при проектуванні контурів повітрообміну. Вкрай важливо, щоб вибраний пристрій забезпечувало необхідну продуктивність, і надходження / видалення повітря здійснювалося в потрібному обсязі.

Нижче ми розглянемо, які види вентиляторів для вентиляції використовуються в різних ситуаціях, а також наведемо ряд порад по установці агрегатів для побутових потреб.

різновиди моделей

радіальні

Радіальними конструкціями називаються пристрої, у яких робочі частини - лопатки - розташовуються на ободі. Сам обід обертається навколо осі, створюючи потік повітря високого тиску.

Зверніть увагу! У більшості випадків подібні системи встановлюються за межами приміщення - на даху або на виносних стінових консолях. Внутрішній монтаж радіальних вентиляторів виправданий тільки на технічному поверсі.

Ефективність роботи такого пристрою, а також інші параметри визначаються формою повітрозабірних лопатей.

• Моделі з лопатками, загнутими назад по відношенню до напрямку обертання обода, хорошу ефективність демонструють тільки при роботі з чистим повітрям. Досить часто таку конструкцію має вентилятор для припливної вентиляції. Що стосується переваг даної моделі, то найбільш важливим слід вважати низький рівень шуму при роботі навіть на межі потужності.
• Прямі лопатки (радіальні і відхилені назад) часто застосовують при облаштуванні систем видалення забрудненого повітря. Конфігурація крильчатки перешкоджає попаданню забруднень на обертові частини осі і обода, що істотно знижує знос деталей і полегшує профілактичне обслуговування.
• Загнуті вперед лопатки забезпечують високу ефективність повітрообміну навіть при порівняно малому тиску. Форма крильчасті частини дозволяє домогтися гарних показників по продуктивності при відносно невеликих розмірах пристрою, тому таким конструкціям віддають перевагу при проектуванні побутових систем повітрообміну.

До загальних переваг даного різновиду пристроїв можна віднести хороше нагнітання повітря, завдяки чому забезпечується його надлишковий приплив, а значить, створюються умови для безперебійної роботи витяжки.

осьові

Осьової (аксіальний) вентилятор - найпоширеніша модель, яка використовується в більшості витяжних пристроїв. Такими апаратами комплектуються витяжки, системи примусового припливу, стельові, підлогові вентилятори і т.д.

Конструкція приладів даного типу досить проста:

• Момент обертання, як і в попередньому випадку, передається на вісь механізму.
• Безпосередньо на осі кріпляться лопаті (т.зв. пропелерний тип кріплення). Від форми і розміру лопатей залежить обсяг транспортованого повітря, чим і пояснюється різноманітність моделей на ринку.
• З іншого боку, монтаж лопатей безпосередньо на осі призводить до суттєвих втрат продуктивності, тому найчастіше осьової вентиляційний вентилятор монтується в циліндричному корпусі або воздуховоде з мінімальними зазорами між стінками і лопатками.

Зверніть увагу! З метою підвищення продуктивності за пропелерної частиною часто встановлюють направляючі лопаті. Монтуючи систему повітрообміну в кухні або ванній кімнаті це можна зробити і своїми руками, як деталей взявши пластини з оцинкованої сталі.

діагональні

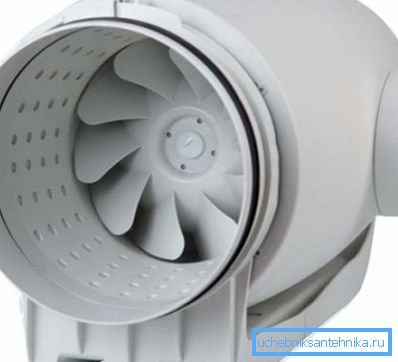

Діагональний вентилятор є результатом поєднання принципів, за якими конструюються осьові і радіальні моделі:

• На робоче колесо встановлюються лопаті, закріплені під великим кутом.
• При обертанні колеса тиск збільшується за рахунок зростання відцентрової сили.
• При цьому чим більше швидкість обертання вентилятора, тим вище нагнітається тиск.

Що стосується сфери застосування даних пристроїв, то вона дуже обмежена. Як правило, відцентрові вентилятори для системи вентиляції в системах примусового повітряного охолодження, а також в припливних контурах великого обсягу.

діаметральні

Діаметральні пристрою зовні дуже сильно відрізняються від інших апаратів, які використовуються для забезпечення припливу і витяжки:

• Робоче колесо являє собою стрижень або циліндр відносно невеликого діаметру.
• На стрижні або зовнішній стінці циліндра встановлюються повітрозабірні лопатки. Вони можуть мати самий різний профіль, але найчастіше використовуються моделі з лопатями, вигнутими по напрямку повітряного потоку.
• Повітря проходить із зовнішнього боку вентилятора, тому для підвищення тиску рухомі частини зазвичай розташовують в спеціальних кожухах.

Така конструкція дозволяє переміщати досить великі об'єми повітря. З цієї причини діаметральні вентилятори використовуються там, де необхідно встановлювати відносно компактні апарати, наприклад, при організації повітряних завіс і т.д.

Зверніть увагу! Ключовим недоліком діагональних і діаметральні моделей є висока складність, через яку ціна пристроїв теж виходить немаленькою. Найчастіше вони застосовуються в промислових мережах повітрообміну, а також при облаштуванні вентиляційних контурів сучасних багатоквартирних будинків.

Поради щодо вибору

Рекомендації по монтажу

Найчастіше житлові приміщення (приватні будинки і квартири) не комплектується примусовою вентиляцією. Пов'язано це з тим, що при проектуванні в розрахунок закладається так зване щілинне провітрювання - дифузія повітря через нещільності у віконних і дверних рамах.

Однак установка сучасних герметичних вікон, а також зовнішніх дверей з ущільнювальними контурами мінімізує обсяг повітря, що поступає, і приплив припиняється практично повністю. В результаті нормативи повітрообміну не виконуються навіть приблизно, що позначається на нашому здоров'ї.

З іншого боку, через кілька років експлуатації витяжних каналів без належного обслуговування їх пропускна здатність істотно знижується. В результаті ефективно не працюють ні приплив, ні витяжка, і повітря житлових приміщень стає затхлим і практично непридатним для дихання.

Виходом буде забезпечення надходження повітря (провітрювання або монтаж спеціальних клапанів) і установка спеціальних витяжних пристроїв.

Як правило, такі пристрої монтуються:

• на кухнях. В першу чергу це витяжки, які забезпечують видалення диму і пари з простору над плитою, а також спеціальні вентилятори в кухонних кватирках.

• В санвузлах. Тут найчастіше під стелею закріплюється вентиляційні решітки з вентилятором, який дозволяє оперативно позбуватися від неприємних запахів.

Зверніть увагу! Також примусове провітрювання ванної кімнати нормалізує вологісний режим, що дозволяє убезпечити приміщення від зараження грибками. Природно, високу вологість повітря, що видаляється теж потрібно враховувати, тому інструкція рекомендує встановлювати сюди пристрої з хорошою гідроізоляцією.

• У майстернях та інших приміщеннях, в яких потрібна оперативна витяжка.

Крім згаданих установок, останнім часом популярними стали комплексні стінові клапани, забезпечені клапанами механізмами. Найбільш сучасні моделі таких клапанів можуть працювати як в режимі припливу, так і в режимі видалення відпрацьованого повітря.

визначення параметрів

Питання про те, як розрахувати потужність вентилятора для вентиляції, найбільш актуальний при проектуванні виробничих приміщень і громадських будівель: саме там постійно перебуває велика кількість людей, і споживання кисню за одиницю часу буде істотним.

Для звичайних житлових приміщень розрахунок буде досить простим, оскільки можливостей для природної регулювання тут куди більше.

Інструкція з визначення параметрів передбачає використання такої формули:

L = L_norm * N, де:

• L -требуемий обсяг повітрообміну, м³/ Ч.
• L_norm - норма споживання повітря однією людиною за одиницю часу (відповідно до СНиП 41 - 01 -2003 дана величина становить 60 м³/ Ч).
• N - максимальна кількість людей, що може перебувати в кімнаті.

Крім того, для підвищення ефективності можна використовувати множник кратності повітрообміну (для житлових кімнат - 1-2, для офісів - 2-3, для виробничих площ - 4 і більше).

Помноживши отриману в попередньому випадку цифру на відповідний множник, ми отримаємо рекомендовану продуктивність вентиляційного пристрою. Далі нам залишиться лише порівняти результат обчислення з технічними параметрами доступних на ринку моделей і вибрати відповідну.

висновок

Інформація про те, як підібрати вентилятор для вентиляції, і який різновид використовувати в тій чи іншій ситуації, буде корисна, перш за все, тим, хто самостійно планує проектувати всі комунікації свого будинку.

Для більш детального ознайомлення з асортиментом повітрообміном апаратури, а також з тонкощами облаштування вентиляційних мереж рекомендуємо переглянути відео в цій статті.
