Вентиляція багатоповерхового будинку: особливості будови і

Без припливу свіжого повітря з вулиці і видалення повітряних мас, забруднених продуктами життєдіяльності людини, неможлива експлуатація будь-якої будівлі. При цьому система вентиляції в квартирі багатоповерхового будинку має суттєві відмінності від цієї ж інженерної мережі приватного котеджу, що впливає на обслуговування і можливість підключення спеціальних побутових пристроїв. Зрозуміти все її тонкощі і нюанси допоможе інструкція, наведена нижче.

Призначення і функції

Влаштування вентиляції в багатоповерхових будинках передбачено діючими будівельними, протипожежними та санітарними нормами. Її основне призначення - видалення шкідливих домішок з повітря в житлових (спальня, вітальня) і допоміжних (сантехнічний блок, кухня) приміщеннях.

Основними джерелами забруднення в квартирі є:

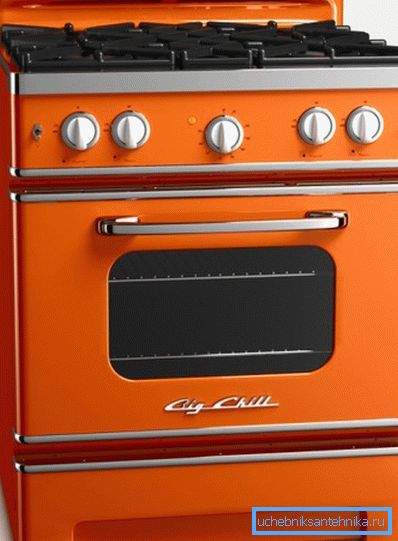

• кухонна плита;
• пральна машина;
• санітарне обладнання (унітаз, ванна).

В результаті функціонування перерахованого вище обладнання в повітрі накопичуються водяну пару і гази, що роблять негативний вплив на організм людини.

Неправильно працює або не виконує покладені на неї завдання вентиляцію легко розпізнати за такими ознаками:

• запотівання скла в віконних рамах;
• поява конденсату на стінах;
• вогкість в кутах кімнат;
• цвіль і грибок, що покривають різні поверхні в квартирі.

Зверніть увагу! Неякісний повітрообмін в житловому приміщенні може привести до тяжких наслідків, особливо якщо в квартирі проживає дитина. Цвіль і вогкість часто є причинами захворювань дихальних шляхів.

Перевірити, чи працює вентиляційна шахта в багатоповерховому будинку, можна і своїми руками. Досить взяти відрізок газети розмірами 20 на 4 см і піднести його в решітці, що закриває повітропровід.

Листок повинен «прилипнути» до отвору. В іншому випадку необхідно подбати про ремонт або прочищення вентканала.

різновиди

Останнім часом все більша кількість людей скаржиться на недостатню ефективність систем провітрювання в міських багатоквартирних комплексів. Це пов'язано з тим, що схема вентиляції в багатоповерховому будинку, побудованому в минулому столітті, не передбачала установку герметичних віконних конструкцій, що перешкоджають притоку свіжого повітря з вулиці.

Крім того, причиною поганої роботи витяжної шахти може бути її недостатня довжина (особливо це стосується квартир, розташованих на верхніх поверхах). Справа в тому, що для появи тяги повітря повинне проходити в трубі не менше двох метрів, чого проблематично досягти на останньому поверсі будинку.

Перед тим як ознайомиться з шляхами вирішення цієї проблеми, необхідно вивчити існуючі схеми систем провітрювання.

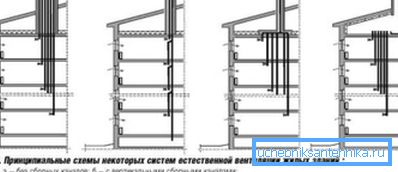

Отже, природна вентиляція в багатоповерховому будинку по Сніпу буває декількох основних видів:

1. Кожна квартира має індивідуальний витяжний канал, який виходить безпосередньо на дах. Такий тип воздуховода найбільш ефективний, але з огляду на зрослу поверховості будинків і збільшення кількості квартир останнім часом він не використовується.
2. Витяжні канали, що йдуть від квартир, на верхньому інженерному рівні з'єднуються горизонтальним коробом, який і виходить на дах.
3. Всі магістральні вентиляційні труби закінчуються на горищі, який грає роль своєрідної вентиляційної кімнати. Потім відпрацьоване повітря викидається назовні через спеціально облаштовані шахти. Саме цей спосіб застосовується в будівництві сучасних багатоквартирних будинків.

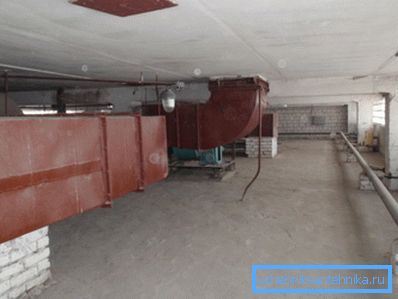

Загальний горизонтальний канал

Якщо вентиляція багатоповерхових житлових будинків сконструйована за цим типом, то повітря, що виходить з квартир в вертикальні труби, з'єднується в один потік в горизонтальному каналі. При цьому після досягнення горища повітряні маси вдаряються в горизонтальну стіну (кромку короба) і повертають до вихідного отвору.

Спосіб має кілька недоліків:

1. При маленькому внутрішньому перетині горизонтального вентиляційного каналу в ньому з'являється ділянку, де тиск повітря підвищується, внаслідок чого надлишки повітряних мас потрапляють назад в вентканал, а іноді і в квартиру верхнього поверху.
2. Якщо виходить отвір короба змонтовано занадто низько, може виникнути так звана зворотна тяга. В результаті повітря, що піднімається з нижніх поверхів, не виходить на вулицю, а потрапляє в житлові приміщення верхнього поверху.

Існує два способи усунення перерахованих вище проблем:

1. Переробка короба на технічному поверсі. Необхідно збільшити розміри горизонтального вентиляційного каналу приблизно в 2-3 рази, а також облаштувати всередині нього елементи, що розсікають повітряний потік. Недоліки цього способу - висока ціна і необхідність залучення фахівців. Однак ви можете бути на 100% впевнені, що після модернізації вентиляція в багатоповерховому житловому будинку буде працювати бездоганно.
2. Влаштування індивідуального вентиляційного каналу, який виводить забруднене повітря назовні, минаючи загальний короб.

Зверніть увагу! У разі такої переробки обов'язково подбайте про нормальній теплоізоляції повітряних каналів, інакше можна порушити температурний і вологісний режим технічного приміщення, що заборонено СНиП.

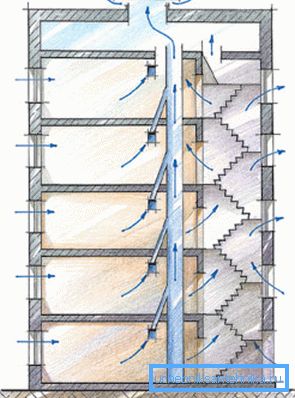

Повітряна камера на горищі

Така схема організації повітряних потоків використовується в усіх сучасних будинках. Якщо при проектуванні були допущені помилки і неточності, мешканці верхніх поверхів страждають від того, що у вентиляційному каналі не створюється потрібна тяга.

Це пов'язано з тим, що повітря, замість покладених 2 метрів, проходить близько 30 см. Вентиляція присутній, однак, не в змозі прокачати потрібний об'єм повітря. Крім того, при відкритті дверей на горищі там з'являється протяг, що ще більше зменшує тягу.

Усунути проблему нескладно. Необхідно лише облаштувати або наростити індивідуальні вентиляційні канали квартири, розташованої на верхньому поверсі, доставивши трубу довжиною близько 140 см. Її потрібно нахилити в бік загальної шахти, щоб піднімається знизу повітря створював додаткову тягу.

Способи організації руху повітря

Повітряні потоки в системі вентиляції багатоквартирного житлового будинку можуть рухатися в задуманому інженерами напрямку як самостійно (на підставі законів фізики), так і примусово (за допомогою вентиляторів та іншого обладнання).

З огляду на це, описувана інженерна мережа поділяється на такі види:

• природна - приплив свіжого повітря здійснюється через вікна і кватирки, а видалення - через вентиляційний канал (тяга утворюється за рахунок різниці тисків і температур);
• механічна - як надходження, так і видалення повітряних мас проводиться за допомогою вентиляторів, що встановлюються на парканні і виводять отвори, а також всередину вентканала;
• комбінована - в цьому випадку витяжка здійснюється примусово, а приплив природним шляхом.

ремонт вентиляції

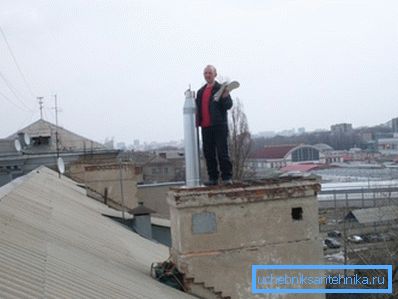

Правильно спроектована і сконструйована витяжна вентиляційна система не вимагає обслуговування з боку мешканців будинку. Цим повинні займатися фахівці організації, яка несе відповідальність за експлуатацію будівлі. Єдине припустиме дію - очищення від пилу решітки, закриває вхідний отвір.

Інша річ, якщо повітря з квартири видаляється справно, а неприємні запахи від сусідів і конденсат на вікнах продовжують вас дошкуляти. Тоді проблема криється в недостатньому припливі повітряних мас. Часто з цим стикаються мешканці, які встановили пластикові або алюмінієві віконні блоки, які не пропускають повітря.

Справитися з ситуацією допоможе регулярне провітрювання, але більш прийнятним варіантом є установка припливних клапанів, які монтуються між підвіконням і радіатором центрального опалення. В цьому випадку холодне повітря, що дме ззовні, підігрівається.

Існує кілька різновидів впускних клапанів:

• механічні - обладнані заслінками, що дозволяють вручну регулювати інтенсивність вхідного потоку;
• електронні - мають спеціальні пристрої, які відкривають і закривають клапан, спираючись на інформацію, що отримується від зовнішніх датчиків (вологості і температури).

Зверніть увагу! Багато власників квартир в старих будинках намагаються боротися з вологістю і неприємними запахами за допомогою кондиціонера. Це неправильне рішення, так як подібне кліматичне обладнання не може замінити повноцінною вентиляційною інженерної мережі.

Установка примусової системи провітрювання

Цей спосіб вирішення проблеми використовується в разі, коли всі перераховані вище способи не принесли бажаного результату. Слід зазначити, що самостійно виконати всі необхідні операції з монтажу неможливо, так як перетин повітряних каналів і потужність обладнання розраховується індивідуально.

Розглянемо лише основні різновиди найбільш часто вживаних систем:

1. Якщо вам потрібно забезпечити свіжим повітрям невелику за площею однокімнатну квартиру, допоможе спеціальне моноблочне пристрій, які коштує недорого, але відмінно справляється з покладеними на нього завданнями.
2. У разі коли у витяжному каналі тяга достатня, можна обмежитися установкою припливних пристроїв. Потужність обладнання залежить від кількості мешканців у квартирі, площі кімнат і деяких інших чинників.

У комплекті з вентилятором, як правило, поставляються всі необхідні елементи:

• решітки;
• калорифери для вентиляції;
• клапани;
• фільтруючі елементи.

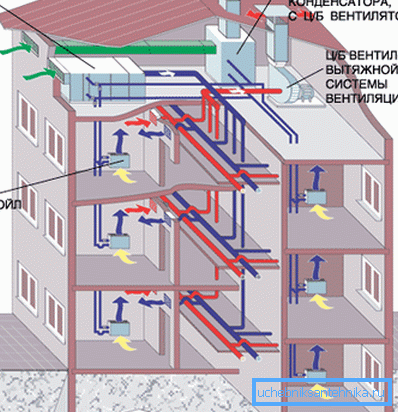

1. Найбільш ефективна припливно-витяжна вентиляція (можливо, з рекуператором тепла). Але її установка доцільна тільки в приватних будинках або великих за площею міських квартирах.

Порада! Щоб вентиляція працювала максимально ефективно, доцільно облаштувати припливні і витяжні отвори в кожній кімнаті (в тому числі спальні, кабінеті, їдальні тощо), з'єднавши їх воздуховодами з центральним блоком.

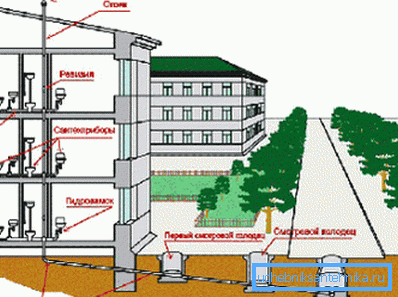

вентиляція каналізації

Особливістю багатоквартирних будинків є необхідність установки вентиляції не тільки для житлових і нежитлових приміщень, а й для каналізаційної мережі. В іншому випадку існує небезпека появи неприємних запахів і проникнення в квартиру випарів, небезпечних для здоров'я мешканців.

У будинках висотою понад 9 поверхів використовується кілька способів вентилювання системи видалення стічних вод:

1. пряма вентиляція. У цьому випадку центральний стояк, куди зливаються всі стоки, виводиться на технічний поверх будівлі і не герметизується. Свіже повітря поставляється через верхню частину труби. Недолік - в разі підвищення тиску в нижній частині системи існує небезпека видавлювання водяного затвора.
2. паралельна вентиляція. Особливості цієї конструкції перешкоджають всмоктуванню і виштовхування гідрозатворів. Суть методу полягає в тому, що паралельно центральному каналізаційному стояку облаштовується додатковий, вентиляційний. Вони з'єднуються один з одним на кожному поверсі за допомогою спеціальних фасонних деталей.

висновок

Система вентиляції багатоквартирного будинку - складна інженерна мережа, конструювання та ремонт якої вимагає спеціальних знань, навичок і устаткування. Невміле технічне обслуговування може призвести до поломок, які відіб'ються не тільки на вашій оселі, але й заподіють незручності сусідам.

Більш докладно про експлуатацію вентиляції в міському багатоповерховому будинку ви дізнаєтеся з відео в цій статті.
