Вентиляція будинку своїми руками: різновиди та особливості

Вентиляція приватного будинку своїми руками - це необхідний захід для нормальної експлуатації об'єкта в якості житлової або господарської площі. Правильний газообмін важливий не тільки для мешканців будинку, але і для нормальної експлуатації всіх конструкцій, що входять до складу споруди. Ми розповімо, як зробити вентиляцію в будинку своїми руками.

Вентиляційна система

Призначення і особливості

Здавалося б, призначення вентиляції зрозуміло навіть дитині: забезпечення необхідного газообміну в приміщенні для комфортного проживання людей, зберігання продуктів і оптимального мікроклімату. Попередні періоди і властиві їм будівельні технології переконали нас, що цілком достатньо мати витяжну шахту, а інше вирішується відкритою кватиркою.

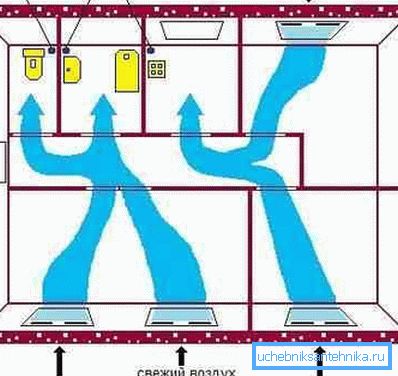

Однак у наш час така схема виявилася нездатною забезпечити потрібні показники обміну повітря. Це пов'язано з тим, що раніше будівельні конструкції були дещо іншими: дерев'яні вікна та двері, не утеплені огороджувальні конструкції і натуральні матеріали мали досить негерметичну структуру і забезпечували природний приплив свіжого повітря за рахунок інфільтрації крізь щілини і «дихаючі» матеріали.

Зверніть увагу! З появою пластикових рам і склопакетів, броньованих дверей і систем теплоізоляції, пароізоляції і вітрозахисту природний приплив повітря виявився під питанням. Це призвело до необхідності організації примусових вентиляційних систем.

Для невеликої квартири достатньою може опинитися і природна вентиляція, за умови, що для припливу повітря будуть організовані спеціальні клапана. Вони можуть розташовуватися в віконних рамах деяких виробників склопакетів, а можуть бути зроблені в стінах будинку. У разі приватного будинку краще використовувати припливно-витяжну систему з примусовим рухом повітря.

Вентиляція в заміському будинку своїми руками - важлива і необхідна умова нормальної експлуатації приміщення.

Відсутність такої призводить до таких наслідків:

• В результаті дихання людини, використання підігрітої води для миття та прання, приготування їжі, сушіння одягу і т.д. в приміщенні підвищується вологість. Якщо вологе повітря своєчасно не міняти на свіжий і сухий, буде спостерігатися задуха, випадання конденсату на вікнах і інших прохолодних поверхнях, зростання грибкових організмів і хвороботворних бактерій;
• Зниження рівня концентрації кисню в повітрі призведе до зниження працездатності, запаморочення і загального погіршення самопочуття домочадців;
• У будинку буде накопичуватися пил, яка також підвищує ризик виникнення патогенної флори і грибкових утворень;
• Копоть та продукти згоряння газу на кухні будуть осідати на поверхнях стін, стелі і меблів, залишаючи на них жирний наліт;
• Будівельні конструкції будуть вбирати надлишкову вологу, що призведе до їх передчасного псування в результаті корозії, ураження пліснявою і діяльності бактерій.

Зверніть увагу! Правильна система вентиляції приватного будинку своїми руками необхідна не тільки як умова комфорту, але як необхідна умова нормальної експлуатації приміщень і життєдіяльності його мешканців.

різновиди

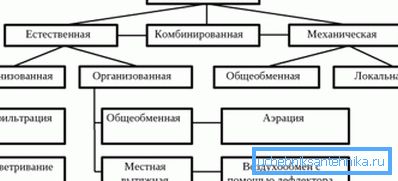

Схема вентиляції в приватному будинку своїми руками може бути організована різними способами. В ідеальному варіанті вона підбирається за результатами проведених розрахунків, але сучасні рішення все більше схиляються в бік автоматизованих приточно-витяжних систем.

Відомо три види вентиляційних систем:

1. природні. Діляться на організовані та неорганізовані. Перша складається з припливних і витяжних отворів, причому витяжні виводяться якомога вище за допомогою труби вентиляції, а припливні розташовуються в нижній частині, що забезпечує різницю гравітаційного тиску і створює тягу; неорганізована вентиляція проводиться за рахунок інфільтрації та провітрювання;

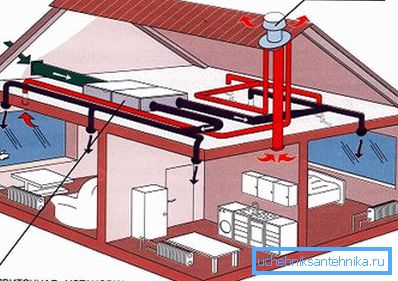

2. Примусові (механічні). Тут приплив і витяжка здійснюються силами вентиляторів, потужність і продуктивність яких підбирається з урахуванням особливостей приміщення. Бувають локальними і загальнообмінними, можуть мати ручне, дистанційне або автоматичне керування, найчастіше - комбіноване;
3. комбіновані. Як правило, до існуючої природної системі додають примусову витяжку або подачу, яка включається в моменти сильного задимлення або на час сушки білизни.

Якщо природні і комбіновані системи особливих питань не викликають, то примусові відрізняються підвищеною складністю. Це пов'язано з тим, що саме ці рішення зазнали найбільшу еволюцію і є результатом застосування новітніх технологій та ідей.

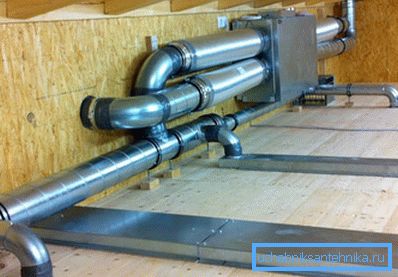

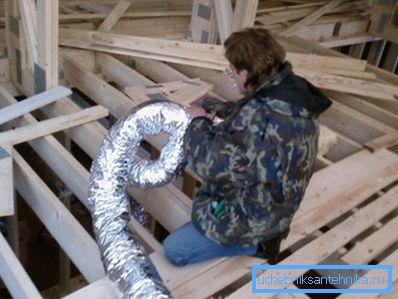

Механічна вентиляція в своєму будинку своїми руками може мати канальне і Безканальні виконання. У першому випадку повітряні маси переміщаються по системі повітроводів і шахт до точок подачі і витяжки, у другому - роль повітропроводів виконує підпільне або межпотолочное простір.

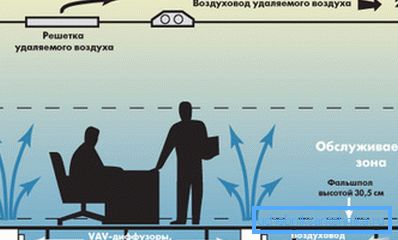

Безканальні системи вважаються найбільш перспективними і комфортними, проте сьогодні вони є в певному сенсі ноу-хау, тому в нашій країні використовуються досить рідко. Канальні вентсистеми дозволяють створювати складні розгалужені мережі з точковою подачею і забором повітря, які управляються засобами автоматики і можуть працювати в різних режимах в залежності від умов навколишнього приміщення.

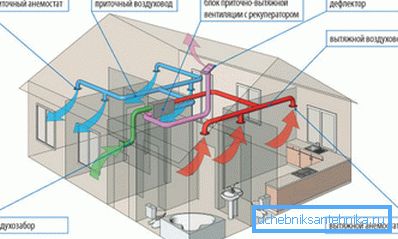

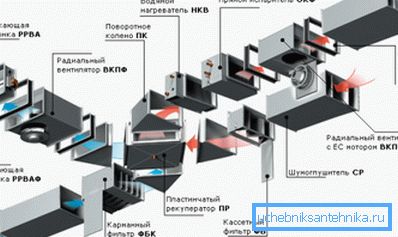

Зверніть увагу! Канальні вентиляційні системи дозволяють найбільш ефективно організувати системи фільтрації повітря, рекуперації тепла, підігріву або охолодження мас, автоматичного замикання або відкривання каналів, захисту від пожеж, задимлень та інших аварій.

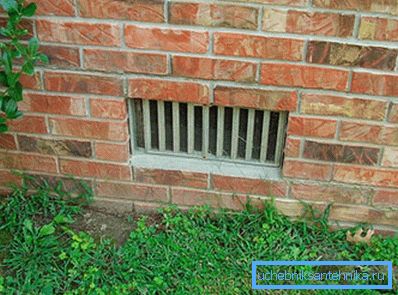

Крім загальної системи можуть окремо монтуватися локальні вузли: вентиляція каналізації в приватному будинку своїми руками, аерація підвалу, вентиляція підпільного або горищного приміщень і т.д.

Проектування і монтаж

Розрахунок вентиляції можна виробляти на основі спрощеної схеми або за розрахунком продуктивності (кратності обміну). Кратність обміну - це відношення повітря, що поступає до об'єму приміщення за одиницю часу.

Прийнято вважати кратність за 60 хвилин, наприклад, кратність 0.5 позначає, що протягом години обсяг надійшов свіжого повітря склав половину обсягу приміщення, а кратність, що дорівнює одиниці, означає повну зміну повітря за годину.

Продуктивність для різних приміщень встановлюється різна. Згідно СНиП 2.08.01.89 - «Житлові будинки», додаток 4, вона підбирається за допомогою таблиці:

Після того, як визначена кратність повітрообміну, легко визначається витрата повітря по формулі:

L = V * n, де:

• L - шуканий витрата,
• V - об'єм приміщення,
• n - кратність обміну.

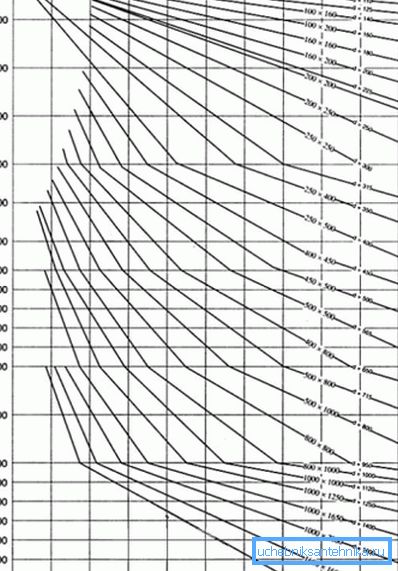

Далі слід визначити швидкість руху повітря. Для природних систем вона становить 1 - 2 м / с, для механічних - не більше 3 - 4 м / с. Знаючи величину витрати повітря і швидкість його руху, можна визначити величину перетину воздуховода за допомогою діаграми:

Інструкція проста:

1. Визначаємо сумарний витрата повітря всією системою і округляємо його в більшу сторону. Потім відкладаємо отриману величину на вертикальній осі;
2. Після цього відкладаємо на горизонтальній осі значення швидкості руху потоку;
3. З точки на горизонтальній осі, яка відповідає швидкості, опускаємося вниз по прямій вертикальній лінії до перетину з лінією, проведеної горизонтально з точки на осі абсцис, що відповідає витраті;
4. Від отриманої точки перетину опускаємося до найближчої знизу лінії на діаграмі і визначаємо розміри перетину воздуховода або його діаметр.

Зверніть увагу! За відсутності досвіду і навичок подібних розрахунків, проектування і монтаж складної розгалуженої вентиляції краще довірити професіоналам. Ціна роботи будівельників буде нижче вартості переробок і заміни обладнання.

Далі здійснюється підбір обладнання на основі розрахункових даних по продуктивності і розмірам каналів. Припливні дифузори розташовують у нижній частині стіни (по можливості), а витяжні - в найбільш забруднених приміщеннях (туалети, ванні кімнати, кухні) під стелею.

висновок

Вентиляційна система - це необхідне рішення для нормальної експлуатації сучасного будинку. Вибір того чи іншого різновиду залежить від особливостей споруди, але частіше за все використовують механічні припливно-витяжні схеми. Відео в цій статті допоможе вам краще розібратися в питанні.
