Вентиляція даху - нескладний, але важливий етап в

Для жителів міських квартир питання вентиляції не стоїть так гостро, як для власників приватних будинків. У своєму будинку крім вентиляції самих кімнат потрібно потурбуватися ще й провітрюванням горищного приміщення, та й через покрівлю повинні циркулювати повітряні потоки. На щастя, виконати ці роботи не так вже й складно, так що, наприклад, вентиляція даху з профнастилу або м'якої черепиці по плечу кожному.

Загальні відомості про вентиляцію

Вентиляційний питання можна розділити на 3 основні складові.

Вам потрібно:

• забезпечити нормальну циркуляцію повітряних мас по всьому будинку (включаючи підвальне приміщення). Неприємні запахи не повинні застоюватися в кімнатах;
• зайнятися горищним приміщенням. Мікроклімат на горищі також дуже важливий, хоч це приміщення та нежитлове (за винятком мансард), але його стан відбивається на довговічності покрівлі;

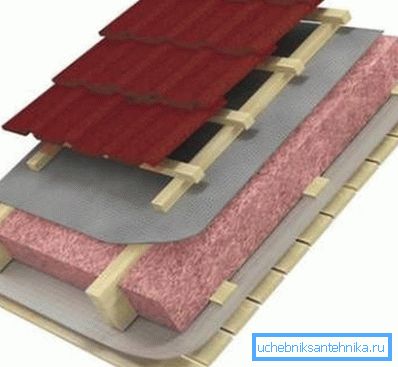

Зверніть увагу! Конструктивно покрівля нагадує пиріг (пароізоляційна плівка, шар утеплювача, гідроізоляція і сам покрівельний матеріал), так що потрібно забезпечити циркуляцію повітря між окремими шарами цього «пирога». На виході повинна вийти вентильована дах.

При цьому доведеться виконати такі види робіт як:

• змонтувати повітроводи в будинку;
• вивести їх на дах. Для цього труби доведеться прокласти через перекриття між поверхами, горищне перекриття і саму покрівлю;

Зверніть увагу! Зона підвищеного увагу - висновок вентиляції на дах. При недбалому виконанні робіт в майбутньому може з'явитися текти.

• встановити захисні елементи над трубами.

Що стосується вентильованого покрівлі, то рух повітряних потоків забезпечується ще на етапі монтажу покрівлі. Детальніше це питання розглянуто нижче.

Керівництво по висновку вентиляції на дах

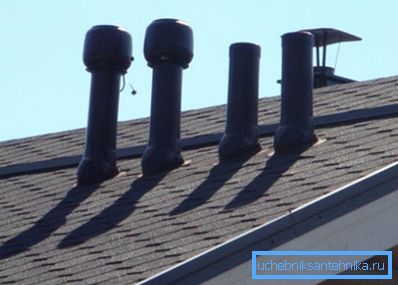

Перед тим, як приступати до виконання робіт, не зайвим буде спланувати розміщення воздуховода на даху.

При цьому потрібно виходити з практичних міркувань:

• оптимальним варіантом можна вважати той, при якому прохід через дах вентиляції виконаний прямо через коник. Правда, з огляду на поширеність коникових стропильних систем, такий підхід далеко не завжди можливий;
• якщо використовується кроквяна система з коньковой балкою, то вентиляційну трубу потрібно розташувати максимально близько до коника даху. Таке рішення має відразу 2 переваги: ​​по-перше, взимку сніг не буде накопичуватися у труби, по-друге, навіть при невеликому підвищенні над поверхнею покрівлі, висота воздуховода буде вище, ніж при зміщенні до краю. Це дозволить створити велику тягу в системі;

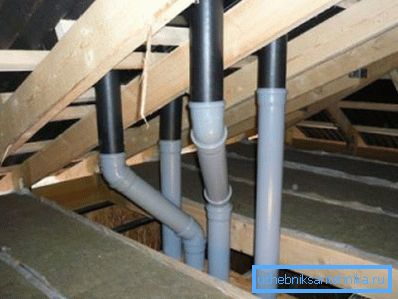

• коли продумуються вентиляційні виходи на дах, потрібно мати у своєму розпорядженні їх так, щоб вони розташовувалися між кроквяними балками і планками обрешітки (якщо використовується не суцільна обрешетка).

Зверніть увагу! Якщо при плануванні в розрахунки все-таки закралася помилка, то повітропровід завжди можна трохи змістити в сторону за допомогою простої вентиляційної качки.

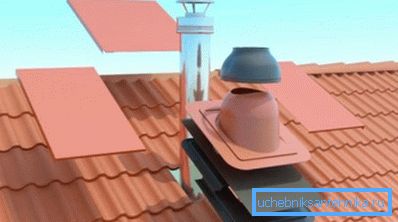

Монтаж прохідного елемента

Для того, щоб вентиляційна труба, що проходить через дах, не стали причиною течі в майбутньому, краще використовувати покупні прохідні елементи.

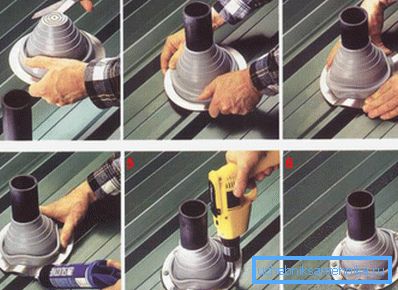

В такому випадку інструкція з виведення воздуховода на дах буде виглядати так:

• спершу на покрівлі розмічається проектне положення прохідного елемента;
• потім потрібно зробити в покрівлі наскрізний отвір для пропуску вентиляційної труби. З гідроізоляцією і утеплювачем проблем не виникне, а от для металевих покрівель доведеться попрацювати болгаркою;

• труба виводиться на дах;
• виконується примірка прохідного елемента, відзначаються місця розташування шурупів для кріплення елемента, під них висвердлюють отвори;
• на низ ущільнювача наноситься герметик, і прокладка приклеюється до покрівлі (деякі виробники рекомендують болтове з'єднання замість герметика);

Зверніть увагу! Для того, щоб герметик краще приклеїв прокладку до даху, її поверхня не заважає очистити і знежирити.

• потім встановлюється сам прохідний елемент і фіксується шурупами.

Завершальним етапом можна вважати установку захисного ковпачка над трубою. При дотриманні перерахованих рекомендацій якість роботи, виконаної своїми руками, не буде відрізнятися від роботи професіоналів.

Про висоту вентиляційних труб

У будинках найчастіше використовується природна вентиляція, тобто повітря переміщається за рахунок перепаду тиску на вході і на виході їх труби, тому висота воздуховода має велике значення. Неправильно підібрана висота вентиляційної труби над дахом може звести нанівець ефективність вентиляційної системи.

Зверніть увагу! У деяких випадках доходить до того, що в одному з каналів повітря починає рухатися в протилежному напрямку, тобто він стає витяжним, а припливним.

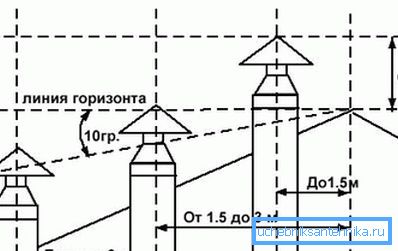

При установці труби слід дотримуватися таких рекомендацій:

• якщо місце виведення розташоване недалеко від коника (в межах 1,5 м), то повітропровід повинен хоча б на 0,5 підніматися над коником;
• якщо ж вентиляційна труба на даху віддалена від коника на відстань 1,5 - 3,0 м, то її мінімальну висоту потрібно прийняти більше 0,5 м;
• на плоских дахах піднесення воздуховода над поверхнею покрівлі небажано приймати менше 0,5 м.

Підвищення ефективності вентиляції

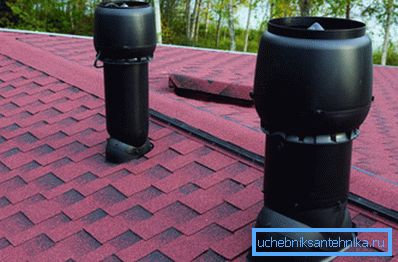

Влітку, коли температура на вулиці підвищується, ефективність природної вентиляції знижується. У поєднанні з несприятливим напрямком вітру це може привести до повного блокування вентиляційної системи. Для того, щоб вентиляція на даху приватного будинку продовжувала працювати, на оголовки труб встановлюються такі елементи як дефлектори.

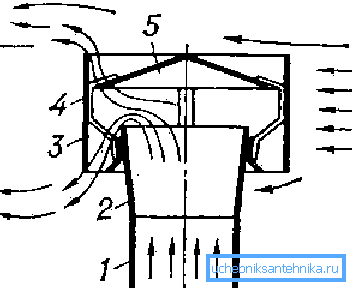

Зовні це корисне доповнення виглядає як невелика насадка на повітропровід і складається з таких елементів:

• парасолька;
• дифузор;
• нижній циліндр.

Незважаючи на простоту конструкції, виділяють 6 типів дефлекторів, але принцип дії кожного з них практично один і той же. Під час вітру в зоні біля виходу вентиляційного каналу створюється область зниженого тиску.

За рахунок розрідження збільшується тяга, в окремих випадках ККД вентиляції зростає на 20-30%. Так як ціна такого пристрою мінімальна, а установка проста, зустріти дефлектор можна майже на будь-якому даху.

вентильована покрівля

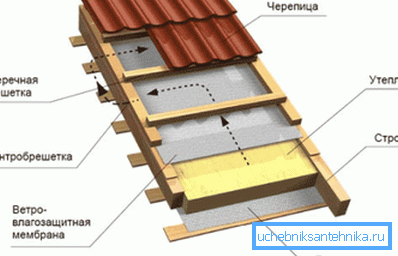

Крім вентиляції приміщень необхідно приділити увагу і провітрювання самого покрівельного пирога, в іншому випадку цвіль і вогкість на горищі гарантовані. На особливу увагу заслуговує вентиляція мансардного даху, адже в цьому випадку горищне приміщення житлове, а значить вимоги до вентиляції підвищуються.

Провітрювання покрівлі виконується через зазори між окремими елементами покрівельного пирога.

Залежно від числа таких зазорів можна виділити системи з:

• 1 зазором між самим покрівельним матеріалом і гідроізолюючої плівкою;

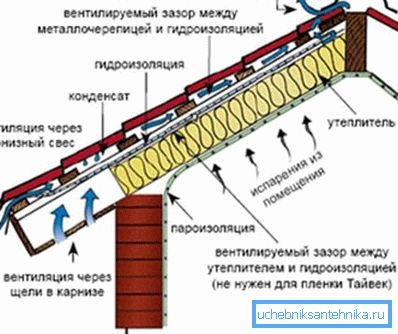

• 2 вентиляційними зазорами - до щілини між покрівельним матеріалом і гідроізолятором додається зазор між самою плівкою і утеплювачем, тобто вони не контактують один з одним.

Процес вентиляції проходить за такою схемою:

• забір повітря проводиться у нижній частині схилу даху;
• повітря проходить через всю площину ската по вентиляційному зазору і видаляється через коньковий аератор.

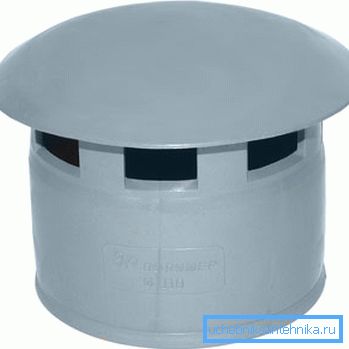

Аератор - пристрій, який використовується для забезпечення гарної вентиляції покрівлі. Він може бути безперервним (коньковий варіант), або точковим - більш відомий під назвою вентиляційний грибок на дах.

Коньковий варіант встановлюється по всій довжині коника і гарантує нормальну циркуляцію повітря через покрівлю. Точкові можуть використовуватися, наприклад, для ліквідації застійних зон. Як правило, точкові аератори випускаються у вигляді симпатичних грибків, або невеликих черепиці, так що підібрати варіант, який підходить під будь-який дах не складе труднощів.

Також вентиляційні грибки на дах можуть встановлюватися на вихід воздуховода для захисту від попадання сміття в трубу. Що ж стосується кількості аераторів на дах, то тут все залежить, по-перше, від її розмірів, по-друге, від кліматичних умов. Рекомендації фахівців різняться, одні радять дотримуватися норми 1 аератор / 60 м² покрівлі, інші - 1 аератор / 150 м².

На завершення

Правильна вентиляція даху - не дуже складний, але важливий етап у будівництві будинку. Непрацююча вентиляція стане причиною постійного відчуття дискомфорту, вогкості, що, крім настрою мешканців, позначиться ще й на довговічності будинку в цілому. Для того, щоб не дійти до цієї крайності досить просто дотримуватися порад, запропонованих в цій статті.

На відео в цій статті в деталях показаний приклад монтажу прохідного елемента на металевий дах.
