Вентиляція і кондиціонування: як забезпечити своє житло

Для комфортної експлуатації сучасного котеджу або міської квартири необхідно безліч різних інженерних мереж: електрика, опалення, подача води, каналізація, телебачення та інтернет. Невід'ємною частиною сучасного житла є також системи кондиціонування і вентиляції.

Незважаючи на складність, володіючи певними навичками, її можна сконструювати і своїми руками. Наведена в цій статті інструкція забезпечить вас всіма необхідними теоретичними знаннями.

Мікроклімат і його характеристики

Затишок в будинку і зручність його мешканців залежить від безлічі параметрів навколишнього середовища: температури, вологості, рівня шуму і так далі. Зібрані разом вони і складають поняття мікроклімату. Існуючі в нашій країні стандарти закріплені різними нормативними документами в сфері будівництва (СНиП на вентиляцію і кондиціонування, ГОСТ на опалювальне обладнання, СП на монтаж інженерних систем та інше).

З огляду на, що темою цього матеріалу є кондиціонери і вентиляція, зупинимося тільки на деяких характеристиках, від яких залежить мікроклімат в житловому приміщенні чи будівлі комерційного призначення:

• Температура повітря;
• його склад;
• вологість;
• чистота.

Згідно СНиП 41.01-2003 нормативні значення перерахованих вище характеристик такі:

1. Температура повітря від 20 до 22 градусів Цельсія. Цей параметр встановлений державними санітарними органами та вважається оптимальним для нормальної життєдіяльності людини, його проживання, відпочинку та роботи.

Як правило, для підняття температури повітря в приміщенні використовуються системи опалення, а з метою зниження - мережа вентиляційних каналів і кондиціонерів. Найбільш ефективними вважаються комплекси контролю мікроклімату, до складу яких включені автоматичні контролери для вентиляції і кондиціонування. Вони дозволяють регулювати роботу обладнання без участі людини, спираючись на інформацію, що отримується від зовнішніх датчиків.

1. Вологість повітря від 60 до 80%. Цей параметр регулюється виключно вентиляційною системою. Іноді застосовуються спеціальні стабілізатори вологості, які підключаються до вентиляційних каналів. Тут теж використовуються автоматичні контрольні ланцюга з датчиками.
2. Хімічний склад повітря. Людський організм дуже чутливий до сторонніх домішок і пилу в повітрі. Тому що надходять в приміщення повітряні маси повинні фільтруватися від твердих частинок і газів, які можуть завдати шкоди здоров'ю.

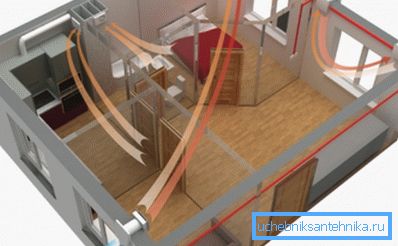

1. Рівномірний розподіл тепла по кімнатах. Одна з найважливіших завдань системи вентиляції - забезпечення однакової температури у всьому будинку (квартирі). Правильно спроектована система, обладнана приточними, перетічними і витяжними отворами, дозволяє домогтися перемішування холодного і теплого повітря.

Для того щоб домогтися максимального ефекту від перерахованих вище мереж, вони повинні працювати злагоджено. Найкращим рішенням буде їх об'єднання в одну систему, підключену до програмно-апаратного комплексу «Розумний будинок».

Хоча ціна реалізації такої схеми буде чималою, це рішення багаторазово окупитися надалі, так як енергозбереження в системах вентиляції і кондиціонування дозволяє значно скоротити витрати на оплату комунальних послуг.

Порада! Найбільшого ефекту від використання технічних засобів АСУ ТП можна досягти в великих за площею житлових будинках, великих комерційних і виробничих об'єктах, де витрати на вентиляцію і кондиціонування приміщень є однією з найбільш великих статей витрат.

Опис систем контролю мікроклімату

вентиляція

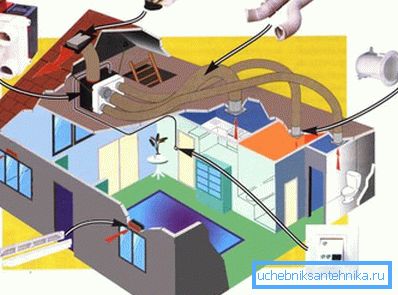

Система повітрообміну в житлових і комерційних приміщеннях є складним комплексом різного устаткування і повітряних каналів, об'єднаних в єдину мережу.

Згідно з діючими нормативами вентиляція поділяється на кілька видів залежно від різних критеріїв класифікації:

1. За способом організації повітряного потоку:

• природні - тяга виникає за рахунок різниці тиску і температури всередині і зовні приміщення;
• механічна - рух повітря відбувається за допомогою вентиляторів, що встановлюються на повітроводи або в них.

1. За мети створення:

• припливна;
• витяжна;
• комплексна.

1. По області застосування:

• індивідуальна - використовується для забезпечення чистим повітрям квартири або приватного будинку;
• громадська - застосовується з метою вентиляції комерційних і промислових об'єктів.

Проектування та монтажу вентиляційної мережі повинна приділятися підвищена увага. Від використовуваного обладнання, а також конфігурації і розмірів повітропроводів, багато в чому залежить її ефективність. Для індивідуальних вентиляційних систем можна порадити використовувати універсальне обладнання, яке підігріває, охолоджує і фільтрує повітряний потік.

Порада! Чим якісніше буде виготовлена ​​ця інженерна мережа, тим менше ймовірності, що вам найближчим часом знадобиться ремонт вентиляції та кондиціонування. Достатньо буде лише періодичної її очищення.

кондиціювання

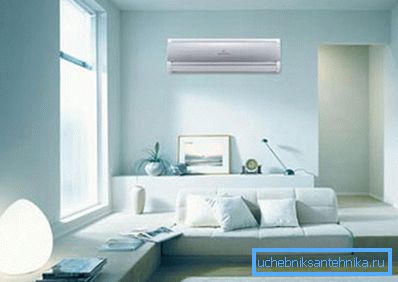

Системи подачі в приміщення чистого повітря і видалення старого недостатньо для забезпечення комфорту в будинку. У літній період температура поза межами приміщення піднімається досить високо, тому повітряні маси необхідно охолодити перед їх подачею в приміщення. Ці завдання покликане виконувати кондиціонуючу обладнання.

Найчастіше існуючі побутові охолоджувачі повітря вже обладнані приладами і датчиками, самостійно які задають швидкість потоку повітря, що регулюють його температуру, що встановлюють вологість і забезпечують фільтрацію.

Сучасною промисловістю випускаються такі різновиди систем кондиціонування повітря:

1. Побутові, технологічні та виробничі. Перші використовуються в системах контролю мікроклімату індивідуальних жител, а другі і треті монтуються для охолодження повітряних мас в торгових комплексах, цехах, складах і на інших подібних об'єктах. Їх особливістю є велика потужність і продуктивність, а також безліч додаткових можливостей.
2. Місцеві та централізовані. Використовуються для охолодження повітря в одному приміщенні або кондиционируют потоки, які, за допомогою вентиляційних каналів, поширюються на всю будівлю.
3. Мобільні та стаціонарні. Перші можуть транспортуватися в будь-яке приміщення, останні - встановлюються один раз і не підлягають переміщенню без попереднього демонтажу.
4. рециркуляційні (Використовують повітря з приміщення, утворюючи замкнутий цикл) і прямоточні (охолоджують потоки, всмоктується з вулиці).
5. Однозональние і мультизональні. В останньому випадку охолоджувальний обладнання являє собою один модуль, а в приміщенні встановлюються блоки, що дозволяють задавати різні параметри температури повітря, сили повітряного потоку і його напрямки.

Крім того, кондиціонуючі системи поділяються на види по їх конструктивними особливостями:

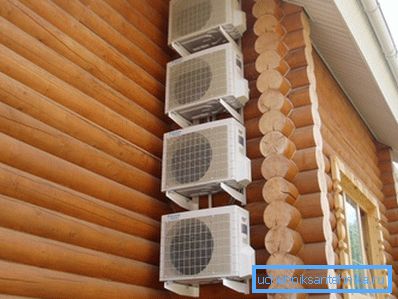

1. Спліт-системи. Такі охолоджувачі повітря дуже поширені. Їх використовують як для обладнання індивідуальних жител, так і з метою охолодження виробничих комплексів. Вони відрізняються по потужності і обсягу приміщення, що обслуговується.

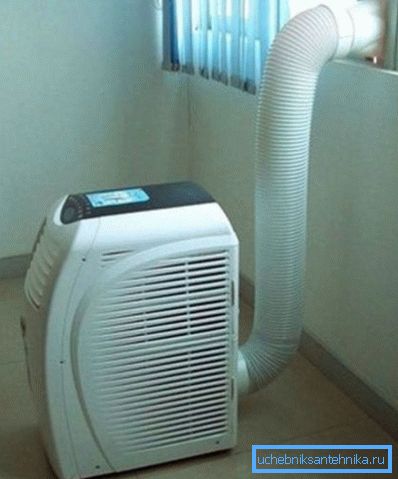

2. Підлогові і віконні кондиціонери. Особливості їх зовнішнього вигляду і способу установки зрозумілі з назв. Компактні моделі, що встановлюються у віконні прорізи або розміщуються безпосередньо всередині кімнати, не вимагають порушення цілісності стін, що полегшує монтаж.

1. Промислові пристрої, монтовані в спеціальні повітряні шахти або технічні приміщення. Найчастіше такі кондиціонери використовують для охолодження промислових будівель і приміщень комерційного призначення (магазинів, розважальних центрів і так далі).
2. Файнколи і чиллери. Це найбільш потужні і дорогі системи, які застосовуються в комплексних системах контролю мікроклімату великих за площею приміщень.

Особливості самостійного монтажу вентиляції

припливні канали

Який би системі вентиляції ви ні віддали перевагу, вона не буде працювати належним чином без наявності припливу повітря в приміщення.

Раніше повітряні маси надходили зарахунок інфільтрації - проникнення через тріщини, щілини і пори в будівельних конструкціях. Але сучасні будівельні матеріали і герметичні віконні блоки є практично герметичними, в зв'язку з чим виникає необхідність облаштування додаткових вхідних каналів.

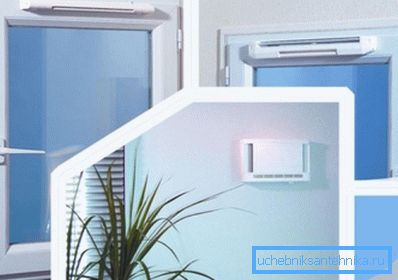

Існує кілька різновидів клапанів, що забезпечують надходження повітря:

1. віконні - монтуються в верхню частину віконного блоку, для чого там необхідно зробити отвір. Також у продажу існують полімерні вікна з уже закріпленими клапанами, що позбавляє вас від необхідності виконувати цю роботу самостійно.
2. підвіконні. Складаються з воздуховода, зовнішня частина якого захищена декоративними гратами, а внутрішня - обладнана клапаном з фільтром, за допомогою якого можна регулювати інтенсивність повітряного потоку.
3. надвіконні. За конструкцією схожі з попередніми, але менш ефективні, так як входить повітря не підігрівається радіатором центрального опалення.

Якщо необхідно облаштувати максимально ефективну приточную систему вентиляції, доцільно встановити входить клапан, обладнаний електричним вентилятором. Однак, в цьому випадку необхідно подбати про якісну звукоізоляції, так як гул двигуна цього пристрою не додає комфорту в приміщенні.

Порада! Перед установкою механічної вентиляції розгляньте питання покупки рекуператора тепла, який дозволяє прогрівати вхідний потік повітря за рахунок вихідного, не змішуючи їх. Це дає можливість скоротити витрати на оплату послуг з опалення.

монтаж повітроводів

Вентиляційні канали виготовляються з наступних матеріалів:

• поліуретану;
• полівінілхлориду;
• жерсті;
• поліпропілену.

Також існують різновиди повітряних труб з міді або текстилю, які, крім високих технічних характеристик, відрізняються привабливим зовнішнім виглядом.

За формою повітроводи бувають квадратними, круглими і прямокутними. Для облаштування поворотів, обводів, відводів і розгалужень застосовуються різноманітні фасонні деталі. Крім того, під час монтажу повітряних каналів в важкодоступних місцях можна використовувати гнучкі деталі з алюмінієвою фольги.

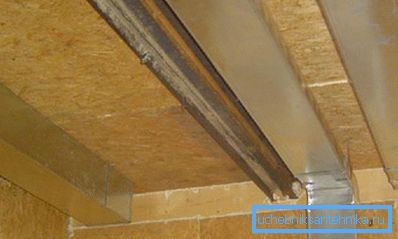

Найчастіше вентканали прикріплюються до стелі. Для цього використовуються звичайні хомути з гумовими ущільнювачами, що знижує рівень вібрації при проходженні по воздуховодам сильного потоку повітря.

Якщо розмір повітряного каналу перевищує 30 см, використовуються планки зі шпильками.

При закріпленні слід дотримуватися такого правила:

• короткі повітряні канали закріплюються одним хомутом на кожну ділянку;
• довгі і важкі повітроводи вимагають установки кріплень через кожні 30-40 см.

збірка вентиляції

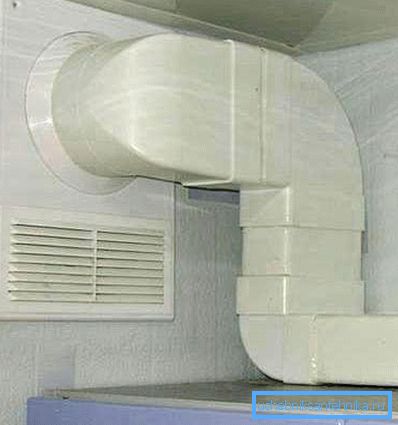

При виготовленні вентиляції слід враховувати, що витяжні отвори повинні бути облаштовані або в кожній кімнаті, або в самих «брудних» приміщеннях: туалеті, ванній, кухні, коморі. Інакше неприємні запахи і дим можуть потрапити в спальню або вітальню.

Для поліпшення тяги отвір вихідного каналу має бути на 20 см нижче рівня стелі.

висновок

Ознайомившись з викладеним вище матеріалом, ви отримали вичерпні знання, що дозволяють самостійно сконструювати у себе в будинку або квартирі вентиляційну систему з кондиціонуванням повітря.

Наочно весь процес продемонстрований в відео в цій статті.
