Вентиляція-кондиціонування і опалення. конструктивні

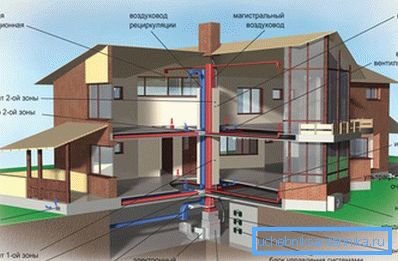

Зручність проживання в будинку залежить від багатьох показників: температури повітря, його чистоти, рівня вологості і так далі. Забезпечити необхідні умови покликані інженерні системи опалення + вентиляції і кондиціонування (скорочено С-О-К). Саме від того, наскільки правильно виконано їх проектування і монтаж, залежить як мікроклімат в приміщеннях і безпеку людей, так і економічність експлуатації будівлі в цілому.

Характеристики умов проживання

Мікроклімат - збірний термін, який включає в себе безліч різних параметрів. Величина кожного з них визначається не довільно, а закріплена тим чи іншим нормативним документом (ГОСТ, ДБН, ТКП і так далі).

Особливу важливість представляють вентиляція + опалення та кондиціювання, так як від них залежить не тільки зручність людини, але і стан його здоров'я.

До показників, що характеризує мікроклімат приміщення, відносяться:

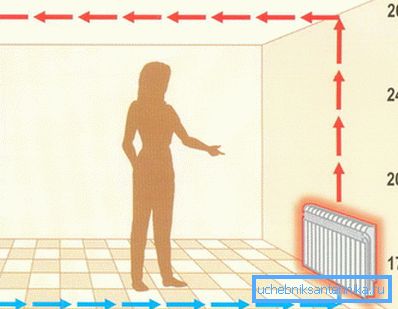

1. Температура повітря. Повинна знаходитися в проміжку між 20 і 22 градусами Цельсія. Показники вище і нижче цих відміток негативно впливають на фізіологію людини.

Щоб зв'язка кондиціонування повітря + вентиляція і опалення функціонувала злагоджено, в кімнатах необхідно встановлювати терморегулятори і датчики температури, які можуть змінювати параметри роботи обладнання для досягнення найбільш комфортних умов.

1. Вологість. Цей показник зазвичай дорівнює 40-60%. За регулювання процентного вмісту водяної пари відповідальність несе вентиляція + кондиціонування повітря та опалення виконують лише допоміжну роль. Як і в попередньому випадку необхідна спеціальна регулююча апаратура, особливо в приміщеннях, де встановлено кухонне обладнання та сантехніка. Саме вони часто є причиною підвищення вологості в приміщенні.
2. Чистота повітря. Особливість людського організму полягає в тому, що він дуже чутливий до складу вдихуваного повітря. Причому мова йде як про зважених частинках (пилу та сміття), так і про хімічних забруднюючих елементах.

Саме тому комплексна система кондиціонування і опалення (особливо коли застосовується конвекційний спосіб обігріву або вентиляційний) повинна бути обладнана елементами, що фільтрують повітря. Це можуть бути звичайні поролонові фільтри або складні системи, що встановлюються на хімічних виробництвах.

Контроль за чистотою також здійснюється за допомогою датчиків, які сповіщають знаходяться в приміщенні людей про появу домішок, небезпечних для здоров'я (чадний або вуглекислий газ, фтор, хлор і так далі).

1. Однорідність складу і температури повітря. Жодна система опалення та кондиціонування не може обійтися без пристроїв, що перемішують повітряні маси в приміщеннях. Без цього досягти комфортного мікроклімату неможливо, так як в кімнатах весь час будуть утворюватися локальні зони занадто холодного чи перегрітого повітря.

Устаткування, що забезпечує циркуляцію повітряних мас, як правило, є частиною вентиляційної системи. Крім того, при правильно спроектованих інженерних мережах утворюється природна конвекція, яка відбувається за рахунок різниці температури і щільності.

Слід ще раз підкреслити, що ефективність роботи систем багато в чому залежить від злагодженої роботи входять в них пристроїв. Це впливає і на економічність, так як дозволяє істотно зменшити кількість палива, використовуваного котлами або обігрівачами, а також скоротити споживання електрики, яке потрібно для роботи кондиціонерів.

Зверніть увагу! Інструкція зі зведення будинків і споруджень різного призначення, закріплена СНиП (ДБН) встановлює також строгі протипожежні вимоги. Всі інженерні мережі - і системи вентиляції - і кондиціонування - і опалення - повинні їм відповідати.

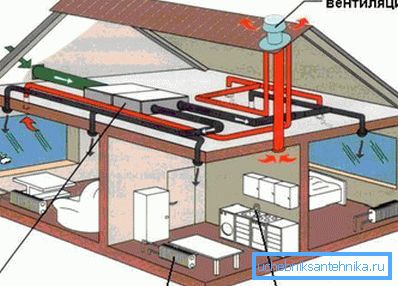

Конструктивні особливості кліматичних систем будівлі

опалення

Якщо вентилювання та охолодження повітря в приміщеннях можна організувати і природним шляхом, то для обігріву будинків і квартир необхідно використовувати спеціалізоване обладнання.

Порада! Більшість систем опалення, особливо в приватних будинках і котеджах, дуже складні для монтажу, тому бажано доручити їх проектування і конструювання фахівцям. Однак управляти параметрами роботи можна своїми руками, за допомогою спеціальних електронних панелей або механічних регуляторів.

В даний час існує декілька принципово різних типів обладнання, яке можна використовувати для опалення будинків і квартир:

1. Апарати, що випромінюють хвильовий тепло. До них відносяться класичні радіатори опалення, інфрачервоні пристрої і стельові плівки, електричні обігрівачі, печі на дровах і так далі. Особливість цього способу в тому, що завдяки тепловому випромінюванню нагрівається не повітря, а предмети, що знаходяться в кімнаті. Описувана схема опалення дуже економічна і ефективна.
2. Конвекційні пристрою. Мають особливу форму теплообмінника, завдяки якій досягається природна конвекція (круговорот) нагрітого і холодного повітря в кімнаті. Таке обладнання має малу інерційність, тому частіше використовується в якості допоміжного.

1. Повітряні нагрівачі. Спеціальні агрегати, обладнані вентилятором, який засмоктує повітря з одного боку корпусу і викидає його з іншого. Проходячи через особливі спіралі, повітряні маси нагріваються, завдяки чому і досягається підвищення температури в кімнаті.

Пристрої другої і третьої категорії ефективніші, але ціна їх експлуатації вище. Для функціонування їм необхідна електроенергія. Крім того, в процесі роботи вони видають шум.

З метою ефективного опалення приміщень доцільно при конструюванні інженерних мереж передбачити проведення додаткових заходів:

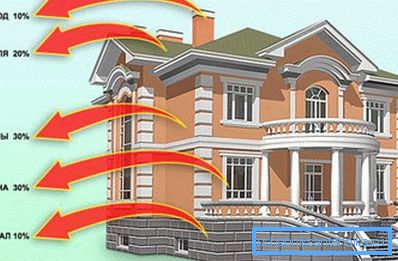

• утеплення стін, підлог, вікон, стель і інших конструктивних елементів будівлі з метою скорочення тепловтрат;
• монтаж системи примусової вентиляції з рекуперацією тепла, завдяки чому свіже повітря, що надходить з вулиці, буде прогріватися вихідними повітряними потоками, роблячи комунікації більш енергоефективними;
• установка датчиків і контролерів, що погоджують дії різних механізмів кліматичних мереж.

провітрювання

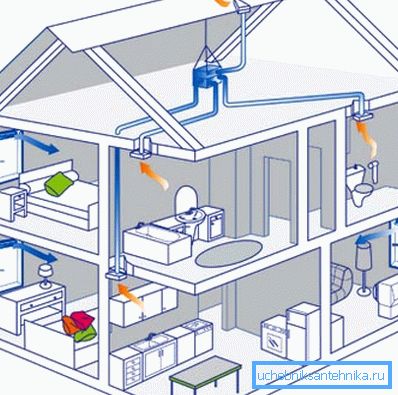

Системи вентиляції комерційних будівель і житлових будинків включають в себе обладнання, що забезпечує забір свіжого повітря з вулиці, організацію його руху по приміщеннях і висновок забруднених повітряних мас.

Сюди входять:

• електровентилятори;
• повітроводи;
• системи рекуперації (підігріву) повітря;
• фільтри і інші додаткові пристрої.

Існує величезна кількість різновидів описуваних інженерних мереж, які відрізняються один від одного за кількома критеріями:

1. Способу організації струму повітря:

• природна - повітряні маси рухаються за рахунок різниці температур всередині будинку і на вулиці;
• примусова - перетікання повітря організовується за допомогою вентиляторів.

1. Напрямку руху повітря:

• припливна - повітряні маси можуть надходити завдяки інфільтрації (проникнення через щілини і пори в будівельних конструкціях) або за допомогою спеціально облаштованих підвіконних або віконних каналів;
• витяжна - в цьому випадку використовується одна або декілька вертикальних шахт, що виходять на технічний поверх або дах будинку;
• комплексна - виконує відразу кілька завдань, обладнана різними агрегатами, обробними повітря (фільтрами, нагрівачами, охолоджувачами).

1. Області застосування:

• місцева - частіше такий вид вентиляції використовується на промислових підприємствах і служить для очищення повітря від пилу і домішок на робочому місці (приклад - витяжка на кухні);
• загальна - здійснює провітрювання квартири, будинку або будівлі в цілому.

1. Особливостям конструкції:

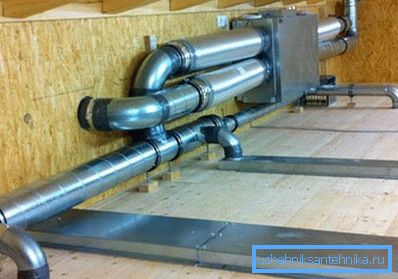

• з повітроводами - в цьому випадку від отвору всмоктування в кожному приміщенні йде окремий повітряний канал, якій іншим кінцем виходить в загальну вентшахта або на дах;
• без повітряних каналів - витяжка відразу з'єднана з центральною шахтою (такий вид вентиляції переважає в міських квартирах).

Зверніть увагу! Незважаючи на гадану малозначність, вентиляція є однією з найбільш важливих інженерних мереж. Від неї залежить і температура в приміщеннях, і чистота повітря, і його вологість.

охолодження

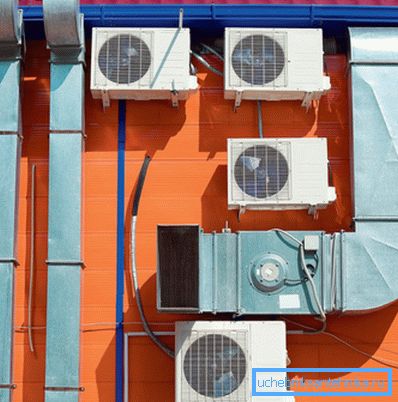

Найчастіше система кондиціонування повітря є однією з найбільш витратних інженерних мереж як при монтажі, так і під час експлуатації. Але без ефективного охолодження повітряних мас, ні про який комфорт в приміщеннях не може бути й мови. Особливо це стосується виробничих або комерційних будівель, в яких знаходиться велика кількість людей і устаткування.

Як і в попередніх випадках, найбільшої ефективності і економічності можна досягти лише в тому випадку, якщо купувати і встановлювати автоматичні системи, що дозволяють підтримувати заданий режим роботи без участі людини на підставі даних, отриманих від температурних датчиків.

За допомогою сучасних кондиціонерів можна з успіхом регулювати такі параметри повітря:

• швидкість циркуляції;
• температуру;
• рівень вологості;
• рівень забрудненості.

На вибір покупцеві представлено безліч різних систем охолодження:

1. Побутові і виробничі. Перші встановлюються в будинках і квартирах, другі застосовуються для охолодження цехів і торгових залів. Вони відрізняються один від одного не тільки за ціною, але і по потужності, а також зручності використання.
2. Місцеві та централізовані. Індивідуальні охолоджувачі монтуються в одному приміщенні, де здійснюється охолодження і очищення повітря.

Центральні представляють собою великий блок, де знижується температура повітря. Потім ці повітряні маси розподіляються по приміщеннях за допомогою повітряних каналів. Регулювати мікроклімат можна окремо в кожній кімнаті за допомогою спеціальних електронних панелей.

1. Стаціонарні і переносні. Одну з різновидів можна з легкістю переносити з приміщення в приміщення і розташовувати в будь-якому місці кімнати. Другий тип - стаціонарні кондиціонери - монтуються один раз, після чого для зміни місця розташування необхідний їх повний демонтаж.
2. Рециркуляційні і прямоточні. У першому випадку повітряні маси перетікають по замкнутому циклу. Це дозволяє значно заощадити на оплаті електроенергії, але повітря стає «штучним. Що стосується прямоточних, то такі кондиціонери засмоктують і охолоджують повітря з вулиці, а його видалення відбувається через витяжні вентиляційні канали.

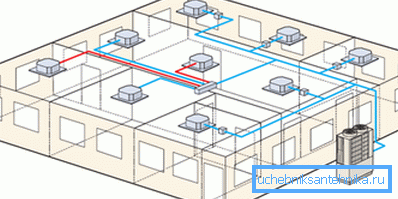

3. Одно- або мультизональні. Конструктивні особливості першого різновиду зрозумілі з назви. Мультизональні кондиціонери дозволяють розподіляти охолоджене повітря на кілька приміщень. Управління також відбувається роздільно.

В основному такі системи встановлюються на промислових і комерційних об'єктах.

Зараз існують такі типи побутових кондиціонерів:

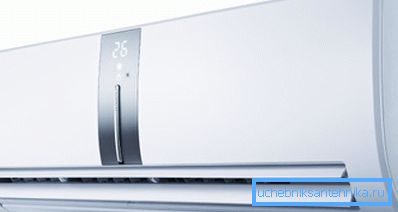

• спліт-системи;
• віконні охолоджувачі;
• підлогові моделі;
• встановлювані на дах;
• чиллери і файнколи.

висновок

Комфортний мікроклімат в приміщенні може бути створений тільки комплексною роботою кліматичних інженерних мереж: вентиляції, опалення та охолодження повітря. Однак, щоб в квартирі було зручно жити, необхідний також водопровід, каналізація, телефонія, інтернет, телебачення і так далі. Більш докладно про облаштування жител дивіться у відео, запропонованому вашій увазі.
