Вентиляція льоху в деталях: від розрахунку до особливостей

Будь-який поважаючий себе дачник рано чи пізно обов'язково обзаводиться погребом. Іноді під нього відводиться підвальне приміщення в будинку, але найчастіше - це самостійна будівля, заглиблена в грунт. І якщо в будинку рух повітряних мас можна забезпечити просто відкривши віконні стулки, то в погребі вирішити проблему таким способом не вийде. Доводиться проектувати і встановлювати повітроводи, на щастя, вентиляція льохи своїми руками не відрізняється особливою складністю.

А чи потрібна вентиляція взагалі

На перший погляд підвал може обійтися і без окремої вентиляційної системи, адже це приміщення - нежитлове, а використовується в основному для зберігання врожаю та консервації. Ціна такого легковажного ставлення до цього питання може виявитися дуже високою.

Відсутність вентиляції (або помилки при її проектуванні) гарантовано приведуть до виникнення неприємного запаху і загального відчуття дискомфорту в приміщенні, але це тільки півбіди. Основним же наслідком буде появі цвілі і підвищена вологість.

Непродумана система вентиляції льоху гарантовано призведе до псування овочів і фруктів, які в ньому зберігалися. Також може постраждати консервація - металеві кришки швидко проржавіють. Так що підтримка постійного мікроклімату життєво необхідно.

Види вентиляційних систем

Всі типи вентиляції можна розділити на 2 групи:

• природна - при цьому циркуляція повітряних мас здійснюється завдяки різниці тисків на виході і вході в трубопровід;

• примусова - в таких системах використовуються вентилятори для нагнітання повітря в приміщення і його відводу.

У кожній з перерахованих груп можна виділити підгрупи.

Так, в припливно-витяжних вентиляційних системах (з природною циркуляцією) виділяють:

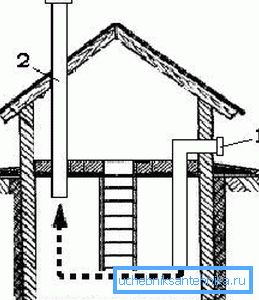

• 2-трубну схему. При цьому використовуються 2 окремих трубопроводу - один припливний, а інший витяжної;
• з 1-й трубою. Вентиляція в погребі з однією трубою набагато менш ефективна, ніж 2-трубний аналог, тому може використовуватися тільки для провітрювання невеликих приміщень.

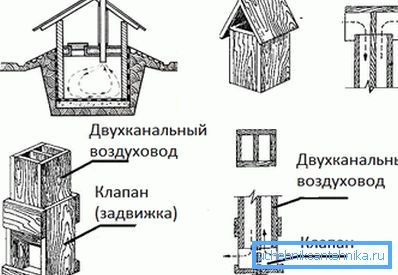

Зверніть увагу! У однотрубної вентиляції внутрішній простір воздуховода розділений перегородкою надвоє. Так що, строго кажучи, труби все-таки 2, просто вони знаходяться в 1 корпусі.

Що стосується примусових вентиляційних систем, то можна виділити:

• системи, в яких використовується вентилятор для нагнітання / видалення повітря з приміщення;

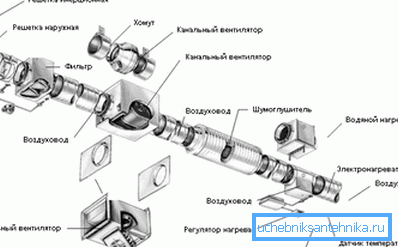

• повністю автоматизовані системи клімат-контролю. Вони одночасно контролюють вологість і температуру в приміщенні. Використовуються головним чином у винних погребах, тільки в такому випадку вартість установки такої вентиляційної системи можна вважати виправданою.

Тонкощі пристрою вентиляційної системи

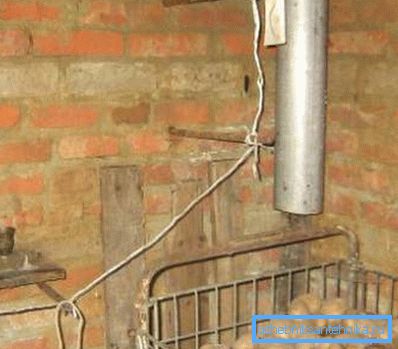

Що стосується того, як правильно зробити вентиляцію в погребі, то порекомендувати можна почати з розрахунку. Досить часто цей етап ігнорується, в результаті може виявитися, що вбрання перетин труби просто не в змозі забезпечити необхідний повітрообмін. В іншому технологія установки зводиться до монтажу 2 вертикальних труб і перевірці працездатності вентиляції.

Простий розрахунок вентиляції

На цьому етапі потрібно, задавшись сменяемостью обсягу повітря в приміщенні і швидкістю руху повітря, визначити розміри перетину воздуховода.

Інструкція по виконанню розрахунків виглядає так:

1. Визначається проектний витрата повітря, який буде проходити через повітропровід.

L = V • K,

в цій формулі L - обсяг повітря, м³/година;

V - об'єм приміщення, м³. Як приклад задамо обсяг 20 м³;

К - показує скільки разів за годину повинен повністю змінитися повітря в приміщенні (приймається в межах 1 ... 4).

Зверніть увагу! Правильна вентиляційна система не повинна пересушувати овочі і фрукти. Тому при розрахунках К не потрібно приймати занадто великим.

У прикладі L = 20 • 2 = 40 м³/ Годину, тобто за годину труба повинна забезпечити приплив цього обсягу повітря.

1. Визначається необхідна площа перерізу воздуховода за формулою

F = L / (S • 3600),

де F - площа труби, м²;

S - швидкість руху повітря, допускається прийняти в межах 1,0-1,5 м / с.

Для розглянутого прикладу знадобиться F = 40 / (1,0 • 3600) = 0,0111 м².

1. Залежно від того, яке перетин використовувалося, визначаються розміри труби. Якби в прикладі використовувалося квадратний перетин, то сторона трубопроводу становила б A = v0,0111 = 0,106м? 11,0 см. Якщо ж планується використовувати круглі труби, то їх діаметр складе d = 2 • v (F /?) = 2 • v (0,0111 / 3,14) = 0,119 м? 12,0 см.

Особливості монтажу труб припливно-витяжної вентиляції

Якщо вентиляція льохи під будинком організовується по 2-х трубної схемою, то для цього можна використовувати як звичайні ПВХ-труби, так і саморобний повітропровід з простих товстих дощок, ретельно підігнаних один до одного.

Зверніть увагу! Щілини між окремими дошками серйозно знизять ефективність вентиляції. Для більшої герметичності зсередини поверхню воздуховода промащується розплавленим бітумом або просто забарвлюється в кілька шарів.

Як уже зазначалося, циркуляція повітря буде відбуватися за рахунок різниці температури і щільності повітря зовні і всередині, тому повітроводи потрібно розміщувати так, щоб цей перепад тиску був максимальним.

Влаштування вентиляції в погребі рекомендується виконувати відповідно до такими рекомендаціями:

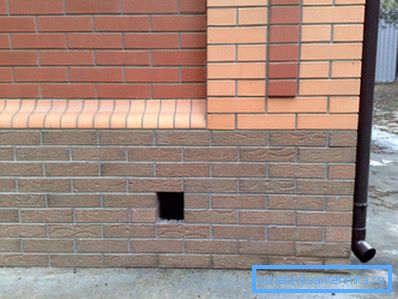

• якщо льох знаходиться в підвальному приміщенні, то можна обійтися і зовсім без припливної труби, в такому випадку повітря потрапляє в підвальне приміщення через отвори в цоколі. Але для більшої ефективності все ж рекомендується встановити припливну трубу, її можна вивести назовні через цоколь;

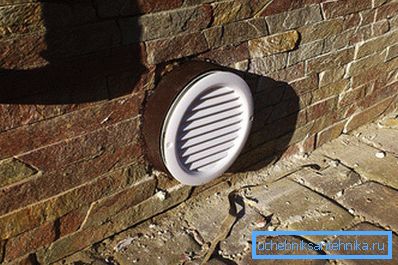

Зверніть увагу! Вихід труби на вулицю через цоколь обов'язково потрібно закрити захисною сіткою, це захистить повітропровід від попадання в нього дрібних тварин, комах і сміття. На рух повітря сітка не вплине.

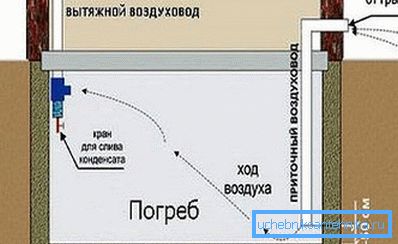

• схема вентиляції льоху передбачає рознесення припливної та витяжної труби по різних кутах;

• що стосується саме монтажу трубопроводу, то до стіни вони можуть кріпиться кронштейнами або хомутами. Слід уникати великого числа поворотів труб, це знижує швидкість повітря, відповідно і обсяг переноситься повітря знижується;

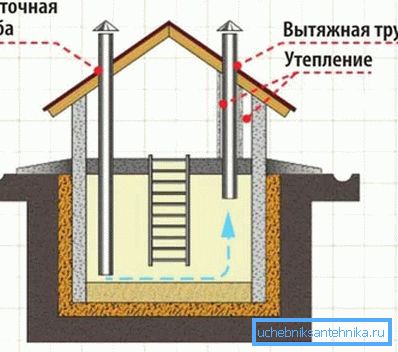

• кінець припливної труби доводиться майже до самої підлоги, відстань до підлоги повинно становити приблизно 20-50 см;
• не зайвим буде в припливно повітроводі встановити заслінку, регулюючи просвіт, легко буде змінювати ефективність роботи вентиляційної системи;

• кінець витяжної труби навпаки піднімається майже до самої стелі, а її верхня частина виводиться на дах і піднімається над поверхнею покрівлі на 40-50 см;
• в зимовий період потрібно навіть трохи знизити ефективність роботи системи, потрібно зменшити перетин труби інакше промерзання гарантовано.

При дотриманні перерахованих правил вентиляція підвалів і погребів буде працювати ефективно при будь-якій погоді.

примусова вентиляція

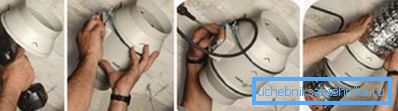

Іноді, незважаючи на всі хитрощі, природна циркуляція слабка. В такому випадку допоможе примусова вентиляція в льосі. Підвищити ефективність можна за рахунок установки в повітропровід простого вентилятора.

При цьому потрібно враховувати такі особливості роботи системи:

• вентилятор краще встановити в витяжної трубопровід;

Зверніть увагу! Установка вентилятора в припливний повітропровід буде нагнітати в льох повітря з вулиці, з ним в приміщення потраплятиме чимало частинок пилу і бруду.

• так як ризик появи вогкості все-таки присутня, то краще за все вентилятор живити низькою напругою.

Контроль якості і невеликі хитрощі

Коли питання, як зробити вентиляцію в погребі, вирішено, потрібно перевірити ефективність роботи системи. Для цього досить піднести запалений сірник або свічку до труб. При наближенні до припливної трубі полум'я повинно загинатися всередину льоху, а до витяжної - його повинно засмоктувати в трубу.

Якщо навіть при дотриманні всіх рекомендацій в приміщенні іноді спостерігається вогкість, то проблему можна вирішити просто установкою ящика з вапном (негашеним) або сухими тирсою. Вони будуть вбирати вологу з повітря.

При надмірній сухості по підлозі можна просто розподілити вологу тирсу.

На завершення

Провітрювання погребів - необхідний захід для підтримки постійного мікроклімату в приміщенні. При дотриманні рекомендацій, визначених у статті, вентиляція льохи взимку, влітку, та й взагалі в будь-який час року буде працювати без збоїв. В результаті овочі, фрукти і консервація в погребі будуть зберігатися дуже довго.

На відео в цій статті показаний приклад припливно-витяжної вентиляції бетонного льоху.
