Вентиляція приміщень: як підібрати устаткування і

Експлуатація сучасного житлового будинку або споруди комерційного призначення неможлива без наявності водопроводу, каналізації, електрики та інших інженерних мереж. Дуже важлива і вентиляція приміщень, завдяки якій в кімнати надходить свіжий і видаляється забруднене повітря. Наведена нижче інструкція розповість вам про особливості використовуваного для провітрювання обладнання та розрахунку його потужності в залежності від функціонального призначення будівель.

Особливості вентиляції різних приміщень

Кожне приміщення, розташоване як в індивідуальному котеджі, так і у виробничому комплексі призначене для виконання конкретних завдань. Залежно від них проводиться розрахунок вентиляції приміщення і купується обладнання потрібної потужності.

промислові цехи

Вентиляція промислових приміщень покликана видаляти шкідливі домішки, що знаходяться в навколишньому повітрі, і мінімізувати інші чинники, що негативно впливають на здоров'я людини.

До них можна віднести:

• високу температуру;
• підвищений рівень вологості;
• отруйні речовини;
• велика кількість пилу;
• підвищений вміст диму і УДА (ультрадисперсних аерозолів).

Зверніть увагу! Крім створення комфортних умов праці, вентиляція покликана привести повітря в приміщенні у відповідність до санітарних, а іноді і іншими правилами: протипожежними, технологічними і так далі. Іноді без правильного провітрювання не може здійснюватися технологічний процес (наприклад, в сталеливарному виробництві або у роботі електроніки).

Перед початком проектування і монтажу системи подачі і видалення повітря необхідно:

• розрахувати вентиляцію приміщення з урахуванням його площі, що проводяться технологічних операцій, кількості працюючих та інших параметрів;
• передбачити установку обладнання, що виробляє аспірацію повітря (відсмоктування пилу, що утворюється в результаті тих чи інших виробничих процесів);
• змонтувати при необхідності систему фільтрації повітря від шкідливих газоподібних домішок.

Бажано вибирати такі типи вентиляції приміщень, які не тільки відповідають пропонованим вимогам, а й є економічно вигідними.

Промислові вентиляційні установки бувають двох основних видів:

1. Загальнообмінні - використовуються тільки для подачі свіжого повітря в приміщення цехів. Чи не застосовується в разі, коли потрібно фільтрувати шкідливі домішки, так як через свої конструктивні особливості можуть поширити їх по всьому приміщенню.

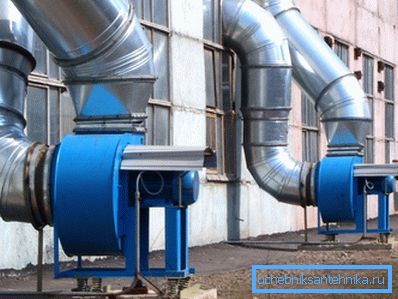

2. Місцеві - більш поширені і ефективні системи. Суть місцевої промислової вентиляції полягає в тому, що над кожним робочим місцем облаштовується індивідуальний відсмоктування, який транспортує забруднене повітря до загальної фільтраційної установки.

складські комплекси

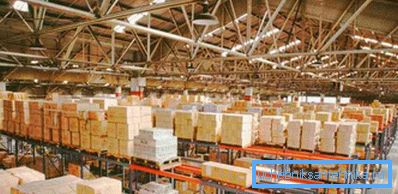

Приміщення, де здійснюється зберігання готової продукції або товарів, відрізняються великою кількістю знаходиться там обладнання. Більшість сучасних логістичних центрів мають в своєму розпорядженні високотехнологічні механізми, що забезпечують легке пересування матеріальних цінностей. Це ускладнює організацію ефективного провітрювання подібних будівель.

Вентиляція складських приміщень по СНиП передбачає використання припливних і витяжних повітряних установок, які монтуються в виробничих цехах, обладнаних великогабаритними пристроями та верстатами.

Порада! При розрахунках потужності і точок установки основних вузлів повітряної мережі необхідно домогтися максимально рівномірного розподілу повітряних потоків.

Сучасні будівельні норми, що описують порядок вентиляції складських приміщень, передбачають, щоб при установці цієї інженерної мережі були вирішені наступні завдання:

• не допустити перепаду температури навколишнього повітря по вертикалі, інакше товари, розташовані на різних по висоті полицях, можуть бути зіпсовані в результаті порушення умов їх зберігання;
• забезпечити такий обсяг заміни повітря, щоб в будь-якій точці складу він відповідав гігієнічним, протипожежним та іншим вимогам, а також забезпечував дотримання умов зберігання.

У більшості випадків складські будівлі комплектуються:

1. Механічної припливної вентиляційної системою. Вона подає на склад свіже повітря з вулиці.
2. Природною витяжною вентиляцією. З її допомогою повітря через спеціально облаштовані під дахом канали виводиться з приміщення.

офіси

Якщо невеликий за розмірами кабінет можна провітрити і своїми руками, просто відкривши вікно, то велике приміщення, де працюють протягом дня 10 та більше осіб, забезпечити свіжим і прохолодним повітрям набагато складніше. Саме тому вентиляція офісних приміщень - одна з першорядних завдань, що стоять перед архітекторами і інженерами під час спорудження будівель комерційного призначення.

У більшості випадків подачу і видалення повітря організовують так, щоб цей параметр мінімально відповідав чинним нормативним документам. У такій кімнаті перебувати буде можна, але про комфорт не може бути й мови.

Тому при розрахунку вентиляційної системи офісного приміщення доцільно додатково приймати до уваги наступне:

• використовувані вентиляційні установки повинні бути максимально компактними, щоб не займати корисну площу кімнати;
• припливна повітряна система повинна забезпечувати не тільки подачу повітряних мас, а й їх фільтрацію, підігрів (охолодження), стабілізацію рівня вологості, точкову роздачу;

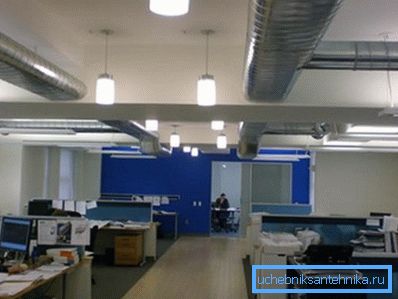

• краще застосовувати роздільні схеми вентиляції: повітря подається в офіс за допомогою гнучких або жорстких повітряних каналів, а його обробка здійснюється в виносних блоках, що вмонтовуються в технічних приміщеннях або на даху.

Зверніть увагу! При прийнятті рішення про встановлення того чи іншого вентиляційного устаткування, слід звертати увагу на таку характеристику, як ціна його подальшої експлуатації. В іншому випадку рахунки на оплату комунальних послуг можуть виявитися занадто високими.

Приміщення для худоби

Вентиляція тваринницьких приміщень покликана позбавити повітря в будівлях від шкідливих газів, водяної пари і мікроорганізмів, які є результатом життєдіяльності худоби. Крім того, завдяки свіжому повітрю створюються більш комфортні умови для проживання тварин.

Розрахунок потужності устаткування і розмірів повітряних каналів здійснюється з урахуванням наступних параметрів:

• коефіцієнта теплопровідності стін будівлі;
• кількості тепла і вологи, що виділяється містяться в приміщенні тваринами;
• системи збирання продуктів життєдіяльності худоби;
• способу його змісту.

Кількість що надходить свіжого повітря має бути таким, щоб у будь-який час концентрація шкідливих речовин не перевищувала допустиме значення.

Якщо ефективність системи вентиляції буде низькою, тварини будуть страждати від нестачі свіжого повітря, коли високою - в приміщенні утворюється протяг, який може привести до захворювань худоби.

розрахунок продуктивності

Витрата повітря

Розрахунок природної вентиляції приміщення, також як і примусової припливно-витяжної системи, починається з визначення її продуктивності по повітрю. Цей параметр говорить про те, скільки кубометрів може прокачати система за одну годину.

Зверніть увагу! Існують норми по вентиляції приміщень, яким повинна відповідати будь-яка система провітрювання. Якщо вони не дотримані, ввести в експлуатацію побудований будинок не вийти.

Перш за все, необхідно визначити так звану кратність повітрообміну, тобто скільки разів протягом години відбудеться повна зміна повітря в кімнаті. Допустимі значення залежать від безлічі параметрів і вказані в СНиП. За загальним правилом заміна повітря повинна відбуватися 2-3 рази на годину.

Для визначення продуктивності слід розрахувати два типу повітрообміну: по кратності і кількості людей, що знаходяться в приміщенні, а потім використовувати більший з цих параметрів.

Розрахунок заміни повітря по кратності проводиться за такою формулою:

L = n * S * H, де:

• n - норма заміни повітря (в офісах приймається рівною 2,5, в звичайних житлових - 1);
• S - площа приміщення;
• H - висота від підлоги до стелі.

Обмін повітря по кількості знаходяться в приміщенні людей здійснюється згідно з такою формулою:

L = N * Lнорм, де:

• N - кількість людей
• Lнорм - норма витрати повітря на одного працюючого або проживає.

Цей параметр дорівнює:

• для людини, що знаходиться в стані спокою - 20 куб.метрів на годину;
• для офісного працівника - 40 куб. метрів на годину;
• для робітника, який виконує фізичну роботу - 60 куб. метрів на годину.

Отримавши потрібне значення продуктивності, слід придбати вентилятор або припливну систему, що забезпечує потрібний обсяг прокачування. При цьому важливо знати, що продуктивність знаходиться в прямій залежності від так званого опору повітропровідної мережі (перетину і довжини повітряних каналів). Всі необхідні відомості зазвичай вказуються в супровідній документації до обладнання.

Приклад розрахунку вентиляції приміщення приводити немає необхідності, але найбільш поширені значення потужності можуть вам стати в нагоді:

• квартири в міському будинку вимагають продуктивності вентиляції від 100 до 700 куб. метрів повітря в годину;
• індивідуальні котеджі ефективно провітрюються установками потужністю 1000-3000 куб. метрів на годину;
• офіси повинні бути обладнані інженерними мережами, прокачувати до 20 тис. куб. метрів повітря.

Потужність системи підігріву

Температура подаваного в приміщення повітря може бути занадто низькою (особливо в холодну пору повітря), що погіршує ефективність роботи опалювального обладнання. Тому часто застосовуються калорифери або рекуператори тепла, здійснюють його підігрів.

Згідно діючих СНиП температура повітря, що поступає не повинна бути нижче + 18 градусів Цельсія. Потужність нагрівального елементу розраховується так, щоб він був в стані прогріти повітряний потік, яким би холодним він не був.

Наприклад, якщо стовпчик термометра взимку опускається до - 22 градуси Цельсія, нагрівач повинен підняти температуру на 40 градусів.

Порада! У деяких випадках можна встановлювати повітряний калорифер меншої потужності, так як сильні морози в більшості випадків нетривалі.

Під час розрахунків слід враховувати можливість підключення нагрівача до однофазної (220В) і трифазної (380В) електричної мережі. Останній варіант переважно, оскільки в цьому випадку використовується менша сила струму. Крім того, якщо потужність теплового обладнання перевищує 5 кВт, підключення до однофазної мережі забороняється.

Струм, необхідний для живлення, розраховується так:

I = P / U, де:

• P - потужність калорифера.
• U - напруга (220 В або 660 В - для трифазної мережі).

Пам'ятайте, що якщо електрична проводка, наявна в будинку або офісі, не допускає підключення приладів такої потужності, можна встановлювати більш слабку модель.

Важливо знати, на скільки обрана вами модель калорифера може підняти температуру повітря, що подається. Це значення вираховується за такою формулою:

?T = 2.98 * P / L, де:

• P - потужність калорифера.
• L - продуктивність вентиляції по повітрю.

У більшості випадків при конструюванні вентиляції в приватній квартирі досить потужності 1-5 кВт, в офіси потрібно установка більш продуктивних різновидів.

Порада! З метою економії коштів на оплату комунальних послуг можна використовувати системи нагрівання повітря, що є частиною опалювальної мережі. Йдеться про так званому водяному калорифері. Завдяки йому ви позбудетеся від необхідності оплачувати додатково витрачається електроенергію.

інші параметри

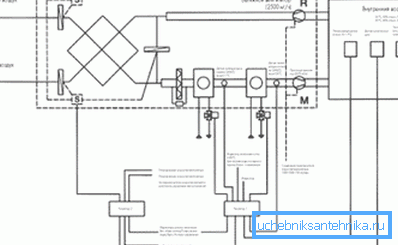

Після розрахунку перерахованих вище значень можна приступати до складання схеми вентиляції. На ній вказуються всі використовувані повітряні канали, фасонні деталі, а також розподільники повітряних потоків.

При цьому потрібно враховувати:

• тиск, що створюється в процесі роботи вентилятора;
• швидкість повітряного потоку;
• рівень шуму, створюваного вентиляційною системою.

Ці параметри можна дізнатися з супровідної документації до обладнання.

висновок

Розрахунок продуктивності вентиляційної системи - складний процес, що вимагає наявності певних теоретичних знань і навичок. Однак, скориставшись наведеною вище інформацією, ви зможете якщо не виконати її самостійно, то вже точно проконтролювати правильність обчислень. Більш докладно про проектування інженерних мереж ви можете дізнатися з відео в цій статті.
