Вентиляція своїми руками: прості рішення

Тематика цієї статті - монтаж вентиляції своїми руками. У ній не буде абстрактних роздумів і складних розрахунків: цей матеріал - спроба автора поділитися своїм скромним досвідом в обладнанні вентиляційної системи у власному будинку. Отже, приступимо.

Передісторія

Деякий час назад автор в'їхав в новий будинок. Він представляв собою одноповерхова будівля з великим і високим підвалом, який відразу був позиціонується в якості домашнього спортзалу і майстерні. Пізніше планувалося добудувати житлову утеплену мансарду.

Основною проблемою першого, житлового поверху виявилося повна відсутність вентиляційної системи.

Наслідки, що проявилися вже на початку першої зими, були цілком передбачуваними:

• Повітря в приміщенні, незважаючи на періодичне провітрювання, швидко ставав затхлим і сирим.

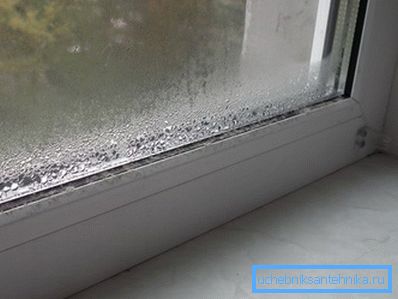

• Вікна з однокамерними склопакетами були постійно покриті конденсатом, який стікав по склу краплями і утворював калюжі на підвіконнях.

• Нарешті, суб'єктивно в будинку було дуже холодно. Незважаючи на те, що термометр показував цілком розумні +18 градусів.

Довідка: зі збільшенням вологості збільшується теплоємність і теплопровідність повітря. Саме тому в сирому кліматі дуже важко переносяться і холод, і спека.

Завдання було очевидною: необхідно порівняти з мінімальними витратами часу і коштів (з якими після покупки будинку, зрозуміло, було не так щоб дуже добре) забезпечити нормальну вентиляцію.

Роком пізніше, в процесі будівництва мансарди, довелося спроектувати і побудувати ще один окремий контур вентиляції. Оскільки кожен з поверхів мав окремий вхід, поєднувати повітроводи було небажано.

розрахунки

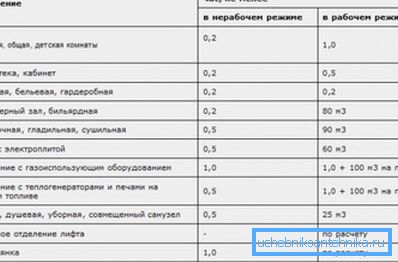

Для початку потрібно оцінити передбачувану продуктивність вентиляції. Інструкцію щодо її розрахунку знайшлася в діючих СНиП:

Альтернативна оцінка планової продуктивності спирається на кількість людей, що постійно перебувають у приміщенні. На одну людину в спати має припадати як мінімум 60 м3 / год; на сплячої людини - 30 м3 / год.

Підрахунок за першим алгоритмом давав результат в 240 м3 / год, по другому - 100 (середнє споживання повітря двома людьми, виходячи з 8 годин сну і 16 годин неспання).

З урахуванням специфіки планування будинку в якості відправної точки було вибрано значення продуктивності в 120 м3 / год.

Перший поверх

Принципова схема

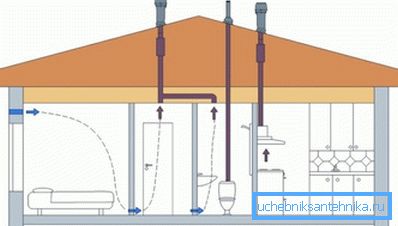

Після обмірковування можливих рішень вибір учасника зупинився на витяжної вентиляції з примусовим спонуканням і відбором повітря в загальний канал з декількох приміщень - спальні, суміщеного санвузла та кухні-їдальні. Приплив повітря було вирішено зробити пасивним, причому не з вулиці, а дещо нетрадиційно - через підвал.

Причин було кілька.

• Практично готовий вентиляційний канал уздовж всіх приміщень, які планувалося вентилювати, вже існував. Будівельники в процесі чистової обробки зашили гіпсокартоном паз між ригелем, на який спиралися плити перекриття, і зовнішньою стіною. Залишалося лише організувати відбір повітря з каналу і врізати туди грати.

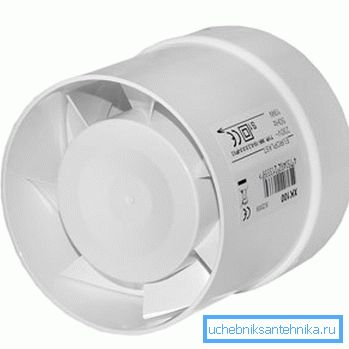

• Природна вентиляція виглядала непривабливо через непередбачувану продуктивності. Сильні вітри, характерні для регіону, викликали б різке прискорення повітрообміну; зате в літню спеку при мінімальній дельті температур між вулицею і будинком він падав би практично до нуля. Канальний вентилятор, навпаки, простягав би свої 120 м3 / год, незалежно від зовнішніх умов.

• Мінімальна ціна комплектуючих. Трохи забігаючи вперед, варто згадати, що загальні витрати на покупки вклалися в 1500 рублів.
• Символічні експлуатаційні витрати. Ось приблизна залежність між продуктивністю і енергоспоживанням канального вентилятора:

Окремих коментарів вимагає циркуляція припливного повітря через підвал.

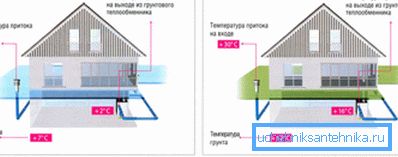

Існує таке поняття, як геотермальна вентиляція. За гучною назвою ховається проста схема, по якій, зокрема, нерідко споруджується вентиляція на дачі своїми руками: припливні труби значної протяжності закопуються в грунт трохи нижче рівня його промерзання.

Довідка: на глибині в метр від рівня промерзання температура грунту не залежить від регіону і становить +8 - +14 С.

В результаті припливне повітря має стабільну температуру, мало що залежить від пори року і погодних умов. Влітку будинку порівняно прохолодно, взимку - тепло. І все це з мінімальними енерговитратами: електрику витрачається лише на транспортування повітря.

Однак в даному конкретному випадку під будинком був готовий джерело повітря з постійною температурою близько 14 градусів - сухий підвал площею 75 квадратних метрів, заглиблений значно нижче рівня промерзання. З'єднати його парою каналів з житловими приміщенням нагорі було куди простіше, ніж укласти під землю кілька десятків метрів труби.

Сказано зроблено.

Реалізація

1. З боку вулиці через зовнішню стіну пробито отвір в канал. Для роботи знадобився перфоратор з коронкою.

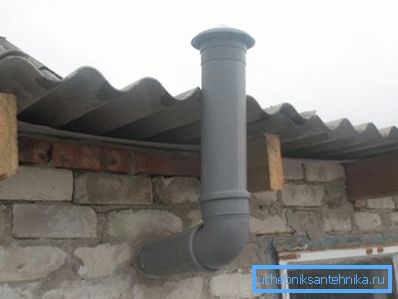

2. Підготовлена ​​збірка зі звичайної каналізаційної труби діаметром 110 міліметрів, куточка, парасольки (дефлектора) і компенсуючого патрубка. Останній дозволив встановити канальний вентилятор і зафіксувати його, залишивши з'єднання розбірним.
3. Під місцем установки вентилятора в каналі вирізаний отвір, в яке тут же встановлений пластиковий люк з кришкою. Надалі він буде корисним для обслуговування та / або заміни вентилятора.
4. Збірка з труби, куточка, парасольки і вентилятора з підключеним проводом харчування вставлена ​​в отвір в стіні і запінили. Схопивши піна закладена акрилової шпаклівкою: пінополіуретан не любить ультрафіолету і швидко починає кришитися на світлі.
5. Харчування до вентилятора виведено від найближчої розетки через кабель-канал і розімкнуте вимикачем.
6. В гіпсокартон, що закриває канал, врізані кілька вентиляційних решіток і виведена труба від витяжки над кухонною плитою.

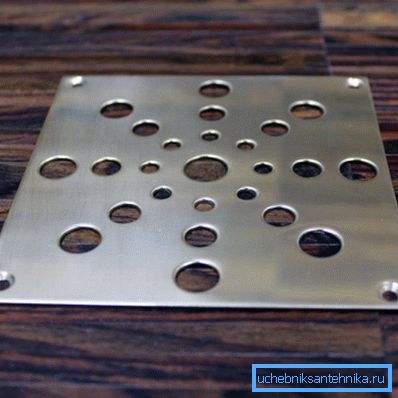

7. У підлозі обрані отвори для відбору повітря з підвалу. Їх закрили решітки з сітками для захисту від комах.

результати

Сирість і конденсат на вікнах забуті, як страшний сон. Повітря в будинку став свіжим і помірно-сухим.

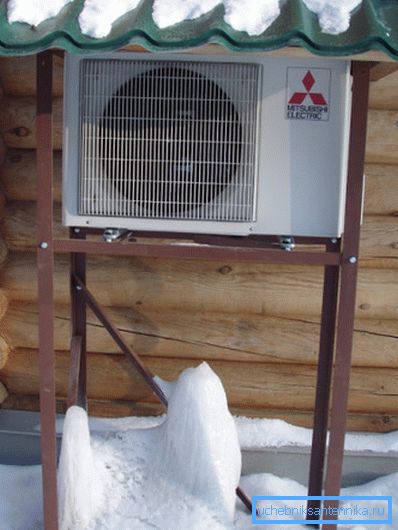

Завдяки притоку теплого повітря взимку в будинку при повністю вимкненому опаленні підтримувалася температура в +12 градусів. Для підтримки комфортної температури в + 20-22 градуси вистачає роботи одного инверторного кондиціонера з тепловою потужністю близько 3,2 КВт.

Нюанс: місце дії - узбережжі Криму. Зрозуміло, що тепловий потік в 3 кіловати буде недостатнім де-небудь на Далекому Сході. Крім того, інвертори в режимі обігріву зберігають працездатність в кращому випадку при 25С.

Бетонний канал вентиляції, зашитий гіпсокартоном, працює як вельми ефективний шумоглушник. Роботи вентилятора в будинку не чути в принципі.

мансарда

Роком пізніше будівництво мансардного поверху дійшло до моменту, коли вентиляцію потрібно було обладнати і в ньому.

За аналогією з першим поверхом вентиляція мансарди своїми руками була зроблена витяжної, з пасивним припливом. Замість вентиляційної і в цьому випадку була використана каналізаційна труба діаметром 110 міліметрів - просто тому, що за нею не довелося далеко їхати.

На цьому схожість з спорудженої раніше вентиляційною системою закінчилося.

• Виділений припливне канал відсутній в принципі. Надходження повітря забезпечується негерметичність критої профільним сталевим листом даху мансарди. Невеликих зазорів між листами покрівельного матеріалу вистачає для цієї мети з надлишком.

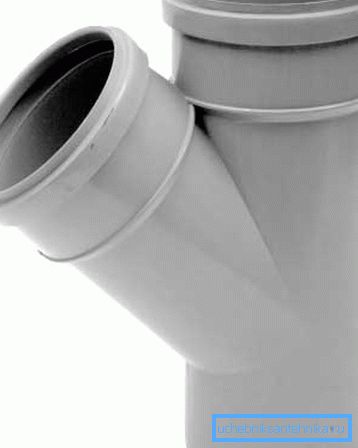

• Перед вентилятором в вентканал встановлений трійник. Через один його відведення відбирається повітря з суміщеного санвузла, розташованого в середині мансарди; через другий - здійснюється вентиляція решти приміщення.

• Вентканал прихований гіпсокартонних стелею. У стелі санвузла змонтована для огорожі решітка, до якої герметично приєднаний один відведення трійника. А ось інше приміщення вентилюється прямо через простір над стелею: повітрозабір йде безпосередньо з нього; з житлових кімнат повітря потрапляє туди через чотири решітки в кутах мансарди.

До речі: тим самим забезпечується постійна вентиляція крокв і утеплення між ними.

На вулицю вентканал з парасолькою - дефлектором виведений через один з фронтонів. Тим самим автор позбавив себе від проблем герметизації виведення: паз було досить запінити і зашпаклювати; від води і снігу він захищений звисом даху.

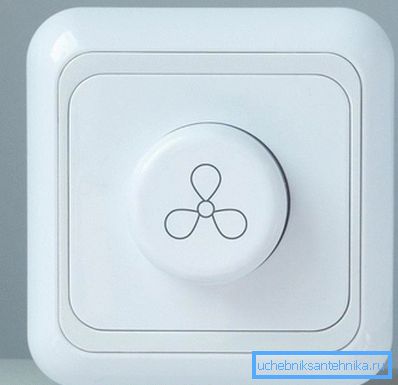

Ланцюг живлення вентилятора була забезпечена диммером. Він дозволяє вибирати між безшумним і продуктивним режимами роботи вентиляції в залежності від того, скільки людина знаходиться в мансарді.

висновок

Як легко помітити, спорудження ефективної вентиляційної системи виявилося досить простим і не дуже витратним заходом.

Додаткову тематичну інформацію, як зазвичай, можна виявити в відео в цій статті. Успіхів!
