Вентиляція у ванній кімнаті: монтаж в подробицях

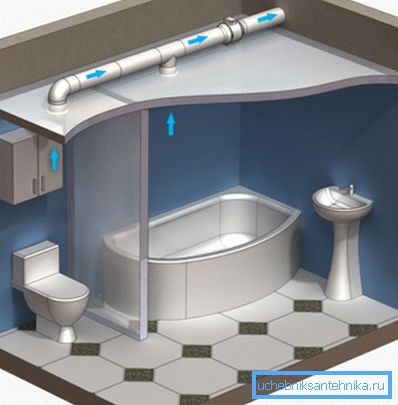

Будь-які санвузли потребують провітрюванні, а найчастіше, навіть в примусову заміну повітря, яку здійснюють через стіну. А ось вентиляція у ванній кімнаті сталінки або на спецпроекті можлива навіть через стелю, який досягає 3-3,5м висоти.

Також це залежить від проектування повітропроводів, наприклад, в особняках такі канали теж часто йдуть по стелях, але від цього загальна картина не змінюється. Ми зараз розглянемо деякі нюанси монтажних робіт, отримавши в допомогу відео в цій статті.

Чисте повітря у ванній кімнаті

Пристрій вентиляційних каналів

Примітка. Для початку розглянемо типи облаштування вентиляції в багатоповерхових будинках, щоб під час ремонту у ванній кімнаті не сталося так, що ви перекрили доступ до каналу - таке може статися у випадку зі стовбурними шахтами.

У будівлях масових забудов, до яких відносяться сталінки, хрущовки і брежневки, для кожної з квартир був спроектований індивідуальний канал, що з'єднує кухню, ванну і туалет, а потім він підходив до загальної шахті.

Тут було два методи проектування - індивідуальний канал міг врізатися в шахту безпосередньо, але міг і через загальний збірний блок, куди сходяться канали всього будинку, а потім здійснюється вихід на шахту. Цей різновид монтажу використовується в малоповерховому будівництві і по сей день, причому, цілком виправдано.

У XXI столітті, для висотних багатоповерхових житлових будинків розроблена дещо інша схема загальної вентиляції, де на кожну вертикаль квартир в блоці доводиться вже по дві вертикальних шахти або стовбура один з яких транспортує повітря з ванн і туалетів, а інший - з кухонь.

Але якщо є тільки один канал, то його вихід в стояк повинен бути, як мінімум, на 2-му вище стельового перекриття даного поверху, а на двох останніх поверхах в таких випадках облаштовані окремі канали, що мають вихід до стовбура. Також в такому проектуванні є міжповерховий вентиляційний блок - щось типу повітряної подушки між поверхами.

У несучих плит і перекриттів змонтовані тонкі плити (на стіні бетонна або гіпсова, на стелі - гіпсова), таким чином, утворюється повітряний прошарок, яка одночасно служить і для циркуляції повітря, і для утеплення.

Небезпека полягає в тому, що під час ремонту санвузлів в блокових висотних будинках, господарі або навіть бригада ремонтників на свій розсуд розширюють приміщення, тобто, вирізують ці плити, позбавляючи санвузол виходу до вентиляційних каналів.

Звичайно, після цього можна пробити інший отвір, але ви втрачаєте частину утеплення своєї квартири, та й інструкція забороняє це робити.

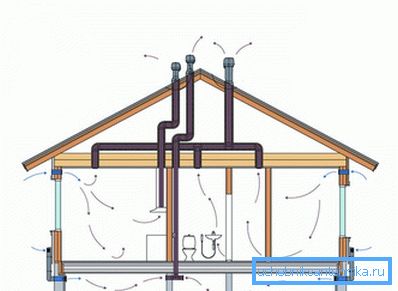

А ось вентиляція в приватному будинку у ванній кімнаті може виходити прямо на вулицю через грати природним способом або за допомогою вентилятора, а також іноді обмежуються взагалі простим провітрюванням приміщення за допомогою відкритої фрамуги або кватирки.

Проте, якщо будинок на два або півтора поверху, набагато зручніше зробити канали з пластикових каналізаційних труб і вивести на горище, щоб там з'єднати в загальний блок для виведення на дах.

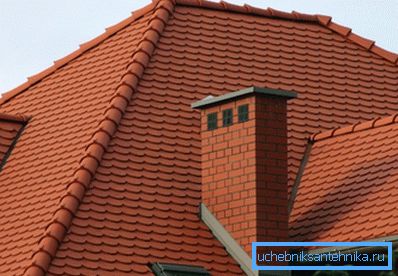

Як в багатоповерховому будівництві, так і в приватному секторі, збірні блоки вентиляційних каналів, зібрані на горищі, заходять в витяжну трубу, яка показана на верхньому фото, причому така споруда має бути на кожній секції будинку, тобто, для кожного блоку. Але при цьому СНиП 2.08.01-89 вказує на те, що гирло цієї самої труби повинно бути на 4,5м вище горищного перекриття.

нюанси монтажу

• Дуже часто, приблизно, в половині випадків, вентиляційні решітки для ванної кімнати встановлюють без вентилятора, тобто, всмоктування повітря відбувається природним способом, але це можливо не завжди. Відсутностей примусовою тягою можливо лише в тих випадках, коли у вас в будинку (приватному чи багатоквартирному) чисті канали та циркуляція відбувається без труднощів. Перевірити чистоту каналів можна дуже просто - достатньо запалити сірник і піднести її до віконечка - якщо полум'я різко нахилилося в його сторону, значить, тяга хороша, але якщо нахил дуже слабкий або його немає взагалі, значить, тут потрібен вентилятор.

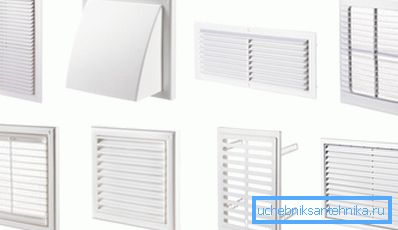

• При покупці решітки зверніть увагу на спосіб її кріплення - воно може бути пружинним у вигляді розсувних вусиків, або там будуть отвори для саморізів, хоча найчастіше є і те й інше. Так ось, на вусики кріпити грати зручно в тому випадку, якщо ви обробили стіни плиткою по гіпсокартону - є за що зачепитися, а ось якщо ви клали плитку на штукатурку, тоді краще розмітьте кріпильні вушка, зробіть своїми руками в стіні отвори і зафіксуйте її на дюбелях з шурупами.

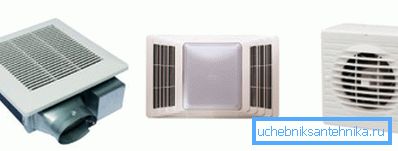

• Витяжок такого типу, як на верхній фотографії є ​​дуже багато - у них може бути різна форма і фірма, але всі вони осьового типу і мають потужність порядку 8Вт при продуктивності 90-95м³/ Хв, але ціна все одно у них буде різною. Крім того, у таких пристроїв зазвичай однаковий діаметр витяжного патрубка - 100 мм по зовнішній частині, тому, отвір можна зробити фрезою з таким же перетином. Це легко робиться навіть по керамічній плитці, тільки коронка тут потрібна не побідитові, а з алмазним напиленням, але можна це зробити і балеринки, тільки в цьому випадку потрібна особлива акуратність при натиску, щоб не розколоти плитку.

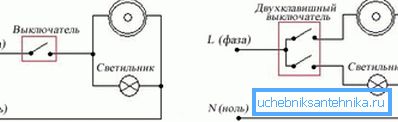

• На витяжних вентиляторах такого типу іноді бувають вимикачі, зроблені за типом ледащо (шнурок з пластмасовим циліндром на кінці) і ви можете запускати і вимикати двигун, коли вам завгодно. Але найчастіше використовують або окремий вимикач у двері, як це показано на верхній схемі, або освітлення і вентилятор розривають одним і тим же вимикачем, а іноді також встановлюють тумблер на дверній коробці, який спрацьовує при відкриванні дверей. Це досить зручно, так як ви тяжка буде працювати тільки під час вашої присутності, а в решту часу циркуляція повітря буде відбуватися природним шляхом.

Зверніть увагу! При установці у ванній кімнаті, туалеті або кухні решітки (з вентилятором або без нього) на ній обов'язково повинна бути москітна сітка (щоб не пошкодити її під час монтажу!). Крім того, самі грати по периметру бажано намазати силіконовим герметиком, щоб вона щільно прилягала до стіни - цим ви захистите квартиру від комах.

висновок

Не забувайте про те, що природна або примусова вентиляція у ванній кімнаті не буде ефективною, якщо через двері не буде припливу повітря. Тому, не рекомендується для таких приміщень встановлювати двері з металлопласта, які закриваються герметично.
