Вентиляція в своєму будинку: 3 етапи організації

Забезпечення міської квартири свіжим повітрям здійснюється природним способом завдяки притоку повітря через кватирки і вікна, а також його видалення за допомогою центрального витяжного каналу. Однак, вентиляція заміського будинку, особливо великої площі, в більшості випадків вимагає установки додаткового обладнання, за допомогою якого організовується циркуляція повітряних мас.

Якщо ви будуєте власний котедж своїми руками, не зайвим буде ознайомитися з принципами та особливостями правильного конструювання вентиляційної системи.

Побудувати будинок без вентиляційної системи не можна

Різновиди систем провітрювання

Вентиляція в дерев'яному будинку - найпоширенішому типі жител наших предків - здійснювалася природним шляхом. У цьому випадку приплив повітряних мас відбувався через щілини, наявні в віконних отворах і між окремими вінцями стін, а видалення - крізь комин.

На фото - принцип роботи природної вентиляції

Сучасні ж будівельні матеріали і технології дозволяють сконструювати практично герметичні житла, абсолютно не пропускають повітря. Проблема ускладнюється ще й широким поширенням полімерних віконних блоків, які, завдяки ущільнювачів, максимально захищають приміщення від проникнення повітря ззовні.

Вентиляція в будинку з СИП-панелей також повинна бути організована тільки з використанням окремих припливних і витяжних повітряних каналів, так як їх стіни абсолютно непроникні.

Система повітропроводів, за допомогою якої здійснюється провітрювання житла за рахунок перепадів тиску і різниці температур, називається природною вентиляцією. Якщо в цю інженерну мережу включені електричні пристрої (вентилятори, рекуператори і так далі), то вона буде ставитися до категорії механічних.

Таким чином, часто облаштовується вентиляція в будинку з бруса або штучного каменю, площа приміщень якого перевищує 300 кв. метрів.

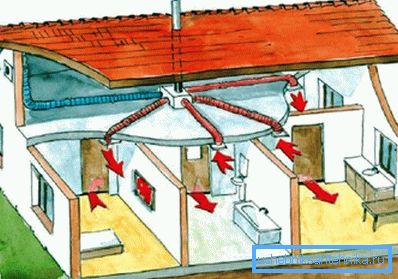

Механічна вентиляція приватного котеджу

Комфорт перебування в будинку залежить не тільки від обсягу, що проходить через приміщення повітря, але і від швидкості повітряного потоку. Так, якщо природна вентиляція забезпечує швидкість, що не перевищує 1 куб. метр на годину, то вентилятор за той же час переміщує 3-5 куб. метрів, що менш зручно.

Необхідність установки саме механічної витяжки у великих за площею будинках викликано тим, що при великій протяжності повітряного каналу і малій швидкості потоку потрібно збільшувати перетин вентиляційної шахти, а це не завжди можливо реалізувати. Тому, замість природної, використовується примусова система провітрювання.

Зверніть увагу! Вентиляція в СІП-будинку також найчастіше доповнюється електричним обладнанням (це передбачає інструкція по їх зведенню), так як паро- та вітрозахисні мембрани, які захищають стіни, стають причиною підвищеної вологості в кімнатах, чого потрібно уникати будь-яким способом.

Конструювання системи провітрювання

Етап 1. Перетікання

Це початкова стадія організації руху повітряних мас в приватному котеджі. Облаштування шляхів перетікання повітря від припливних каналів до вихідних обов'язково. Вентиляція в цегляному будинку, будову з деревини або інших матеріалів не працюватиме правильно, якщо на шляху повітряного потоку виникнуть перешкоди у вигляді дверей або непроникних перегородок.

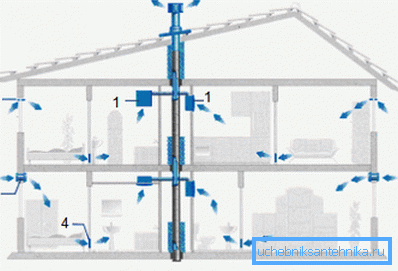

Схема організації перетікання повітря

При облаштуванні перетікання необхідно враховувати наступні нюанси:

  • витяжний отвір повинен розташовуватися в самому «брудному» приміщенні - кухні або санітарному блоці;
  • щоб повітря вільно проходив через двері, відстань між їх нижньою кромкою і покриттям підлоги не повинно бути менше 2 см;
  • якщо міжкімнатні двері обладнані порогом, в нижній частині дверей необхідно встановлювати перетічними грати;

Зверніть увагу! Працюючий у ванній кімнаті потужний витяжний вентилятор розріджує повітря в цьому приміщенні, тому без наявності отворів в двері відкрити її іноді буває важко через надлишкового тиску зовні.

Етап 2. Приплив

Для ефективної організації повітрообміну необхідно постійне надходження в приміщення свіжого повітря з вулиці. Раніше приплив забезпечувався за рахунок інфільтрації, тобто проникнення повітряних мас через пори і щілини в стінах, вікна, кватирки і так далі.

Але зараз, як правило, цього буває недостатньо. Тому, навіть якщо конструюється вентиляція в будинку з газобетону, що пропускає повітря, необхідно передбачити установку додаткових вхідних повітряних клапанів.

Розрізняють два види організації надходження повітря:

  • природний;
  • примусовий.

Розглянемо більш докладно існуючі способи:

  1. Провітрювання через вікна.

Дуже поширений спосіб організації вентиляції, який має безліч суттєвих недоліків:

  • великі втрати тепла в холодну пору року;
  • під час провітрювання віконні блоки та прилеглі конструкції остигають, що призводить до утворення конденсату на склі після закриття вікон;
  • для повного повітрообміну необхідно тримати вікна відкритими протягом як мінімум півгодини.
Провітрювання шляхом відкриття вікон - не найефективніший спосіб
  1. Провітрювання шляхом повного відкриття вікон і дверей. В результаті відбувається максимально швидкий повітрообмін. Для повного заміщення повітряних мас в приміщенні потрібно близько 4 хвилин. Однак, в процесі виникає дуже небезпечний для здоров'я протяг, який в лічені хвилини вихолоджують кімнату.

Крім того, санітарні норми вимагають, щоб повітря в житлових кімнатах повністю замещался протягом години. Тобто вам необхідно повторювати описану процедуру кожні 60 хвилин, що, погодьтеся, досить незручно.

  1. Провітрювання за допомогою припливних віконних клапанів. Це сучасний і найоптимальніший спосіб. Купивши і встановивши пристрій, ціна якого, до речі, не дуже висока, ви забезпечуєте постійний ефективний повітрообмін.
Припливне клапан - джерело постійного надходження повітря в будинок

Порада! Використання припливних клапанів дуже рекомендується, якщо в будинку встановлено або плануються до установці пластикові вікна. Їх коефіцієнт повітрообміну практично дорівнює нулю (передбачено самою конструкцією), тому без облаштування додаткових каналів для припливу робота вентиляційної системи буде неефективною, що не забариться позначитися на погіршенні умов проживання в будинку.

До речі, існують моделі віконних блоків, вже обладнані вентиляційними клапанами.

  1. Провітрювання за допомогою вхідних клапанів, обладнаних вентиляторами. Останні можуть включатися і вимикатися вручну, а також регулюватися електронікою, яка враховує вологість і температуру в приміщенні.

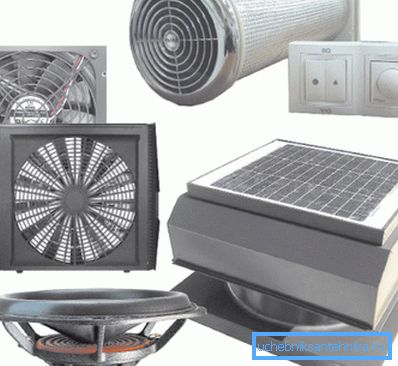

Різновиди припливних клапанів з вентилятором

Етап 3. Витяжка

Який би спосіб вентилювання (природний або механічний) ви не вибрали, без виготовлення витяжного каналу не обійтися. Якщо будівництво житла проводиться самостійно, в проекті слід заздалегідь передбачити облаштування вентиляційних шахт у внутрішніх стінах кухні і сантехнічних блоків (як правило, це вже зроблено інженерами і архітекторами, які розробляють проект).

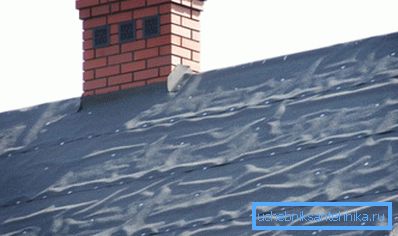

Витяжний канал повинен бути частиною конструкції будівлі

В іншому випадку необхідно конструювання повітропроводів. Найчастіше розводку каналів роблять на горищі, а усмоктувальні отвори розміщують в стелі.

Існує два типи витяжних систем:

  1. Природна. Підходить, коли площа провітрюваних приміщень невелика і конструкція будинку дозволяє зробити в стіні шахту потрібного перетину. Вхідний отвір в цьому випадку оформляється декоративними гратами, захищеної сіткою від можливого проникнення комах.
  2. Механічна. Використовується, коли перетин витяжної вентиляційної шахти не дозволяє прокачати потрібний об'єм повітря за рахунок природної тяги. Тоді на вихідні отвори встановлюються електричні вентилятори, які посилюють повітряний обмін. Вони дуже ефективні у ванній, так як швидко знижують вологість повітря в приміщенні.

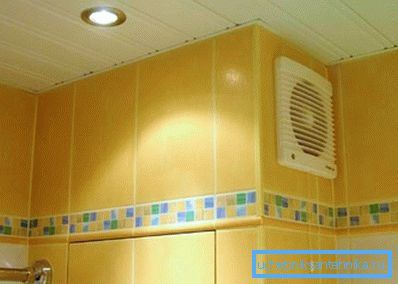

Витяжка у ванній, обладнана вентилятором

Вентиляція з рекуперацією тепла

Останнім часом набувають все більшої популярності механічні вентиляційні системи, обладнані рекуператором тепла. Це пристрій, який здійснює підігрів вхідного потоку повітря за рахунок вихідного, не допускаючи їх змішування.

Використання такої системи дозволяє значно скоротити витрати на опалення житла в холодну пору року, так як надходить в приміщення повітря вже підігрітий і не викликає зниження температури в кімнаті.

Крім того, якщо в будинку є системи кондиціонування, вхідне повітря буде трохи охолоджуватися, що також благотворно позначається як на мікрокліматі, так і на рахунках за електроенергію.

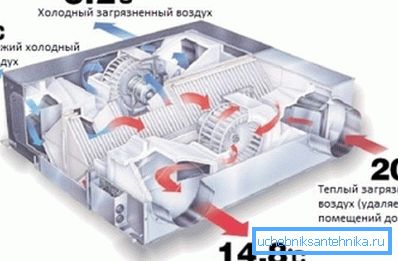

Схема роботи рекуператора тепла

висновок

При правильному проектуванні і конструюванні вентиляційної системи, вона не доставить вам проблем і буде експлуатуватися практично непомітно. Однак це не применшує її значення, оскільки багато в чому завдяки даній інженерної мережі досягається комфорт і затишок в домі.

Більш докладно про системи провітрювання можна дізнатися з відео в цій статті.
